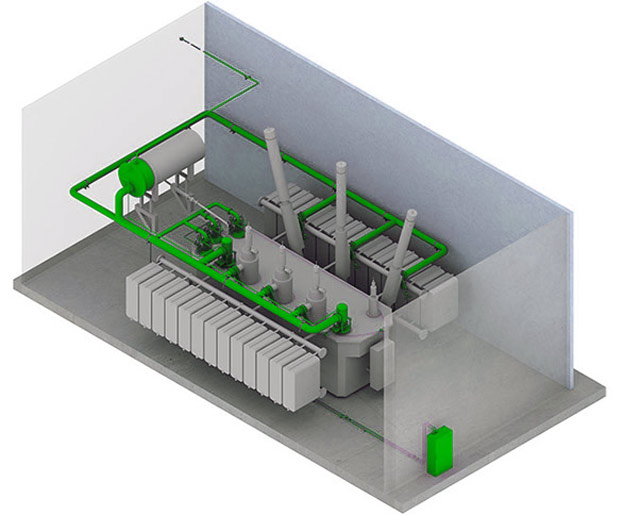

Переконсервация СПБ трансформаторов TRANSFORMER PROTECTOR MTR
- Переконсервация СПБ трансформаторов TRANSFORMER PROTECTOR MTR
- Производство работ, средства и материалы
Технологическая инструкция - переконсервация системы пожарной безопасности трансформаторов TRANSFORMER PROTECTOR MTR
Перечень принятых сокращений
АС–атомная станция;
АЭС–атомная электростанция;
ГОСТ–государственный стандарт;
И–инструкция;
ИТР–инженерно-технический работник;
НП–нормы и правила;
НТД–нормативно-техническая документация;
ОСТ–отраслевой стандарт;
П–положение;
п.–пункт;
п.п.–по порядку;
ПБ–правила безопасности;
ПН АЭ Г–правила и нормы в атомной энергетике;
ПОТ Р М–правила охраны труда межотраслевые при выполнении работ;
ППБ–правила пожарной безопасности;
Р–руководство;
РД ЭО–руководящий документ эксплуатирующей организации;
СПБ–система пожарной безопасности (трансформаторов);
СТО (СО)–стандарт организации;
ТИ–технологическая инструкция;
ТУ–технические условия;
УПТК–Управление производственно-технологической комплектации;
х/б–хлопчатобумажный;
ЭО–эксплуатирующая организация.
1.Назначение и область применения документа
1.1Настоящая технологическая инструкция (ТИ) «Система пожарной безопасности трансформаторов TRANSFORMER PROTECTOR MTR. Переконсервация оборудования страхового запаса » устанавливает порядок выполнения работ по переконсервации следующего оборудования, хранящегося на складах электроэнергетического предприятия:
-Система пожарной безопасности трансформаторов TRANSFORMER PROTECTOR MTR к блочному автотрансформатору типа АОДЦТН-167000/500/220 У1;
-Система пожарной безопасности трансформаторов TRANSFORMER PROTECTOR MTR к трансформатору собственных нужд типа ТРДНС-63000/35 У1.
1.2Данной ТИ регламентируется проведение подготовительных, слесарных и контрольных операций по очистке, дефектации, консервационным мероприятиям и контролю переконсервируемого оборудования.
1.3ТИ разработана на основании следующей документации:
-5144/MTP/07. SERGI Transformer Protector. Модель MTP 167. Паспорт оборудования SERGI: SERGI-FRANCE, 2007;
-Положение №24-КТО О консервации и переконсервации оборудования, хранящегося на складах электроэнергетического предприятия: ФГУП концерн «РОСЭНЕРГОАТОМ» филиал «АЭС», 2008 – 26 с;
-Административная инструкция №31.4 Программа обеспечения качества при эксплуатации. Организация хранения оборудования, материалов, запасных частей и деталей.: ФГУП концерн «РОСЭНЕРГОАТОМ» филиал «АЭС», 2012 – 33 с.
1.4Безопасность проведения работ обеспечивается соблюдением всеми членами рабочей бригады требований нормативно-технической документацией, указанной в таблице 1.1.
Таблица 1.1 – Нормативно-техническая документация
Номер документаНазвание документа
ГОСТ 12.1.005-88Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
НП-001-97 (ПН АЭ Г-01-011-97, ОПБ-88/97)Общие положения обеспечения безопасности атомных станций
ОСТ 37.001.050-73Затяжка резьбовых соединений. Нормы затяжки
П №24-КТОО консервации и переконсервации оборудования, хранящегося на складах
ПБ 03-576-03Правила устройства и безопасной эксплуатации сосудов, работающих под давлением
ПОР №390Правила противопожарного режима в Российской Федерации
ПОТ РМ 004-97Межотраслевые правила по охране труда при использовании химических веществ
ППБ АС-2011Правила пожарной безопасности при эксплуатации атомных станций
РД ЭО 0017-2004Технологическая документация на ремонт. Виды и комплектность, требования к построению, содержанию и оформлению
РД ЭО 1.1.2.03.0127-2013Организация работ со вскрытием оборудования. Правила
РД ЭО 1.1.2.29.0292-2011Порядок регистрации и учёта средств оснащения, применяемых на атомных станциях в работах со вскрытием оборудования
СО 153-34.03.204 (РД 34.03.204-93)Правила безопасности при работе с инструментом и приспособлениями
СТО 1.1.1.01.0678-2007Основные правила обеспечения эксплуатации атомных станций
СТО 1.1.1.01.999.0466-2013Основные правила обеспечения охраны окружающей среды на атомных станциях
СТО 1.1.1.02.001.0673-2006Правила охраны труда при эксплуатации тепломеханического оборудования и тепловых сетей атомных станций ФГУП Концерн «Росэнергоатом»
СТО 1.11.01.0069-2013Правила организации технического обслуживания и ремонта систем и оборудования атомных станций
2.Общие положения
2.1Технологическая инструкция предназначена для использования на рабочих местах членами рабочей бригады и ИТР, непосредственно осуществляющими организацию, подготовку и проведение работ по переконсервации оборудования страхового запаса (далее – переконсервации оборудования), а также персоналом, осуществляющим технический контроль в процессе выполнения данных работ.
2.2К руководству работами допускаются руководители и специалисты, прошедшие проверку знаний правил и норм по безопасности в области использования атомной энергии и допущенные к самостоятельной работе.
2.3К работам по переконсервации оборудования допускаются лица не моложе 18 лет, имеющие должность электрослесаря не ниже 3 разряда, прошедшие медицинское освидетельствование, аттестованные квалификационной комиссией на право выполнения соответствующих видов работ, а также имеющие практический опыт выполнения данного вида работ.
2.4Требования ТИ являются обязательными для членов рабочей бригады, выполняющих слесарные, такелажные и контрольные операции при выполнении работ по переконсервации оборудования страхового запаса .
2.5Работы по переконсервации оборудования выполнять по заводской документации (паспортам) и по производственно-технологической документации (настоящая ТИ), имеющей штамп «в производство». Отсутствие подписей, фамилий, должностей лиц, указанных в соответствующих формах, а также дат и штампов, является нарушением оформления документа. Документы, оформленные с нарушениями, являются не действительными.
2.6Операционный контроль осуществляется в процессе выполнения работ непосредственными исполнителями и ИТР в соответствии с правилами, нормами и операциями данной ТИ.
3.Требования правил охраны труда
3.1Перед началом выполнения работ по переконсервации оборудования административно-технический персонал УПТК оформляет наряд-допуск, обеспечивает безопасные условия работ и осуществляет допуск к работам по наряду.
Наряд-допуск по форме, указанной в СТО 1.1.1.02.001.0673-2006 (приложение Е), выдаётся представителем УПТК, имеющим право выдачи наряда, ответственному руководителю работ « ».
Допуск к работе осуществляется административно-техническим персоналом УПТК.
3.2Работы производятся соответствующим ремонтным персоналом, допущенным к данному виду работ, изучившим настоящую ТИ. Состав рабочей бригады – не менее двух человек, включая производителя работ.
3.3Перед началом выполнения работ руководителю работ необходимо ознакомить производителя, членов бригады и ИТР под роспись в листе ознакомления настоящей ТИ.
Руководителю работ провести для производителя, членов рабочей бригады и ИТР инструктажи по охране труда и пожарной безопасности.
3.4Руководитель работ, производитель и допускающий перед началом работ проверяют правильность и качество подготовки рабочего места, правильность проведения организационных и технических мероприятий, направленных на безопасное проведение работ.
3.5Перед началом работ рабочая зона должна быть убрана от посторонних предметов, на рабочих местах должны быть размещены необходимые: инструмент и оснастка.
3.6Рабочая зона должна быть освещена в соответствии с действующими правилами производства работ на АЭС.
Операции с подключением и переключением переносных электрических щитов-распределителей осуществляет оперативный персонал ЭЦ .
Переносные светильники и удлинители при выполнении работ должны иметь исправные защитные кожухи, сетки, электрошнуры с исправной электроизоляцией. Переносные светильники и удлинители должны иметь бирки с указанием на них инвентарных номеров, проведённых испытаний сопротивления изоляции и датой проведения следующих испытаний.
3.7Оградить рабочее место сигнальной лентой и вывесить табличку: «Проход запрещен».
На рабочих местах также должны быть предусмотрены следующие знаки безопасности по ГОСТ 12.4.026-76:
-"Осторожно! Легковоспламеняющиеся вещества";
-"Осторожно! Едкие вещества";
-"Запрещается пользоваться открытым огнем";
-"Работать с применением средств защиты органов дыхания".
На время производства работ проход посторонним лицам через огражденные зоны должен быть запрещен.
3.8При выполнении работ ремонтный персонал должен руководствоваться указаниями нормативно-технической документации, таблица 1.1.
3.9При консервации и переконсервации изделий на членов бригады и ИТР могут воздействовать химические факторы, относящиеся к общетоксичным по ГОСТ 12.0.003-74:
-консервационные и рабоче-консервационные масла и смазки;
-органические растворители;
-ингибиторы коррозии.
3.10Все лица, находящиеся в рабочей зоне, обязаны использовать специальную одежду и средства индивидуальной защиты.
СИЗ общего применения: спецодежда, спецобувь, перчатки или рукавицы, защитные очки, каски.
СИЗ для защиты кожных покровов при работе с едкими веществами, маслами и растворителями: перчатки из химически стойкой резины, прорезиненные фартуки.
СИЗ для защиты органов дыхания: респираторы.
Перед началом работы с растворителями вымыть руки, тщательно покрыть руки специальным защитным средством.
3.11В зоне проведения работ на видном месте должна находиться аптечка с медикаментами для оказания первой помощи при возможных несчастных случаях.
3.12Температура воздуха в помещении должна быть не ниже 15°С и относительная влажность не более 70%.
3.13Помещение, в котором производятся переконсервационные работы, должно быть оборудовано общей приточно-вытяжной вентиляцией по ГОСТ 12.4.021-75. Воздух рабочей зоны должен соответствовать ГОСТ 12.1.005-88.
3.14При выполнении слесарных операций по переконсервации оборудования следует пользоваться только исправным стандартным и специальным инструментом.
Ответственность за исправность инструмента и специального оборудования перед работой и в процессе работы несет руководитель работ по наряду-допуску (распоряжению). Неисправный инструмент и специальное оборудование должны изыматься.
При обнаружении неисправности в оборудовании и инструменте, выполняющий работу исполнитель, обязан прекратить работу, сообщить руководителю работ о неисправности и приступить к работе только после её устранения.
3.15При выполнении слесарных операций по переконсервации оборудования необходимо следить за чистотой рабочей зоны и принимать все меры, предупреждающие возможность повреждения рабочих поверхностей деталей.
3.16Если работы по переконсервации оборудования не закончены, наряд-допуск ежедневно прикрывается, рабочее место убирается, знаки, плакаты и ограждения сохраняются.
3.17Перед началом работы на следующий день производитель должен убедиться в целости и сохранности оставленных плакатов и ограждений.
3.18Каждую смену, по окончанию работ, производитель работ обязан организовать уборку рабочего места.
3.19Руководитель работ по наряду-допуску обязан осуществлять постоянный контроль выполнения всеми членами бригады требований НТД, указанных в данной ТИ.
4.Требования правил пожарной безопасности
4.1Перед началом выполнения работ с горючими веществами (растворителями) проверить наличие на рабочем месте первичных средств пожаротушения: один углекислотный огнетушитель, асбестовое полотно (1,5 м2), ответственность за доставку на рабочее место которых несёт ответственный руководитель работ « ».
При выполнении работ по переконсервации оборудования запрещается пользоваться открытым огнём.
4.2При использовании горючих веществ их количество на рабочем месте не должно превышать сменной потребности. Ёмкости с горючими веществами открывать только перед использованием, а по окончании работы закрывать и сдавать на склад.
4.3Горючие вещества должны находиться в специально отведённом месте в небьющейся таре с плотно закрывающейся крышкой. Содержание горючих веществ в стеклянной таре запрещено.
Тару из-под горючих веществ утилизировать согласно действующим на правилам.
4.4Пролитые на пол горючие вещества немедленно убрать при помощи опилок, воды и др. Мытьё полов и стен горючими материалами не разрешается.
Промывать инструмент и оборудование, применяемое при производстве работ с горючими веществами, необходимо на открытой площадке или в помещении, имеющем достаточную для удаления горючих паров вентиляцию.
Каждую смену, по окончанию работ убирать ветошь, загрязнённую маслами и растворителями с рабочего места. Утилизировать ветошь согласно действующим правилам на АЭС.
5.Требования правил охраны окружающей среды
5.1Обеспечивать выполнение членами рабочей бригады требований:
-Природоохранного законодательства РФ;
-СТО 1.1.1.01.999.0466-2013 Основные правила охраны окружающей среды на атомных станциях;
5.2Включить в Программу вводного и первичного инструктажей на рабочем месте положения экологической политики ОАО «Концерн Росэнергоатом» и АЭС и вопросы, относящиеся к охране окружающей среды и рациональному использованию природных ресурсов.
5.3Привлечь к выполнению работ по переконсервации оборудования работников, имеющих соответствующую подготовку в области охраны окружающей среды и природопользования (в случае обращения с отходами производства и потребления – профессиональную подготовку согласно ст. 15 Федерального закона от 24 июня 1998 г. №89-ФЗ «Об отходах производства и потребления»).
5.4При работе с отходами члены рабочей бригады должны использовать защитные перчатки постоянно. Защитные перчатки должны быть тщательно промыты большим количеством воды. После работы тщательно вымыть руки.
5.5Уборку рабочей зоны после проведения работ производить с использованием воды и ветоши.
5.6Отходы, образующиеся в ходе выполнения работ, передаются владельцу помещения, в котором хранится переконсервируемое оборудование. Владелец помещения утилизирует отходы согласно действующим правилам на электроэнергетическом предприятии.
