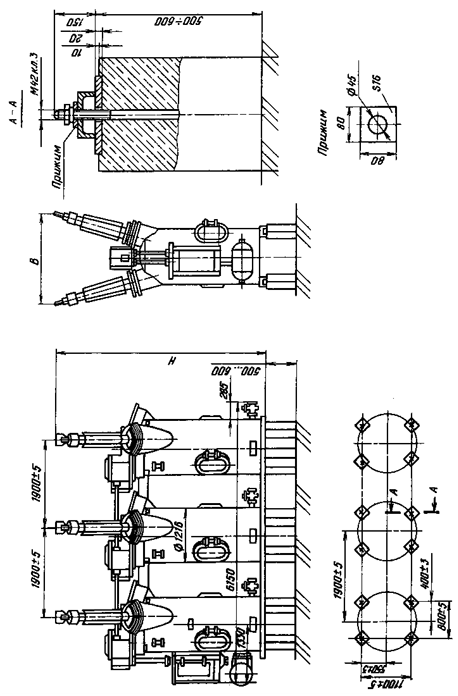

Рисунок 1 – выключатель масляный высокого напряжения типа У-110-2000-50 У1. Общий вид, габаритные, установочные и присоединительные размеры

1 - бак; 2 - траверса; 3 - дугогасительная камера; 4 - шунтирующий резистор; 5 - направляющее устройство; 6 - изоляция бака выключателя; 7 - трансформатор тока; 8 - маслоуказатель; 9 - приводной механизм; 10 - ввод маслонаполненный; 11 - выхлопное отверстие (сопло); 12 - устройство подогрева масла

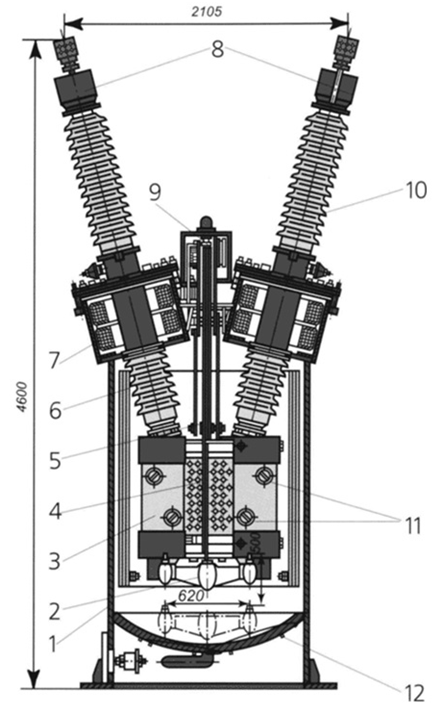

Рисунок 2 – разрез фазы выключателя масляного высокого напряжения типа У-110-2000-50 У1

13 - держатель; 14 - корпус камеры; 15 - неподвижный контакт; 16 и 23 - дугогасительные решетки; 17, 21 и 22 - подвижные контакты; 18 - изолирующая втулка; 19 - экран; 20 - поджимающая пружина; 24 - промежуточный контакт; 25 и 26 - дутьевые щели; 27 - внешний подвижный контакт

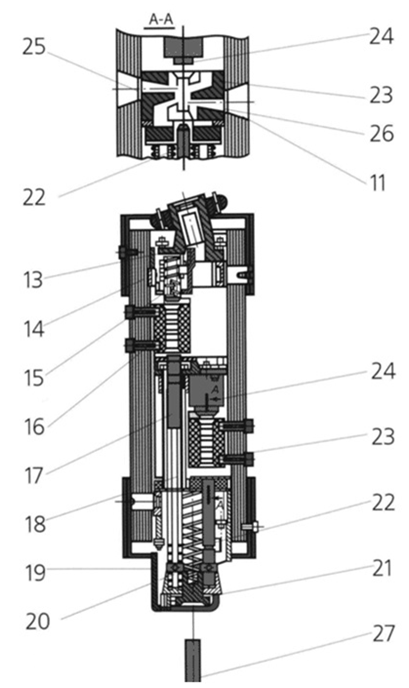

Рисунок 3 – разрез дугогасительной камеры выключателя масляного высокого напряжения типа У-110-2000-50 У1
