АКТ № _____________ _________ дата дефектации (наименование и обозначение изделия, зав. №, установка (система) Настоящий акт составлен в том, что при проведении дефектации ________________ _______________________________ при выводе его в ____________________________ (наименование изделия) (вид ремонта) ремонт были обнаружены следующие дефекты, для устранения которых требуется выполнить следующие работы: | |||||||
Наименование, обозначение составной части | Описание дефекта | Содержание работ по устранению дефекта | |||||
1. | 2. | 3. | |||||
Для выполнения дополнительного объема работ требуется: 1. Перевести____________________________________ в ___________________________ наименование оборудования вид ремонта 2. Дополнительные трудозатраты________________________________________ чел.час 3. Увеличение ремонта на ________________________________________________ суток | |||||||
Начальник ЭЦ | |||||||
подпись | Ф.И.О. | ||||||
Представитель (куратор) ЭЦ | |||||||
должность | подпись | Ф.И.О. | |||||
Представитель технического контроля | |||||||
должность | подпись | Ф.И.О. | |||||
Руководитель ремонта | НЭТЦ «АЭР» | ||||||
должность | подпись | Ф.И.О. | |||||
Электростанция | ||||||||||||||||||||||
Цех-владелец оборудования | ЭЦ | |||||||||||||||||||||
Исполнитель ремонта | ЭТЦ «АЭР» | |||||||||||||||||||||
АКТ № ________________ | ||||||||||||||||||||||
Поузловой приемки из | среднего | ремонта | щеточно-контактного аппарата | |||||||||||||||||||
вид ремонта | наименование узла или оборудования | |||||||||||||||||||||
во время | среднего | ремонта | турбогенератора ТГ– | |||||||||||||||||||
вил ремонта | наименование системы оборудования | |||||||||||||||||||||
Комиссия в составе: | ||||||||||||||||||||||
председатель | ЗНЭЦрем | |||||||||||||||||||||
ЗН цеха-владельца, Ф.И.О. | ||||||||||||||||||||||
члены комиссии | НЭТЦ «АЭР» | |||||||||||||||||||||
должность, цех, Ф.И.О | ||||||||||||||||||||||
ст. мастер ЭЦ | ||||||||||||||||||||||
ст. мастер ЭТЦ «АЭР» | ||||||||||||||||||||||
составила акт в том, что с | по | |||||||||||||||||||||
дата | дата | |||||||||||||||||||||
провела приемку выполненных ремонтных работ на | щеточно-контактном аппарате | |||||||||||||||||||||
наименование узла | ||||||||||||||||||||||
турбогенератора ТГ- | ||||||||||||||||||||||
согласно процедуры, программы | ||||||||||||||||||||||
наименование ТИ, проекта и т.д. | ||||||||||||||||||||||
и установила следующие оценки качества: | ||||||||||||||||||||||
№ п/п | Наименование узла | Оценка качества отремонтированного оборудования | Оценка качества выполненных работ | |||||||||||||||||||
1. | Щеточно-контактный аппарат ТГ– | |||||||||||||||||||||
При этом оформлена следующая техническая документация: | КТК-1-___ [F], КТК-2 | |||||||||||||||||||||
наименование протоколов контроля, измерений, тех. решения, формуляры, св. документация | ||||||||||||||||||||||
Документация в составе комплекта отчетных документов на ремонт | ||||||||||||||||||||||
турбогенератора ТГ-_______ | в целом будет передана заказчику. | |||||||||||||||||||||
наименование оборудования, системы | ||||||||||||||||||||||
Разрешается дальнейшее производство работ. | ||||||||||||||||||||||
председатель комиссии | ||||||||||||||||||||||
подпись | Ф.И.О. | |||||||||||||||||||||
члены комиссии | ||||||||||||||||||||||
подпись | ФИО | |||||||||||||||||||||
Электростанция | ТВВ-220А_____ | Ст.№ | КТК-2 | |||||||||||||||
Электрические испытания сборочных единиц | ||||||||||||||||||
Измерение сопротивления изоляции Rиз | ||||||||||||||||||
№ п/п | Объект измерения | Сопротивление изоляции, МОм | Примечание | |||||||||||||||
критерий | до разборки | после разборки | ||||||||||||||||
1. | Изоляция траверсы « + » щеточно–контактного аппарата относительно корпуса | ≥ 0,5 | ||||||||||||||||
2. | Изоляция траверсы « – » щеточно–контактного аппарата относительно корпуса | ≥ 0,5 | ||||||||||||||||
3. | Изоляция между траверсами щеточно-контактного аппарата | ≥ 0,5 | ||||||||||||||||
Измерения произвел | ( | ) | ||||||||||||||||
(должность, подпись) | (Ф.И.О.) | |||||||||||||||||
Контролер | ( | ) | ||||||||||||||||
(должность, подпись) | (Ф.И.О.) | |||||||||||||||||
Дата | “ | “ | г. | |||||||||||||||
Электростанция | ||||||||||||||||||||||
Цех-владелец оборудования | ЭЦ | |||||||||||||||||||||
Исполнитель ремонта | ЭТЦ «АЭР» | |||||||||||||||||||||
АКТ № ________________ | ||||||||||||||||||||||
Поузловой приемки из | среднего | ремонта | уплотнений вала | |||||||||||||||||||
вид ремонта | наименование узла или оборудования | |||||||||||||||||||||
во время | среднего | ремонта | турбогенератора ТГ– | |||||||||||||||||||
вил ремонта | наименование системы оборудования | |||||||||||||||||||||
Комиссия в составе: | ||||||||||||||||||||||
председатель | ЗНЭЦрем | |||||||||||||||||||||
ЗН цеха-владельца, Ф.И.О. | ||||||||||||||||||||||
члены комиссии | НЭТЦ «АЭР» | |||||||||||||||||||||
должность, цех, Ф.И.О | ||||||||||||||||||||||
ст. мастер ЭЦ | ||||||||||||||||||||||
ст. мастер ЭТЦ «АЭР» | ||||||||||||||||||||||
инженер ЦЦР | ||||||||||||||||||||||
составила акт в том, что с | по | |||||||||||||||||||||
дата | дата | |||||||||||||||||||||
провела приемку выполненных ремонтных работ на | уплотнениях вала | |||||||||||||||||||||
наименование узла | ||||||||||||||||||||||
турбогенератора ТГ- | ||||||||||||||||||||||
согласно процедуры, программы | ||||||||||||||||||||||
наименование ТИ, проекта и т.д. | ||||||||||||||||||||||
и установила следующие оценки качества: | ||||||||||||||||||||||
№ п/п | Наименование узла | Оценка качества отремонтированного оборудования | Оценка качества выполненных работ | |||||||||||||||||||
1. | Уплотнения вала ТГ– | |||||||||||||||||||||
При этом оформлена следующая техническая документация: | КТК-3, КТК-4, КТК-5 | |||||||||||||||||||||
наименование протоколов контроля, измерений, тех. решения, формуляры, св. документация | ||||||||||||||||||||||
Документация в составе комплекта отчетных документов на ремонт | ||||||||||||||||||||||
турбогенератора ТГ-_______ | в целом будет передана заказчику. | |||||||||||||||||||||
наименование оборудования, системы | ||||||||||||||||||||||
Разрешается дальнейшее производство работ. | ||||||||||||||||||||||
председатель комиссии | ||||||||||||||||||||||
подпись | Ф.И.О. | |||||||||||||||||||||
члены комиссии | ||||||||||||||||||||||
подпись | ФИО | |||||||||||||||||||||

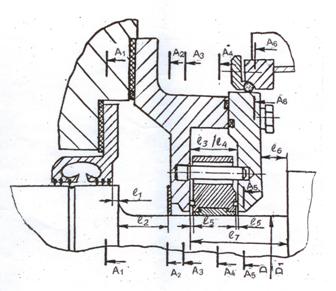

Измерен-ная величина | Размеры, мм | |||
Сторона «Т» | Сторона «В» | |||
Расч. | Факт. | Расч. | Факт. | |
L1 | 15÷21 | -3÷ +3 | ||
L2 | 40÷50 | 60÷70 | ||
L3 | 60÷60,2 | 60÷60,2 | ||
L4 | L3+(0,41,0) | L3+(0,4÷1,0) | ||
2L5 | 0,5÷1,0 | 0,5÷1,0 | ||
L6 | 40÷50 | 20÷30 | ||
L7 | L7±0,1 | L7±0,1 | ||
b1 | 2÷2,1 | 2÷2,1 | ||
D | 400 | 400 | ||
D1 | D+(0,1÷0,13) | D+(0,1÷0,13) |

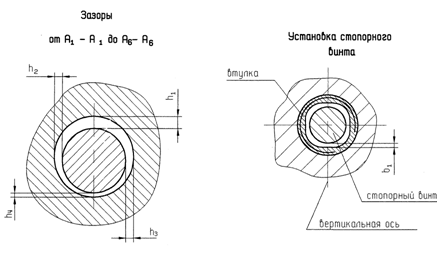

Размеры, мм | ||||||||||||||||||||||||
Изм. Вел-на | Сторона турбины | Сторона возбудителя | ||||||||||||||||||||||
А1- А1 | А2- А2 | А3- А3 | А4- А4 | А5- А5 | А6- А6 | А1- А1 | А2- А2 | А3- А3 | А4- А4 | А5- А5 | А6- А6 | |||||||||||||
Расч. | Факт. | Расч. | Факт. | Расч. | Факт. | Расч. | Факт. | Расч. | Факт. | Расч. | Факт. | Расч. | Факт. | Расч. | Факт. | Расч. | Факт. | Расч. | Факт. | Расч. | Факт. | Расч. | Факт. | |
h1 | 0,8÷1,6 | 1,0÷1,8 | 5,0÷5,7 | 0,0 | 5,0÷5,7 | 0,8÷1,7 | 0,8÷1,6 | 1,0÷1,8 | 5,0÷5,7 | 0,0 | 5,0÷5,7 | 0,8÷1,7 | ||||||||||||
h2 | 0,8÷1,2 | 1,0÷1,8 | 5,0÷5,7 | 0,0 | 5,0÷5,7 | 0,8÷1,7 | 0,8÷1,2 | 1,0÷1,8 | 5,0÷5,7 | 0,0 | 5,0÷5,7 | 0,8÷1,7 | ||||||||||||
h3 | 0,8÷1,2 | 1,0÷1,8 | 5,0÷5,7 | 0,04÷0,07 | 5,0÷5,7 | 0,8÷1,7 | 0,8÷1,2 | 1,0÷1,8 | 5,0÷5,7 | 0,04÷0,07 | 5,0÷5,7 | 0,8÷1,7 | ||||||||||||
h4 | 0,4÷0,8 | 1,0÷1,8 | 5,0÷5,7 | 0,04÷0,07 | 5,0÷5,7 | 0,8÷1,7 | 0,4÷0,8 | 1,0÷1,8 | 5,0÷5,7 | 0,04÷0,07 | 5,0÷5,7 | 0,8÷1,7 |
7. Измерение всех размеров, кроме D и D1, выполнять щупом.
8. Измерение по А4- А4 выполнять щупом во взаимно-перпендикулярных направлениях (путём поворота кольца на 900).
9. D – фактический диаметр шейки вала; D1 – диаметр расточки уплотнительного кольца;
10. Измерение D и D1 выполнять одним инструментом при одинаковых температурных условиях.
11. L3 – ширина камеры; L4 – ширина кольца вместе с резиновыми шнурами.
12. Размер L7 измерить в 4-х диаметрально противоположных точках. Разница не должна превышать 0,2 мм .
Исполнитель ________________________________ /_________________/
Куратор ________________________________ /_________________/
Размеры, мм | ||||||||||||||||||||||||
Изм. вели-чина | Сторона турбины | Сторона возбудителя | ||||||||||||||||||||||
А1- А1 | А2- А2 | А3- А3 | А4- А4 | А5- А5 | А6- А6 | А1- А1 | А2- А2 | А3- А3 | А4- А4 | А5- А5 | А6- А6 | |||||||||||||
Расч. | Факт. | Расч. | Факт. | Расч. | Факт. | Расч. | Факт. | Расч. | Факт. | Расч. | Факт. | Расч. | Факт. | Расч. | Факт. | Расч. | Факт. | Расч. | Факт. | Расч. | Факт. | Расч. | Факт. | |
h1 | 0,8÷1,6 | 1,0÷1,8 | 5,0÷5,7 | 0,0 | 5,0÷5,7 | 0,8÷1,7 | 0,8÷1,6 | 1,0÷1,8 | 5,0÷5,7 | 0,0 | 5,0÷5,7 | 0,8÷1,7 | ||||||||||||
h2 | 0,6÷1,2 | 1,0÷1,8 | 5,0÷5,7 | – | – | 5,0÷5,7 | 0,8÷1,7 | 0,6÷1,2 | 1,0÷1,8 | 5,0÷5,7 | – | – | 5,0÷5,7 | 0,8÷1,7 | ||||||||||
h3 | 0,6÷1,2 | 1,0÷1,8 | 5,0÷5,7 | – | – | 5,0÷5,7 | 0,8÷1,7 | 0,6÷1,2 | 1,0÷1,8 | 5,0÷5,7 | – | – | 5,0÷5,7 | 0,8÷1,7 | ||||||||||
h4 | 0,4÷1,8 | 1,0÷1,8 | 5,0÷5,7 | 0,06÷0,011 | 5,0÷5,7 | 0,8÷1,7 | 0,4÷1,8 | 1,0÷1,8 | 5,0÷5,7 | 0,06÷0,011 | 5,0÷5,7 | 0,8÷1,7 |
Измерен-ная величина | Размеры, мм | |||
Сторона «Т» | Сторона «В» | |||
Расч. | Факт. | Расч. | Факт. | |
L1 | 15÷21 | -3÷ +5 | ||
L2 | 45÷55 | 65÷75 | ||
2L5 | 0,5÷1,0 | 0,5÷1,0 | ||
L6 | 35÷45 | 22÷30 | ||
L7 | L7±0,2 | L7±0,2 | ||
b1 | ||||
D | 400 | 400 | ||
D1 | D+(0,1÷0,13) | D+(0,1÷0,13) | ||
с | 0,2÷0,5 | 0,2÷0,5 |
Результаты установки уплотнения вала кольцевого типа |
Электростанция | ТВВ-220-2А_____ | Ст.№ | КТК-5 | ||||||||||||||
Электрические испытания сборочных единиц | |||||||||||||||||
Измерение сопротивления изоляции Rиз | |||||||||||||||||
№ п/п | Объект измерения | Сопротивление изоляции, МОм | Примечание | ||||||||||||||
критерий | до разборки | после разборки | |||||||||||||||
1. | Корпус уплотнения (ст. К.К.) | ≥ 0,5 | |||||||||||||||
2. | Маслоуловитель уплотнения вала (ст. К.К.) | ≥ 1,0 | |||||||||||||||
Измерения произвел | ( | ) | |||||||||||||||
(должность, подпись) | (Ф.И.О.) | ||||||||||||||||
Контролер | ( | ) | |||||||||||||||
(должность, подпись) | (Ф.И.О.) | ||||||||||||||||
Дата | “ | “ | г. | ||||||||||||||
Электростанция | ||||||||||||||||||||||
Цех-владелец оборудования | ЭЦ | |||||||||||||||||||||
Исполнитель ремонта | ЭТЦ «АЭР» | |||||||||||||||||||||
АКТ № ________________ | ||||||||||||||||||||||
Поузловой приемки из | среднего | ремонта | наружных щитов и щитов вентиляторов | |||||||||||||||||||
вид ремонта | наименование узла или оборудования | |||||||||||||||||||||
во время | среднего | ремонта | турбогенератора ТГ– | |||||||||||||||||||
вил ремонта | наименование системы оборудования | |||||||||||||||||||||
Комиссия в составе: | ||||||||||||||||||||||
председатель | ЗНЭЦрем | |||||||||||||||||||||
ЗН цеха-владельца, Ф.И.О. | ||||||||||||||||||||||
члены комиссии | НЭТЦ «АЭР» | |||||||||||||||||||||
должность, цех, Ф.И.О | ||||||||||||||||||||||
ст. мастер ЭЦ | ||||||||||||||||||||||
ст. мастер ЭТЦ «АЭР» | ||||||||||||||||||||||
составила акт в том, что с | по | |||||||||||||||||||||
дата | дата | |||||||||||||||||||||
провела приемку выполненных ремонтных работ на | наружных щитах и щитах | |||||||||||||||||||||
наименование узла | ||||||||||||||||||||||
вентиляторов турбогенератора ТГ- | ||||||||||||||||||||||
согласно процедуры, программы | ||||||||||||||||||||||
наименование ТИ, проекта и т.д. | ||||||||||||||||||||||
и установила следующие оценки качества: | ||||||||||||||||||||||
№ п/п | Наименование узла | Оценка качества отремонтированного оборудования | Оценка качества выполненных работ | |||||||||||||||||||
1. | Наружные щиты и щиты вентиляторов турбогенератора ТГ– | |||||||||||||||||||||
При этом оформлена следующая техническая документация: | КТК-6, КТК-7 | |||||||||||||||||||||
наименование протоколов контроля, измерений, тех. решения, формуляры, св. документация | ||||||||||||||||||||||
Документация в составе комплекта отчетных документов на ремонт | ||||||||||||||||||||||
турбогенератора ТГ-_______ | в целом будет передана заказчику. | |||||||||||||||||||||
наименование оборудования, системы | ||||||||||||||||||||||
Разрешается дальнейшее производство работ. | ||||||||||||||||||||||
председатель комиссии | ||||||||||||||||||||||
подпись | Ф.И.О. | |||||||||||||||||||||
члены комиссии | ||||||||||||||||||||||
подпись | ФИО | |||||||||||||||||||||
Электростанция | ТВВ-220-2А_____ | Ст.№ | КТК-6 | |||||||||||||
Электрические испытания сборочных единиц | ||||||||||||||||
Измерение сопротивления изоляции Rиз | ||||||||||||||||
№ п/п | Объект измерения | Сопротивление изоляции, МОм | Примечание | |||||||||||||
критерий | до разборки | после разборки | ||||||||||||||
1. | Щит вентилятора (ст. Т) | ≥ 0,5 | ||||||||||||||
2. | Щит вентилятора (ст. К.К.) | ≥ 0,5 | ||||||||||||||
Измерения произвел | ( | ) | ||||||||||||||
(должность, подпись) | (Ф.И.О.) | |||||||||||||||
Контролер | ( | ) | ||||||||||||||
(должность, подпись) | (Ф.И.О.) | |||||||||||||||
Дата | “ | “ | г. | |||||||||||||
Электростанция | ||||||||||||||||||||||
Цех-владелец оборудования | ЭЦ | |||||||||||||||||||||
Исполнитель ремонта | ЭТЦ «АЭР» | |||||||||||||||||||||
АКТ № ________________ | ||||||||||||||||||||||
Поузловой приемки из | среднего | ремонта | газоохладителей генератора | |||||||||||||||||||
вид ремонта | наименование узла или оборудования | |||||||||||||||||||||
во время | среднего | ремонта | турбогенератора ТГ– | |||||||||||||||||||
вил ремонта | наименование системы оборудования | |||||||||||||||||||||
Комиссия в составе: | ||||||||||||||||||||||
председатель | ЗНЭЦрем | |||||||||||||||||||||
ЗН цеха-владельца, Ф.И.О. | ||||||||||||||||||||||
члены комиссии | НЭТЦ «АЭР» | |||||||||||||||||||||
должность, цех, Ф.И.О | ||||||||||||||||||||||
ст. мастер ЭЦ | ||||||||||||||||||||||
ст. мастер ЭТЦ «АЭР» | ||||||||||||||||||||||
составила акт в том, что с | по | |||||||||||||||||||||
дата | дата | |||||||||||||||||||||
провела приемку выполненных ремонтных работ на | газоохладителях | |||||||||||||||||||||
наименование узла | ||||||||||||||||||||||
турбогенератора ТГ- | ||||||||||||||||||||||
согласно процедуры, программы | ||||||||||||||||||||||
наименование ТИ, проекта и т.д. | ||||||||||||||||||||||
и установила следующие оценки качества: | ||||||||||||||||||||||
№ п/п | Наименование узла | Оценка качества отремонтированного оборудования | Оценка качества выполненных работ | |||||||||||||||||||
1. | Газоохладители турбогенератора ТГ– | |||||||||||||||||||||
При этом оформлена следующая техническая документация: | КТК-8 | |||||||||||||||||||||
наименование протоколов контроля, измерений, тех. решения, формуляры, св. документация | ||||||||||||||||||||||
Документация в составе комплекта отчетных документов на ремонт | ||||||||||||||||||||||
турбогенератора ТГ-_______ | в целом будет передана заказчику. | |||||||||||||||||||||
наименование оборудования, системы | ||||||||||||||||||||||
Разрешается дальнейшее производство работ. | ||||||||||||||||||||||
председатель комиссии | ||||||||||||||||||||||
подпись | Ф.И.О. | |||||||||||||||||||||
члены комиссии | ||||||||||||||||||||||
подпись | ФИО | |||||||||||||||||||||
Электростанция | ТВВ-220-2А____ | Ст. №________ | КТК-8 | ||||||||||||||||
Гидравлические испытания сборочных единиц. | |||||||||||||||||||
Объект испытания | Испытательная среда | Давление (кгс/см2) | Продолжительность испытаний (мин) | Критерий | Результат испытаний | ||||||||||||||
5. | Газоохладитель №1 | вода | 5,0-0,5 | 30 | утечка не допускается | ||||||||||||||
6. | Газоохладитель №2 | вода | 5,0-0,5 | 30 | утечка не допускается | ||||||||||||||
7. | Газоохладитель №3 | вода | 5,0-0,5 | 30 | утечка не допускается | ||||||||||||||
8. | Газоохладитель №4 | вода | 5,0-0,5 | 30 | утечка не допускается | ||||||||||||||
Представитель эксплуатации | ( | ) | |||||||||||||||||
(должность, подпись) | (Ф.И.О.) | ||||||||||||||||||
Представитель ремонта | ( | ) | |||||||||||||||||
(должность, подпись) | (Ф.И.О.) | ||||||||||||||||||
Дата | “ | “ | г. | ||||||||||||||||
Электростанция | ||||||||||||||||||||||
Цех-владелец оборудования | ЭЦ | |||||||||||||||||||||
Исполнитель ремонта | ЭТЦ «АЭР» | |||||||||||||||||||||
АКТ № ________________ | ||||||||||||||||||||||
Поузловой приемки из | среднего | ремонта | ротора генератора | |||||||||||||||||||
вид ремонта | наименование узла или оборудования | |||||||||||||||||||||
во время | среднего | ремонта | турбогенератора ТГ– | |||||||||||||||||||
вил ремонта | наименование системы оборудования | |||||||||||||||||||||
Комиссия в составе: | ||||||||||||||||||||||
председатель | ЗНЭЦрем | |||||||||||||||||||||
ЗН цеха-владельца, Ф.И.О. | ||||||||||||||||||||||
члены комиссии | НЭТЦ «АЭР» | |||||||||||||||||||||
должность, цех, Ф.И.О | ||||||||||||||||||||||
ст. мастер ЭЦ | ||||||||||||||||||||||
ст. мастер ЭТЦ «АЭР» | ||||||||||||||||||||||
составила акт в том, что с | по | |||||||||||||||||||||
дата | дата | |||||||||||||||||||||
провела приемку выполненных ремонтных работ на | роторе | |||||||||||||||||||||
наименование узла | ||||||||||||||||||||||
турбогенератора ТГ- | ||||||||||||||||||||||
согласно процедуры, программы | ||||||||||||||||||||||
наименование ТИ, проекта и т.д. | ||||||||||||||||||||||
и установила следующие оценки качества: | ||||||||||||||||||||||
№ п/п | Наименование узла | Оценка качества отремонтированного оборудования | Оценка качества выполненных работ | |||||||||||||||||||
1. | Ротор турбогенератора ТГ– | |||||||||||||||||||||
При этом оформлена следующая техническая документация: | КТК-10, КТК-11, | |||||||||||||||||||||
КТК-11-II, КТК-11-III, КТК-14 | ||||||||||||||||||||||
наименование протоколов контроля, измерений, тех. решения, формуляры, св. документация | ||||||||||||||||||||||
Документация в составе комплекта отчетных документов на ремонт | ||||||||||||||||||||||
турбогенератора ТГ-_______ | в целом будет передана заказчику. | |||||||||||||||||||||
наименование оборудования, системы | ||||||||||||||||||||||
Разрешается дальнейшее производство работ. | ||||||||||||||||||||||
председатель комиссии | ||||||||||||||||||||||
подпись | Ф.И.О. | |||||||||||||||||||||
члены комиссии | ||||||||||||||||||||||
подпись | ФИО | |||||||||||||||||||||
АКТ № _____________ от _________ (дата) эндоскопического осмотра внутренних полостей турбогенератора ст. № (наименование объекта) Комиссия в составе: Ст. мастер (мастер) ЭЦ (Ф.И.О.) Инженер ЭЦ (Ф.И.О.) Представитель подр. орг-ции (должность, Ф.И.О.) произвела осмотр внутренних полостей турбогенератора ст. № с помощью эндоскопа (наименование объекта) во время капитального (среднего) ремонта и выявила следующее: (вид ремонта) | |||||||
Наименование составной части | Результат осмотра | Примечание | |||||
1. | 2. | 3. | |||||
1. Подбандажные каналы и лобовые части | |||||||
– со стороны турбины | |||||||
– со стороны возб. | |||||||
2. Вентиляционные каналы (выборочно) | Осмотр проводится при КР. | ||||||
– холодного газа | |||||||
– горячего газа | |||||||
3. Крайние пакеты статора | При СР – только в доступных местах при открытии верхнего полущита. | ||||||
– со стороны турбины | |||||||
– со стороны возб. | |||||||
Оборудование, используемое при осмотре: эндоскоп, тип | |||||||
Ст. мастер (мастер) ЭЦ | |||||||
должность | подпись | Ф.И.О. | |||||
Инженер ЭЦ | |||||||
должность | подпись | Ф.И.О. | |||||
Представитель подрядной организации | |||||||
должность | подпись | Ф.И.О. | |||||
Электростанция | ТВВ-220-2А____ | Ст.№ | КТК-10 Лист | |||||||||||
Электрические испытания сборочных единиц (ротор генератора в неподвижном состоянии) | ||||||||||||||
Измерение сопротивления изоляции Rиз обмотки ротора. | ||||||||||||||
Rиз (МОм) | Примечание | |||||||||||||
Rиз не менее 0,5МОм | ||||||||||||||
Измерения произвел | ( | ) | ||||||||||||
(должность, подпись) | (Ф.И.О.) | |||||||||||||
Контролер | ( | ) | ||||||||||||
(должность, подпись) | (Ф.И.О.) | |||||||||||||
Дата | “ | “ | г. | |||||||||||

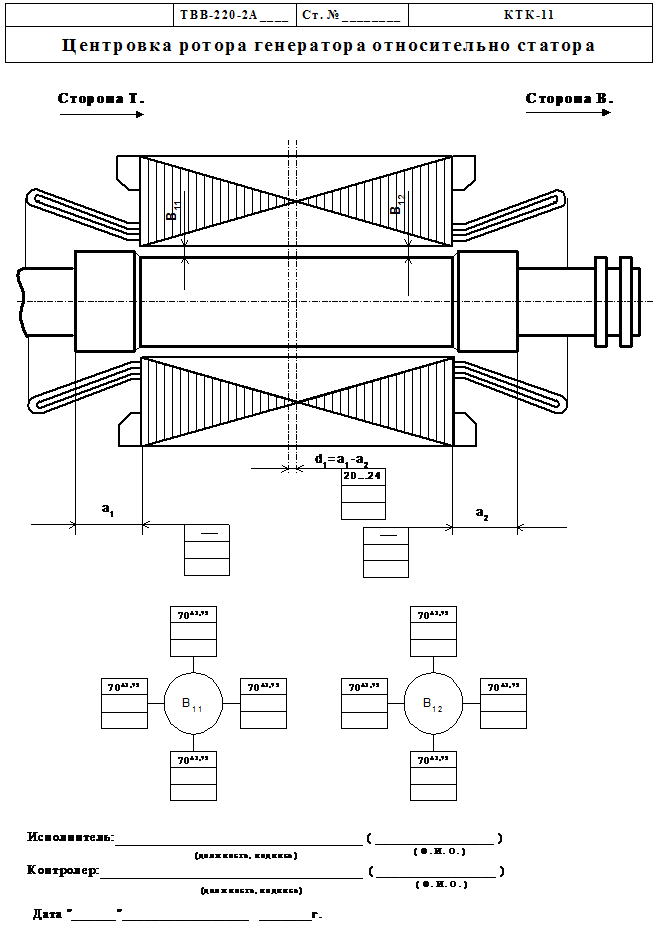

Электростанция | ТВВ-220-2А____ | Ст. №________ | КТК-11-II | |||||||||
Проверка установки балансировочных грузов ТГ (до ремонта) | ||||||||||||
Балансировочные грузы в торцевых плоскостях ступиц вентиляторов: | ||||||||||||
со стороны турбины | со стороны возбудителя | |||||||||||
Положение*, градусы (часы) | Количество грузов | Положение*, градусы (часы) | Количество грузов | |||||||||
* Начало угловой шкалы – по оси большого зуба полюса I, направление по вращению ротора. Допускается указывать положение грузов по 12-часовой шкале, где 12 часов соответствует оси большого зуба полюса I. В случае отсутствия маркировки полюсов, предварительно, перед отметкой положения грузов, необходимо отмаркировать полюса краской (либо маркером). Началом угловой шкалы (положение 12 часов) следует считать ось большого зуба полюса, отмаркированного как «I». Представитель ЭЦ( ) (куратор):(должность, подпись) (Ф.И.О.) Представитель ()подрядной орг-ции:(должность, подпись) (Ф.И.О.) Представитель()ОКМИД:(должность, подпись) (Ф.И.О.) Дата“ ________ “ __________ ______ г.
Лист__________
Электростанция | ТВВ-220-2А____ | Ст. №________ | КТК-11-III | |||||||||
Проверка установки балансировочных грузов ТГ (после ремонта) | ||||||||||||
Балансировочные грузы в торцевых плоскостях ступиц вентиляторов: | ||||||||||||
со стороны турбины | со стороны возбудителя | |||||||||||
Положение*, градусы (часы) | Количество грузов | Положение*, градусы (часы) | Количество грузов | |||||||||
Положение балансировочных грузов соответствует состоянию при проверке до ремонта (КТК-11-II).
* Начало угловой шкалы – по оси большого зуба полюса I, направление по вращению ротора. Допускается указывать положение грузов по 12-часовой шкале, где 12 часов соответствует оси большого зуба полюса I. В случае отсутствия маркировки полюсов, предварительно, перед отметкой положения грузов, необходимо отмаркировать полюса краской (либо маркером). Началом угловой шкалы (положение 12 часов) следует считать ось большого зуба полюса, отмаркированного как «I». Представитель ЭЦ( ) (куратор):(должность, подпись) (Ф.И.О.) Представитель ()подрядной орг-ции:(должность, подпись) (Ф.И.О.) Представитель()ОКМИД:(должность, подпись) (Ф.И.О.) Дата“ “ г.
Лист___________

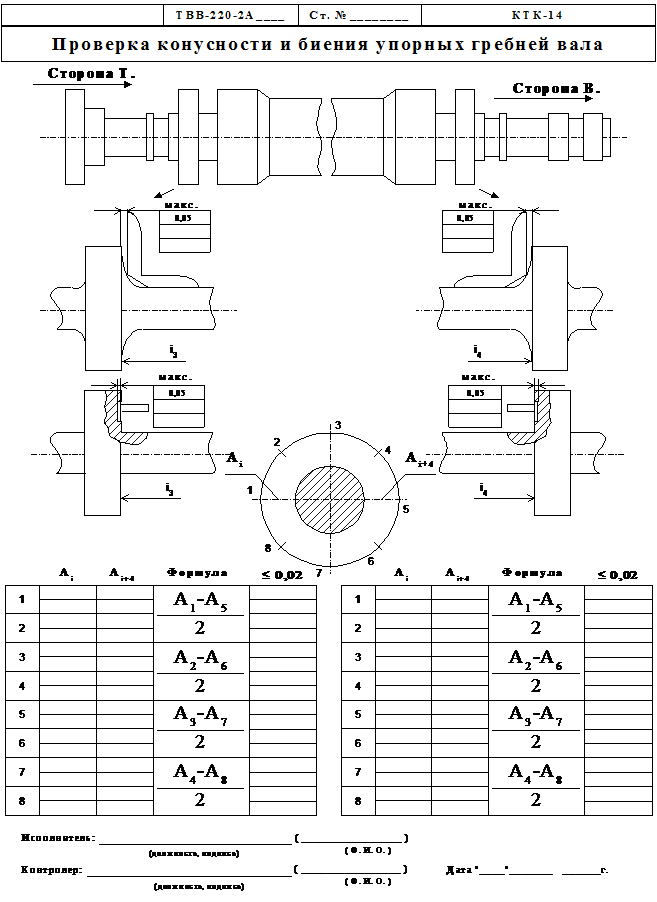

Электростанция | ||||||||||||||||||||||
Цех-владелец оборудования | ЭЦ | |||||||||||||||||||||
Исполнитель ремонта | ЭТЦ «АЭР» | |||||||||||||||||||||
АКТ № ________________ | ||||||||||||||||||||||
Поузловой приемки из | среднего | ремонта | статора генератора | |||||||||||||||||||
вид ремонта | наименование узла или оборудования | |||||||||||||||||||||
во время | среднего | ремонта | турбогенератора ТГ– | |||||||||||||||||||
вил ремонта | наименование системы оборудования | |||||||||||||||||||||
Комиссия в составе: | ||||||||||||||||||||||
председатель | ЗНЭЦрем | |||||||||||||||||||||
ЗН цеха-владельца, Ф.И.О. | ||||||||||||||||||||||
члены комиссии | НЭТЦ «АЭР» | |||||||||||||||||||||
должность, цех, Ф.И.О | ||||||||||||||||||||||
ст. мастер ЭЦ | ||||||||||||||||||||||
ст. мастер ЭТЦ «АЭР» | ||||||||||||||||||||||
составила акт в том, что с | по | |||||||||||||||||||||
дата | дата | |||||||||||||||||||||
провела приемку выполненных ремонтных работ на | статоре | |||||||||||||||||||||
наименование узла | ||||||||||||||||||||||
турбогенератора ТГ- | ||||||||||||||||||||||
согласно процедуры, программы | ||||||||||||||||||||||
наименование ТИ, проекта и т.д. | ||||||||||||||||||||||
и установила следующие оценки качества: | ||||||||||||||||||||||
№ п/п | Наименование узла | Оценка качества отремонтированного оборудования | Оценка качества выполненных работ | |||||||||||||||||||
1. | Статор турбогенератора ТГ– | |||||||||||||||||||||
При этом оформлена следующая техническая документация: | [G]КТК-18, | |||||||||||||||||||||
акт осмотра №_______ | ||||||||||||||||||||||
наименование протоколов контроля, измерений, тех. решения, формуляры, св. документация | ||||||||||||||||||||||
Документация в составе комплекта отчетных документов на ремонт | ||||||||||||||||||||||
турбогенератора ТГ-_______ | в целом будет передана заказчику. | |||||||||||||||||||||
наименование оборудования, системы | ||||||||||||||||||||||
Разрешается дальнейшее производство работ. | ||||||||||||||||||||||
председатель комиссии | ||||||||||||||||||||||
подпись | Ф.И.О. | |||||||||||||||||||||
члены комиссии | ||||||||||||||||||||||
подпись | ФИО | |||||||||||||||||||||
АКТ № _____________ от _________ (дата) осмотра неразбираемых болтовых соединений корпуса статора генератора ст. № (наименование объекта) Комиссия в составе: Ст. мастер (мастер) ЭЦ (Ф.И.О.) Представители подр. орг-ции: (должность, Ф.И.О.) (должность, Ф.И.О.) произвела осмотр неразбираемых болтовых соединений статора генератора ст. № (наименование объекта) на предмет ослабления затяжки, коррозии, повреждений и т.д. во время среднего ремонта генератора ст. № в соответствии с перечнем* № 378р 06/ЭЦ . (вид ремонта) Осмотрены болтовые соединения креплений следующих узлов: 1. крепление кронштейнов коллекторов; 2. крепление коллектора к кронштейну планкой; 3. крепление кронштейнов бандажа лобовых частей обмотки статора; 4. крепление шинодержателей к корпусу; 5. крепление шин планками к шинодержателям. Установлено, что перечисленные болтовые соединения соответствуют УТТ. | |||||
* При среднем ремонте осматриваются только те болтовые соединения, которые доступны при снятии верхних полущитов. | |||||
Ст. мастер (мастер) ЭЦ: | |||||
должность | подпись | Ф.И.О. | |||
Представители подрядной | |||||
организации: | должность | подпись | Ф.И.О. | ||
должность | подпись | Ф.И.О. |
Электростанция | ТВВ-220А______ | Ст.№ | КТК-17 | ||||||||||||||
Электрические испытания сборочных единиц (статор генератора) | |||||||||||||||||
Rиз обмотки статора после снятия щитов до очистки изоляции от загрязнений | |||||||||||||||||
Обмотка | Rиз (МОм) | R дист. (кОм*см) | T (°С) | Примечание | |||||||||||||
С1-С4 | Rиз не менее 0,1 МОм R дист. не менее 100 кОм*см | ||||||||||||||||
С2-С5 | |||||||||||||||||
С3-С6 | |||||||||||||||||
Измерения произвел | ( | ) | |||||||||||||||
Контролер | (должность, подпись) | ( | (Ф.И.О.) | ) | |||||||||||||
(должность, подпись) | (Ф.И.О.) | ||||||||||||||||
Дата | “ | “ | г. | ||||||||||||||
Rиз обмотки статора перед вводом в работу | |||||||||||||||||
Обмотка | Rиз (МОм) | R дист. (кОм*см) | T (°С) | Примечание | |||||||||||||
С1-С4 | Rиз не менее 0,1 МОм R дист. не менее 100 кОм*см | ||||||||||||||||
С2-С5 | |||||||||||||||||
С3-С6 | |||||||||||||||||
Измерения произвел | ( | ) | |||||||||||||||
Контролер | (должность, подпись) | ( | (Ф.И.О.) | ) | |||||||||||||
(должность, подпись) | (Ф.И.О.) | ||||||||||||||||
Дата | “ | “ | г. | ||||||||||||||
Электростанция | ТВВ-220-2А_____ | Ст. №________ | КТК-18 | ||||||||||||||||
Пневматические и гидравлические испытания сборочных единиц. | |||||||||||||||||||
Объект испытания | Испытательная среда | Давление (кгс/см2) | Продолжительность испытаний (мин) | Критерий | Результат испытаний | ||||||||||||||
1. | Обмотка статора | воздух фреон | 3,0±0,2 | 180 | утечка не допускается | ||||||||||||||
2. | Обмотка статора | вода | 10,0-0,5 | 1440 | утечка не допускается | ||||||||||||||
Примечание: водоподводящие трубы внутри корпуса статора испытываются совместно с газоохладителями. | |||||||||||||||||||
Представитель эксплуатации | ( | ) | |||||||||||||||||
(должность, подпись) | (Ф.И.О.) | ||||||||||||||||||
Представитель ремонта | ( | ) | |||||||||||||||||
(должность, подпись) | (Ф.И.О.) | ||||||||||||||||||
Дата | “ | “ | г. | ||||||||||||||||
Электростанция | ||||||||||||||||||||||
Цех-владелец оборудования | ЭЦ | |||||||||||||||||||||
Исполнитель ремонта | ЭТЦ «АЭР» | |||||||||||||||||||||
АКТ № ________________ | ||||||||||||||||||||||
Поузловой приемки из | среднего | ремонта | водородной системы | |||||||||||||||||||
вид ремонта | наименование узла или оборудования | |||||||||||||||||||||
во время | среднего | ремонта | турбогенератора ТГ– | |||||||||||||||||||
вил ремонта | наименование системы оборудования | |||||||||||||||||||||
Комиссия в составе: | ||||||||||||||||||||||
председатель | ЗНЭЦрем | |||||||||||||||||||||
ЗН цеха-владельца, Ф.И.О. | ||||||||||||||||||||||
члены комиссии | НЭТЦ «АЭР» | |||||||||||||||||||||
должность, цех, Ф.И.О | ||||||||||||||||||||||
ст. мастер ЭЦ | ||||||||||||||||||||||
ст. мастер ЭТЦ «АЭР» | ||||||||||||||||||||||
составила акт в том, что с | по | |||||||||||||||||||||
дата | дата | |||||||||||||||||||||
провела приемку выполненных ремонтных работ на | водородной системе | |||||||||||||||||||||
наименование узла | ||||||||||||||||||||||
турбогенератора ТГ- | ||||||||||||||||||||||
согласно процедуры, программы | ||||||||||||||||||||||
наименование ТИ, проекта и т.д. | ||||||||||||||||||||||
и установила следующие оценки качества: | ||||||||||||||||||||||
№ п/п | Наименование узла | Оценка качества отремонтированного оборудования | Оценка качества выполненных работ | |||||||||||||||||||
1. | Водородная система турбогенератора ТГ– | |||||||||||||||||||||
При этом оформлена следующая техническая документация: | КТК-20 | |||||||||||||||||||||
наименование протоколов контроля, измерений, тех. решения, формуляры, св. документация | ||||||||||||||||||||||
Документация в составе комплекта отчетных документов на ремонт | ||||||||||||||||||||||
турбогенератора ТГ-_______ | в целом будет передана заказчику. | |||||||||||||||||||||
наименование оборудования, системы | ||||||||||||||||||||||
Разрешается дальнейшее производство работ. | ||||||||||||||||||||||
председатель комиссии | ||||||||||||||||||||||
подпись | Ф.И.О. | |||||||||||||||||||||
члены комиссии | ||||||||||||||||||||||
подпись | ФИО | |||||||||||||||||||||
Электростанция | ТВВ-220-2А_____ | Ст. №________ | КТК-20 | |||||||||||||||||||||
Пневматические испытания сборочных единиц. | ||||||||||||||||||||||||
Объект испытания | Испытательная среда | Давление (кгс/см2) | Продолжительность испытаний (мин) | Критерий | Результат испытаний | |||||||||||||||||||
1. | Водородная система без статора | воздух | 4,0±0,2 | 30 | падение давления ≤6,66 гПа (6,5*10-3 кг/см2) | |||||||||||||||||||
Представитель эксплуатации | ( | ) | ||||||||||||||||||||||
(должность, подпись) | (Ф.И.О.) | |||||||||||||||||||||||
Представитель ремонта | ( | ) | ||||||||||||||||||||||
(должность, подпись) | (Ф.И.О.) | |||||||||||||||||||||||
Дата | “ | “ | г. | |||||||||||||||||||||
Электростанция | ||||||||||||||||||||||
Цех-владелец оборудования | ЭЦ | |||||||||||||||||||||
Исполнитель ремонта | ЭТЦ «АЭР» | |||||||||||||||||||||
АКТ № ________________ | ||||||||||||||||||||||
Поузловой приемки из | среднего | ремонта | водяной системы генератора | |||||||||||||||||||
вид ремонта | наименование узла или оборудования | |||||||||||||||||||||
во время | среднего | ремонта | турбогенератора ТГ– | |||||||||||||||||||
вил ремонта | наименование системы оборудования | |||||||||||||||||||||
Комиссия в составе: | ||||||||||||||||||||||
председатель | ЗНЭЦрем | |||||||||||||||||||||
ЗН цеха-владельца, Ф.И.О. | ||||||||||||||||||||||
члены комиссии | НЭТЦ «АЭР» | |||||||||||||||||||||
должность, цех, Ф.И.О | ||||||||||||||||||||||
ст. мастер ЭЦ | ||||||||||||||||||||||
ст. мастер ЭТЦ «АЭР» | ||||||||||||||||||||||
составила акт в том, что с | по | |||||||||||||||||||||
дата | дата | |||||||||||||||||||||
провела приемку выполненных ремонтных работ на | водяной системе | |||||||||||||||||||||
наименование узла | ||||||||||||||||||||||
турбогенератора ТГ- | ||||||||||||||||||||||
согласно процедуры, программы | ||||||||||||||||||||||
наименование ТИ, проекта и т.д. | ||||||||||||||||||||||
и установила следующие оценки качества: | ||||||||||||||||||||||
№ п/п | Наименование узла | Оценка качества отремонтированного оборудования | Оценка качества выполненных работ | |||||||||||||||||||
1. | Водяная система турбогенератора ТГ– | |||||||||||||||||||||
При этом оформлена следующая техническая документация: | КТК-21 | |||||||||||||||||||||
наименование протоколов контроля, измерений, тех. решения, формуляры, св. документация | ||||||||||||||||||||||
Документация в составе комплекта отчетных документов на ремонт | ||||||||||||||||||||||
турбогенератора ТГ-_______ | в целом будет передана заказчику. | |||||||||||||||||||||
наименование оборудования, системы | ||||||||||||||||||||||
Разрешается дальнейшее производство работ. | ||||||||||||||||||||||
председатель комиссии | ||||||||||||||||||||||
подпись | Ф.И.О. | |||||||||||||||||||||
члены комиссии | ||||||||||||||||||||||
подпись | ФИО | |||||||||||||||||||||
Электростанция | ТВВ-220-2А_____ | Ст. №________ | КТК-21 | ||||||||||||||||
Гидравлические испытания сборочных единиц. | |||||||||||||||||||
Объект испытания | Испытательная среда | Давление (кгс/см2) | Продолжительность испытаний (мин) | Критерий | Результат испытаний | ||||||||||||||
1. | Водяная система генератора | вода | 10,0-0,5 | 1440 | утечка не допускается | ||||||||||||||
Примечание: гидроиспытания водяной системы производятся совместно с гидроиспытаниями статора генератора | |||||||||||||||||||
Представитель эксплуатации | ( | ) | |||||||||||||||||
(должность, подпись) | (Ф.И.О.) | ||||||||||||||||||
Представитель ремонта | ( | ) | |||||||||||||||||
(должность, подпись) | (Ф.И.О.) | ||||||||||||||||||
Дата | “ | “ | г. | ||||||||||||||||
Электростанция | ||||||||||||||||||||||
Цех-владелец оборудования | ЭЦ | |||||||||||||||||||||
Исполнитель ремонта | ЭТЦ «АЭР» | |||||||||||||||||||||
АКТ № ________________ | ||||||||||||||||||||||
Поузловой приемки из | среднего | ремонта | возбудителя генератора | |||||||||||||||||||
вид ремонта | наименование узла или оборудования | |||||||||||||||||||||
во время | среднего | ремонта | турбогенератора ТГ– | |||||||||||||||||||
вил ремонта | наименование системы оборудования | |||||||||||||||||||||
Комиссия в составе: | ||||||||||||||||||||||
председатель | ЗНЭЦрем | |||||||||||||||||||||
ЗН цеха-владельца, Ф.И.О. | ||||||||||||||||||||||
члены комиссии | НЭТЦ «АЭР» | |||||||||||||||||||||
должность, цех, Ф.И.О | ||||||||||||||||||||||
ст. мастер ЭЦ | ||||||||||||||||||||||
мастер ЭТЦ «АЭР» | ||||||||||||||||||||||
составила акт в том, что с | по | |||||||||||||||||||||
дата | дата | |||||||||||||||||||||
провела приемку выполненных ремонтных работ на | возбудителе | |||||||||||||||||||||
наименование узла | ||||||||||||||||||||||
турбогенератора ТГ- | ||||||||||||||||||||||
согласно процедуры, программы | ||||||||||||||||||||||
наименование ТИ, проекта и т.д. | ||||||||||||||||||||||
и установила следующие оценки качества: | ||||||||||||||||||||||
№ п/п | Наименование узла | Оценка качества отремонтированного оборудования | Оценка качества выполненных работ | |||||||||||||||||||
1. | Возбудитель турбогенератора ТГ– | |||||||||||||||||||||
При этом оформлена следующая техническая документация: | КТК-22-__, [H] КТК-24, | |||||||||||||||||||||
акт осмотра №_________ | ||||||||||||||||||||||
наименование протоколов контроля, измерений, тех. решения, формуляры, св. документация | ||||||||||||||||||||||
Документация в составе комплекта отчетных документов на ремонт | ||||||||||||||||||||||
турбогенератора ТГ-_______ | в целом будет передана заказчику. | |||||||||||||||||||||
наименование оборудования, системы | ||||||||||||||||||||||
Разрешается дальнейшее производство работ. | ||||||||||||||||||||||
председатель комиссии | ||||||||||||||||||||||
подпись | Ф.И.О. | |||||||||||||||||||||
члены комиссии | ||||||||||||||||||||||
подпись | ФИО | |||||||||||||||||||||
АКТ № _____________ от _________ (дата) осмотра неразбираемых болтовых соединений корпуса статора возбудителя генератора ст.№ (наименование объекта) Комиссия в составе: Ст. мастер (мастер) ЭЦ (Ф.И.О.) Представители подр. орг-ции: (должность, Ф.И.О.) (должность, Ф.И.О.) произвела осмотр неразбираемых болтовых соединений корпуса статора возбудителя (наименование объекта) генератора ст. № на предмет ослабления затяжки, коррозии, повреждений и т.д. во время среднего ремонта генератора ст. № . (вид ремонта) Осмотрены болтовые соединения креплений следующих узлов: 1. крепление кронштейнов бандажа лобовых частей обмотки статора; 2. крепление шинодержателей к корпусу; 3. крепление шин планками к шинодержателям. Установлено, что перечисленные болтовые соединения соответствуют УТТ. | |||||
Ст. мастер (мастер) ЭЦ: | |||||
должность | подпись | Ф.И.О. | |||
Представители подрядной | |||||
организации: | должность | подпись | Ф.И.О. | ||
должность | подпись | Ф.И.О. |

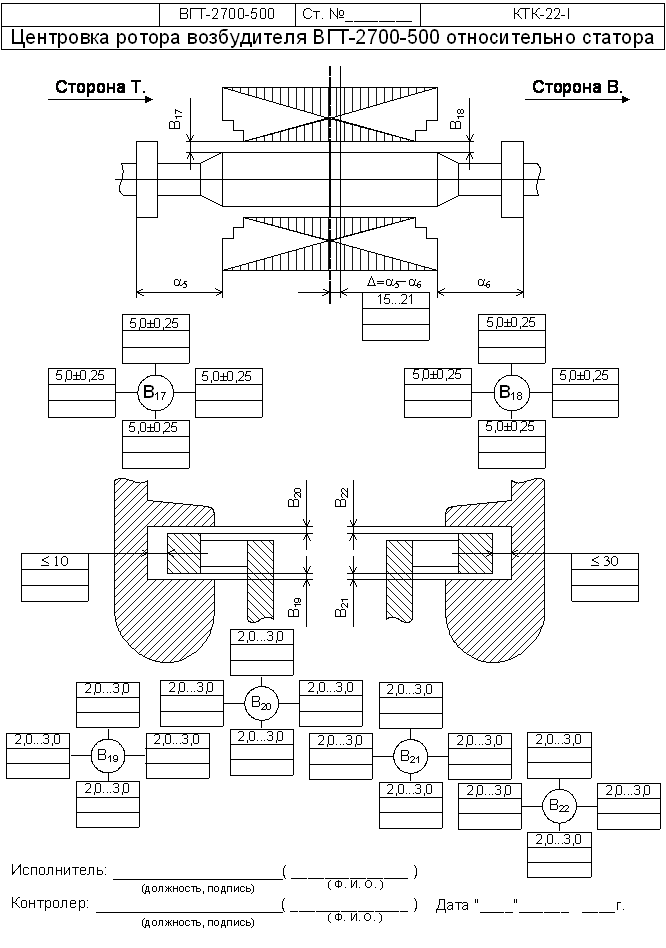

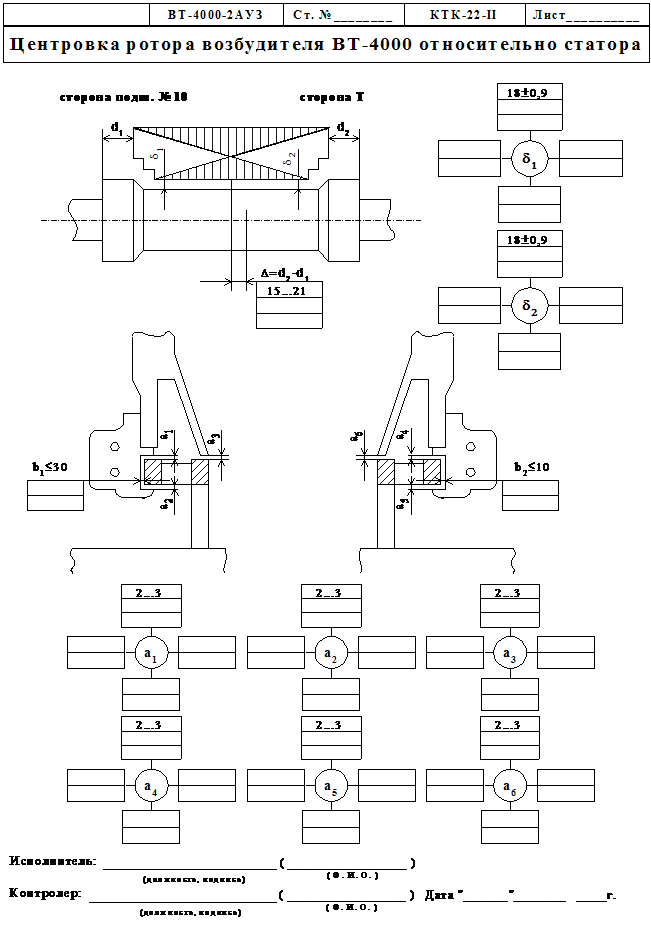

Электростанция | ВГТ-2700-500А (ВТ-4000-2АУ3) | Ст. №________ | КТК-22-III | ||||||||||||||||||
Проверка установки балансировочных грузов возбудителя генератора (до ремонта) | |||||||||||||||||||||
Балансировочные грузы в торцевых плоскостях ступиц вентиляторов: | |||||||||||||||||||||
со стороны турбины | со стороны подвозбудителя | ||||||||||||||||||||
Положение*, градусы (часы) | Количество грузов | Положение*, градусы (часы) | Количество грузов | ||||||||||||||||||
Проверено крепление балансировочных грузов на неснимаемых частях ротора возбудителя генератора**. Повреждения креплений и грузов отсутствуют.
* Начало угловой шкалы – по оси большого зуба полюса I, направление по вращению ротора. Допускается указывать положение грузов по 12-часовой шкале, где 12 часов соответствует оси большого зуба полюса I. В случае отсутствия маркировки полюсов, предварительно, перед отметкой положения грузов, необходимо отмаркировать полюса краской (либо маркером). Началом угловой шкалы (положение 12 часов) следует считать ось большого зуба полюса, отмаркированного как «I».
** Проверяется только при капитальном ремонте. Представитель ЭЦ( ) (куратор):(должность, подпись) (Ф.И.О.) Представитель ()подрядной орг-ции:(должность, подпись) (Ф.И.О.) Представитель()ОКМИД:(должность, подпись) (Ф.И.О.) Представитель()ЦЦР:(должность, подпись) (Ф.И.О.) Дата“ “ г. Электростанция ВГТ-2700-500А
(ВТ-4000-2АУ3) Ст. №________ КТК-22-IVПроверка установки балансировочных грузов
возбудителя генератора (после ремонта) Балансировочные грузы в торцевых плоскостях ступиц вентиляторов: со стороны турбины со стороны подвозбудителя Положение*,
градусы (часы) Количество грузов Положение*,
градусы (часы) Количество грузов
Положение балансировочных грузов соответствует состоянию при проверке установки грузов до ремонта (КТК-22-III).
Проверено крепление балансировочных грузов на неснимаемых частях ротора возбудителя генератора**. Повреждения креплений и грузов отсутствуют.
* Начало угловой шкалы – по оси большого зуба полюса I, направление по вращению ротора. Допускается указывать положение грузов по 12-часовой шкале, где 12 часов соответствует оси большого зуба полюса I. В случае отсутствия маркировки полюсов, предварительно, перед отметкой положения грузов, необходимо отмаркировать полюса краской (либо маркером). Началом угловой шкалы (положение 12 часов) следует считать ось большого зуба полюса, отмаркированного как «I».
** Проверяется только при капитальном ремонте. Представитель ЭЦ( ) (куратор):(должность, подпись) (Ф.И.О.) Представитель ()подрядной орг-ции:(должность, подпись) (Ф.И.О.) Представитель()ОКМИД:(должность, подпись) (Ф.И.О.) Представитель()ЦЦР:(должность, подпись) (Ф.И.О.) Дата“ “ г.

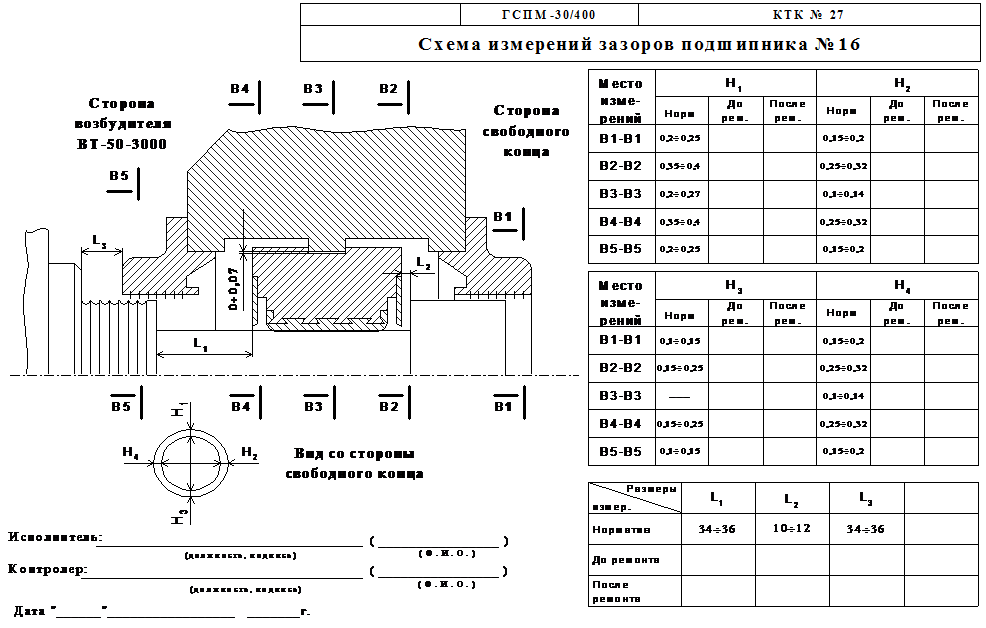

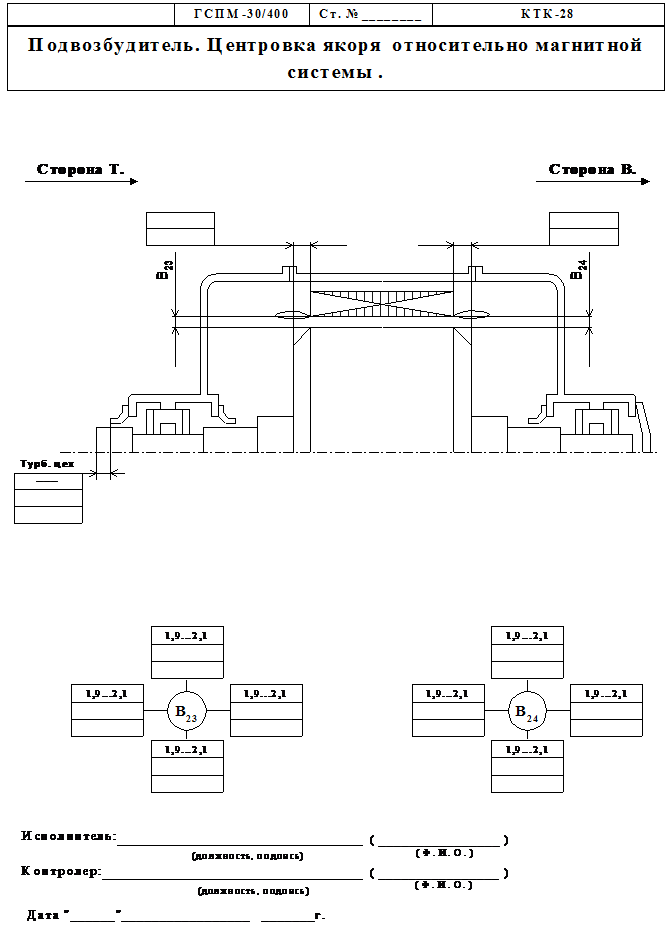

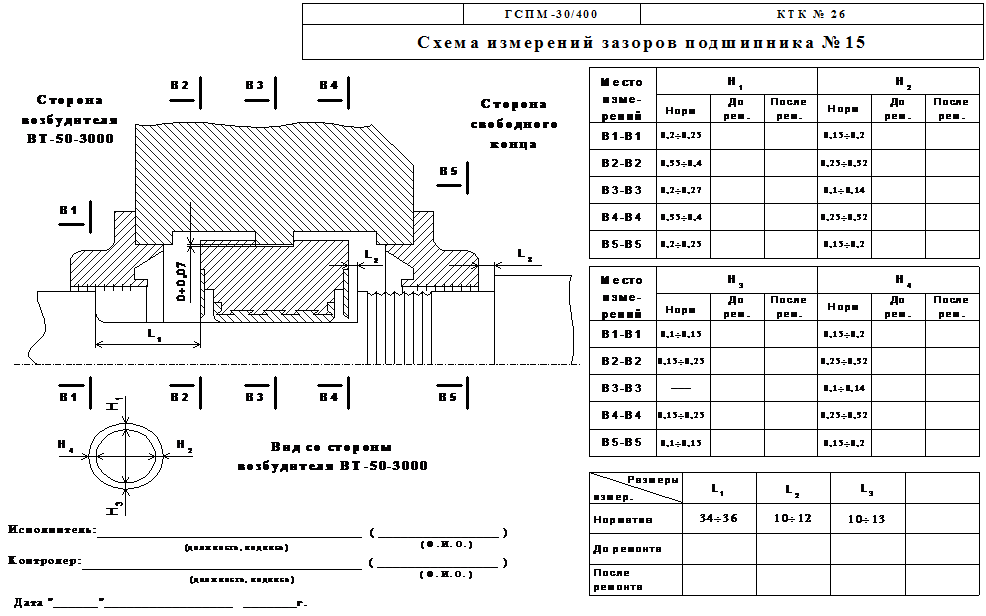

Электростанция | ТВВ-220-2А____ | Ст. №________ | КТК-24 | ||||||||||||||||
Гидравлические испытания сборочных единиц. | |||||||||||||||||||
Объект испытания | Испытательная среда | Давление (кгс/см2) | Продолжительность испытаний (мин) | Критерий | Результат испытаний | ||||||||||||||
1. | Воздухоохладители возбудителя ВГТ-2700-500 (ВТ-4000-2АУЗ): | ||||||||||||||||||
воздухоохладитель №1 | вода | 3,0-0,5 | 30 | утечки не допускается | |||||||||||||||
воздухоохладитель №2 | вода | 3,0-0,5 | 30 | ||||||||||||||||
воздухоохладитель №3 | вода | 3,0-0,5 | 30 | ||||||||||||||||
воздухоохладитель №4 | вода | 3,0-0,5 | 30 | ||||||||||||||||
Представитель эксплуатации | ( | ) | |||||||||||||||||
(должность, подпись) | (Ф.И.О.) | ||||||||||||||||||
Представитель ремонта | ( | ) | |||||||||||||||||
(должность, подпись) | (Ф.И.О.) | ||||||||||||||||||
Дата | “ | “ | г. | ||||||||||||||||
Электростанция | ||||||||||||||||||||||
Цех-владелец оборудования | ЭЦ | |||||||||||||||||||||
Исполнитель ремонта | ЭТЦ «АЭР» | |||||||||||||||||||||
АКТ № ________________ | ||||||||||||||||||||||
Поузловой приемки из | среднего | ремонта | подвозбудителя генератора | |||||||||||||||||||
вид ремонта | наименование узла или оборудования | |||||||||||||||||||||
во время | среднего | ремонта | турбогенератора ТГ– | |||||||||||||||||||
вил ремонта | наименование системы оборудования | |||||||||||||||||||||
Комиссия в составе: | ||||||||||||||||||||||
председатель | ЗНЭЦрем | |||||||||||||||||||||
ЗН цеха-владельца, Ф.И.О. | ||||||||||||||||||||||
члены комиссии | НЭТЦ «АЭР» | |||||||||||||||||||||
должность, цех, Ф.И.О | ||||||||||||||||||||||
ст. мастер ЭЦ | ||||||||||||||||||||||
ст. мастер ЭТЦ «АЭР» | ||||||||||||||||||||||
составила акт в том, что с | по | |||||||||||||||||||||
дата | дата | |||||||||||||||||||||
провела приемку выполненных ремонтных работ на | подвозбудителе | |||||||||||||||||||||
наименование узла | ||||||||||||||||||||||
турбогенератора ТГ- | ||||||||||||||||||||||
согласно процедуры, программы | ||||||||||||||||||||||
наименование ТИ, проекта и т.д. | ||||||||||||||||||||||
и установила следующие оценки качества: | ||||||||||||||||||||||
№ п/п | Наименование узла | Оценка качества отремонтированного оборудования | Оценка качества выполненных работ | |||||||||||||||||||
1. | Подвозбудитель турбогенератора ТГ– | |||||||||||||||||||||
При этом оформлена следующая техническая документация: | КТК-26, КТК-27 | |||||||||||||||||||||
КТК-28 | ||||||||||||||||||||||
наименование протоколов контроля, измерений, тех. решения, формуляры, св. документация | ||||||||||||||||||||||
Документация в составе комплекта отчетных документов на ремонт | ||||||||||||||||||||||
турбогенератора ТГ-_______ | в целом будет передана заказчику. | |||||||||||||||||||||
наименование оборудования, системы | ||||||||||||||||||||||
Разрешается дальнейшее производство работ. | ||||||||||||||||||||||
председатель комиссии | ||||||||||||||||||||||
подпись | Ф.И.О. | |||||||||||||||||||||
члены комиссии | ||||||||||||||||||||||
подпись | ФИО | |||||||||||||||||||||
Электростанция | Блок _____ | Формуляр №13. | Лист/ листов ___/___ | ||
Сборка фланцевых соединений. | |||||
Система/установка ________________________________________________ (наименование, обозначение) | Электрический цех | ||||
Предприятие исполнитель ремонта ____________________ | |||||
Оборудование ____________________________________________________ (наименование, обозначение) | |||||
Дата _____._____. 200 г. | |||||
При выполнении работ по сборке фланцевого соединения производился визуальный контроль и измерения, в результате которых установлено следующее: | |||||
Тип соединения: | € «выступ - выступ» | € «выступ - впадина» | € «шип - паз» | ||
(нужное отметить) | € «паз - плоскость» | € «впадина - плоскость» | € «замок» | ||
Глубина впадины, мм: | Высота выступа/шипа, мм | ||||
Размеры упл. поверхн., мм: | фланец №1 | Æ внешн. | Æ внутр. | ||||||||
фланец №2 | Æ внешн. | Æ внутр. | |||||||||
Отверстия под крепеж: | количество | шт. | Æ | мм | |||||||
Крепеж: | Шпилька/болт | Æ | мм | мм | длина | мм | |||||
гайка | размер под ключ | ||||||||||
Состояние уплотнительной поверхности: | ||||||
Удовлетворительное, дефектов не обнаружено | € | |||||
Удовлетворительное, с допустимыми дефектами | € | |||||
Отдельные (нужное отметить) | € Вмятины | € Радиальные | € По окружности | В радиальном направлении не более 1/4 ширины уплотнительной поверхности, а по окружности – не более 1/10 ее длины, но не более 15 мм | ||
€ Риски | € Радиальные | € По окружности | ||||
€ Царапины | € Радиальные | € По окружности | ||||
Материал прокладки: | € Паронит | € Графит | € Резина |
(нужное отметить) | € Металл | € Картон | € Другое |
Марка прокладки:____________________________ | Изготовитель:________________________________ |
Размеры прокладки, мм: | Æ внеш. | Æ внутр. | толщина |
Ключ: | Инв. № | |||
Мерительный инструмент: | Инв. № | |||
Последовательность затяжки: | Крестообразная (3-4 прохода), согласно Схеме затяжки. |
Число проходов: (отметить нужное количество) | 1 | 2 | 3 | 4 | Схема затяжки | |
Крутящий момент в проходе, кг´м (Н´м): | ||||||
Зазор между фланцами в проходе, мм: | ||||||
По окончанию сборки произведено измерение равномерности кругового зазора фланцевого соединения, отклонений от требований НТД нет. Исполнитель ____________________________(ФИО, подпись) |
