Ограничители с фарфоровым корпусом серии EXLIM/ В конструкции использован успешный опыт, накопленный за 70 лет применения в различных условиях эксплуатации в разных странах мира (первоначально изделия представляли собой разрядники из двуокиси кремния с искровым промежутком). Ограничители серии EXLIM соответствуют своему наименованию: это сокращение слов Excellent voltage LIMiters-первоклассные ограничители напряжения.

Каждый ОПН состоит из одного или нескольких модулей. Модуль состоит из фарфорового корпуса, в котором располагается колонка из варисторов на основе оксида цинка и разделительных элементов. Последовательность расположения внутренних компонентов задается электрической конструкцией, поэтому необходимо, чтобы эти модули были последовательно смонтированы на месте в заданном порядке, согласно маркировке. Рекомендуется обратиться к инструкциям по монтажу, прилагаемым к каждому ОПН.

Для длинных ОПН часто требуются внешние экраны (входят в комплект поставки) для поддержания однородного и приемлемого распределения потенциала по всей длине ограничителя. Поэтому эксплуатация таких ОПН без экранов, выравнивающих распределение потенциала, может привести к неисправности ОПНа и сделать недействительными гарантийные обязательства АББ.

Стандартный цвет фарфора - коричневый, но серый фарфор может поставляться по запросу.

Ограничители всегда поставляются в упаковке, пригодной для морской транспортировки.

Уплотнительная система и функция сброса давления

Металлические фланцы сцементированы с фарфоровой покрышкой. Крепление фланцев цементированием придает ОПН более высокую механическую прочность. Особенно это касается ОПН, состоящих из нескольких модулей.

Уплотнение на торцах модулей состоит из мембраны, изготовленной из нержавеющей стали, и кольцевых резиновых прокладок. Мембрана эксцентрически крепится к фланцу и создает постоянное давление на резиновую прокладку, лежащую на поверхности изолятора. Такая система обеспечивает эффективное уплотнение даже при старении прокладки. Она также служит для фиксации колонки варисторов в продольном направлении с помощью пружин. Уплотнение каждого собранного модуля проверяется в ходе приемо-сдаточных испытаний.

Уплотнительная система выполняет также роль предохранительного устройства. Если по какой-либо причине ограничитель перегружается, и при этом внутри модуля повышается давление, мембрана под давлением газов отгибается, и ионизированный газ выходит через сопла. Сопла направлены встречно по отношению друг к другу, что создает встречное направление газовых потоков, предотвращая разрушение изолятора.

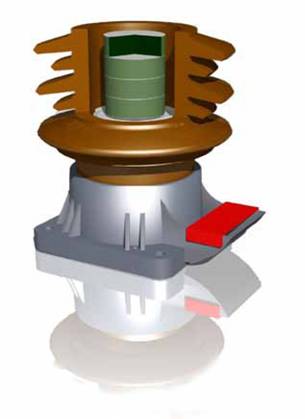

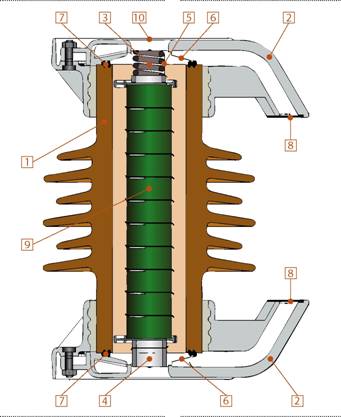

Силикагель 9 Колонка варисторов

1 Фарфоровая покрышка 6 Уплотнительная мембрана

2 Канал сброса давления 7 Уплотнительная прокладка

EXLIM конструкция

3 Пружина 8 Индикаторная пластина

Медная пластина 10 Крышка фланца

Механическая прочность

Механическая прочность покрышки определяется в соответствии со стандартом МЭК 60099-4. Поэтому гарантированная средняя разрушающая нагрузка (MBL) по меньшей мере на 20 % выше расчетной величины для кратковременной рабочей нагрузки (SSL). Изолирующее основание (если оно входит в комплект поставки) соответствует прочности покрышки.

Расчетная долговременная нагрузка (SLL) должна быть ограничена 40 % от значения SSL в соответствии со стандартом МЭК 60099-4.

Ограничители с механической прочностью, превышающей указанную в каталоге, поставляются по запросу.

Механическая нагрузка - горизонтальная (консольная) нагрузка

Максимальная допустимая длительная горизонтальная нагрузка рассчитывается как максимальный длительный (статический) момент, деленный на расстояние между основанием ОПН и центром приложения нагрузки на выводах.

Длительно-допустимый ток через ограничитель составляет несколько мА. Следовательно, при использовании более легкого контактного зажима и/или более легкого шлейфа можно значительно снизить требование к механической прочности ОПНа.

Монтаж, техническое обслуживание и контроль

Ограничители серии EXLIM предназначены для вертикальной установки в пространстве. ОПН легки в установке и не требуют специального инструмента или измерительных приборов при монтаже. По запросу могут быть поставлены ограничители для подвесного или «перевернутого» монтажа, или для установки под углом.

Правильно выбранный и смонтированный ОПН практически не нуждается в каком-либо техническом обслуживании при эксплуатации. Если по каким-либо причинам контроль за состоянием ОПН все-таки необходим, то для этого можно использовать систему мониторинга EXCOUNT-II, которая позволяет измерять активную составляющую тока утечки.
