EXCOUNT-II
Прибор контроля ОПН - EXCOUNT-II, который выпускает компания ABB. Устройство онлайн-мониторинга EXCOUNT-II является флагманом нашей линейки, и его необычный внешний вид сочетается с самыми эффективными функциональными возможностями. Сюда относятся различные функции подсчета импульсов и все основные функции измерения тока утечки. EXCOUNT-II позволяет пользователям отслеживать перенапряжения в сети, а также проводить оперативный контроль ОПН на современном уровне.

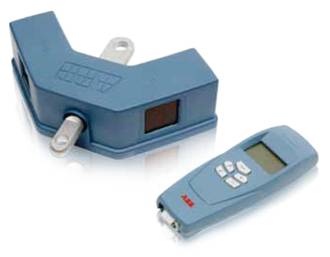

Особенности конструкцииEXCOUNT-II является уникальной системой контроля, которая может использоваться как средство оценки состояния всего оборудования подстанции путем контроля перенапряжений, передаваемых на вход и выход сети. На каждый ОПН устанавливается датчик, который регистрирует общее количество разрядов, амплитуду, дату и время возникновения перенапряжений, а также ток утечки через ОПН. Измерения можно считывать удаленно, с помощью портативного трансивера (и наружной антенны, заказываемой дополнительно).
Удаленное считывание информации повышает безопасность персонала по сравнению с традиционными счетчиками. При дистанции связи до 60 м (120 м с наружной антенной) необязательно находиться даже в пределах периметра подстанции, так что не требуется оформлять допуски или нанимать обученных специалистов-электриков для выполнения работы.
Затем данные измерений можно передать на компьютер для статистического анализа. В комплект EXCOUNT-II входит также специальное программное обеспечение, которое облегчает загрузку данных измерений с приемопередатчика и позволяет выполнить анализ и учет полученной информации.
Регистрация перенапряженийСистема EXCOUNT-II больше чем просто счетчик. Помимо прочего она регистрирует дату и время, а также амплитуду импульса перенапряжения при каждом разряде тока свыше 10 А на ОПН. Благодаря измерению времени и амплитуды пользователь получает лучшую информацию о перенапряжениях в сети и о работе ОПН.
Измерение тока утечки и контроль состоянияEXCOUNT-II предоставляет пользователю возможность измерения как полного тока утечки, так и активной составляющей тока утечки через ОПН. Измерение активной составляющей тока является хорошим индикатором состояния ОПН и его пригодности к дальнейшей эксплуатации. Применяемый метод измерения базируется на анализе третьей гармоники и считается самым надежным методом измерения для контроля состояния согласно МЭК 60099-5.
Безопасность и надежностьДатчик установлен в герметичном корпусе, стойким к атмосферным воздействиям. Он предназначен для наружной установки и выдерживает такой же ток взрывобезопасности, как и ОПН, с которым он соединен. Датчик не требует какого-либо внешнего источника питания, так как имеет собственный внутренний источник, представляющий собой конденсатор большой емкости, автоматически подзаряжаемый от солнечной батареи и от датчика электрического поля.
Технические характеристики EXCOUNT-II
| Общие положения | |
| Климатические условия | Герметичное водонепроницаемое исполнение, IP67 |
| Ток взрывобезопасности | 65 кА в соответствии с МЭК 60099-4 |
| Питание | Встроенные фотоэлементы и датчик электрического поля (с вариантом питания от батареек для ЗРУ) |
| Регистрация перенапряжений | |
| Минимальный порог счета | 10 A |
| (8/20 мкс) | |
| Классификация амплитуд (8/20 мкс) | 10-99 A |
| 100-999 A | |
| 1000-4 999 A | |
| 5 000-9 999 A | |
| > 10000 A | |
| Метка времени | Да |
| Временная разрешающая способность | < 0,5 с |
| Объем памяти | 1 000 регистраций (циклический переход) |
| Измерение тока утечки | |
| Диапазон измерения полного тока утечки | 0,2-12 мАпИк. |
| Диапазон измерения активной составляющей тока утечки (пиковый уровень) | 10-2 000 м^ |
| Частотный диапазон измерения | 48-62 Гц |
Прибор контроля EXCOUNT-II предлагается для двух различных частот, в зависимости от национальных норм. За информацией следует обращаться в АББ.

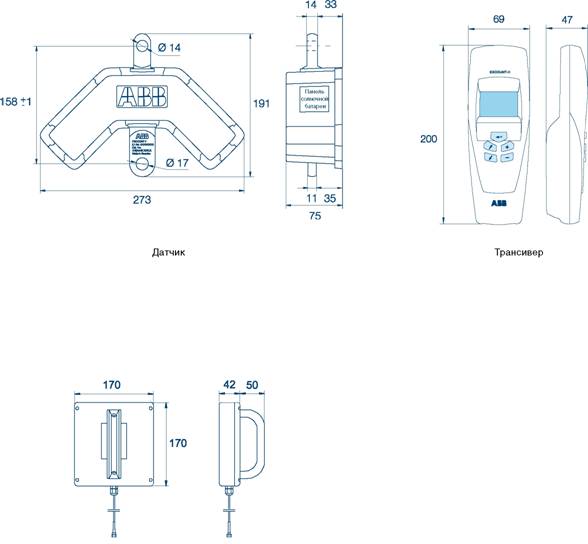

Датчик
| Модель | Частота |
| 1HSA441 000-A | для 868,35 МГц |
| 1HSA441 000-C | для 916,50 МГц |
| Датчики для «перевернутого» монтажа | |
| Модель | Частота |
| 1HSA441 000-D | для 868,35 МГц |
| 1HSA441 000-E | для 916,50 МГц |
| Модель приемопередатчика 1 | |
| Применение: измерение полного тока утечки и параметров перенапряжений | |
| Модель | Частота |
| 1 HSA442 000-C | для 868,35 МГц |
| 1 HSA442 000-E | для 916,50 МГц |
| Модель приемопередатчика 2 | |
| Применение: измерение полного тока утечки, активной составляющей тока утечки и параметров перенапряжений. | |
| Модель | Частота |
| 1 HSA442 000-A | для 868,35 МГц |
| 1 HSA442 000-D | для 916,50 МГц |
| Наружная антенна | |
| Модель | Частота |
| 1 HSA446 000-A | для 868,35 МГц |
| 1 HSA446 000-B | для 916,50 МГц |
Наружная антенна
