Малогабаритное КРУ-6 (10) кВ «ОНЕГА-М»

КОМПЛЕКТНЫЕ РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА

  1. НАЗНАЧЕНИЕ

Моноблок КРУ «Онега-М» ТУ 3414-032-45567980-2003 комплектное распределительное устройство, предназначенное для работы в составе распределительных устройств трехфазного переменного тока частотой 50 Гц, номинальным напряжением (6) 10 кВ, с изолированной или заземленной через дугогасительный реактор нейтралью.

Условия эксплуатации:

  1. высота установки над уровнем моря - не более 1000 м;
  2. рабочий диапазон температур окружающего воздуха от минус 25° С до плюс 40° С;
  3. относительная влажность воздуха не более 80% при температуре плюс 15° С;
  4. тип атмосферы I I по ГОСТ 15150-69;
  5. окружающая среда - невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих материалы и изоляцию;
  6. температура окружающего воздуха при хранении упакованных и законсервированных изделий от минус 50° С до плюс 40° С.
ОСНОВНОЕ ОБОРУДОВАНИЕ

Для комплектации моноблока КРУ «Онега-М» используется следующее оборудование российских производителей:

  1. вакуумные выключатели серии BB/TEL («Таврида Электрик», г. Москва);
  2. трехпозиционные выключатели нагрузки с элегазовой изоляцией типа ВТЭ («ПО Элтехника», г. Санкт-Петербург);
  3. трехпозиционные разъединители с элегазовой изоляцией типа РТЭ («ПО Элтехника», г. Санкт- Петербург);
  4. разъединитель заземляющий ЗР-М 10/630/20 («ПО Элтехника», г. Санкт-Петербург);
  5. трансформаторы тока ТОЛ-10 («Свердловский завод трансформаторов тока», г. Екатеринбург);
  6. ограничители перенапряжений PT/TEL («Таврида Электрик», г. Москва);
  7. блок релейной защиты РС 80 М3 («Электроаппарат» г. Чебоксары).

Сетка схем функций моноблока КРУ «Онега-М», а так же внешний вид и габаритные размеры приведены в Приложении 1.

  1. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические характеристики моноблока КРУ «Онега-М» приведены в таблице 1. Таблица 1

Наименование параметраЗначение
1Номинальное напряжение, кВ6,0; 10,0
2Наибольшее рабочее напряжение, кВ7.2, 12
3Номинальный ток главных цепей, А630
4Номинальный ток сборных шин, А630
5Ток электродинамической стойкости, кА51
6Ток термической стойкости длительностью 2с, кА20
7Номинальный ток отключения силовых выключателей, кА12,5; 20
8Испытательное напряжение промышленной частоты 50Гц:

  1. изоляции главной цепи, кВ
  2. изоляции вторичных цепей, кВ
42

2

9Грозовой импульс, кВ75
10Электрическое сопротивление изоляции:

  1. главных токоведущих цепей, МОм, не менее
  2. цепей управления и вспомогательных цепей, МОм, не менее
1000

1

11Ресурс по механической стойкости (количество циклов В—п.-О1):

  1. силовых выключателей
  2. выключателей нагрузки и разъединителей
  3. заземляющих разъединителей
50000

2000

500/2000

12Коммутационный ресурс (количество циклов В—п.-О):

  1. силовых выключателей, при токе отключения 20 кА, не менее
  2. выключателей нагрузки, при токе отключения 630 А, не менее
50

100

13Собственное время включения, с, не более:

  1. силовых выключателей
  2. выключателей нагрузки (с предварительно взведённой пружиной)
  3. время взвода пружины электродвигательным приводом
0,1

0,1

5,0

14Собственное время отключения, с, не более:

  1. силовых выключателей
  2. выключателей нагрузки с электромагнитом отключения
0,04

0,1

15Срок службы до списания, лет, не менее25
16Степень защиты по ГОСТ 14254-96IP31
17Масса, кг, не более950
  1. УСТРОЙСТВО основных узлов

Общее устройство моноблока КРУ «Онега-М».

Моноблок представляет собой металлоконструкцию, изготовленную из оцинкованной стали толщиной 2 мм. Детали металлоконструкции изготовлены на высокоточном оборудовании с ЧПУ методом холодной штамповки. Все соединения несущих элементов конструкции выполнены на усиленных стальных вытяжных заклепках.

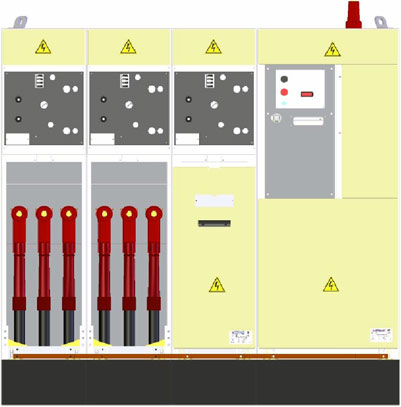

моноблок КРУ «Онега-М»

Наружные элементы конструкции - передние и боковые панели и т. д. окрашены порошковой краской RAL 7032.

Моноблок имеет повышенную надежность за счет следующих конструктивных особенностей: внутренняя ошиновка выполнена изолированными шинами, подключение силовых кабелей отходящих линий осуществляется с помощью кабельных адаптеров, отсеки подключения кабельных линий выполнены полностью изолированными.

Эксплуатационные расходы по моноблоку снижены за счет применения элегазовых коммутационных аппаратов, не требующих технического обслуживания на весь срок службы (25 лет).

В моноблоке применена релейная защита, работающая без оперативного тока.

В нормальном режиме оперативное питание цепей блока управления (БУ/TEL-110/220-12-03А) вакуумным выключателем ВВ/TEL осуществляется от ЩСН с АВР по 0,4 кВ. Данное питание является не гарантированным и обеспечивает оперирование выключателем в нормальном режиме.

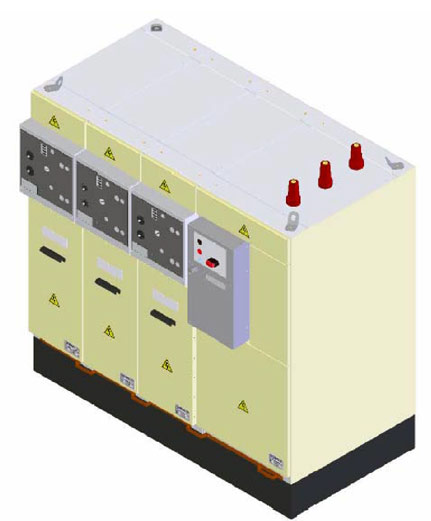

ячейки Онега-М

В аварийном режиме, при отсутствии оперативного питания от ЩСН, отключение выключателя осуществляется за счет питания от вторичных цепей трансформаторов тока (ТТ) с помощью входа «Режим токового отключения». При замкнутом входе, операция отключения выполняется по команде принятой входом «Отключение СК», при этом время отключения выключателя не зависит от времени заряда конденсатора отключения.

Для первого включения выключателя, при отсутствии оперативного питания от ЩСН, питание на блок управления выключателя подается через вход «Всп. Питание» от блока механического включения БМВ/TEL.

Защита силового понижающего трансформатора 6(10)/0,4 выполнена по трехфазной трех релейной схеме МТЗ с использованием токового реле, не требующего оперативного питания типа РС 80М3 (многофункциональное статическое трехфазное реле максимального тока) или другого реле, аналогичного VIP-300, применяемому в КРУ RM-6;

Контроль ОЗЗ и защита от ОЗЗ выполняется при помощи устройства УСЗ-3М.

Силовой выключатель.

В моноблоке устанавливается силовой выключатель типа BB/TEL-10-20/1000 У2 ТШАГ 674152.004 ТУ, имеющий высокий коммутационный ресурс - 50000 циклов В—п-О, и повышенный гарантийной срок эксплуатации - 7 лет.

Выключатель нагрузки.

В моноблоке устанавливаются трехпозиционные выключатели нагрузки с элегазовой внутренней изоляцией. Корпус выключателя нагрузки изготовлен из полимерного изоляционного материала и заполнен элегазом при небольшом избыточном давлении (0,3 кгс/см²). Внутри корпуса расположены три полюса, расположенные на общем вращающемся вале, на котором закреплены три пары подвижных контактов. Подвижные контакты выключателя могут занимать три положения - «включено», «отключено» и «заземлено», что обеспечивает выполнение функций выключателя нагрузки и заземляющего разъединителя одним коммутационным аппаратом.

Выключатель нагрузки КРУ

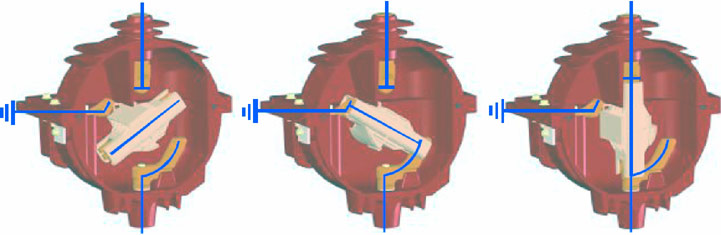

Положения аппарата «отключено», «заземлено», «включено»

Привод выключателя нагрузки выполнен в виде отдельного узла и представляет собой пружинный механизм, обеспечивающий вращение вала с требуемыми параметрами угла поворота, скорости и направления вращения. Привод приводится в действие оператором при помощи съемной рукоятки, либо дистанционно, при помощи мотор-редуктора или электромагнита управления.

Выбор типа привода зависит от назначения коммутационного аппарата и исполнения моноблока. Ниже перечислены возможные типы приводов и их эксплуатационное назначение:

  1. Тип 1 - привод ручного оперирования. Операции включения и отключения выполняются вручную, с независимой от действий оператора скоростью перемещения контактов.
  2. Тип 1М - моторизованная версия привода типа Тип 1, обеспечивающая местное ручное и дистанционное (при помощи электрического мотор-редуктора) оперирование. Время взвода пружины моторным приводом - не более 5 секунд (при номинальном рабочем напряжении питания мотор-редуктора).
  3. Тип 2 - привод ручного оперирования с функцией быстродействующего автоматического отключения. Во время выполнения вручную операции включения одновременно происходит взведение пружины, приводящей во вращение вал выключателя во время операции отключения. Операция отключения может быть выполнена при помощи электромагнита управления или нажатии рычага отключения на лицевой панели. Размыкание контактов при отключении происходит в течение короткого промежутка времени (не более 100 мс с момента подачи напряжения на электромагнит).

Органы управления выключателем нагрузки выведены на лицевую панель привода. Ручные операции приводом выполняются при помощи специальной рукоятки, причем, для коммутации линейных контактов и контактов заземления рукоятку необходимо вставлять в разные гнезда.

Приводы выключателей нагрузки оборудованы встроенными механизмами блокировок, исключающими ошибочные действия оператора при оперировании. При включенных контактах заземления, гнездо для оперирования линейными контактами оказывается закрытым специальной шторкой, не позволяющей вставить рукоятку.

Такой же шторкой закрывается и гнездо для оперирования заземляющими контактами при включенном положении линейных контактов.

Разъединитель.

Применяемые в моноблоке разъединители по своему конструктивному исполнению и принципу работы не отличаются от описанных выше выключателей нагрузки. Разъединители могут комплектоваться приводами Тип 1 и Тип 1М.

Заземляющий разъединитель.

Заземляющий разъединитель типа ЗР-М представляет собой основание из листовой стали, на котом установлены три опорных изолятора с контактными площадками и контактами заземления. Подвижная контактная часть заземляющего разъединителя состоит из П-образной штанги, на которой закреплен общий для всех трех полюсов нож заземления. Штанга соединена с основанием при помощи двух шарниров, вокруг которых она может вращаться и занимать два крайних положения, соответствующих замкнутому и разомкнутому состоянию контактов заземления. Управление положением штанги осуществляется при помощи тяги, соединенной с приводом.

  1. СИСТЕМА БЕЗОПАСНОСТИ

В моноблоке КРУ «Онега-М» предусмотрена многоуровневая система безопасности при эксплуатации, исключающая ошибочные действия обслуживающего персонала.

Механические блокировки.

Перечень возможных механических блокировок:

  1. блокировка, не допускающая оперирование разъединителем при включенном силовом выключателе;
  2. блокировка, не допускающая включение заземляющего разъединителя при замкнутой линейной цепи;
  3. блокировка, не позволяющая включение разъединителей и выключателей нагрузки при включенном заземляющем разъединителе;
  4. блокировка, не допускающая открывания панели кабельного отсека при включенном выключателе нагрузки;
  5. блокировки от оперирования коммутационными аппаратами на основе замковых механизмов.

Блоки индикации наличия напряжения позволяют определять наличие высокого напряжения и выполнять проверку фазировки главных цепей без открывания панелей моноблока.

Указатели положений коммутационных аппаратов жёстко связаны с валом аппарата и гарантировано показывают положение коммутационных аппаратов.

В дополнение к стандартным блокировкам, любая из операций выключателей нагрузки или разъединителей может быть заблокирована при помощи навесных замков.
