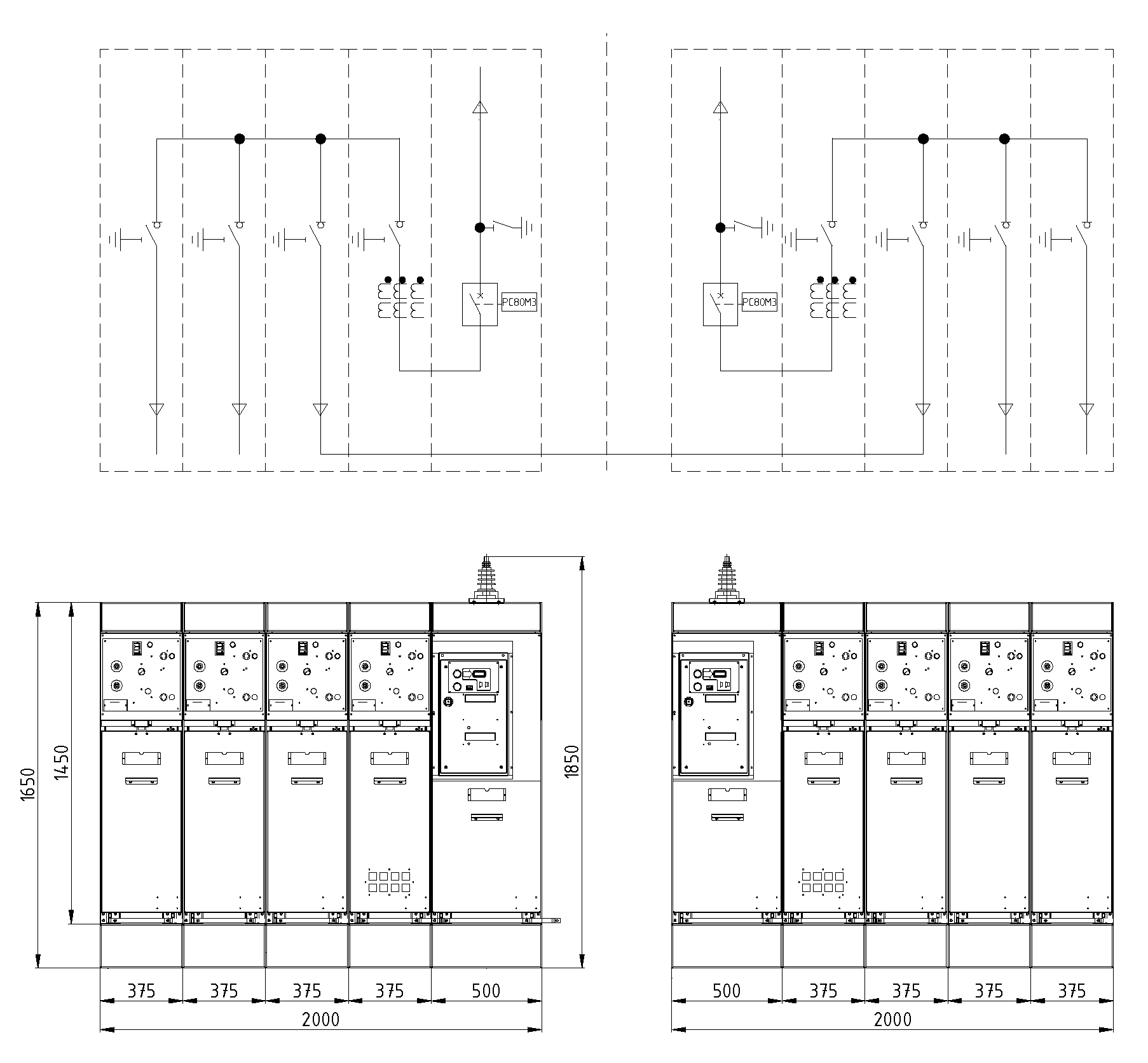

Схема РУВН на базе моноблока КРУ «Онега-М» без АВР

Схема РУВН на базе моноблока КРУ «Онега-М» без АВР

Возможна организация как верхнего, так и нижнего ввода от силового трансформатора.

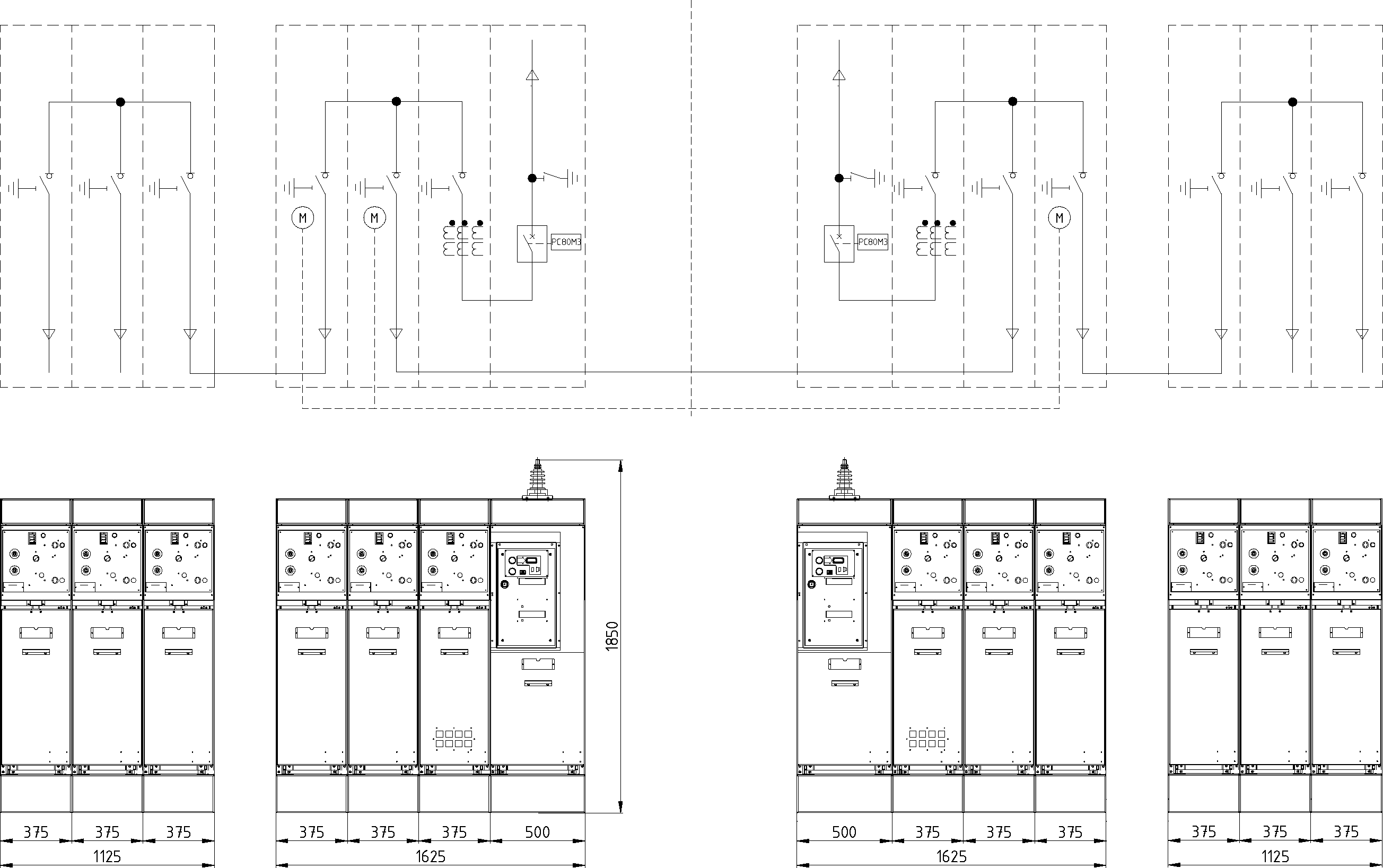

Схема РУВН на базе моноблока КРУ «Онега-М» с АВР, выполненном на выключателях нагрузки

Схема РУВН на базе моноблока КРУ «Онега-М» с АВР, выполненном на выключателях нагрузки

Возможна организация как верхнего, так и нижнего ввода от силового трансформатора.

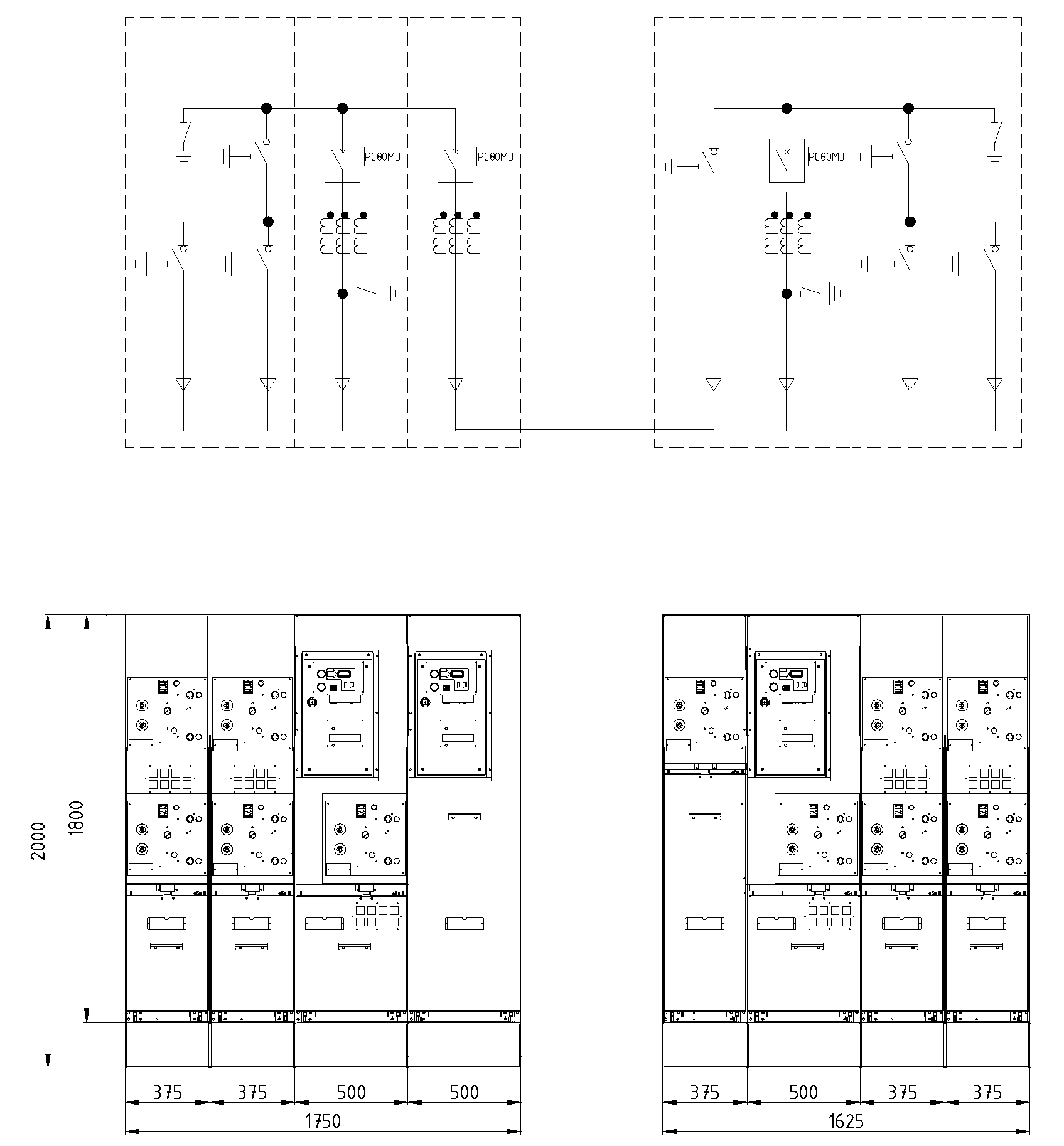

Схема моноблока КРУ «Онега-М» с АВР, выполненном на вакуумном выключателе.

Схема моноблока КРУ «Онега-М» с АВР на вакуумном выключателе

Возможна организация как верхнего, так и нижнего ввода от силового трансформатора.
