ОБЩИЙ СЛУЧАЙ ТОЧЕЧНОГО МЕТОДА

Смотри также по разделу:

Составление расчетных таблиц и графиков

Общий случай метода коэффициента использования

Общий случай точечного метода

Устройство освещения световыми карнизами

Освещенность точки от светящих линий определяется, как изложено в разделе.

Определение освещенности Е от поверхностей основано на формуле

E=qM, (7-11)

где М - светимость излучающей поверхности, лм/м2; q - коэффициент освещенности.

Для случая расположения прямоугольной диффузно излучающей поверхности по отношению к точке, согласно рис. 7-5, q может быть определен по номограммам Ратнера (рис. 7-6 и 7-7). При ином расположении точки излучатель разделяется на части или дополняется условными частями. Так, для точки А на рис. 7-8, освещаемой прямоугольником 1234,

Для определения q могут применяться также измерительные номограммы. На рис. 7-9 дается одна из таких номограмм, рассчитанная для случая m = 3 [см. формулу (7-9)], которая предназначена для определения q при расчете освещения от потолков и панелей, перекрытых экранирующими решетками с защитным углом около 45°. Рисунок 7-9 представляет собой один из четырех квадрантов номограммы, которая в полном объеме содержит 500 элементов (четырехугольных, у вершины - треугольных). Элементы, с одной стороны ограниченные штриховой дугой, считаются за 0,5.

Рис. 7-5. Горизонтальный и вертикальный диффузно излучающие прямоугольники

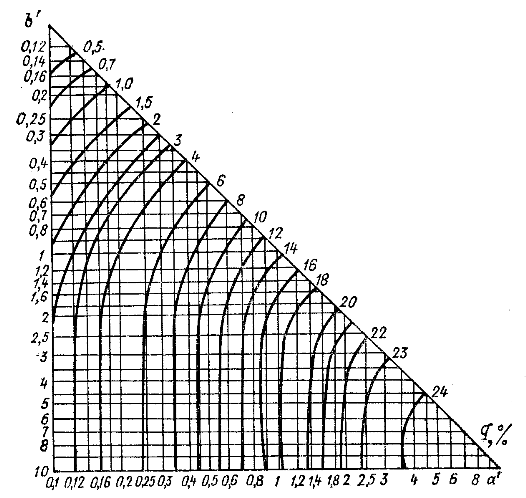

Рис. 7-6. График для расчета освещенности от горизонтального диффузного прямоугольника; а'=а:h; b'=b:h

Рис. 7-8. Определение освещенности в точке А от прямоугольника 1234

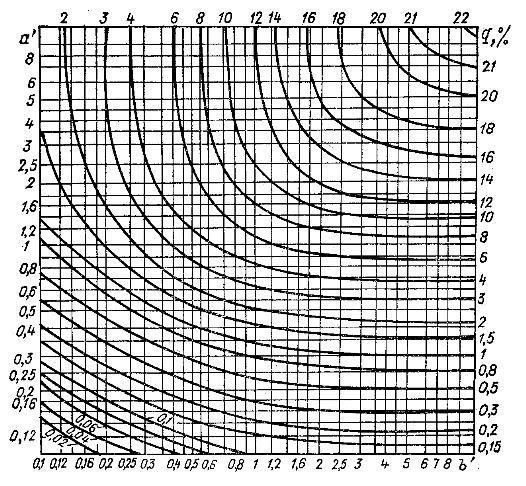

Рис. 7-7. График для расчета освещенности от вертикального диффузного прямоугольника; а'=а:р; b'=b:h

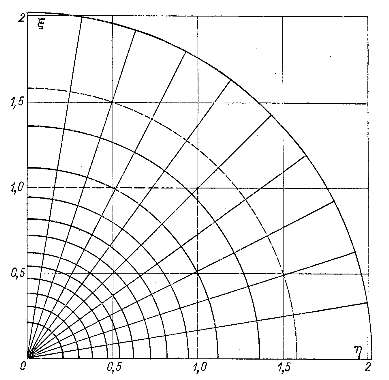

Рис. 7-9. Измерительная номограмма для расчета освещенности от светящих поверхностей при m=3

На горизонтальной освещаемой плоскости произвольно выбирается направление координатных осей х, у с началом координат в контрольной точке. Контуры излучателя наносятся на сетке номограммы по координатам их вершин x = x : h и h = y : h.

Если в пределах этих контуров вмещается z элементов графика, то q = z : 500. Измерительная номограмма пригодна для определения освещенности от поверхностей любой формы.
