CHINT MAB

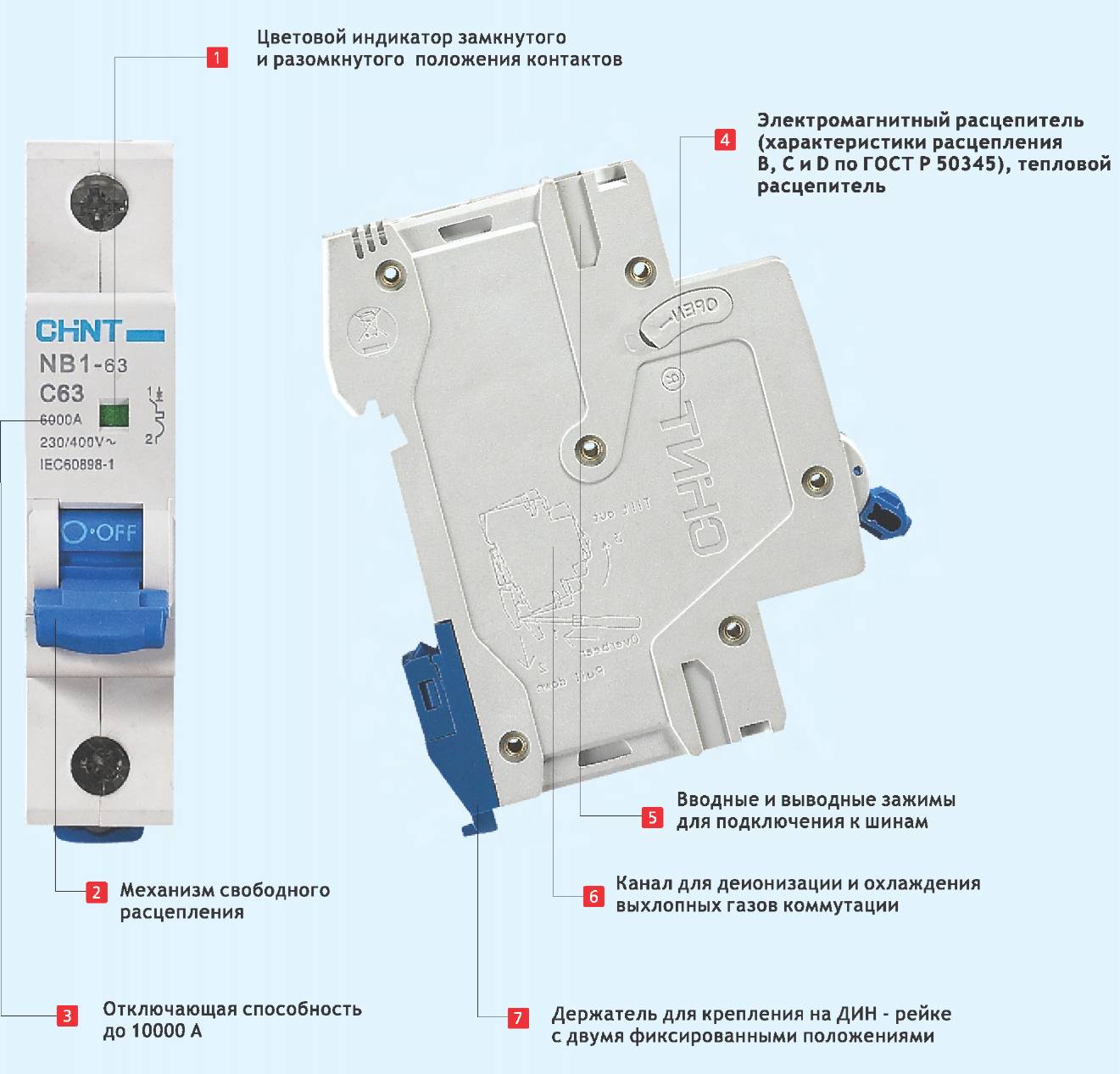

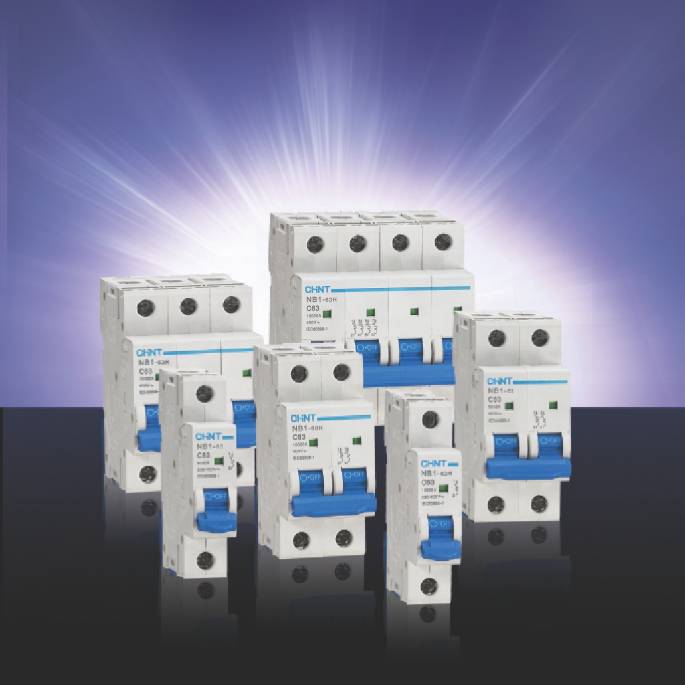

NB1 малогабаритный автоматический выключатель, производства компании CHINT (Китай)

1.Характеристики

Соответствует требованиям:

СВ, СЕ, ESC, FIMKO, SEMKO, VDE, UKRTEST, РСТ, RCC, CSA, сертификации Индонезии, SNI;

Основные характеристики и параметры:

Число полюсов: 1,2,3,4

Номинальный ток до 63А;

Значения номинальных напряжений: переменного тока 230/400В для одно- и двухполюсных выключателей, 400В для трёх- и четырёхполюсных выключателей; постоянного тока 110В, для однополюсных выключателей,

125В для двухполюсных выключателей

Номинальные значения отключающих способностей:

lQ = 6,0 кА по МЭК 60898 -1 (ГОСТ Р 50345) (для исполнения 1) 1СП = 10,0 кА по МЭК 60898-1 (ГОСТ Р 50345) (для исполнения 2) lcg = 10,0 кА по МЭК 60947 -2 (ГОСТ Р 50030.2) (для исполнения 1) lcg = 15,0 кА по МЭК 60947-2 (ГОСТ Р 50030.2) (для исполнения 2) 1С„ = 10,0 кА при T/L 4 мс по МЭК 60898 -2 (выключатели постоянного тока)

1СП= 5 кАпри U, 277/480В частоты 60 Гц по UL1077

Характеристики расцепления:

В - для защиты электроустановок зданий и сооружений, удалённых от источников питания: (3 - 5 )l„ выключателей переменного тока и (4 - 7 )l„ выключателей постоянного тока; С - для защиты электроустановок зданий и сооружений: (5 -10 )l„ выключателей переменного тока и (10 -14 )l„ выключателей постоянного тока;

D - для защиты электроустановок с большими пусковыми токами: (10 -14) l„ выключателей переменного тока

Номинальное напряжение по изоляции U,: 500В

Номинальное значение выдерживаемого импульсного напряжения U,mp: 6,0 кВ

Класс ограничения энергии при отключении тока КЗ: 3

Диапазон температуры эксплуатации: от - 25° С до +40° С, зависимость температурного коэффициента от температуры окружающей температуры указана на стр.6 п. 3.4

Диапазон температуры транспортирования и хранения: от - 25° С до +70° С

2. Информация для заказа

Тип применяемых шин: Шина штыревого типа

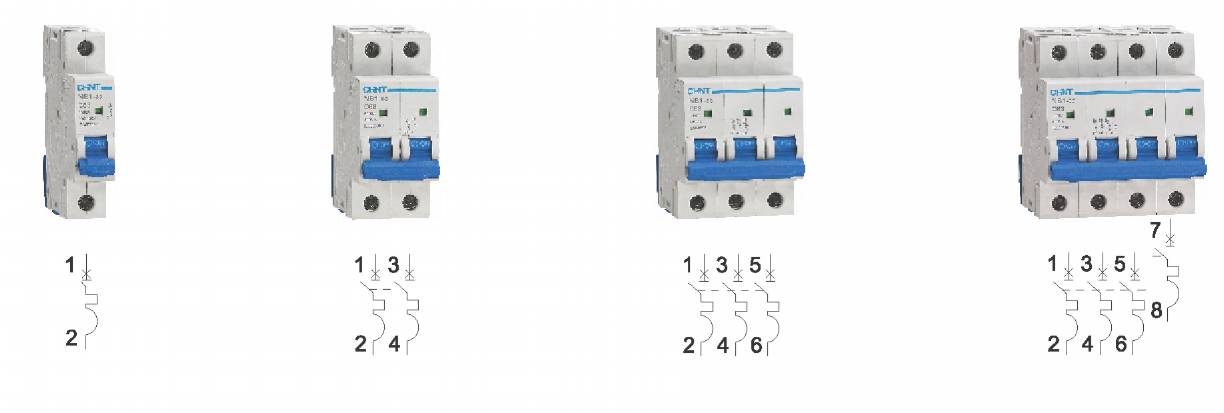

Однополюсный

CHINT МАВ

Здесь и далее, на листах каталога с кодами заказа: ОК - количкство единиц изделий в групповой упаковке; Стандарт - исполнения продукции для поставки в регионы

мира,исключая Евросоюз; RoHS - исполнения продукции для поставок в Евросоюз.

1сп=6000 А для переменного тока (lcu=10 кА ГОСТ Р 50030.2)

Двухполюсный

Трехполюсный

Четырехполюсный
