3. Техническая информация

3.1 Характеристика NB1

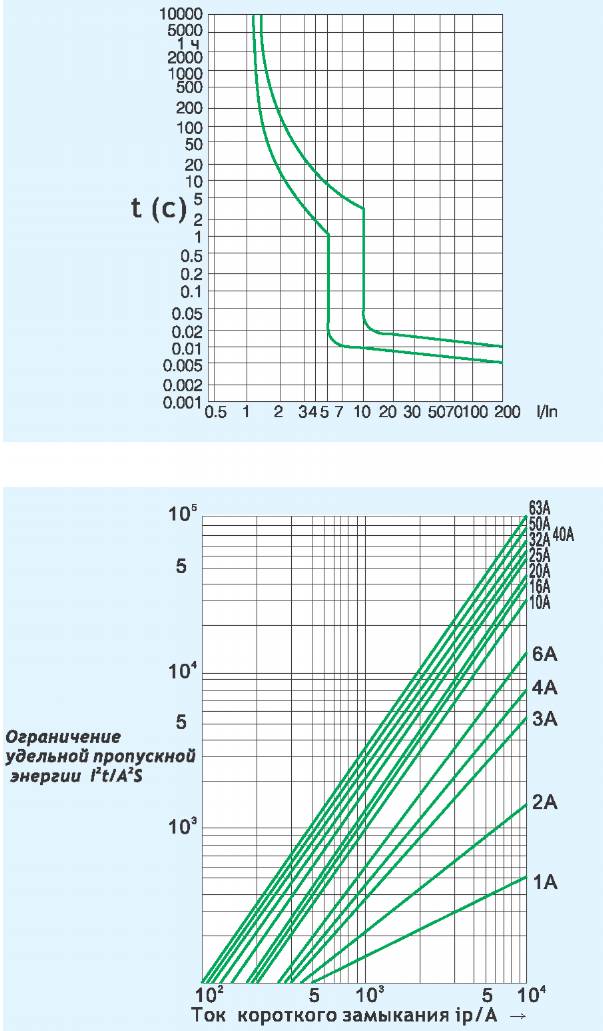

Характеристика С для переменного тока

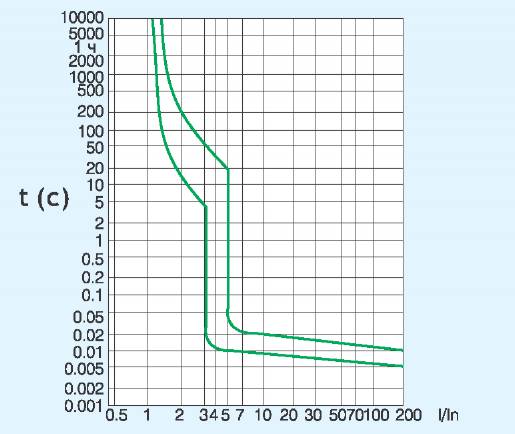

Характеристика В для переменного тока

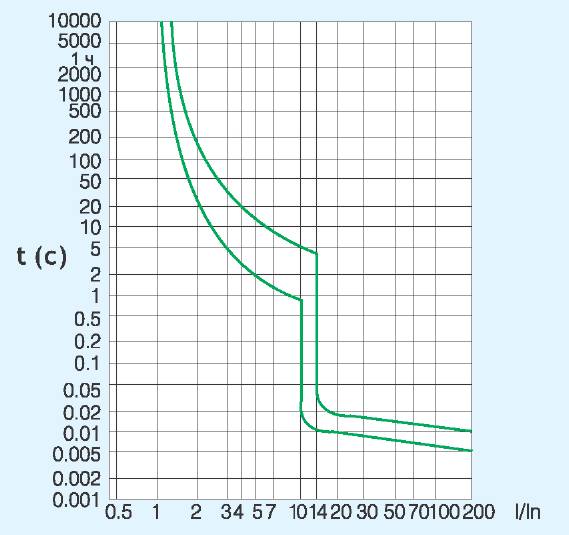

Характеристика D переменного тока

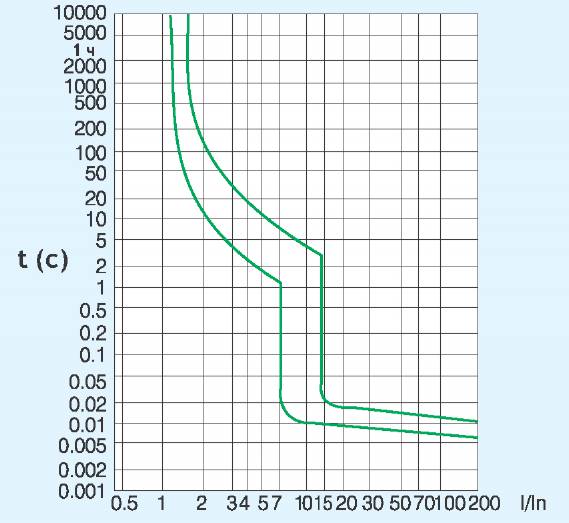

Характеристика В постоянного тока

t(c)

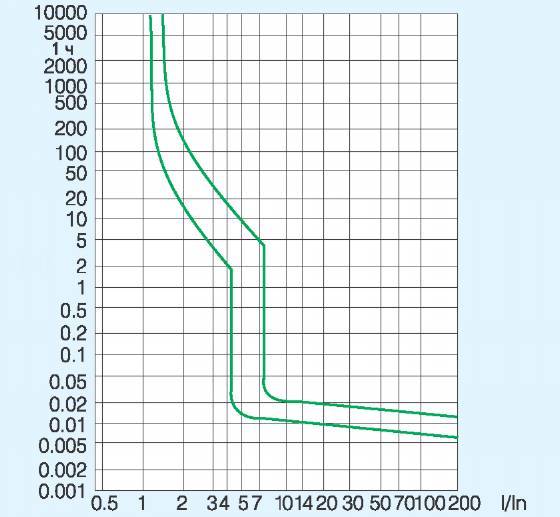

Характеристика С постоянного тока

3.2 Износостойкость (операций) 3.3 Потеря мощности на полюс

Вид износа	Операций	Частота оперирования	Номинальный ток А	Номинальный ток In, А	Макс, потеря мощности на полюс, Вт
Коммутационный	4000	240/4	1-32	1-10	2
Коммутационный	4000	120/4	40-63	1-32	3.5
Механический	10000	240/4	1-63	40-63	5

3.4 Корректировку номинального тока в зависимости от температуры проводить с учетом коэффициентов температурной компенсации по таблице, приведенной ниже

Температура	-10°С	о°С	10°С	20 °С	30 °С	40 °С	50 °С	55°С	60 °С
Коэффициент температурной компенсации	1.20	1.15	1.10	1.05	1.00	0.95	0.90	0.875	0.85

4. Требования к зажимам

Сечение провода до 25 мм²; момент затяжки 2 Нм

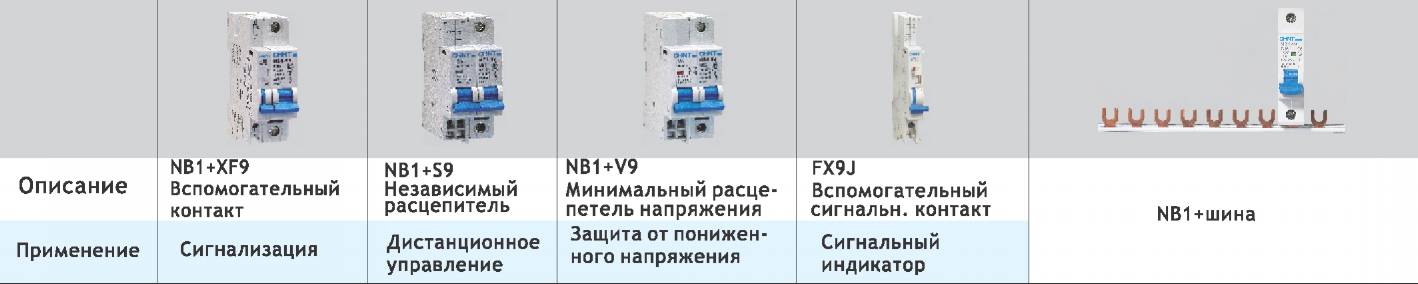

5. Дополнительные модули

Комбинации с дополнительными модулями

Выключатель может комбинироваться со вспомогательным контактом XF9, независимым расцепителем S9 и минимальным расцепителем V9

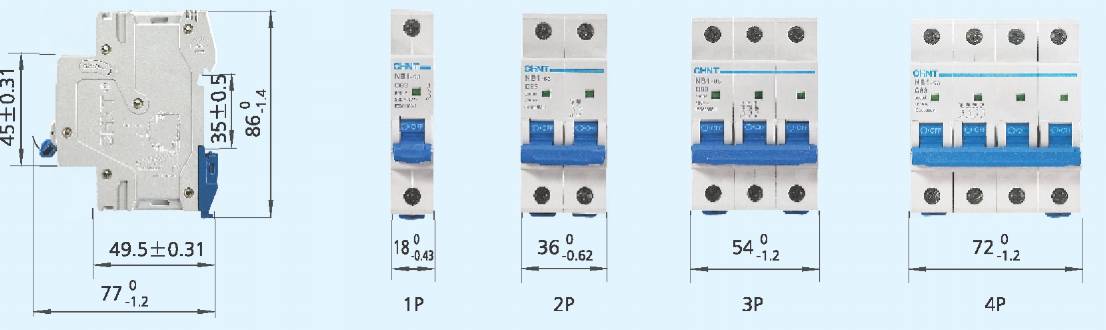

6. Габаритные и установочные размеры в мм

Габаритные и установочные размеры

размеры

Токи координации между предохранителем RT36-00 и МАВ NB1 -63

Со стороны нагрузки: NB1 Характеристика В, С, lcn=6000 А	In (А)	Номинальные токи предохранителя RT36-00 на стороне питания
		20	25	36	50	63	80	100	125	160
		Is (kA)
	=2	1.2	4	>12	>12	>12	>12	>12	>12	>12
	3	0.7	1.2	3.8	5.3	6	6	6	6	6
	4	0.6	0.9	2.5	3.8	6	6	6	6	6
	6	0.5	0.8	1.9	2.5	4.5	5	6	6	6
	10		0.7	1.4	2.2	3.2	3.6	6	6	6
	16			1.2	1.8	2.6	3	5.6	6	6
	20				1.5	2.2	2.5	4.6	6	6
	25				1.3	2	2.2	4.1	5.5	6
	32					1.7	1.9	3.8	4.5	6
	40						1.7	3	4	5
	50						1.5	2.6	3.5	4.5
	63							2.4	3.3	4.5
