ПОВЫШЕННОЕ НАГРЕВАНИЕ ЧАСТЕЙ ЭЛЕКТРОДВИГАТЕЛЯ
14. Повышенное нагревание подшипников

Допускаемая температура подшипника в значительной мере определяется нагревостойкостью смазки. В асинхронных двигателях используются главным образом подшипники качения с густой смазкой и только в крупных машинах применяются подшипники скольжения с жидкой смазкой. Потери от трения в подшипниках качения значительно меньше, чем в подшипниках скольжения. Повышенное нагревание подшипников вызывается недоброкачественным изготовлением электродвигателя и неудовлетворительными условиями эксплуатации.
Для электрических машин общего применения предельная допускаемая температура подшипников качения согласно ГОСТ 183-74 составляет 100° С. Повышенное нагревание может быть следствием неправильных размеров частей электродвигателя, определяющих положение подшипника. Для свободного удлинения вала при нагревании должна быть предусмотрена возможность осевого смещения обоих шарикоподшипников (рис. 22, а) или одного из шарикоподшипников (рис. 22, б), если наружное кольцо второго подшипника закреплено. Если один из подшипников роликовый, то наружные кольца обоих подшипников закрепляются бортиками крышек, так как подшипник с цилиндрическими роликами допускает осевое смешение вала. Отсутствие осевого зазора между наружными кольцами обоих шарикоподшипников и крышками приводит к значительному увеличению трения в подшипниках и повышенному нагреванию их. Такое же действие оказывает и слишком тугая посадка наружного кольца подшипника в подшипниковом щите. Признаком этих недостатков изготовления является затрудненное вращение ротора, особенно в нагретом состоянии электродвигателя.

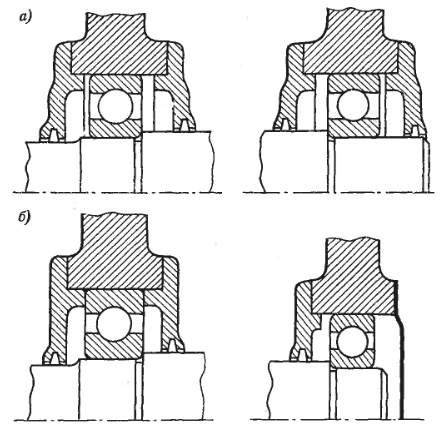

Рис. 22. Осевые зазоры: а — у двух подшипников, б — у одного подшипника

Трение в подшипниках увеличивается с возрастанием радиальной и осевой нагрузок. Большая радиальная нагрузка может быть вызвана неправильной центровкой электродвигателя и приводимой им во вращение машины или увеличенным натяжением ремня. Большая осевая нагрузка, как правило, обусловлена свойствами передачи (червячной, с коническими зубчатыми колесами и др.) или большой массой вращающихся частей при вертикальной установке электродвигателя. В процессе эксплуатации увеличение трения может произойти вследствие большого количества смазки, загрязнения подшипника пылью, повреждения рабочих поверхностей, слишком тугим уплотнением.
Предельная допускаемая температура подшипников скольжения согласно ГОСТ 183-74 составляет 80° С (при этом температура масла должна быть не более 65° С). Повышенное нагревание подшипников скольжения обычно связано с нарушением жидкостного трения, которое может быть вызвано отклонением радиального зазора в подшипнике от оптимальной величины, неправильным выполнением маслораспределительных каналов, недостаточной подачей масла, низкой вязкостью его.
Величина радиального зазора в подшипнике оказывает существенное влияние на размеры масляного клина и его подъемную силу. При малом зазоре затруднено образование масляного клина и малая толщина слоя масла вызывает повышенные потери от трения. При большом зазоре опорная поверхность масляного клина ограничивается небольшой дугой по окружности шейки вала и работа подшипника становится неустойчивой. Образование масляного клина облегчается при повышенной скорости, поэтому чем больше скорость вращения вала и диаметр его шейки, тем большей получается величина оптимального зазора. В табл. 2 приведены рекомендуемые размеры зазора в неразъемном подшипнике в зависимости от диаметра шейки вала для различной скорости вращения.

Таблица 2 Величина верхнего зазора между шейкой вала и втулкой подшипника (в мм)


Диаметр вала, мм	Скорость вращения, об/мин
Диаметр вала, мм	до 1000	1000-1500	свыше 1500
18-30 30-50 50-80 80-120 120-180 180-260	0,040-0,093 0,050-0,112 0,065-0,135 0,080-0,160 0,100-0,195 0,120-0,225	0,060-0,130 0,075-0,160 0,095-0,195 0,120-0,235 0,150-0,285 0,180-0,330	0,140-0,280 0,170-0,340 0,200-0,400 0,230-0,460 0,260-0,530 0,300-0,600

Этой таблицей можно пользоваться для машин мощностью до 1000 кВт при скорости вращения до 1500 об/мин и для машин мощностью до 200 кВт при скорости вращения 3000 об/мин.
В разъемном подшипнике с подачей масла кольцом величина оптимального зазора соответствует данным табл. 2 в случае, если внутренняя поверхность вкладышей имеет форму кругового цилиндра.
В настоящее время наиболее распространены два способа подачи масла к трущимся поверхностям - кольцом и насосом. Недостаточная подача масла при первом способе вызывается малой массой или неправильной формой кольца, низким уровнем масла в подшипнике, большой вязкостью масла. При втором способе уменьшение подачи масла может быть следствием малого сечения маслопровода (малые отверстия в уплотнительных прокладках фланцевых соединений), засорения фильтра, низкого уровня масла в баке.
При большой скорости шейки вала и значительной нагрузке расход масла, необходимый для охлаждения подшипника, не может быть обеспечен кольцом, и в этом случае применяют насос. Масло обычно подается к рабочим поверхностям подшипника через отверстие в верхнем вкладыше. Облегчение растекания масла достигается расточкой средней части этого вкладыша по увеличенному радиусу; при этом зазор по вертикальному диаметру становится в 2-3 раза больше указанного в табл. 2, однако для уменьшения утечки масла необходимо сохранить у краев вкладыша пояски с нормальным зазором. Для сохранения устойчивости масляного клина расточку нижнего вкладыша следует производить с учетом зазора по табл. 2.
Для измерения зазора в подшипнике с неразъемной втулкой используется набор калиброванных проволок. Зазор между верхним вкладышем и шейкой вала проверяют при помощи свинцовой проволоки диаметром 1 мм. Кусочки проволоки длиной 20—30 мм укладывают на плоскости разъема вкладышей и на шейку вала, как показано на рис. 23, а. Затем производят сборку подшипника и затягивают болты. После разборки подшипника сплющенные проволоки B1, С1, С2, В2, СЗ и С4 соответственно имеют толщину . Вертикальные зазоры в плоскостях вычисляются по формулам: Разность зазоров не должна превышать 0,1 среднего значения зазора.

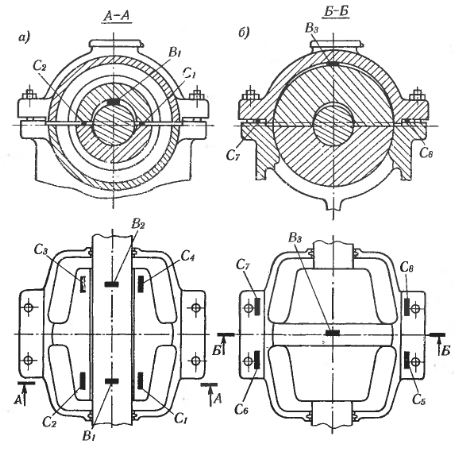

Рис. 23. Измерение вертикального зазора: а — между шейкой вала и вкладышем, б — между крышкой подшипника и вкладышем

Плотность прилегания крышки подшипника к верхнему вкладышу проверяют также при помощи свинцовой проволоки. Кусочек проволоки укладывают на верхний вкладыш, остальные кусочки - между крышкой подшипника и корпусом (рис. 23, б). После сборки и последующей разборки подшипника измеряют значения толщины сплющенных проволок . Размер зазора между верхним вкладышем и крышкой подшипника Величина этого зазора не должна превышать 0,05 мм.
Причиной повышенного нагревания подшипников может также быть вибрация ротора, которая увеличивает потери в подшипниках.
Повышенное нагревание подшипника часто приводит к повреждению его рабочей поверхности, при котором дальнейшая работа электродвигателя становится невозможной. Характер повреждения зависит от материала рабочей поверхности подшипника. Баббитовая заливка начинает плавиться при температуре 240°С (баббиты марок Б-83, Б-16 и БH). Если расплавлена большая часть заливки, то происходит задевание ротора за статор. Бронзовые втулки и вкладыши могут выдерживать значительно большую температуру, однако в результате отсутствия смазки может произойти приварка вкладыша (или втулки) к шейке вала, ротор в этом случае затормаживается. При разборке такого электродвигателя приходится снимать подшипниковый шит, оставляя втулку на шейке вала.
Повреждение подшипника скольжения обычно происходит из-за невнимательности обслуживающего персонала, так как этой аварии предшествует значительное нагревание подшипника, которое может быть своевременно обнаружено.
