NA15 CHINT - Размеры
Страница 4 из 4
Монтажные размеры и габаритные размеры

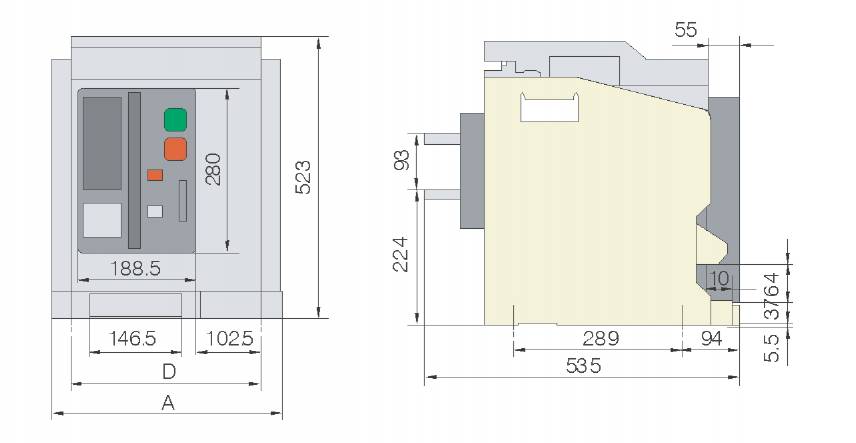

NA15-2000 Выкатного типа
| A | D | |
| 3 полюса | 381 | 300 |
| 4 полюс | 471 | 390 |

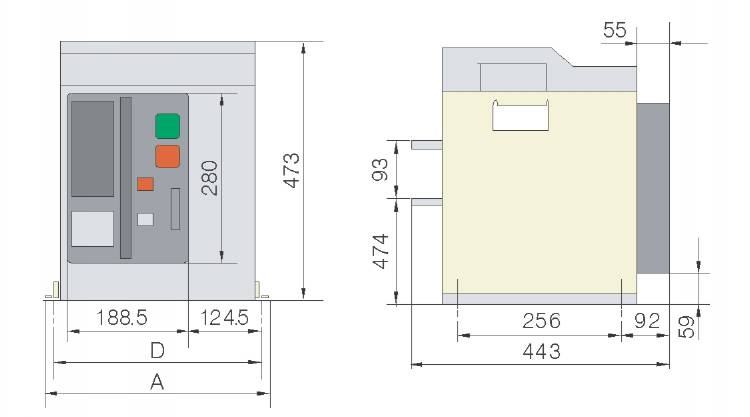

NA15-2000 Неподвижного типа
| A | D | |
| 3 полюса | 309 | 344 |
| 4 полюса | 399 | 434 |
Монтажные размеры и габаритные размеры
NA15-4000 Выкатного типа
| A | D | |
| 3 полюса | 612 | 534 |
| 4 полюса | 712 | 634 |

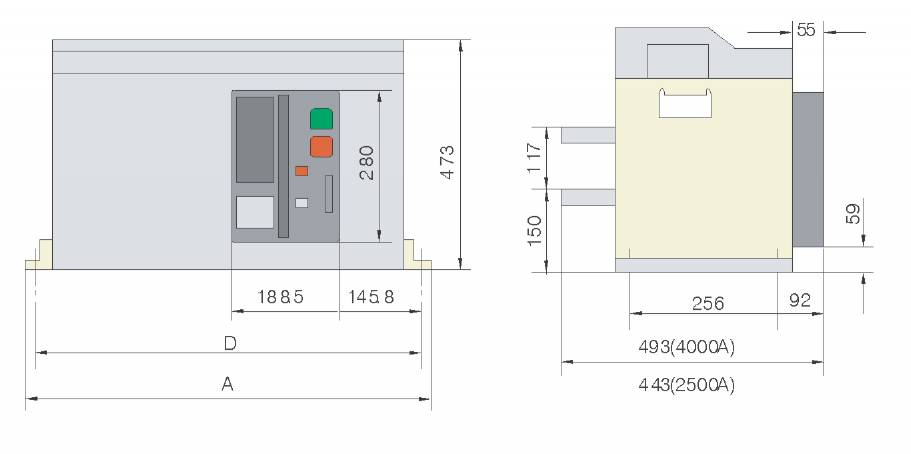

NA15-4000 Неподвижного типа
| A | D | |
| 3 полюса | 540 | 575 |
| 4 полюса | 640 | 675 |
