NA15 CHINT - Характеристики
Характеристики контроллера
Контроллер NST15-L

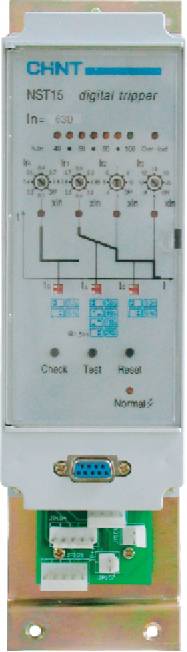

Передняя панель контроллера NST15-L
Контроллер состоит из трех частей: узла взаимного индуктора, электронного блока и активирующего элемента. Он имеет функции защиты: длительная задержка, короткая задержка, мгновенное действие и заземление. Он также оснащен функциями оптического индикатора силового тока, индикации состояния MCU, индикации состояния отказа, памятью отказов и тестом мгновенного срабатывания.
Можно выбрать следующие дополнительные функции: включение и отключение выключателя и отключение MCU аналоговым сигналом, блок аварийной сигнализации (предварительные тревоги, тревога заземления, самодиагностика и отключение масляного автомата OCR, а также защита с задержкой от снижения напряжения).
Настройка каждого параметра защиты
Если пользователю необходимо изменить уставки тока и времени, управляющие каждым видом защиты, то этим должен заниматься специалист со специальным инструментом (небольшие часовые отвертки). Поверните кодовый переключатель или передвиньте движковый переключатель, пока индикатор не будет показывать нужное положение каждого параметра защиты. При настройке нельзя оставлять индикатор в промежуточном положении между двумя метками шкалы. Каждый параметр защиты нельзя настраивать произвольно. Он должен соответствовать требованиям Ir1 Ir2 Ir3. Диапазон настройки времени задержки отключения при снижении напряжения должен быть 15 секунд, этот параметр настраивается непрерывно, а нижний предел и верхний предел составляют соответственно 1 и 5 секунд.
Защитные свойства выключателя
Значение уставки I/In механизма расцепления и его точность
| 1пт | Долгая задержка 1г1 | Короткая 801г2 | мгновенно Iг3 | Отказ заземления (I п) | |||
| (A) | Диапазон | Диапазон | Точность | Диапазон | Точность | Диапазон | Точность |
| 2000 | (0.4~1)т | (3~10)In | +/-15% | (6~20)In | +/-15% | (0.2~0.8) In | +/-15% |
| 4000 | (0.4~1)Iп | (3~10)In | +/-15% | (6~20)In | +/-15% | 160~1200A | +/-15% |
Обратный закон времени действия долгой задержки защиты от превышения тока - это I TL = (1.5Ir1) tL, где tL - это уставка долгой задержки 1.5Ir1; Ir1 - это уставка тока для долгой задержки времени; TL - это время действия задержки долгого времени. Это время действия (1.5~3.0)Ir1 показано в таблице. Точность времени составляет 15%.
| I | Время действия | |
| 1.05Ir1 | >2 часа в действии | |
| 1.3Ir1 | <1 часа действия | |
| 1.5Ir1 | 30с 60с 120с | 240с |
| 3.0И | Время возврата 8 с, ток возврата 0.9Ir1 | |
(DW15HH) универсальный выключатель низкого напряжения
Характеристики контроллера
Можно выбрать две уставки для времени действия короткой задержки короткого замыкания. Это 0.2 с и 0.4 с соответственно. Точность равна 20%.
Для задержанного времени действия защиты заземления есть 4 уставки. Это 0.2 с, 0.4 с соответственно. Точность равна 10%.
Для каждой защиты в контроллере есть положение отключения "OFF". Пользователь может комбинировать нужные ему защиты согласно условиям работы.
NA15

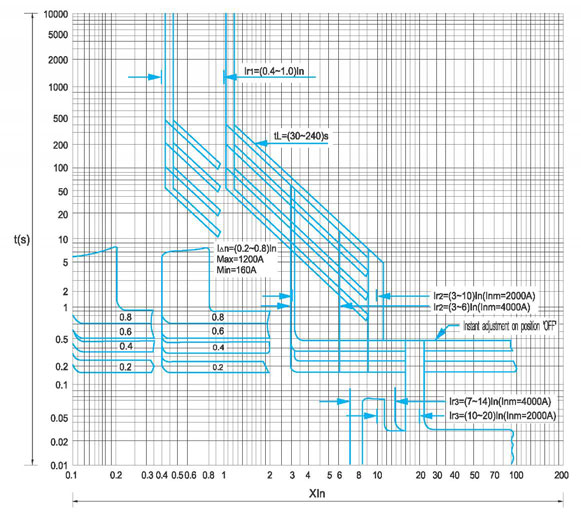

Кривые характеристики защиты от превышения тока показаны на Рис. ниже.
