Монтаж проводов (тросов) выполняется отдельно на каждом участке ВЛ, ограниченном двумя ближайшими анкерными опорами (анкерном пролете), и состоит из следующих основных операций:

раскатки проводов, включая их соединения и подъем на опоры;

натяжения проводов с регулировкой стрелы провеса;

крепления проводов к изоляторам опор.

Перед раскаткой проводов к опорам подвешиваются специальные монтажные ролики (2,а), на которые вывешивается провод в процессе раскатки, и по которым выполняется последующее натяжение провода.

Раскатка проводов проводится с помощью тягового механизма (трактора) и может осуществляться двумя способами:

установкой барабана с проводом на стационарном устройстве (козлах или винтовых домкратах) в начале монтируемого участка и закреплением конца провода у движущегося вдоль трассы трактора (рис. 2,б);

закреплением конца провода в начале монтируемого участка и установкой барабана с проводом на движущемся вдоль трассы тракторе.

Второй способ раскатки обеспечивает лучшую сохранность провода от механических повреждений при трении о грунте, однако применение этого способа ограничено. В частности, невозможно раскатать и вывесить средний провод у деревянных П-образных опор с раскосами.

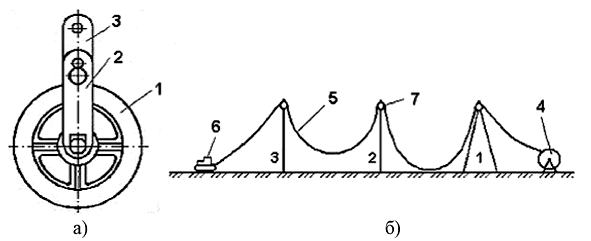

Рис. 2. Монтажный ролик (а) и фрагмент раскатки провода (б);

а): 1 - диск; 2 - откидная щека для укладки провода; 3 - подвеска для крепления;

б): 1 - анкерная опора; 2, 3 - промежуточные опоры; 4 - барабан с проводом; 5 - провод; 6 - тяговый механизм (трактор); 7 - монтажный ролик.

Указанная технология раскатки применяется для голых (неизолированных) алюминиевых и сталеалюминиевых проводов.

В настоящее время для линий электропередачи напряжением до 20 кВ широко применяются изолированные провода. На напряжение до 1 кВ используются самонесущие изолированные провода (СИП), представляющие собой скрученные в жгут изолированные проводники. Воспринимающий осевую нагрузку (несущий) нулевой проводник может выполняться без изоляции или с изоляцией. В некоторых конструкциях СИП все проводники выполняются несущими. Линии с СИП обозначаются ВЛИ.

На напряжение выше 1 кВ применяются защищенные изоляцией провода (ЗИП) в одножильном исполнении. Линии с такими проводами обозначаются ВЛЗ.

Изолированные провода по сравнению с неизолированными имеют ряд преимуществ, среди которых можно выделить большую надежность и меньшие эксплуатационные расходы.

Главной особенностью раскатки изолированных проводов является соблюдение особой осторожности при монтаже, не допускающей повреждения изолирующего покрытия.

На рис. 3 приведена схема раскатки изолированного провода в анкерном пролете. У одной анкерной опоры на раскаточное устройство устанавливается барабан с изолированным проводом. Это раскаточное устройство должно быть оснащено тормозом. У другой анкерной опоры закрепляется раскаточный механизм с электромеханической лебедкой и тросом-лидером соответствующей длины.

Раскатка изолированного провода выполняется в два этапа. На первом этапе осуществляется раскатка троса-лидера от раскаточного механизма по направлению к барабану с проводом. Лебедка раскаточного механизма включена на размотку троса-лидера. Раскатка выполняется любым тяговым механизмом. Одновременно с раскаткой троса выполняется его подъем на опоры и укладка в раскаточные ролики, диск которых выполнен из пластмассы или металла с пластиковым покрытием.

После раскатки троса-лидера его свободный конец соединяется с помощью монтажного чулка с концом изолированного провода у барабана. Монтажный чулок надевают на провод и закрепляют проволочным бандажом на длине не менее 0,5 м.

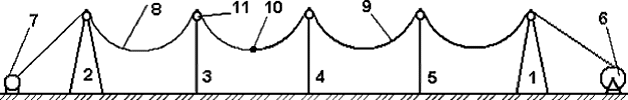

Рис. 2.3. Процесс раскатки изолированных проводов: 1,2- анкерные опоры;

3, 4, 5 - промежуточные опоры; 6 - барабан с изолированным проводом; 7 - раскаточный механизм с лебедкой; 8 - трос-лидер; 9 - изолированный провод; 10 - место соединения троса и провода; 11 - монтажный ролик

На втором этапе выполняется раскатка изолированного провода. Для этого лебедка раскаточного механизма включается на намотку троса-лидера. Раскатка провода должна производиться под тяжением, обусловленным силой тяги лебедки и тормозным устройством у барабана с проводом.

Тяжение необходимо для исключения возможности провисания провода до поверхности земли и повреждения его изоляции от трения о грунт.

Для предотвращения образования петель на СИП при его раскатке между монтажным чулком и тросом-лидером должен быть установлен вертлюг.

При раскатке проводов производится их соединение. Голые алюминиевые и сталеалюминиевые провода сечением до 185 мм соединяются с помощью овальных соединителей, представляющих собой алюминиевую трубку овального сечения. В соединитель с разных сторон вставляются концы соединяемых проводов, после чего с помощью переносных монтажных инструментов производится скручивание соединителя (рис. 2.4,а) или его обжатие (рис. 4,б).

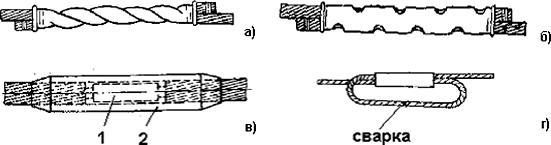

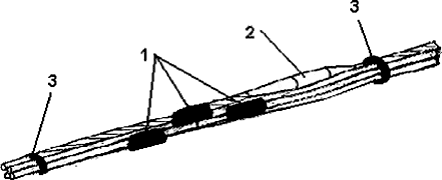

Рис. 4. Соединения алюминиевых и сталеалюминиевых проводов

Для повышения надежности контактного соединения и уменьшения его переходного сопротивления короткие концы соединяемых проводов, выходящие из овального соединителя, свариваются с помощью термитного патрона (рис. 4,г).

Сталеалюминиевые провода сечением 240 мм и более соединяются с помощью прессуемых соединителей, состоящих из двух трубок - стальной и алюминиевой (рис. 4,в). Для соединения таких проводов применяется переносный ручной пресс. С помощью стальной трубки 1 опрессовываются концы стальных сердечников соединяемых проводов, с помощью алюминиевой трубки 2, накладываемой поверх стальной, опрессовываются алюминиевые части соединяемых проводов.

В одном пролете ВЛ допускается не более одного соединения на провод каждой фазы.

Для соединения изолированных проводов применяются болтовые, прессуемые или автоматические (цанговые) зажимы. Последние очень удобны при монтаже, поскольку концы соединяемых проводов после вставки их в зажим автоматически заклиниваются в зажиме, обеспечивая требуемую прочность заделки.

Рис. 5. Соединение самонесущего изолированного провода

Соединение СИП показано на рис. 5. Соединение неизолированного несущего нулевого провода выполнено с помощью цангового зажима 2, соединения фазных проводов - опрессованием. Освобожденные от изоляции концы соединяемых фазных проводов вставляются в гильзу 1, покрытую снаружи слоем изоляции, и опрессовываются с помощью ручного пресса. В процессе опрессовки создается надежный электрический контакт и герметизация изоляцией гильзы места соединения. Для предотвращения раскручивания СИП справа и слева от места соединения устанавливаются фиксирующие ремешки 3.

Натяжение проводов (рис. 6,а) выполняют с помощью тягового механизма (трактора, лебедки). При натяжении проводов необходимо следить за прохождением через монтажные ролики мест соединений проводов, у пересекаемых проезжих дорог должны быть выставлены сигнальщики.

а) б)

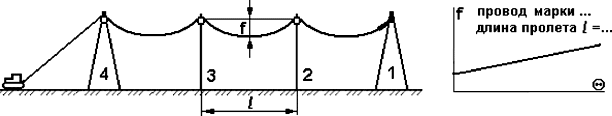

Рис. 2.6. Натяжение проводов (а) и монтажный график (б)

При натяжении проводов регулируются их стрела провеса f-расстояние между прямой, соединяющей точки подвеса провода на опорах и низшей точкой провисания провода. Регулировка стрелы провеса выполняется по монтажным графикам (рис. 6,б) в соответствии с фактической температурой воздуха 0, маркой провода и длиной пролета l.

Измерение стрел провеса проводов может выполняться различными способами. В частности, для этих целей применяется простейшее приспособление - карманный высотомер (рис. 7). Этот прибор представляет собой плоскую коробку 1, имеющую форму равносторонней трапеции, в верхней части которой имеются смотровые отверстия 2, а в основании вставлено стекло, на котором нанесены две риски - верхняя 3 и нижняя 4.

Для определения высоты измеряемого объекта Н наблюдатель удаляется от него, держа прибор смотровыми отверстиями у глаз, на такое расстояние L, при котором верхняя риска совпадет с вершиной объекта, а нижняя - с его основанием. Геометрические размеры прибора и риски на стекле выполнены так, что Н = L 12. Измерение расстояния L проблем не представляет.

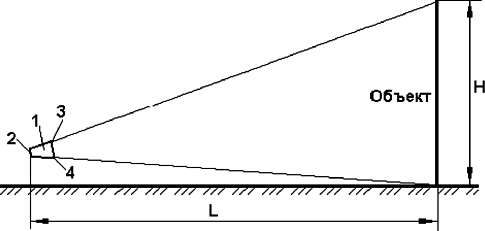

Рис. 7. Измерение высоты объекта

Для определения стрелы провеса провода измеряется сначала высота подвески провода на опоре, затем расстояние от низшей точки провисания провода до земли и находится разность полученных значений. Погрешность измерений таким прибором составляет 3...4%, что вполне приемлемо.

Крепление голых проводов на анкерных опорах ВЛ напряжением до 1 кВ со штыревыми изоляторами осуществляется закручиванием проводов так называемой «заглушкой» (рис. 8, а). На опорах ВЛ напряжением выше 1 кВ со стержневыми изоляторами крепление проводов выполняется петлей, образованной с помощью болтового плашечного зажима (рис. 8, б).

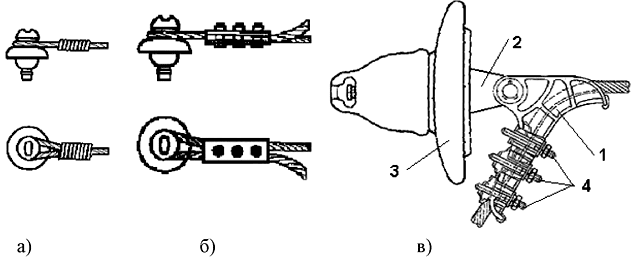

Рис. 8. Крепление проводов на анкерных опорах со штыревыми изоляторами (а, б); с подвесными изоляторами (в).

Крепление проводов на анкерных опорах с подвесными изоляторами осуществляется с помощью натяжных зажимов (рис. 8,в). Зажим 1 с

помощью сцепной арматуры 2 крепится к нижнему изолятору гирлянды 3. Провод в зажиме затягивается прижимными плашками с помощью U-образных шпилек 4.

На анкерных опорах короткие концы проводов (шлейфы), идущие от двух натяжных зажимов одной фазы, соединяются болтовыми зажимами или свариваются с помощью термитного патрона.

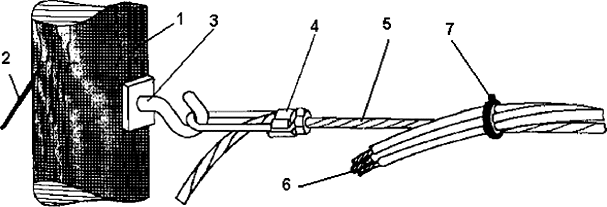

Рис. 9. Крепление СИП на анкерной опоре: 1- опора; 2 - оттяжка; 3 - крюк; 4 - анкерный зажим; 5 - несущая нулевая жила; 6 - фазные провода; 7 – фиксатор

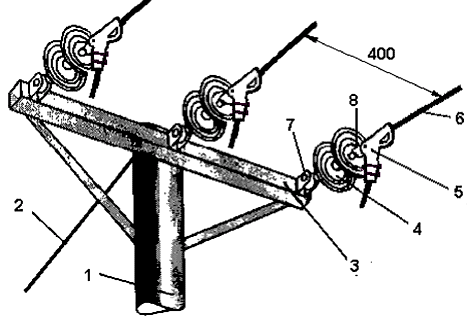

Рис. 10. Крепление ЗИП на анкерной опоре: 1 - опора; 2 - оттяжка; 3 -траверса; 4 - подвесной изолятор; 5 - натяжной зажим; 6 - изолированный провод; 7 - арматура для крепления изоляторов к траверсе; 8 - арматура для крепления натяжного зажима к изолятору.

Крепление изолированных проводов на анкерных опорах ВЛ напряжением до 1 кВ выполняется без изоляторов (рис. 9) с помощью анкерных зажимов, фиксирующих несущую нулевую жилу.

Крепление изолированных проводов на анкерных опорах ВЛ напряжением выше 1 кВ выполняется через подвесные изоляторы и натяжные болтовые зажимы (рис. 10). Корпус зажима и прижимная плашка изготавливаются из алюминиевого сплава. Момент затяжки болтов зажима нормируется и обеспечивается динамометрическим ключом. Величина момента указывается на корпусе зажима или в спецификации к нему.

Крепление голых проводов на промежуточных опорах со стержневыми изоляторами осуществляется вязкой из алюминиевых проволок (рис. 11, а). На промежуточных опорах с подвесными изоляторами провод с монтажных роликов перекладывается в поддерживающий зажим 1 (рис. 11,б), прикрепляемый к нижней части изолятора 2. Провод в зажиме затягивается прижимными плашками с помощью U-образных шпилек 3. На рис. 11,б показан полимерный подвесной изолятор.

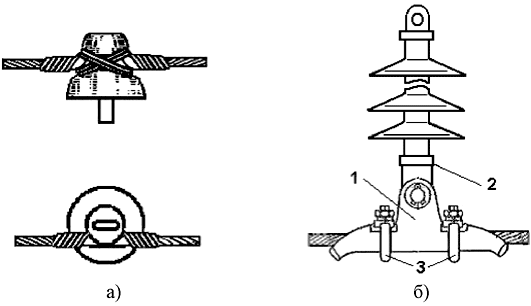

Рис. 11. Крепление проводов на промежуточных опорах со штыревыми изоляторами (а) и подвесными изоляторами (б).

Крепление изолированных проводов на промежуточных опорах ВЛ напряжением до 1 кВ выполняется с помощью укладки нулевой жилы СИП в поддерживающий болтовой зажим (рис. 12). Крепление ЗИП на промежуточных опорах ВЛ напряжением выше 1 кВ со штыревыми изоляторами осуществляется вязкой провода к изолятору (рис. 13).

Ответвления от линии с СИП (рис. 14,а) выполняются с помощью болтовых прокалывающих зажимов (рис. 14,б) без снятия изоляции с провода. После монтажа ответвления на зажимы устанавливаются защитные кожуха, изготовленные из стойкой к атмосферным воздействиям и ультрафиолетовому излучению пластмассы.

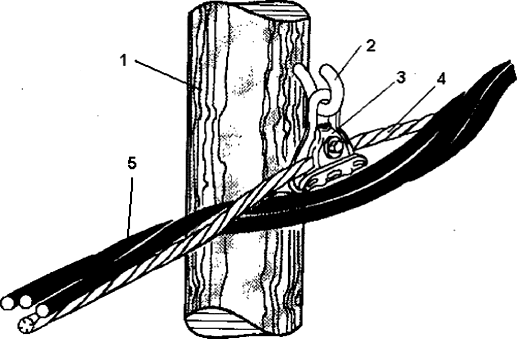

Рис. 12. Крепление СИП на промежуточной опоре: 1- опора; 2 - крюк; 3 -поддерживающий болтовой зажим; 4 - несущая нулевая жила; 5 - фазные жилы

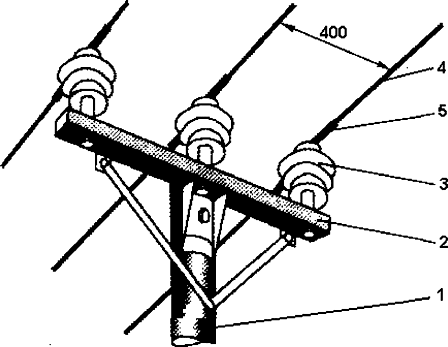

Рис. 13. Крепление ЗИП на промежуточной опоре: 1 - опора; 2 - траверса; 3 - штыревой изолятор; 4 - провод; 5 - вязка провода к изолятору

а) б)

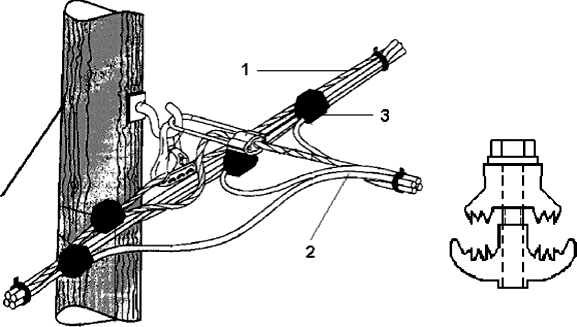

Рис. 14. Ответвление СИП (а) и болтовой прокалывающий зажим (б): 1 - основная линия с СИП; 2 - ответвление; 3 - прокалывающий зажим в защитном кожухе.

Монтаж грозозащитных тросов аналогичен монтажу проводов. Соединение тросов выполняется, как правило, с помощью стальных прессуемых соединителей. На ВЛ напряжением до 110 кВ крепление троса к опорам выполняется с помощью сцепной арматуры без изолятора. На ВЛ напряжением 220 кВ крепление троса ко всем опорам выполняется через подвесной изолятор, как правило, стеклянный, шунтированный искровым промежутком. В каждом анкерном участке на одной из анкерных опор трос заземляется.

Большинство работ по монтажу проводов и тросов связано с подъемами на опоры. На ВЛ напряжением до 10 кВ монтажники поднимаются на опоры, как правило, с помощью монтажных когтей (лазов) и поясов. На ВЛ более высокого напряжения широко используются телескопические вышки и гидроподъемники.

После окончания всех монтажных работ на опоры ВЛ на высоте 2... 3 м наносятся следующие знаки:

порядковые номера опор;

номер ВЛ или ее условное обозначение;

информационные знаки с указанием ширины охранной зоны;

предупредительные плакаты на всех опорах в населенной местности.
