Страница 2 из 5Сборка опор.

Стойки деревянных опор (рис. 1) соединяются в нахлест с железобетонными приставками (пасынками). Соединения приставок с деревянной стойкой выполняются с помощью бандажей из стальной проволоки или стальных хомутов. Для бандажей применяется мягкая оцинкованная проволока диаметром 4 мм или неоцинкованная проволока диаметром 5...6 мм. Число витков бандажа принимается равным:

12 - при диаметре проволоки 4 мм;

10 - при диаметре проволоки 5 мм;

8 - при диаметре проволоки 6 мм.

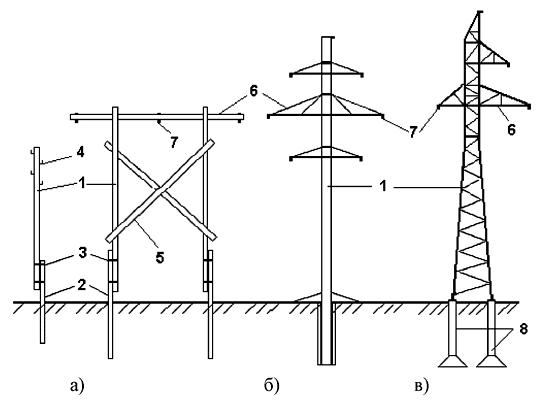

Рис. 2.1. Деревянные (а), железобетонная (б) и стальная (в) опоры ВЛ:

1 - стойка опоры; 2 - железобетонная приставка (пасынок); 3 - бандаж из стальной проволоки или стальной хомут; 4 - крючья для армировки изоляторов; 5 - раскосы для жесткости; 6 - траверсы; 7 - сцепная арматура для крепления гирлянды изоляторов; 8 - железобетонные фундаменты.

Деревянные опоры для ВЛ напряжением 35 кВ и выше поставляются отдельными элементами (стойки, траверса, раскосы), сборка которых между собой выполняется с помощью болтовых соединений.

В стойках деревянных опор ВЛ напряжением до 10 кВ высверливаются отверстия для вкручивания стальных крючьев, на которые с помощью полиэтиленовых колпачков армируются штыревые изоляторы. На траверсах деревянных П-образных опор ВЛ напряжением 35 кВ и выше в просверленные отверстия устанавливаются элементы сцепной арматуры для дальнейшего крепления гирлянд изоляторов. При необходимости по стойке деревянной опоры прокладывается заземляющий спуск из стальной проволоки.

На железобетонных опорах ВЛ с помощью специальных хомутов монтируются стальные траверсы. Для ВЛ напряжением до 10 кВ эти траверсы имеют штыри, на которые с помощью полиэтиленовых колпачков армируются штыревые изоляторы. Для ВЛ напряжением 35 кВ и выше на концы траверс устанавливаются элементы сцепной арматуры для дальнейшего крепления гирлянд подвесных изоляторов.

Металлические опоры поставляются отдельными элементами, сборка которых между собой выполняется с помощью болтовых соединений. После завершения сборки металлических опор производится восстановление их антикоррозийного покрытия в местах его повреждения при транспортировке и сборке.

Сборка опор выполняется по возможности ближе к месту ее будущей установки. При сборке применяются автокраны, домкраты и другие механизмы и инструменты. Собранные опоры должны соответствовать рабочим чертежам проекта ВЛ.

Фундаменты опор.

Металлические опоры устанавливаются на железобетонные фундаменты (подножники) или сваи. Котлованы под фундаменты металлических опор разрабатываются экскаваторами. Заглубление железобетонных свай в грунт выполняется виброударным способом. Глубина заложения фундаментов или свай должна соответствовать проекту ВЛ.

Одновременно с устройством фундаментов выполняется монтаж заземляющих устройств - устанавливаются искусственные вертикальные и горизонтальные заземлители. В качестве естественных заземлителей используются непосредственно железобетонные фундаменты опор.

Верхние части железобетонных фундаментов нивелируются по горизонтали и на них устанавливается жесткий шаблон, соответствующий размерам нижней части металлической опоры. После этого котлованы засыпаются с послойной трамбовкой грунта. Шаблон снимается после засыпки котлованов.

Железобетонные и деревянные опоры устанавливаются без фундаментов. Котлованы для деревянных и железобетонных опор разрабатываются специальными буровыми машинами. Диаметр котлована должен превышать нижний диаметр (размер) стойки опоры на 5... 10 см. Глубина котлованов должна соответствовать проекту ВЛ.

Установка опор.

Методы установки опор зависят от их конструкций, фундаментов, а также наличия тех или иных подъемных средств и механизмов. Большинство опор устанавливаются с помощью подъемного крана соответствующей грузоподъемности. Вылет и рабочий ход стрелы подъема крана должны обеспечивать полный подъем опоры, перемещение ее к месту установки и удержание в вертикальном положении до закрепления опоры на фундаменте или в грунте.

При установке опоры выверяется ее вертикальное положение. Для металлических опор используются металлические прокладки, устанавливаемые между пятой опоры и верхней плоскостью железобетонного фундамента. Вертикальность деревянных и железобетонных опор достигается с помощью временных оттяжек и упоров до окончательного закрепления опоры в грунте. Котлованы под деревянные и железобетонные опоры после выверки их вертикального положения засыпаются гравийно-песчаной смесью с послойным трамбованием.
