Оконцевание кабелей с целью их подключения к оборудованию выполняется с помощью концевых муфт; соединение отдельных кусков кабелей - с помощью соединительных кабельных муфт. Концевые муфты устанавливаются в начале и конце кабелей. Количество соединительных муфт на 1 км КЛ определяется строительной длиной кабеля.

Муфты изготавливаются из различного материала. Основным требованием, предъявляемым к кабельной муфте, является надежность ее работы. Поэтому муфта должна быть герметичной, влагостойкой, обладать механической и электрической прочностью, стойкостью к воздействию окружающей среды. В наибольшей степени этим требованиям удовлетворяют муфты горячей (термоусаживаемые) и холодной усадки, применяемые для кабелей с любой изоляцией.

Перед монтажом муфты конец кабеля разделывается. Операция разделки кабеля заключается в последовательном удалении с некоторым сдвигом всех слоев кабеля от наружной защитной оболочки до фазной изоляции токоведущей жилы (рис. 6 и 7). Размеры разделки зависят от напряжения, марки, сечения жил кабеля и приводятся в справочниках и монтажных инструкциях.

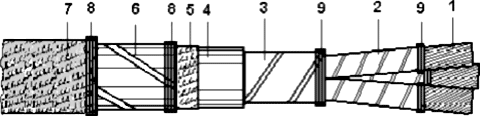

кабель с бумажной изоляцией

Рис. 6. Общий вид разделанного трехжильного кабеля с бумажной

изоляцией: 1- токопроводящие жилы; 2 - фазная изоляция; 3 - общая (поясная) изоляция; 4 - герметичная оболочка; 5 - подушка под броней; 6 - броня из стальных лент; 7- наружный защитный покров; 8 - проволочный бандаж; 9 - бандаж из ниток.

Термоусаживаемые муфты.

Эти муфты используются при любом способе прокладки кабелей, надежны в эксплуатации (срок службы не менее 30 лет), характеризуются простотой монтажа (приблизительно 1 час для оконцевания и приблизительно 2 часа для соединения кабелей напряжением 6-10 кВ).

Напряжение на КЛ может подаваться сразу же после монтажа муфты.

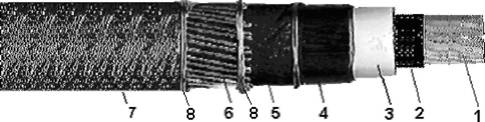

Рис. 7. Общий вид разделанного одножильного СПЭ кабеля:

1- токопроводящая жила; 2 - экран из полу проводящей пластмассы; 3 - СПЭ изоляция; 4 - экран из полупроводящей пластмассы; 5 - водонабухающий слой; 6 -экран из медных проволок; 7 - наружная защитная пластмассовая оболочка; 8 -проволочный бандаж

Широкий диапазон термоусадки позволяет использовать один типоразмер муфты для разных типов кабелей и сечений жил, что значительно сокращает складской запас муфт. Например, всего два типоразмера покрывают весь диапазон сечений кабелей, используемых в распределительных сетях напряжением 6-10 кВ (один типоразмер используется для сечений 70-120 мм, второй - для сечений 150-240 мм). Арматура термоусаживаемых муфт практически не подвергается старению и может складироваться неограниченно долго.

Принцип термоусадки основан на технологии изготовления поперечно сшитых полимеров с пластической памятью формы. В комплект термоусаживаемой муфты входят элементы (трубки, манжеты, перчатки, шланги и другие), поставляемые в растянутом состоянии, что позволяет легко их надеть на элементы разделанного кабеля. При нагревании пропан-бутановой горелкой или строительным феном происходит усадка этих деталей и плотный охват элементов кабеля, чем создается, герметичная и механически прочная конструкция. Температура усадки составляет 120-150°С и не является опасной для изоляции кабеля.

Надежную герметизацию обеспечивают специальные клеевые и мастичные герметики, нанесенные на внутренние поверхности элементов муфты. Одновременно с нагревом термоусаживаемых элементов происходит расплав и растекание герметизирующих материалов с заполнением всех пустот.

Герметизирующие материалы за счет специальных добавок (ZnO) обладают полупроводящими свойствами и, следовательно, выравнивают электрическое поле. За счет этого полностью исключается причина разрядов в областях повышенной напряженности электрического поля (в контактных соединениях жил, на срезе экрана).

Основные операции монтажа термоусаживаемой концевой муфты одножильного кабеля приведены на рис. 8.

Монтаж концевой термоусаживаемой муфты трехжильного кабеля принципиально не отличается от монтажа муфты однофазного кабеля. В муфтах трехжильных кабелей используются термоусаживаемые перчатки, надеваемые на три фазные жилы разделанного кабеля.

монтаж кабельной муфты

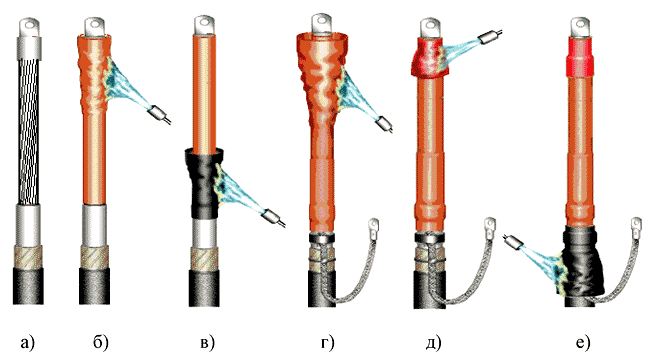

Рис. 8. Монтаж концевой термоусаживаемой муфты:

а - разделанный кабель с наконечником; б - усаживание трубки регулятора, выравнивающей электрическое поле; в - усаживание жильной манжеты; г - установка проводника заземления и усаживание шланга; д - усаживание концевой манжеты; е - усаживание поясной манжеты.

Термоусаживаемая концевая муфта трехжильного кабеля приведена на рис. 9; термоусаживаемая муфта для соединения трехжильных кабелей - на рис. 10.

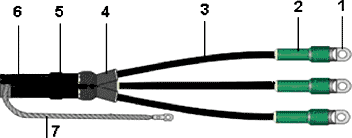

Концевая термоусаживаемая муфта

Рис. 9. Концевая термоусаживаемая муфта: 1 - наконечник; 2- манжета концевая; 3 - трубка жильная и манжета пальцевая; 4 - перчатка; 5 - лента регулятор для выравнивания электрического поля; 6 - манжета поясная; 7 - проводник заземления

Основные операции монтажа термоусаживаемой муфты для соединения трехжильных кабелей приведены на рис. 11.

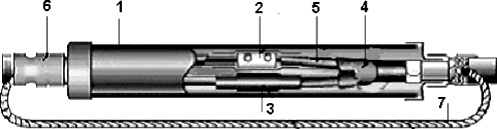

Термоусаживаемая соединительная муфта

Рис. 10. Термоусаживаемая соединительная муфта: 1 -защитный корпус; 2 - болтовое контактное соединение жил; 3 -манжета, изолирующая контактное соединение; 4 - перчатка; 5 - фазная трубка; 6 - манжета для герметизации корпуса муфты; 7 - проводник, обеспечивающий непрерывность цепи заземления.

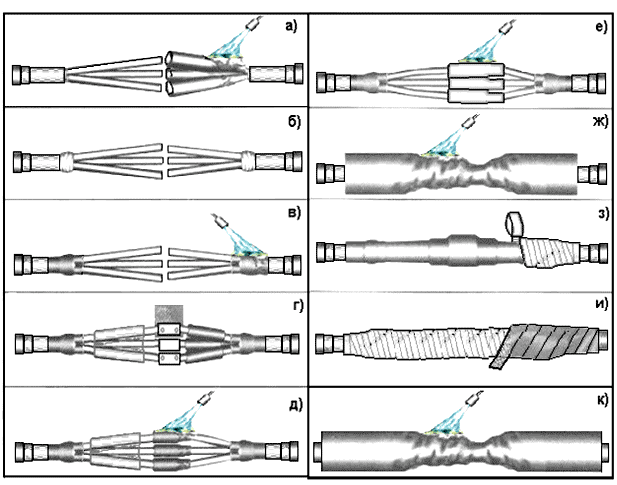

Монтаж термоусаживаемой соединительной муфты

Рис. 3.11. Монтаж термоусаживаемой соединительной муфты:

а - усадка жильных трубок; б - намотка ленты-регулятора; в - усадка перчаток; г -

соединение жил болтовыми соединителями с оборачиванием их пластинами

регуляторами; д -усадка подкладных манжет; е - усадка изолирующих манжет; ж -

усадка шланга; з - закрепление проводника заземления и обмотка экранной лентой;

и - намотка ленты-герметика; к - усадка защитного кожуха

Проводник заземления концевых муфт и проводник, обеспечивающий непрерывность цепи заземления, в соединительных муфтах монтируются с помощью системы непаянного заземления, поставляемого в комплекте муфты. Контактное соединение заземляющего проводника с металлической оболочкой (экраном) кабеля закрывается герметизирующей лентой, обеспечивающей защиту этого соединения от коррозии.

Проводники заземления муфт выполняются гибким медным проводом. Сечения этих проводников должны быть не менее:

16 мм - при сечении жил кабеля до 120 мм;

25 мм - при сечении жил кабеля до 240 мм .

При монтаже термоусаживаемых муфт удается уйти от таких экологически вредных операций, как пайка при монтаже свинцовых муфт, битумное наполнение муфт. При термоусадке отсутствуют экологически опасные газовые выделения.

Муфты холодной усадки.

Эти муфты обладают всеми достоинствами термоусаживаемых муфт. Кроме того, монтаж муфты холодной усадки не требует операции нагрева, что позволяет сократить время монтажа такой муфты приблизительно в два раза по сравнению со временем монтажа термоусаживаемой муфты.

Муфта холодной усадки состоит из EPDM-резины, предварительно натянутой на удаляемую при монтаже спираль. При удалении спиралевидного корда за специально оставленные с обеих сторон муфты свободные концы корда муфта легко усаживается, обеспечивая полную герметизацию кабеля.

Толстые стенки муфты создают дополнительную защиту от механических воздействий. Кроме того, EPDM-резина устойчива к воздействию влаги, кислот, щелочей и ультрафиолетового излучения.

Соединительная муфта холодной усадки для одножильного кабеля показана на рис. 12.

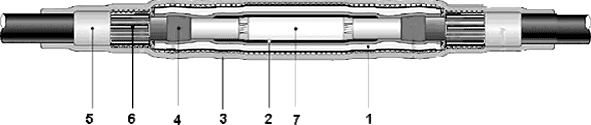

Соединительная муфта

Рис. 12. Соединительная муфта холодной усадки: 1 - экструдированный

двухслойный силиконовый корпус; 2 - полупроводящая пластина; 3 - общий

защитный кожух из ЕПДМ-резины; 4 - мастика для выравнивания электрического

поля; 5 - герметизирующая мастика; 6 - медная сетка и соединитель экрана; 7 -

соединительная гильза

Основные операции монтажа такой соединительной муфты показаны на рис. 13.

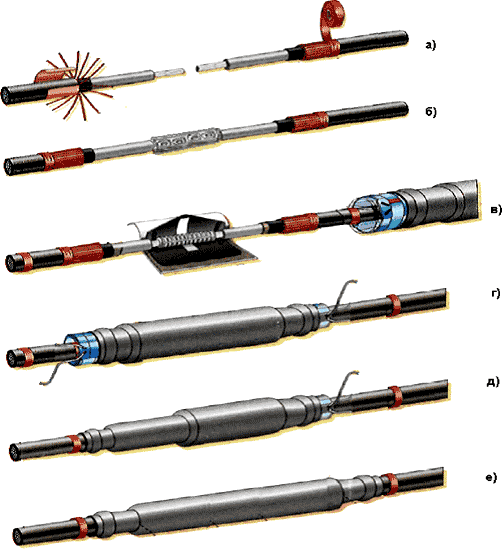

Монтаж соединительной муфты

Рис. 13. Монтаж соединительной муфты холодной усадки:

а - подготовка экранов соединяемых кабелей; б - соединение жил опрессованием; в - наложение на место контактного соединения жил пластины с полупроводящим слоем для выравнивания электрического поля; г - закрытие муфтой места соединения жил кабелей; д - вытягивание спиралевидного корда с той и другой стороны муфты; е - муфта, готовая для подачи напряжения на кабель

Термоусаживаемые муфты и муфты холодной усадки сохраняют гибкость кабеля, не разрушаются при циклических температурных нагрузках и смещениях грунта при смене времен года. Продольное усилие на разрыв муфты составляет 60% от усилия на разрыв кабеля.

Стопорные свойства таких муфт позволяют увеличить допустимую разность уровней кабельной трассы для кабелей с бумажной пропитанной изоляцией.
