Прокладка КЛ в земляной траншее является одним из наиболее распространенных, простых и экономичных способов прокладки. Глубина заложения КЛ от планировочной отметки должна быть не менее 0,7 м для кабелей напряжением до 20 кВ и не менее 1 м для кабелей напряжением 35 кВ. При пересечении улиц и площадей глубина заложения КЛ должна быть не менее 1 м независимо от напряжения.

При прокладке кабеля в земле предварительно выявляются места на трассе, содержащие вещества, разрушительно действующие на металлические покровы и оболочку кабеля (солончаки, известь, насыпной грунт, содержащий шлак или строительный мусор). При невозможности обхода этих мест должны быть приняты меры по защите кабеля.

Для рытья траншей используются траншейные или обычные экскаваторы. Кабели, укладываемые в траншее, должны иметь снизу подсыпку, а сверху засыпку слоем мелкой земли, не содержащей камней, строительного мусора и шлака. Это необходимо для исключения возможности механического повреждения кабеля при давлении на него грунта после засыпки траншеи.

Одной из операций, выполняемых при монтаже кабеля, является его раскатка. Способ раскатки кабеля зависит от сложности трассы. Если на трассе нет пересечений с подземными коммуникациями, кабель укладывают непосредственно на дно траншеи с кабельного транспортера, движущегося вдоль трассы (рис. 1).

При наличии пересечений барабан с кабелем устанавливают в одном конце трассы на раскаточное устройство (кабельные домкраты) и раскатывают с помощью тягового механизма - лебедки с канатоемкостью, соответствующей строительной длине кабеля. Предварительно трос лебедки разматывают по дну траншеи, протаскивают под пересекаемыми коммуникациями и сцепляют с кабелем с помощью монтажного чулка или непосредственно за токопроводящие жилы. Монтажный чулок надевают на оболочку кабеля и прочно закрепляют проволочным бандажом на длине не менее 0,5 м. Размотка кабеля должна идти с верхней части кабельного барабана. Раскаточное устройство должно иметь тормоз.

При раскатке кабеля с помощью тягового механизма следует принимать меры по его защите от механических повреждений. Тяжение СПЭ кабелей и кабелей с алюминиевой оболочкой выполняется за оболочку или за жилы. Тяжение кабелей со свинцовой оболочкой допускается только за жилы.

Тяговый механизм должен быть оснащен устройством (динамометром), регистрирующим усилие тяжения. Допустимые усилия тяжения для кабелей с бумажной пропитанной изоляцией указаны в табл. 1. Усилия тяжения СПЭ кабелей не должны превышать следующих значений: 50SН/мм - для медной жилы и 30SН/мм - для алюминиевой жилы, где S - общее сечение жил кабеля.

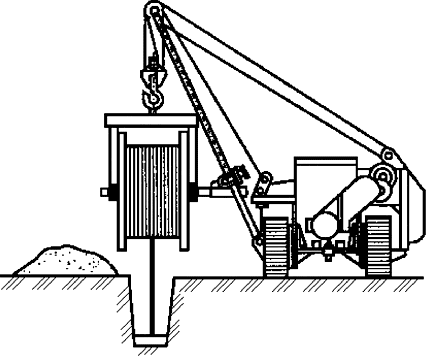

Рис. 1. Раскатка кабеля с кабельного транспортера

Таблица 1

Для уменьшения усилия тяжения используются специальные раскаточные ролики, устанавливаемые через 3...5 м на дно траншеи. В местах поворота трассы устанавливаются угловые ролики.

Кабели в траншее укладываются в один ряд (рис. 2,а). Расстояние по горизонтали в свету между соседними кабелями d> 100 мм и d> 250 мм для кабелей напряжением до 10 и 20-35 кВ соответственно. Кабели в траншее укладываются «змейкой», обеспечивающей запас длины кабеля 1...2% для уменьшения растягивающих усилий при возможных смещениях почвы и температурных изменениях длины кабеля.

При прокладке кабелей у концов, предназначенных для последующего соединения, оставляется запас не менее 2 м, необходимый для монтажа соединительной муфты и укладки дуг компенсаторов, предохраняющих муфту от повреждения при возможных смещениях почвы и температурных деформациях кабеля, а также для обеспечения возможности повторного монтажа муфты в случае ее повреждения при эксплуатации. Укладывать запас кабеля в виде колец не допускается.

При изменении направления трассы кабели изгибаются. Во избежание нарушения целостности изоляции жил и оболочек кабеля устанавливаются предельно допустимые радиусы изгиба. Для кабелей с бумажной изоляцией на напряжение до 35 кВ в алюминиевой и свинцовой оболочке радиусы изгиба должны быть соответственно не менее 25 и 15D; для кабелей с резиновой, пластмассовой и СПЭ-изоляцией - не менее 15D, где D - наружный диаметр кабеля.

Выше верхней засыпки, выполненной из мелкой земли, укладывается слой красного кирпича (КЛ напряжением до 35 кВ) или железобетонные плиты (КЛ напряжением 35 кВ), служащие для защиты кабелей от механических повреждений при проведении землеройных работ. Вместо такой защиты может использоваться сигнальная лента из яркой полиэтиленовой пленки, свидетельствующая при проведении землеройных работ о близком расположении кабелей.

Перед засыпкой траншеи изоляция кабельной линии испытывается повышенным напряжением (см. табл. 2). Пластмассовые защитные оболочки кабелей испытываются напряжением 10 кВ.

При положительных результатах испытаний перед засыпкой траншеи представители монтажной организации совместно с представителями заказчика производят осмотр кабельной трассы с составлением акта на скрытые работы. После этого траншея засыпается грунтом с послойной трамбовкой. Если выкопанная земля содержит строительный мусор, шлак, камни, для засыпки траншеи следует использовать натуральный привозной грунт или песок.

При прокладке кабелей с бумажной пропитанной изоляцией в агрессивных грунтах и зонах с наличием блуждающих токов, например вблизи трамвайных путей, должны применяться кабели с пластмассовыми (шланговыми) защитными покровами или специальные меры защиты от коррозии металлических оболочек и брони этих кабелей.

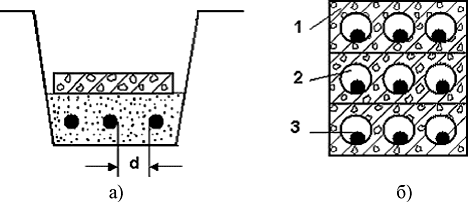

Рис. 2. Прокладка кабелей в земляной траншее (а) и бетонном блоке (б)

СПЭ кабели с полиэтиленовой защитной оболочкой (ПвП, АПвП) могут прокладываться в земле с любой степенью коррозионной активности грунта. На сложных участках кабельной трассы прокладываются кабели с усиленной защитной полиэтиленовой оболочкой (ПвПу, АПвПу); в грунтах с повышенной влажностью - кабели с дополнительной продольной герметизацией (ПвПг, АПвПг).

Пересечения кабельными линиями автомобильных и железных дорог выполняются, как правило, скрытым способом (без рытья траншеи) с помощью пневмопробойника. Для этого по обе стороны от пересекаемого объекта роются котлованы. В один из котлованов на направляющих по требуемому уровню устанавливают пневмопробойник. Под действием сжатого воздуха, подаваемого компрессором, пневмопробойник забивается в грунт. Так как грунт уплотняется стенками пневмопробойника, пробитое отверстие сохраняет круглую форму. После прохода пневмопробойником пересекаемого объекта в пробитое отверстие закладываются асбоцементные трубы. Кабель при монтаже протягивается через эти трубы.

После завершения всех работ по прокладке КЛ выполняется исполнительный чертеж трассы с привязкой к постоянным ориентирам на местности. На незастроенной территории трасса кабельной линии обозначается пикетами.
