УСТРОЙСТВО КОМПЛЕКТНОЕ РАСПРЕДЕЛИТЕЛЬНОЕ СЕРИИ КРУ2-СТ «СЕТИ»
ВВЕДЕНИЕ
Данная инструкция предназначена для оперативного и оперативно-ремонтного персонала обслуживающего комплектные распределительные устройства серии КРУ2-СТ ТУ3414-032-05755476-2008
В инструкции дается общее описание КРУ2-СТ, приводятся указания по технике безопасности, оперативному обслуживанию, а также по нанесению надписей, диспетчерских наименований, цветовой маркировки. По мере внесения изменений и появления новых разработок к данной инструкции будет выпускаться дополнительная информация.
Список обозначений и сокращений, принятых в инструкции:
ВВ — вакуумный выключатель
ДН —датчик напряжения
СШ — сборные шины
РУ — распределительное устройство
КЛ — кабельная линия
РП — распределительный пункт
ШВЦ — шкаф вторичных цепей

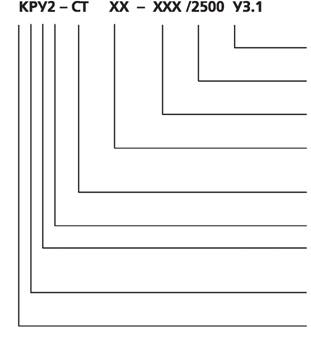

Структура условного обозначения шкафа КРУ
 | Климатическое исполнение и категория размещения по ГОСТ 15150 Номинальный ток главных цепей, А Обозначение схемы главной цепи Номинальное напряжение, (10/20) кВ Торговая марка Серия Устройство Распределительное Комплектное |
1. ОБЩЕЕ ОПИСАНИЕ
КРУ2-СТ представляет собой распределительное устройство в металлической оболочке, трехфазного переменного тока частоты 50 Гц, на номинальное напряжение 10/20 кВ, для систем с изолированной нейтралью исполнения «У», категории размещения «3» по ГОСТ 15150.
Основным элементом шкафа КРУ2-СТ является силовой вакуумный выключатель.
КРУ изготавливается и поставляется по индивидуальным заказам для всех видов электрических станций, электроподстанций и систем энергоснабжения аналогичных серий.
Технические данные, основные параметры и характеристики РУ приведены в таблице 1. Типовые однолинейные схемы представлены в таблице 1.
Классификация исполнений шкафов КРУ приведена в таблице 2.
Таблица 1
| Наименование параметра | Значение параметра | Значение параметра |
| Номинальное напряжение (линейное) U, кВ | 10 | 20 |
| Наибольшее рабочее напряжение (линейное) кВ | 12 | 24 |
| Номинальный ток главных цепей (IJ, А | 3150 | 2500 |
| Номинальный ток сборных шин (IJ, А | 3150 | 2500 |
| Номинальный ток отключения выключателя, встроенного в шкаф КРУ, кА | 40 | 25 |
| Номинальный ток электродинамической стойкости главных цепей шкафа КРУ (амплитудное значение), кА | 102 | 51 |
| Ток термической стойкости шкафа КРУ с высоковольтным выключателем (кратковременный ток), кА | 40 | 20 |
| Время протекания тока термической стойкости | 1 | 1 |
| Номинальное напряжение цепей освещения, В | 12 | 12 |
| Межфазное расстояние, мм | 210 | 210 |
| Номинальный ток трансформаторов тока, A, max | 4000 | 3000 |
| Срок службы до списания, лет не менее | 25 | 25 |
Таблица 2
| Наименование показателя классификации | Исполнение |
| Уровень изоляции по ГОСТ 1516.3 | Нормальная изоляция |
| Вид изоляции | Воздушная, с изолирующими перегородками |
| Наличие изоляции токоведущих шин главных цепей | С частично изолированными шинами |
| Наличие выкатных элементов в шкафах | С выкатным вакуумным выключателем |
| Вид линейных высоковольтных подсоединений | Кабельные |
| Условия обслуживания | С двусторонним обслуживанием |
| Степень защиты оболочек по ГОСТ 14254-75 | IP30 с фасада сзади IP00 с остальных сторон |
| Наличие дверей в отсеке выдвижного элемента шкафа | С дверьми |
| Вид управления | Местное и дистанционное |
Шкафы РУ оснащены блокировками, исключающими выполнение ошибочных операций, которые могут привести к повреждению ячеек, возникновению условий опасных для обслуживающего персонала и неправильной работе распредустройства.
