РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА С ВОЗДУШНОЙ ИЗОЛЯЦИЕЙ PIX Alstom

КРУ PIX обслуживание

Распределительные устройства (КРУ), рассчитанные на напряжение до 24 кВ

Модификация с элегазовым выключателем

Техническое описаниеОбщие сведения

Система PIX разработана в соответствии с международными стандартами (iec) и представляет собой оптимальное решение и удовлетворяет всем требованиям электрических сетей среднего напряжения для:

электростанций,

подстанций высокого/среднего и среднего/среднего напряжения,

промышленности,

инфраструктурных систем электроснабжения,

систем энергообеспечения морского базирования.

Входящие в систему PIX модули представляются в широком диапазоне номинальных характеристик:

Номинальные напряжения: 12 кВ, 17.5 кВ, 24 кВ.

Номинальный ток: до 4000 А

Номинальный кратковременный выдерживаемый ток до 40 кА.

Номинальная амплитуда максимального выдерживаемого тока до 100кА.

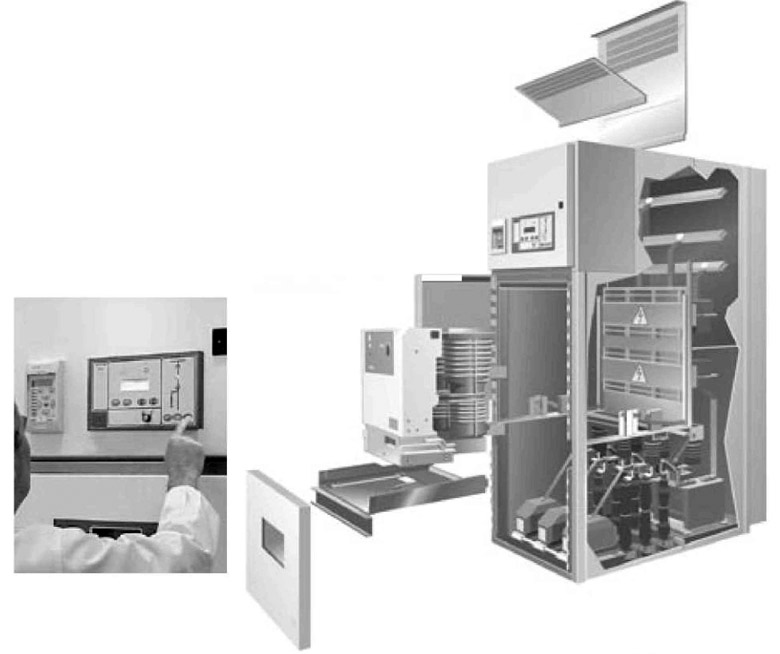

PIX имеет сборную конструкцию из листового металла и предназначен для установки внутри помещений. PIX является системой стойкой к возникновению дугового разряда и включает в свой состав выдвижной элемент, который изолируется закрывающейся дверцей. Ячейки имеют прочную сборную конструкцию, в которой используются оцинкованные материалы, обеспечивающие высокую коррозионную стойкость.

Передняя и задняя панели окрашены в светло- бежевый цвет (ral 9001), рабочие области - в голубой (ral 5023), а для выделения области управления заземляющим разъединителем используется желтый цвет.

Ячейки PIX могут быть на выбор укомплектованы силовыми контакторами, в конструкции которых используется технология гашения дуги в вакууме или элегазе.

Ячейки PIX содержат все необходимое и удобное в обращении оборудование цифрового управления и релейной защиты производства компании areva (Alstom), обеспечивающее гибкость конфигурирования системы в соответствии с требованиями потребителей.

Возможно использование стандартного решения компании areva, предусматривающего полностью интегрированное цифровое управление + адаптивное управление (dcx) или единый блок для защиты и управления.

Эти особенности системы PIX позволяют ей соответствовать требованиям потребителей с точки зрения:

безопасности персонала,

простоты эксплуатации и технического обслуживания,

простоты монтажа и легкости доступа к отдельным элементам.

Разработки компании подчинены указанным выше критериям, и их цель состоит в создании системы PIX с рассмотренными ниже возможностями.

Безопасность персонала

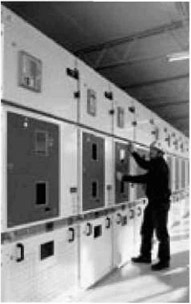

Все операции совершаются при закрытых панелях и дверцах.

Обеспечивается возможность наблюдать положение контактов заземляющего разъединителя с высокой коммутационной устойчивостью, через смотровое окно.

Конструкция заземляющего разъединителя предусматривает механизм защиты от самопроизвольного срабатывания.

Электрическая блокировка системы CDX в сочетании с механической блокировкой предотвращает выполнение недопустимых операций.

Система PIX обеспечивает эффективную стойкость к воздействию внутреннего дугового разряда, что подтверждено испытаниями в соответствии с требованиями стандарта IEC 60298, Приложение AA, по критериям 1- 6, класс A.

Сброс избыточного давления осуществляется в верхней части блока.

Металлические защитные шторки закрыты, когда выдвижной элемент находится в контрольном или ремонтном положении.

Простота эксплуатации и технического обслуживания

Наличие индикации напряжения кабеля.

Простота эксплуатации и технического обслуживания

Управление вручную или электрическое управление.

Оборудование может устанавливаться у стены.

Прочная и устойчивая конструкция.

Легкое и быстрое изменение конфигурации системы автоматизации и управления

Легкое и быстрое изменение конфигурации системы автоматизации и управления непосредственно на рабочем месте с помощью настраиваемого цифрового контроллера DCX

Применение систем цифрового управления и защиты с функциями самотестирования и контроля текущего состояния.

Простота и логичность выполнения операций с ясным отображением статуса при отработке всех функций.

Простота монтажа и легкий

доступ к отдельным узлам

Операция присоединения кабелей с передней стороны может быть упрощена благодаря возможности снятия перегородки, разделяющей отсеки коммутационного аппарата и кабельного присоединения. По желанию заказчика задняя, стенка кабельного отсека может быть также выполнена съемной.

При создании PIX преследовалась цель минимизировать занимаемое пространство с обеспечением доступа ко всем отсекам со стороны лицевой панели.

Проблемы защиты окружающей среды

С самого начала разработки системы PIX должное внимание уделялось вопросам, связанным с охраной окружающей среды, что выражается в следующем:

в сертификации производства по стандарту ISO 14001,

в создании конструкции с максимальным числом элементов, которые в конце назначенного срока службы могут подвергаться вторичной переработке.
