Номенклатура продукции
 |  |  |  |  |
| Ввод/Вывод с силовым выключателем | Ввод/Вывод с силовым выключателем + трансформаторы напряжения фиксированного типа | Ввод/Вывод с силовым выключателем + выдвижные кабельные трансформаторы тока со съемными предохранителями | Вывод с разъединительным элементом | Вывод с контактором |
 |  |  |  |  |
| Секция шин с силовым выключателем. | Шинный переход с трансформаторами. | Прямой ввод. | Блок измерения напряжения на сборных шинах с заземляющим разъединителем. | Блок измерения напряжения на сборных шинах |
 |  | |||
| Сборные шины с установкой трансформатора напряжения над соответствующим отсеком. | Сборные шины с установкой заземляющего разъединителя над соответствующим отсеком. | |||
Варианты комплектации оборудования

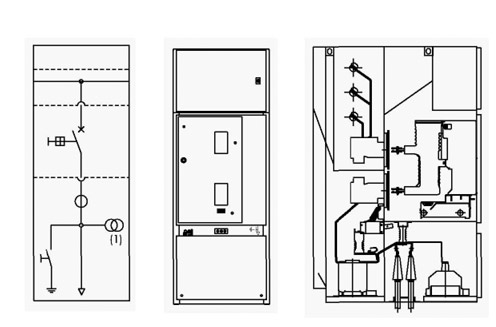

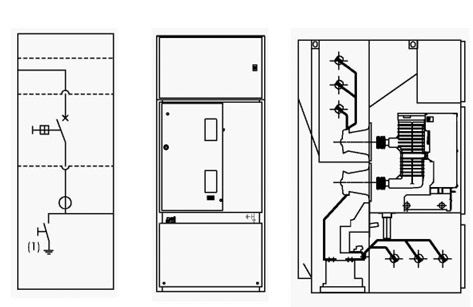

 | • Блок ввода или вывода с силовым выключателем до 1600 A. По заказу: Трансформаторы напряжения с предохранителями. Выдвижные кабельные трансформаторы напряжения со съемными предохранителями. Трансформаторы напряжения фиксированного типа без предохранителей (1). Ограничители перенапряжения. | ||

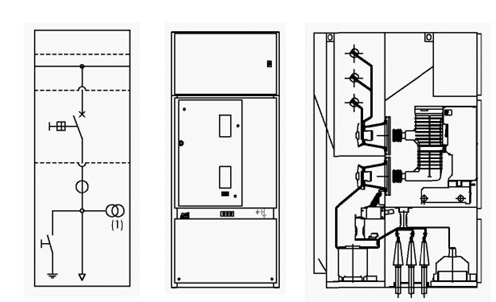

 | •Блок ввода или вывода с силовым выключателем от 2000 до 3150 A. По заказу: Трансформаторы напряжения с предохранителями. Выдвижные кабельные трансформаторы напряжения со съемными предохранителями. Трансформаторы напряжения фиксированного типа без предохранителей (1). Ограничители перенапряжения. | ||

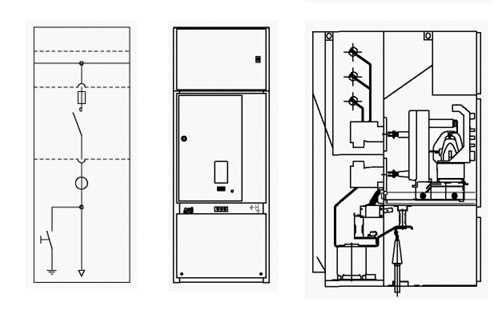

 | • Блок вывода с контактором и предохранителями 200, 400 A. По заказу: - Ограничители перенапряжения. | ||

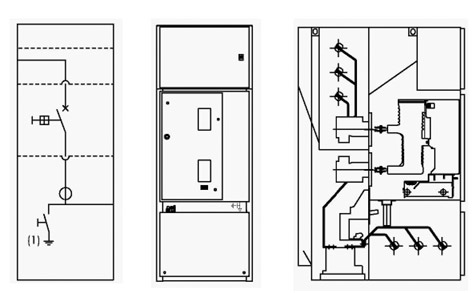

 | • Блок секции шин с силовым выключателем до 1600 A. По заказу: - Заземляющий разъединитель сборных шин (1). | ||
 | • Блок секции шин с силовым выключателем от 2000 до 3150 A. По заказу: - Заземляющий разъединитель сборных шин (1). | ||

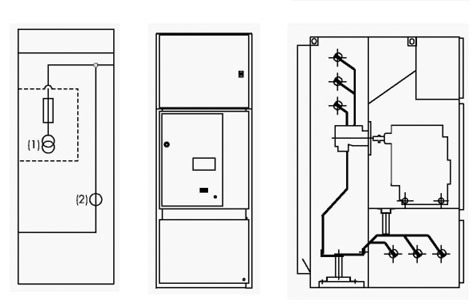

 | • Блок шинного перехода до 2000 A. По заказу: Выдвижной блок трансформаторов напряжения с предохранителям (1). Трансформаторы тока (2) | ||

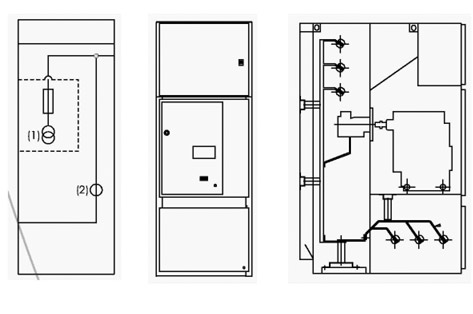

 | • Блок шинного перехода от 2500 A до 3150 A. По заказу: выдвижной блок трансформаторов напряжения с предохранителями (1). Трансформаторы тока (2). | ||

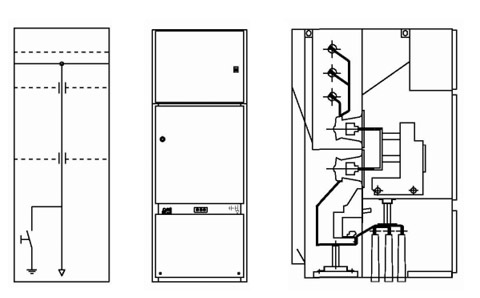

 | • Блок прямого ввода до 3150 A. По заказу: Ограничители перенапряжения. Трансформаторы напряжения фиксированного типа с предохранителями. Трансформаторы напряжения фиксированного типа без предохранителей. Съемные предохранители для трансформаторов напряжения. | ||

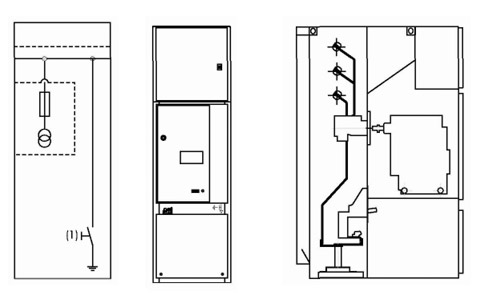

 | • Блок измерения напряжения на сборных шинах. По заказу: - Заземляющий разъединитель сборных шин (1). | ||
 | • Блок вывода с выключателем нагрузки и предохранителями. По заказу: - Трансформаторы тока. | ||

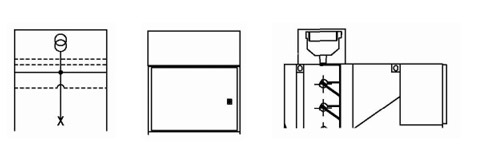

 | • Трансформаторы напряжения сборных шин без предохранителей с установкой сверху соответствующего отсека. | ||

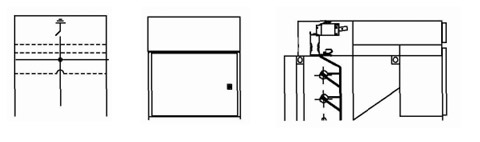

 | • Заземляющий разъединитель сборных шин с установкой сверху соответствующего отсека. | ||
