Контакторы переменного и постоянного тока

1. Контакторы переменного и постоянного тока
2. Однополюсный контактор постоянного тока
3. Контактор постоянного тока КПВ-600

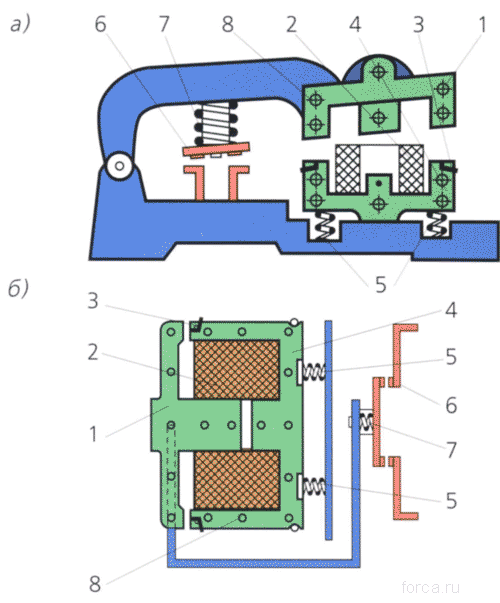

Системы контакторов переменного тока: а - клапанного типа; б - прямоходового типа

1 - якорь; 2 - катушка; 3 - короткозамкнутые витки; 4 - магнитный сердечник; 5 - амортизационные пружины; 6 - контакты; 7 - возвратная пружина; 8 - стяжные шпильки

Контактор переменного тока: 1 - дугогасительная камера; 2 - неподвижный контакт; 3 - подвижный контакт; 4 - скоба для крепления камеры; 5 - катушка; 6 - сердечник; 7 - якорь; 8 - гибкие электрические связи; 9 - блокировочные контакты
