Контакторы переменного и постоянного тока - Однополюсный контактор постоянного тока

1. Контакторы переменного и постоянного тока
2. Однополюсный контактор постоянного тока

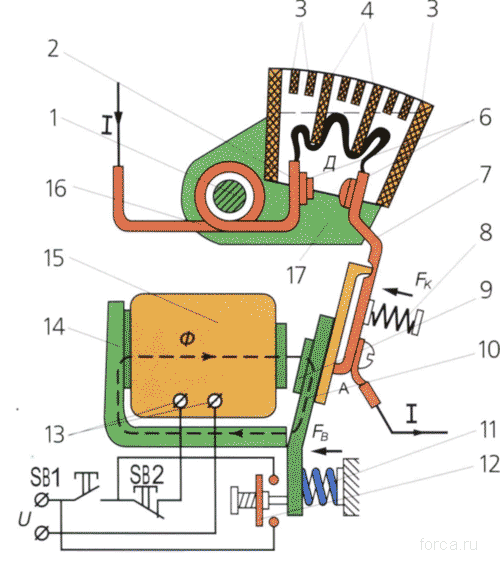

3. Контактор постоянного тока КПВ-600

1 - сердечник дугогасительной катушки; 2 - неподвижный контакт; 3 - дугогасительная решетка; 4 - изоляционные перегородки; 5 - дугогасительная камера; 6 - контактные накладки; 7 - подвижный контакт; 8 - пружина;

9 - магнитная прокладка;

10 - якорь;

11 - пружина;

12 - блок - контакты;

13 - выводы катушек;

14 - сердечник;

15 - катушка;

16 - дугогасительная катушка;

17 - полюс магнитный;

SBI - кнопка включения; SB2 - кнопка отключения контактора.
