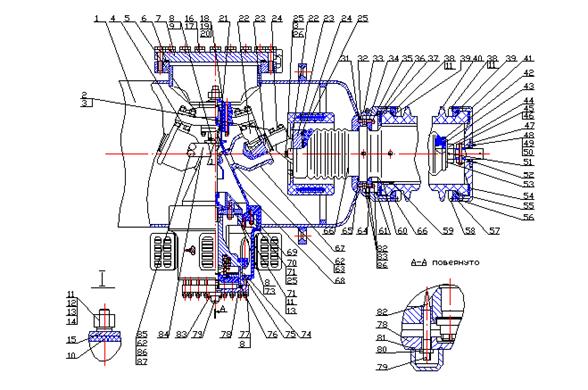

Камера дугогасительная воздушного выключателя

Рис. 1. Камера дугогасительная:

1 – резервуар; 2, 25 – болты; 3 – шайба 20Т65Г019; 4 – штифт; 5 – траверса; 6, 29, 32, 37, 43, 54, 69, 76, 81 – уплотнения; 7, 78, 79 – крышки; 8 – болт м30х100; 9 – шайба 30Т65Г019; 10, 55, 61, 64 – прокладки; 11 –гайка М10; 12 –шпилька М10х40; 13 – шайба 10Т Т65Г019; 14, 19, 26, 42, 47, 53 – шайбы; 15 – пластина; 16 – болт м30х100; 17 – шайба 30Т65Г019; 18, 44 – гайки; 20 –шплинт 4х40; 21 – механизм траверсы; 22 – подвижный контакт; 23 – неподвижный контакт; 24 – планка; 27 – уголок; 28 – стержень; 30 – шунтирующий резистор; 31, 36 – кольца; 33, 41 – фланцы; 34, 56 – кольца нажимные; 35, 39 – полукольца; 38 – шпилька М10х90; 40 – изолятор; 45 – ось; 46 – разрезная шайба; 48 – шпилька М8х45; 49 – гайка М8; 50 – шайба 8Т65Г019; 51 – винт М16х12; 52, 65 – уплотнительные шайбы; 57 – винт М6х12; 58 – кожух; 59 – винт М8х12; 60, 84 – шины; 62 – гайка М12; 63 – шпилька М12х100; 66 – эпоксидный ввод; 67 – сопло; 68 – корпус; 70 – шпилька M20х80; 71 – гайка M20; 72 – шпилька М10х50; 73 – шпилька М16х70; 74 – кожух клапана; 75 – дутьевой клапан; 77 – шпилька М16х105; 80 – гайка М18; 82 – игла; 83 – болты М12х25; 85 – колпачок; 86- шайба 12 Т65Г019; 87 – шпилька М12х40.

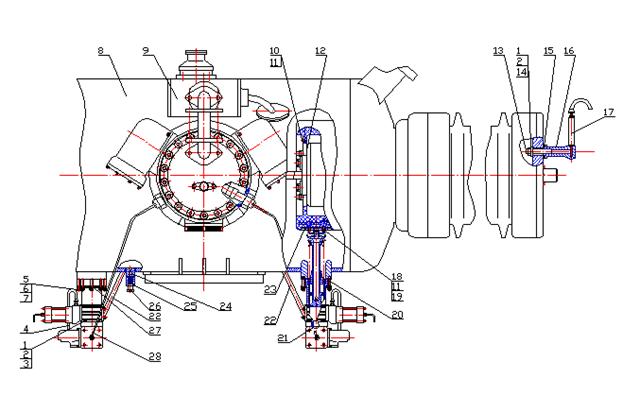

Дугогасительная камера воздушного выключателя

Рис. 2. Дугогасительная камера

1 – гайка М12; 2 – шайба 12Т65Г019; 3 - шпилька М12х50; 4, 22, 28 – трубки; 5 – гайка М10; 6 – шайба; 7 – шпилька ММ10х75; 8 – резервуар; 9 – клапан управления; 10 – винт М8х12; 11 – шайба 8Т65г019; 12 – шайба, 13, 19 – шпильки; 14 – шайба 12,5х1; 15, 20, 21 – уплотнения; 16 – корпус; 17 – указатель продувки; 18 –гайка М8; 23 – диск; 24 – шарик; 25 – гайка МM20; 26 – болт; 27 – полукольцо.

Клапан управления вспомогательного контакта

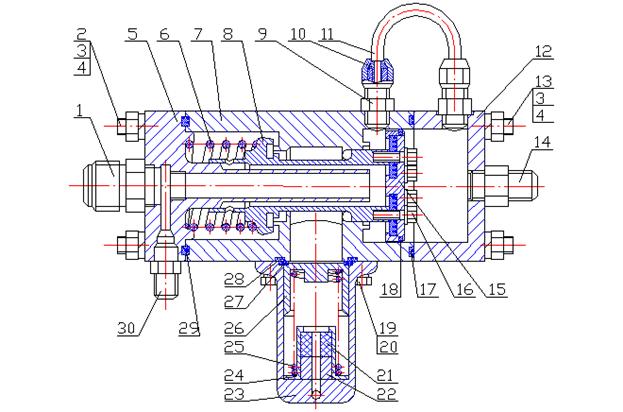

Рис. 3. Клапан управления вспомогательного контакта:

1,9 14, 30 – ниппеля; 2 – шпилька М10х60; 3 – гайка М10; 4 – шайба 10Т65Г019; 5,12 – крышки; 6,25 – пружины; 7,23 – корпуса; 8 – клапан; 10 – дроссельная втулка; 11 – трубка; 13 – шпилька М10х70; 15 – поршень; 16 – болт М6; 17, 28, 29 – уплотнения; 18 – поршневое кольцо; 19 – болт М8х70; 20 – шайба; 21 – прокладка; 22, 24 – втулки; 26 – стакан; 27 – кольцо.

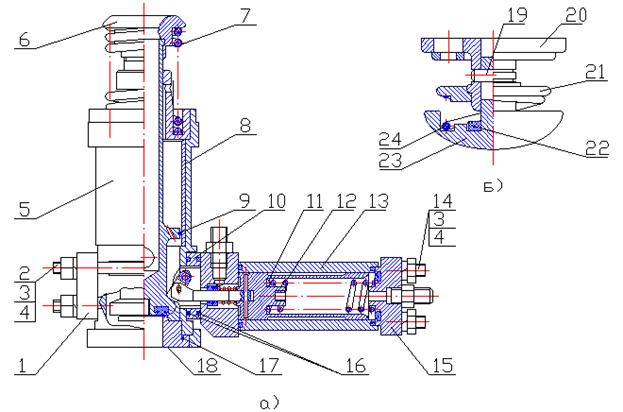

Вспомогательный контакт подвижный

Рис. 4. Вспомогательный контакт подвижный с фиксирующим механизмом (а) и неподвижный (б):

1 – планка; 2 – шпилька М10х140; 3 – гайка М10; 4 – шайба 10Т65Г019; 5, 13 – корпуса; 6,23 – контакты; 7,12,21 – пружины; 11 – регулировочная шайба; 14 – шпилька М10х170; 15 -крышка; 16,17 – уплотнения; 18 – вкладыш; 19 – валик; 20 – направляющая; 22 – шайба; 24 – пружина.

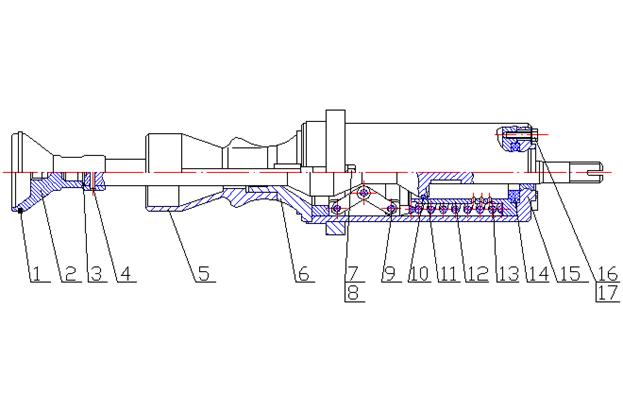

Траверса воздушного выключателя

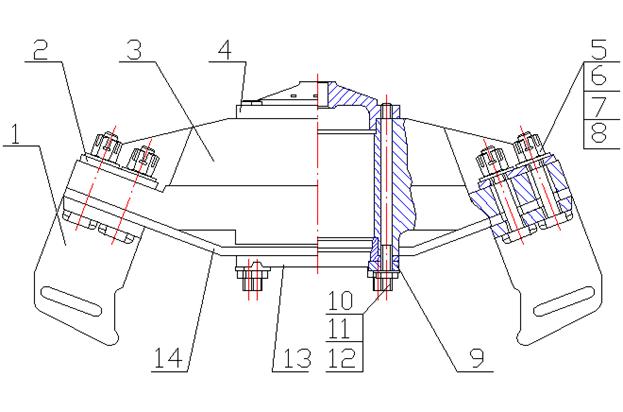

Рис. 5. Траверса:

1 – нож; 2 – планка; 3 – траверса; 4 – крышка; 5 – специальный болт; 6 – гайка; 7 – тарельчатая пружина; 8 – шплинт; 9 – шпонка; 10 – шпилька; 11 – гайка М10; 12 – шайба; 13 – втулка; 14 – шина.

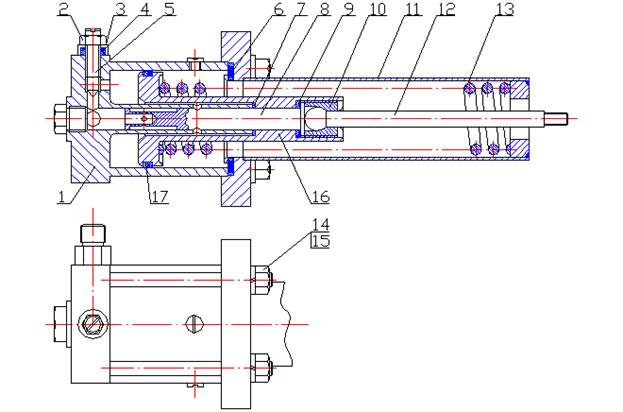

Механизм траверсы воздушного выключателя

Рис. 6. Механизм траверсы

1, 10 – поршневые кольца; 2 – поршень; 3 – регулировочная шайба; 4 – конический штифт 5х35; 5 - перегородка; 6, 12 – направляющие; 7 – болт М10х30; 8 – шайба 8Т65Г019; 9 – фиксатор; 11 – шток; 13 – пружина; 14 – шайба; 15 – стакан; 16 – болт М8х25; стопорная планка.

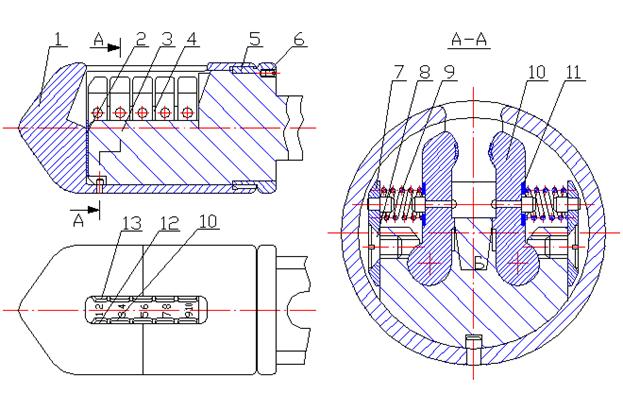

Главный неподвижный контакт воздушного выключателя

Рис. 7. Главный неподвижный контакт:

1 – стакан; 2 – прокладка; 3 – корпус; 4 – пластина; 5 – втулка; 6 – винт М6х10; 7 – планка; 8 – винт М8х12; 9 – пружина; 10 – палец с серебряной пластиной; 11 – шайба; 12, 13 – пальцы с киритом.

Дутьевой клапан воздушного выключателя

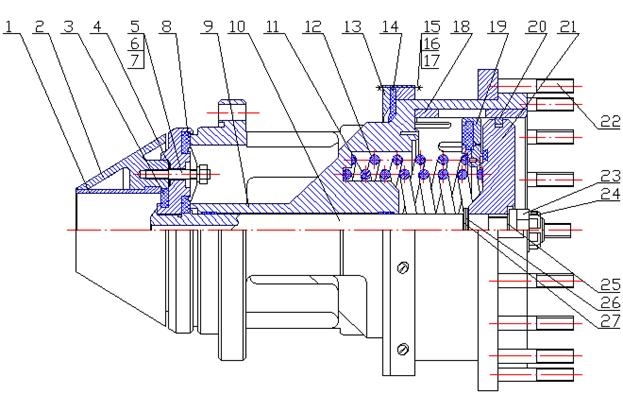

Рис. 8. Дутьевой клапан:

1 – гильза; 2, 9 – корпуса; 3,4,8, 14 – уплотнения; 5 – шпильки; 6 – гайка М10; 7 – шайба 10Т65Г019; 10 – шток; 11, 12 – пружины; 13 – разъемное кольцо; 15 – винт М6х50; 16 – шайба 6Т65Г019; 17 – гайка М6; 18 – цилиндр; 19, 25, 27 – шайбы; 20 – поршневое кольцо; 21 – поршень; 22 – шпилька М16х105; 23 – шплинт; 24 – гайка; 26 – регулировочная шайба.

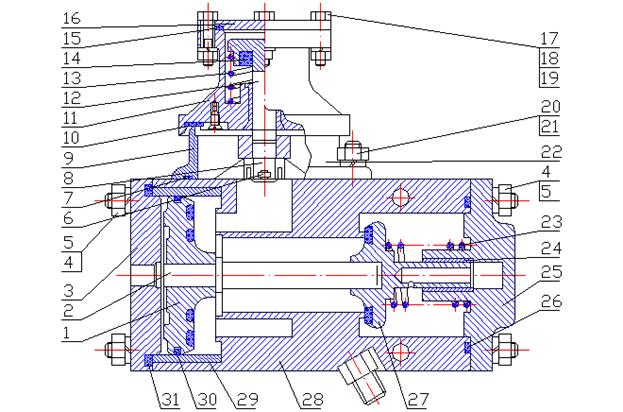

Клапан управления воздушного выключателя

Рис. 9. Клапан управления:

1 – поршень; 2, 12 – штоки; 3, 16, 25 – крышки; 4 – гайка М16; 5 – шайба 16Т65Г019; 6 – шплинт; 7, 10, 15, 26, 31 – уплотнения; 8 – гайка; 9 – основание; 11, 28 – корпуса; 13, 23 – пружины; 14 – резиновый буфер; 17 – болт М8х30; 18 – гайка М8; 19 – шайба 8Т65Г019; 20 – гайка М12; 21 - 12Т65Г019; 22 – выхлопной клапан; 24 – втулка; 27 – клапан; 29 – гильза; 30 –кольцо поршневое.

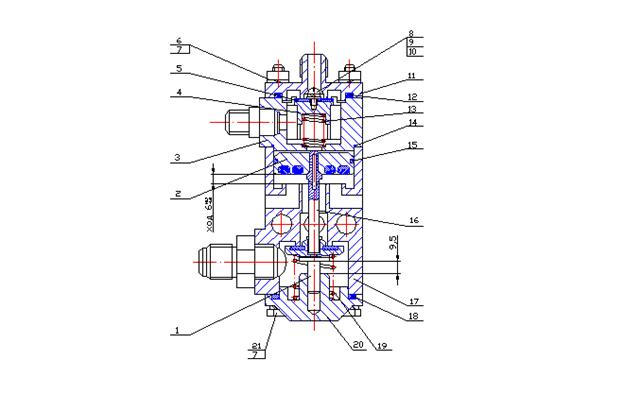

Промежуточный клапан

Рис. 10. Промежуточный клапан:

1,4 – клапаны; 2 – поршень; 3,17 – корпуса; 5 – резиновая шайба; 6 - гайка М8; 7, 9 - шайба 8Т65Г019; 8 – винт М6; 10 - шайба 6Т65Г019; 11,20 – крышки; 12, 14, 18 – уплотнения; 13, 19 – пружины; 15 – поршневое кольцо; 16 – шток; 21 – болт М8х20.

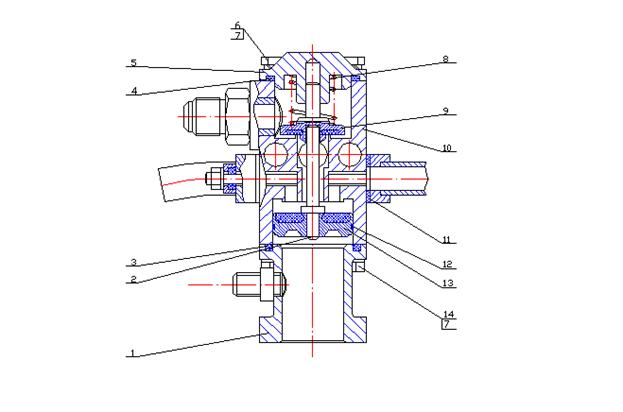

Промежуточный клапан нижней камеры

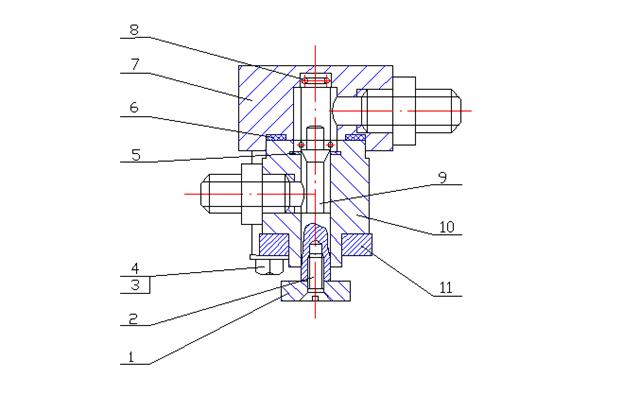

Рис. 11. Промежуточный клапан нижней камеры:

1 – патрубок; 2 – шток; 3, 4 – уплотнения; 5 – крышка; 6 – болт М8х20; 7 – шайба 8Т65Г019; 8 – пружина; 9 – клапан; 10 - корпус; 11 – прокладка; 12 – поршневое кольцо; 13 – поршень; 14 – болт М8х25.

Привод КУ

Рис. 12. Привод КУ:

1 – корпус; 2, 10 – гайки; 3 – колпачок; 4, 6, 7, 9 – уплотнения; 5 – игла регулировочная; 8 – стержень; 11 – колпак; 12 – шток; 13 – пружина; 14 – гайка М12; 15 – шайба 12Т65Г019; 16 – поршень; 17 – кольцо поршневое.

Блок клапанов воздушного выключателя

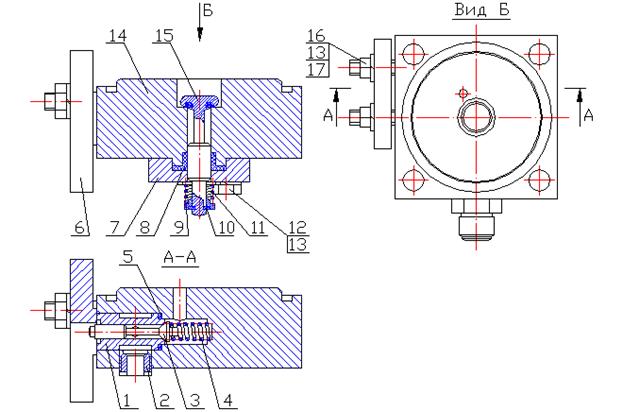

Рис. 13. Блок клапанов:

1, 2, 9 – втулки; 3,15 – клапаны; 4, 11 – пружины; 5 – уплотнения; 6, 14 – плиты; 7 – фланец; 8 – воротник; 10 - разрезное кольцо; 12 – болт М10х25; 13 – шайба 10Т65Г019; 16 – гайка М10; 17 – шпилька М10х55.

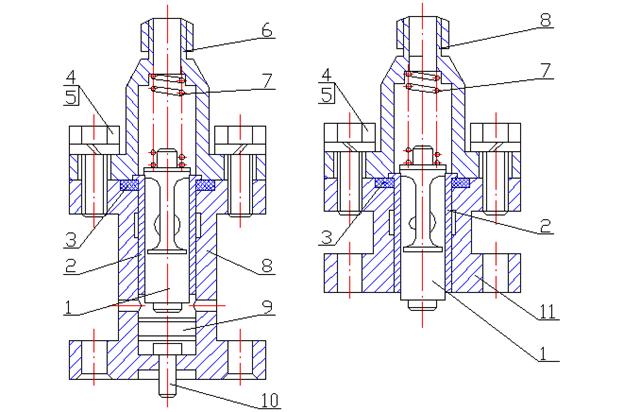

Пусковые клапаны воздушного выключателяp

Рис. 14. Пусковые клапаны отключения (а) и включения (б):

1 – клапан; 2 – втулка; 3 – уплотнение; 4 – болт М10х25; 5 – шайба 10Т65г019; 6 – штуцер; 7 – пружина; 8, 11 – корпуса; 9 – поршень; 10 – шток.

Распределительный шкаф

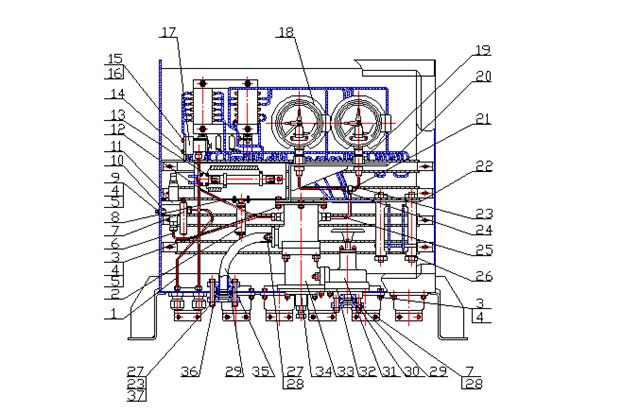

Рис. 15. Распределительный шкаф:

1, 6, 12, 14, 23, 24, 25, 35 – трубки; 2, 7, 26 – резисторы: 3 – гайка М10; 4 – шайба 10Т65Г019; 5 – болт М10х45; 8 – планка; 9 – болт М10х20; 10,29 – уплотнения; 11 – редукторный клапан; 13 – подогреватель; 15 – болт М8х20; 16 – шайба М8х20; 17 – кнопочное устройство отключения; 18 – манометры; 19 – гайка; 20 – скоба; 21 – тройник; 22 – панель; 27 – гайка М12; 28 – шайба 12Т65Г019; 30 – кольцо; 31 – вентиль; 32 – прокладка; 33 – блок пневматических клапанов; 34 – крышка; 36 – фланец; 37 – болт М12х80.

Блок пневматических клапанов воздушного выключателя

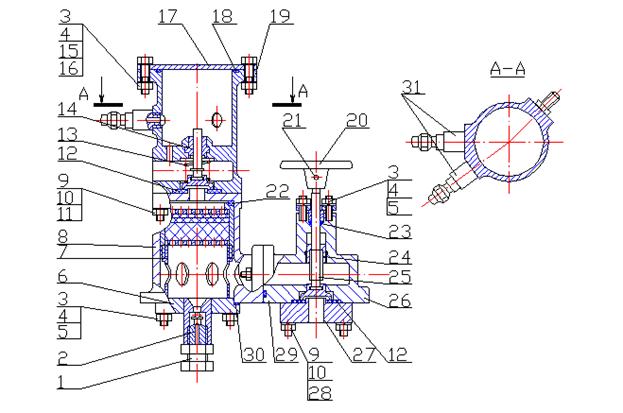

Рис. 16. Блок пневматических клапанов:

1 – болт; 2 – корпус; 3 – гайка М10; 4 – шайба; 5 – шпилька М10х45; 6, 17, 27 – крышка; 7 – фильтр; 8, 19, 26 – корпуса; 9 – гайка М12; 10 – шайба 12Т65Г019; 11 – шпилька М12х50; 12, 18, 22, 29, 30 – уплотнения; 13 – пружина; 14, 24 – втулка; 15 – болт М10х50; 16 – шайба 10х1,02; 20 - маховичок; 21 – штифт; 23 – асбестовая нить; 25 – вентиль; 28 – шпилька М12х60; 31 – клапан.

Редукторный клапан

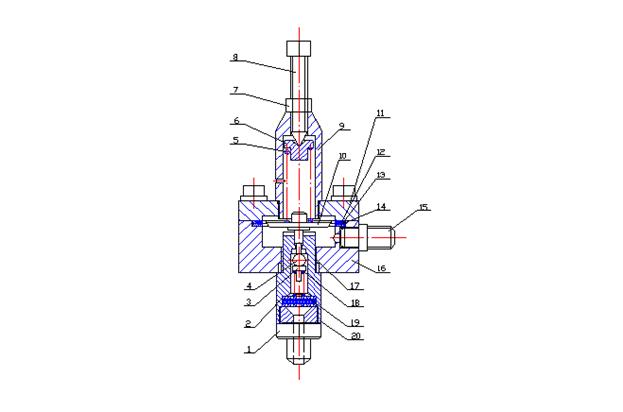

Рис. 17. Редукторный клапан:

1, 15 - ниппеля; 2 – сетка; 3 – бобышка; 4 – шарик; 5, 18 – пружины; 6 – упор; 7 – гайка М12; 8 – винт; 9 – колпак; 10 – прижим; 11 – крышка; 12, 14 - прокладки; 13 – мембрана; 16 – корпус; 17 – шток; 19 – фильтр; 20 – штуцер.

Кнопочное устройство отключения

Рис. 18. Кнопочное устройство отключения:

1 – кнопка; 2 – винт; 3 – болт М6х50; 4 – шайба 6Т65Г019; 5 – шайба; 6 – уплотнение; 7 – корпус; 8 – пружина; 9 – клапан; 10 – корпус; 11 – крышка.
