Страница 6 из 8

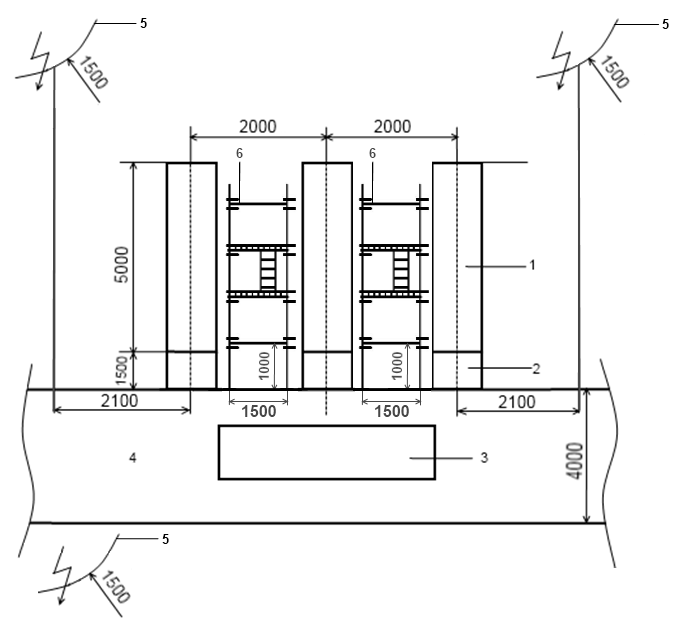

Схема расположения крана для строповки элементов воздушного выключателя ВВН-110

1 – полюс выключателя; 2 – опора полюса выключателя; 3 –автокран; 4 – прилегающая асфальтированная дорога; 5 – силовые шины (под напряжением); 6 – леса стоечные приставные для СМР

Рисунок 1 – Схема расположения крана для строповки элементов воздушного выключателя ВВН-110 (вид сбоку)

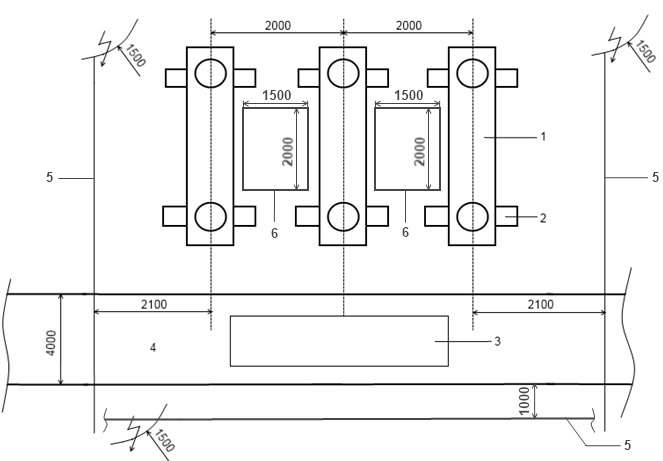

Схема расположения крана для строповки элементов воздушного выключателя

1 – полюс выключателя; 2 – опора полюса выключателя; 3 –автокран; 4 – прилегающая асфальтированная дорога; 5 – силовые шины (под напряжением); 6 – леса стоечные приставные для СМР

Рисунок 2 – Схема расположения крана для строповки элементов воздушного выключателя ВВН-110 (вид сверху)

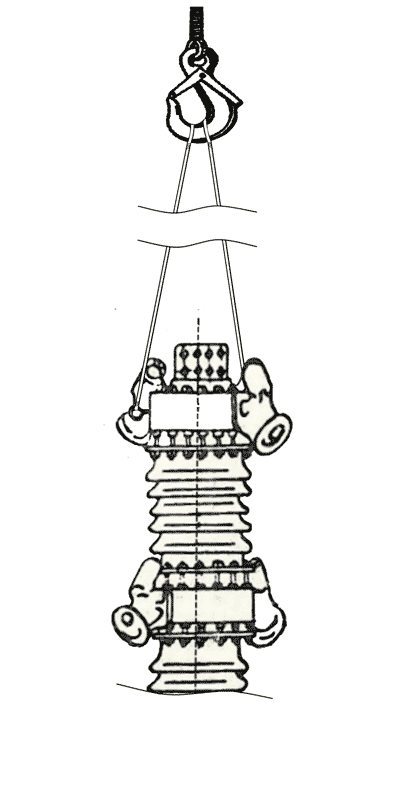

Схема строповки гасительной камеры воздушного выключателя ВВН-110

Рисунок 3 – Схема строповки гасительной камеры воздушного выключателя ВВН-110

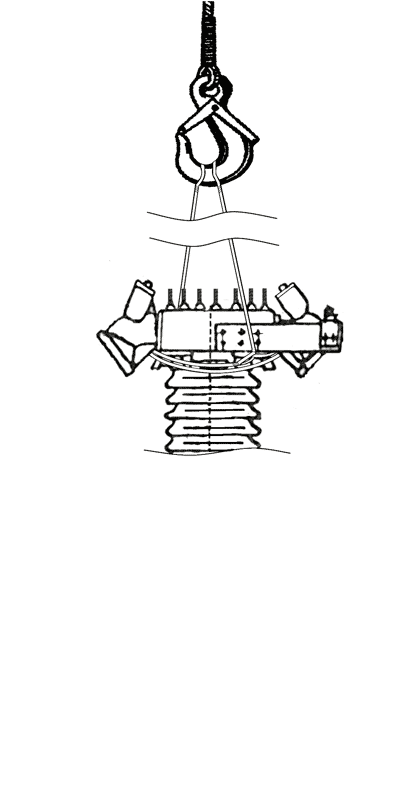

Схема строповки отделителя воздушного выключателя ВВН-110

Рисунок 4 – Схема строповки отделителя воздушного выключателя ВВН-110

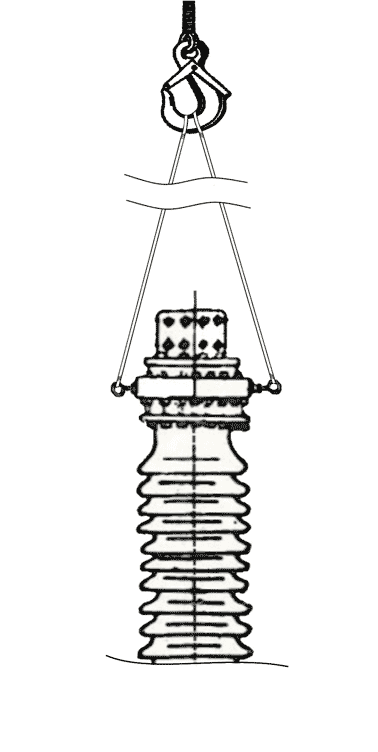

Схема строповки опорного изолятора камеры воздушного выключателя ВВН-110

Рисунок 5 – Схема строповки опорного изолятора камеры воздушного выключателя ВВН-110

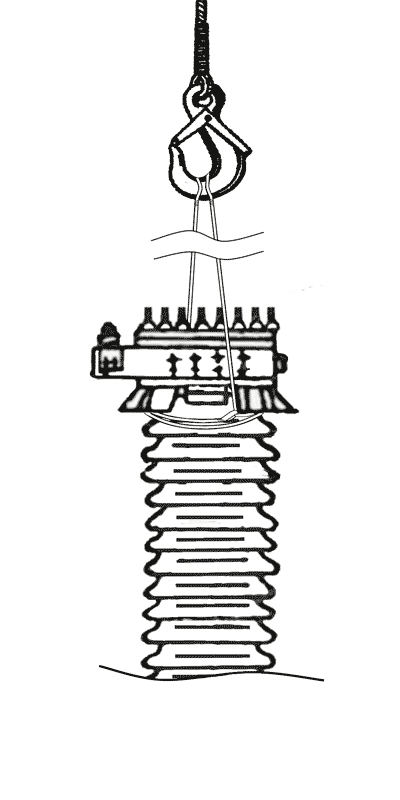

Схема строповки опорного изолятора отделителя

Рисунок 6 – Схема строповки опорного изолятора отделителя воздушного выключателя ВВН-110
