Установку вводов класса напряжения 110 кВ рассмотрим на примере герметичного ввода типа ГБМТА-0-110/630 У1 (Г — герметичный, БМ — с бумажно-масляной внутренней изоляцией, Т — трансформаторный, А — нормального исполнения, 0 — с установкой без наклона — 0°, на напряжение 110 кВ, ток 630 А, У — для районной с умеренным климатом, 1—категория размещения — на открытом воздухе).

До установки ввод тщательно протирают чистой ветошью, осматривают и испытывают в соответствии с установленными стандартами. При этом он должен находиться в вертикальном положении на специальной подставке (стойке). Если полученные при испытании результаты удовлетворяют нормам, отсутствуют внешние дефекты: сколы и трещины на фарфоровых покрышках, просачивание масла в уплотнениях, механические повреждения нижнего экрана, его изоляционного покрытия и других деталей, приступают к его установке на трансформатор.

Вводы 110 кВ и выше могут быть установлены на переходном фланце с трансформаторами тока или фланце, приваренном к крышке. В зависимости от установки (вертикально, наклонно) применяют различную оснастку и приспособления.

Перед тем как зачалить ввод стропами и поднять для переноса на трансформатор, с него демонтируют контактную шпильку / (рис. 137), расположенную в верхней части, и припаивают к ней линейный отвод обмотки 110 кВ. Для этого частично отвинчивают гайки 2 и снимают со шпильки клеммный наконечник 3, отвинчивают гайку 6, крепящую защитный кожух 7 компенсатора давления, и снимают его. Далее отвинчивают гайку 8, снимают прижимный латунный фланец 9, затем вывертывают болты 10 и снимают фланец 12 вместе с резиновой прокладкой 11. После этого контактную шпильку вынимают из центральной трубы 13 и оловянистым припоем впаивают в ее отверстие 14 гибкий отвод обмотки 110 кВ. Припайку шпилек к отводам производят до установки активной части в бак. Отверстие 4 в шпильке предназначено для вворачивания в него рым-болта 5 с тонким стальным канатом, служащим для протягивания отвода со шпилькой через трубу 13.

Установка ввода 110 кВ на крышке трансформатора

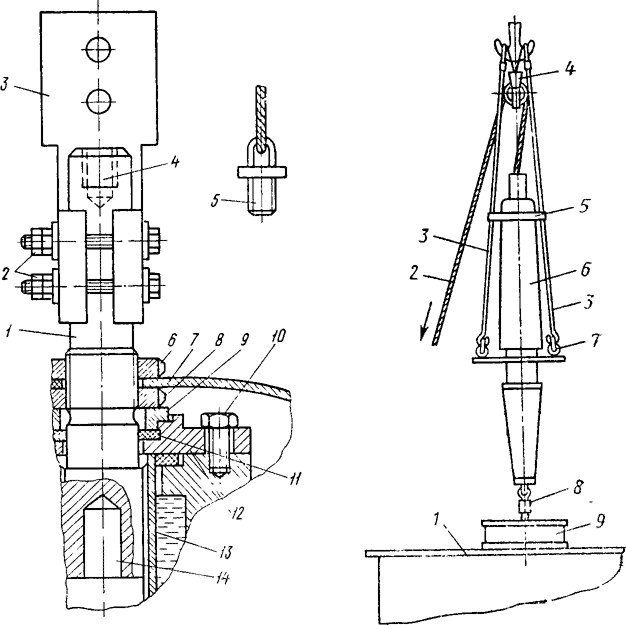

Рис. 25. Демонтаж контактной шпильки герметичного ввода напряжением 110 кВ

Рис. 26. Установка ввода 110 кВ на крышке трансформатора

Перед вертикальной установкой ввода на крышке 1 (рис. 26) приклеивают резиновую прокладку к фланцу 9, к которому в дальнейшем будут крепить ввод. Предварительно поверхность фланца под прокладку тщательно протирают и обезжиривают, смазывают клеем № 88Н сопрягаемые поверхности фланца и прокладки и после нескольких минут выдержки на воздухе прокладку плотно прижимают к фланцу.

Далее стропы 3 зачаливают за крюк грузоподъемного механизма и за кольцевые рымы 7, расположенные на фланце соединительной втулки ввода 6. Длина стропов должна быть такой, чтобы при натяжении их ветви располагались параллельно покрышке ввода. Одновременно к крюку подвешивают блок 4 через который в дальнейшем пропускают канат 2 рым-болта для протягивания через ввод отвода с контактной шпилькой 8. Вначале легким натяжением стропов проверяют правильность строповки: равенство длин и натяжения ветвей, надежность зацепления за крюк и рымы, совпадение оси крюка грузоподъемного механизма с вертикальной осью ввода.

После этого при натянутых стропах специальным поясом 5, иногда пеньковым канатом верхнюю часть ввода на уровне ниже второго ребра покрышки крепят к стропам так, чтобы при подъеме ввод занимал устойчивое вертикальное положение.

Осмотрев и убедившись в правильной и надежной строповке, ввод поднимают с подставки, перемещают и располагают над отверстием бака. Пропускают через блок 4 и трубу ввода канат с рым-болтом, ввертывают рым в контактную шпильку, припаянную к отводу, и медленно, придерживая и направляя ввод руками, опускают его нижнюю часть в бак, в данном случае через переходный фланец 9 с трансформаторами тока. Одновременно через блок вытягивают канат, тем самым протаскивая через трубу отвод со шпилькой.

Отводы на большие токи соответственно с большим сечением и в несколько параллельных проводов для облегчения протягивают с помощью небольшой ручной лебедки, закрепляемой на крышке бака. Процесс опускания и установки ввода требует большой внимательности и осторожности, особенно когда на вводе или на переходном фланце внутри бака установлен бумажно-бакелитовый цилиндр. Ввод опускают медленно без рывков, небрежность при выполнении этой ответственной операции может привести к поломке цилиндра, повреждению фарфоровых покрышек, нижнего экрана ввода, а также установленных в переходном фланце трансформаторов тока. При этом сборщик должен учитывать, что несогласованное опускание ввода и протягивание через него отвода может привести к образованию в отводе узлов («баранок»), а при чрезмерном усилии натяжения каната — к деформации и повреждению изоляции отвода в месте его присоединения к обмотке. Поэтому одновременно с опусканием ввода один человек должен подтягивать отвод канатом через блок, а второй, находящийся на крышке, постепенно вытаскивать отвод из бака и направлять его в трубу.

Когда фланец соединительной втулки ввода приблизится к переходному фланцу на расстояние 50—100 мм, в отверстия фланцев вставляют 2—3 конусные оправки и направляют ими посадку ввода так, чтобы отверстия фланцев совместились. Когда фланец ввода ляжет на резиновую прокладку, оправки вынимают, в отверстия совмещенных фланцев вставляют болты головками кверху и равномерно по всему периметру затягивают их гайками до сжатия резиновой прокладки на 1/3 ее толщины, обычно при этом гайки затягивают ключом до отказа.

Далее собирают верхнюю часть ввода в последовательности, обратной разборке: освобождают шпильку, выступающую из трубы, от рым-болта, надевают на нее фланец 12 (см. рис. 24) с прокладкой, крепят его болтами, устанавливают фланец 9 и навинчиванием гайки 8 уплотняют его, устанавливают защитный кожух 7 и крепят его гайкой 6. Далее к шпильке крепят болтами клеммный наконечник 3, служащий для присоединения к внешней электросети. Аналогично устанавливают вводы других фаз.

При наклонном расположении вводов применяют специальное приспособление, которым ввод направляют в отверстие переходного фланца под требуемым углом.

При установке маслонаполненных вводов более высоких классов напряжения, имеющих сравнительно большие размеры по высоте, применяют специальные лестницы, подмости, а также автогидроподъемники, смонтированные на шасси автомобиля.
