К-59 - КРУ

КРУ серии К-59 наружной установки

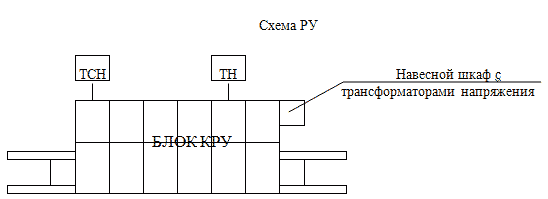

1.1. Комплектное распределительное устройство наружной установки серии К-59 (далее - КРУ серии К-59) для умеренного (У1) и холодного (ХЛ1) климата представляет собой в общем случае отдельностоящие блок высоковольтных ячеек с коридором управления (далее - блок КРУ), шкаф трансформатора собственных нужд (ТСН) и шкаф ВЧ-связи. В КРУ исполнения У1 может входить навесной шкаф с трансформаторами напряжения. Для понижающих подстанций без развитого РУ-6(10) кВ могут поставляться также отдельностоящие шкафы с трансформаторами напряжения (ТН) типа НАМИТ.

1.2. КРУ серии К-59 У1 и К-59 ХЛ1 предназначены для приёма и распределения электрической энергии переменного трёхфазного тока промышленной частоты 50 и 60 Гц напряжением 6 и 10 кВ.

КРУ серии К-59 применяется в качестве распределительных устройств 610 кВ, в том числе и распределительных устройств трансформаторных подстанций, включая комплектные трансформаторные подстанции (блочные) 35/610, 110/610 и 110/35/610 кВ.

1.3. КРУ серии К-59 рассчитано для работы в условиях климатических районов У и ХЛ категории размещения 1 по ГОСТ 15150-69 и ГОСТ 15543-70:

температура окружающего воздуха для исполнения У1- не выше +40 Си не ниже минус 40 С (эпизодически минус 45С);
для исполнения ХЛ1-не выше +45 С и не ниже минус 60 С.

Нормальная работа КРУ серии К-59 обеспечивается при следующих условиях:

высота над уровнем моря не выше 1000 м;
скорость ветра - до 34 м/сек при толщине льда до 20 мм, при отсутствии гололёда скорость ветра - до 40 м/сек

Допускается применение КРУ для работы на высоте над уровнем моря более 1000 м, при этом следует руководствоваться указаниями ГОСТ 8024-69, ГОСТ 1516.1-1-76 и ГОСТ 14693-77.

Для КРУ исполнения У1 с усиленной внешней изоляцией допустимая степень загрязнённости атмосферы по инструкции И34-70-009-83-II; для КРУ исполнения ХЛ1 с усиленной внешней изоляцией – IV степень загрязнённости.

1.4. КРУ серии К-59 не предназначено для работы в устройствах и установках специального назначения, например, электропечных установках, экскаваторах, корабельных и судовых распределительных устройствах, а также в среде, подвергающейся усиленному загрязнению, действию газов, испарений и химических отложений, вредных для изоляции, и в среде, опасной в отношении взрыва и пожара.

1.5. КРУ серии К-59 соответствует требованиям ГОСТ 14 693-77 и имеет сертификат соответствия требованиям нормативных документов №POCC. RU. MBO3. B. 00003

2.1 Технические данные, основные параметры и характеристики КРУ серии К-59 и К-59 ХЛ1 приведены в таблице 1.

Таблица 1.

	Наименование параметра, показателя классификации	Значение параметра, исполнение
1	Номинальное напряжение (линейное), кВ:	6; 10
	а) при частоте 50 Гц	6; 10
	б) при частоте 60 Гц	6,6; 11
2	Наибольшее рабочее напряжение (линейное), кВ	7,2; 12,0
3	Номинальный ток главных цепей КРУ, А:	630, 1000, 1600
	а) при частоте 50 Гц	630, 1000, 1600
	б) при частоте 60 Гц	630, 1000, 1250
4	Номинальный ток сборных шин, А:	1000*, 1600, 2000, 3150
	а) при частоте 50 Гц	1000*, 1600, 2000, 3150
	б) при частоте 60 Гц	800*, 1250, 1600, 2500
5	Номинальный ток отключения включателя, встроенного в КРУ, кА	20; 31,5**
	а) при частоте 50 Гц	20; 31,5**
	б) при частоте 60 Гц	16, 25**
6	Ток термической стойкости (кратковременный ток) при времени протекания 3с, кА	20; 31,5**
7	Номинальный ток электродинамической стойкости главных цепей ячеек КРУ, кА	51, 81***
8	Уровень изоляции по ГОСТ 1516.1-76	Нормальная изоляция уровень «б»
9	Вид изоляции	Воздушная
10	Наличие изоляции токоведущих частей	С неизолированными шинами
11	Вид линейных высоковольтных подсоединений	Кабельные, воздушные, шинные по просьбе заказчика
12	Условие обслуживания	С двусторонним обслуживанием
13	Степень защиты по ГОСТ 14254-80	КРУ исполнения У1-брызгозащищенное исполнение JP34 КРУ исполнения ХЛ1-пылезащищенное исполнение JP54
14	Виды основных ячеек КРУ в зависимости от встраиваемого электрооборудования	С включателем высокого напряжения; С разъединяющими контактами; С трансформаторами напряжения; Комбинированные; С разрядниками; Со статическими конденсаторами

15	Наличие теплоизоляции в КРУ	исполнение У1 – без теплоизоляции исполнение УЛ1 - с теплоизоляцией
16	Вид управления	местное, дистанционное
	Габаритные размеры, мм, не более: - ячейки КРУ: высота глубина ширина (длина)	2200 1250 750
	- блока ячеек КРУ исполнения У1: высота (без кронштейнов линии, ввода) ширина длина	2695 3065 определяется колличеством ячеек в блоке КРУ
	- блока ячеек КРУ исполнения ХЛ1: высота (без кронштейнов линии, ввода) ширина длина	2780 3180 определяется колличеством ячеек в блоке КРУ
	- навесного шкафа с трансформаторами напряжения: высота глубина ширина	1335 630 860
18	Масса, кг, не более: - блока КРУ из шести ячеек: исполнения У1 исполнения ХЛ1	5900 6500
	- навесного шкафа с трансформаторами напряжения исполнения У1	170
	- шкафа ТСН (отдельно стоящего) без трансформаторов и разрядников для трансформаторов мощностью: 2563 кВА 100250 кВА	260 375
	- шкафа ТН (отдельно стоящего)	420
	- шкафа ВЧ – связи	710
* КРУ со сборными шинами на ток 1000 А при частоте 50 Гц и на ток 800 А при частоте 60 Гц выполняются только на ток электродинамической стойкости 51 кА. * * В зависимости от встраиваемого выключателя параметры тока отключения могут уточняться. * * * Для КРУ с трансформаторами тока на номинальные токи менее 600 А термическая и электродинамическая стойкость определяется стойкостью трансформаторов тока
