ОБЩИЕ СВЕДЕНИЯ ПО КОНСТРУКЦИИ КРУ.

Блок высоковольтных ячеек КРУ и отдельностоящие шкафы ТСН, ВЧ-связи и с трансформатором напряжения устанавливаются на заглубленные и незаглубленнын фундаменты.

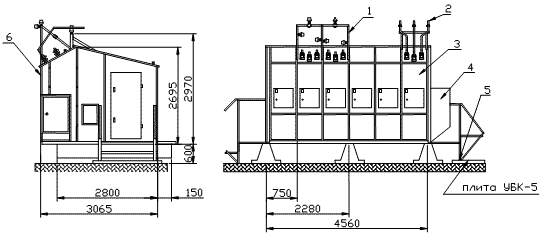

Рис 1. Общий вид блока КРУ исполнения У1 (вариант установки на незаглубленном фундаменте).

1-кронштейн линии; 2-кронштейн ввода; 3-блок ячеек КРУ; 4-навесной шкаф с трансформаторами напряжения; 5-лестница; 6-кронштейн (только для исполнения на ток короткого замыкания 31,5 кА)

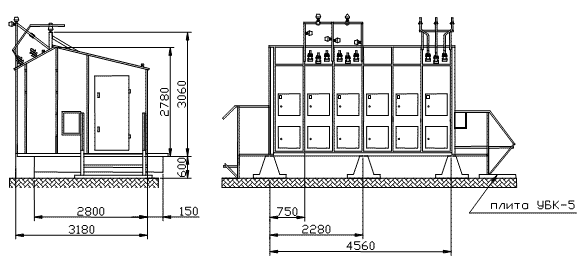

Рис 2. Общий вид блока КРУ исполнения У1 (вариант установки на незаглубленном фундаменте).

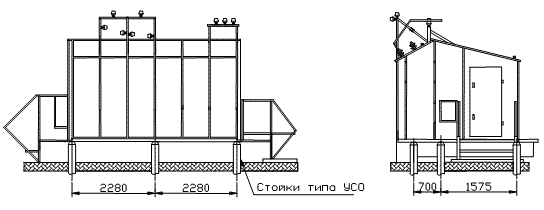

Рис.3 Вариант установки КРУ на заглубленном фундаменте

Заземление блока и отдельно стоящих шкафов КРУ осуществляется путем приварки оснований блока и шкафов к контуру заземления.

Защита металлоконструкции КРУ от коррозии осуществляется лакокрасочными и гальваническими покрытиями.

Блок КРУ состоит из высоковольтной части, смонтированной на жесткой раме, и коридора управления, закрытых металлической оболочкой. Защитная оболочка КРУ исполнения ХЛ1 выполнена с теплоизоляцией из пенополиуретановых элементов, смонтированных между внутренней и наружной металлическими оболочками. Для исключения возгорания пенополиуретана при коротких замыканиях внутри КРУ между внутренней металлической оболочкой высоковольтных отсеков и пенополиуретановыми элементами устанавливаются гофрированные металлические прокладки. (см. рис. 4)

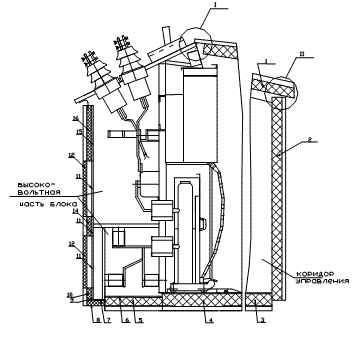

1 – 3 – элементы теплоизоляции коридора управления КРУ

4, 5, 8, 10, 12, 14, 16 – элементы теплоизоляции высоковольтной части ячейки

6, 7, 9, 13, 15 – гофрированные прокладки

11 – предохранительные перегородки

Рис. 4 Блок КРУ исполнения ХЛ1. Разрез по ячейке на 1600 А с воздушным вводом (линией)
