Изоляционные конструкции
Изоляционная конструкция (ИК) предназначена для электрической изоляции токоведущих частей аппарата от заземленных частей или от токоведущих частей других полюсов, а также для поддержания и крепления частей, находящихся под напряжением.
По конструктивному назначению изоляционные конструкции подразделяются на:
опорные (рис. 1, а, б, г—ж) и подвесные (рис. 1, в, з, и), предназначенные для крепления частей, находящихся под напряжением, и для изоляции их от земли;
проходные (рис. 1, ж), предназначенные для проведения токоведущих частей через элементы электрического аппарата высокого напряжения или РУ, находящиеся под потенциалом, отличным от потенциала токоведущей части;
покрышки (рис. 1, я), представляющие собой полые изоляторы, предназначенные для размещения в них частей аппарата или для поддержания тех или иных элементов аппарата, находящихся под напряжением;
тяги и рычаги, предназначенные для передачи движения от заземленных частей аппарата к его подвижным частям, находящимся под напряжением;
воздухопроводы, предназначенные дли подачи сжатого воздуха или другого газа в те или иные элементы аппарата, находящиеся под напряжением.
По роду установки изоляционные конструкции подразделяются на ИК наружной установки (рис. 1, о) и внутренней установки (рис. 1, б).
ИК состоит из изоляционного элемента 2 и закрепленных на нем (или в нем) металлических частей (арматуры) 1 и 3. Арматура крепится снаружи изоляционного элемента (внешнее крепление арматуры, рис. 1, а и б) или внутри этого элемента (внутреннее крепление арматуры, рис, 3-1, г). Сцепление арматуры с телом изоляционного элемента осуществляется посредством цементирующих (склеивающих) веществ (рис. 1, а и б) или механическим способом (рис. 1,6).

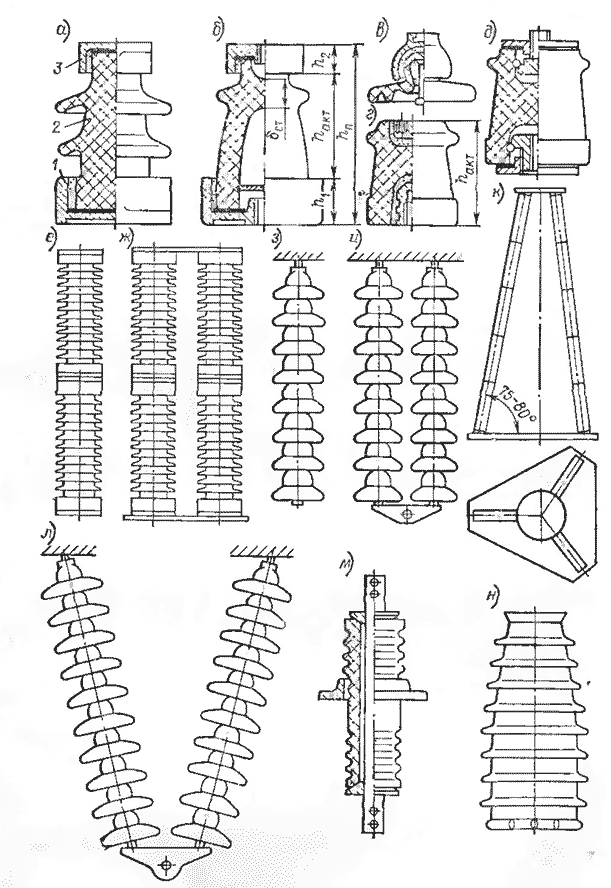

Рис. 1. Типы изоляторов
Расстояние между кромками арматуры по прямой называется активной высотой ИК (рис. 1,6). При внешнем креплении арматуры полная высота ИК больше ее активной высоты на суммарную высоту верхней и нижней арматуры (рис. 1,6). В ИК с внутренним креплением арматуры полная и активная высоты практически равны. Поэтому применение таких ИК позволяет существенно уменьшить габариты аппарата.
Колонковые изоляционные конструкции (рис. 1, с) состоят из двух (или большего числа) опорных изоляторов, поставленных один на другой, Повышение механической прочности колонковой ИК достигается установкой рядом двух (рис. 1, ж) или трех колонок, образующих ферму в виде трехгранной призмы или пирамиды (рис. 1, к).
Подвесные изоляционные конструкции (гирлянда) состоят из нескольких подвесных изоляторов, соединенных один с другим. Они могут быть одиночными (рис. 1, з), двойными (рис. 1, и) или V-образными (рис. 1, л.)
