Нормированные испытательные напряжения аппаратов при нормальных атмосферных условиях, т. е. при температуре воздуха 20 °С, атмосферном давлении 101 300 Па (760 мм рт. ст.) и абсолютной влажности воздуха 11 г/м3 (относительная влажность 63. Приведенные испытательные напряжения внешней изоляции относятся к АВН, предназначенным для работы при номинальных климатических факторах по ГОСТ 15543—70 и 15150—69 для климатических исполнений У, XJ1 и Т (ТС), категории размещения 1—4. При этом высота установки над уровнем моря не должна превышать 1000 м, а верхняя рабочая температура окружающего воздуха — плюс 45 "С для электрических аппаратов высокого напряжения категорий размещения 3 и 4 и для электрических аппаратов высокого напряжения, находящихся внутри КРУ, КТН и экранированных токопроводов.

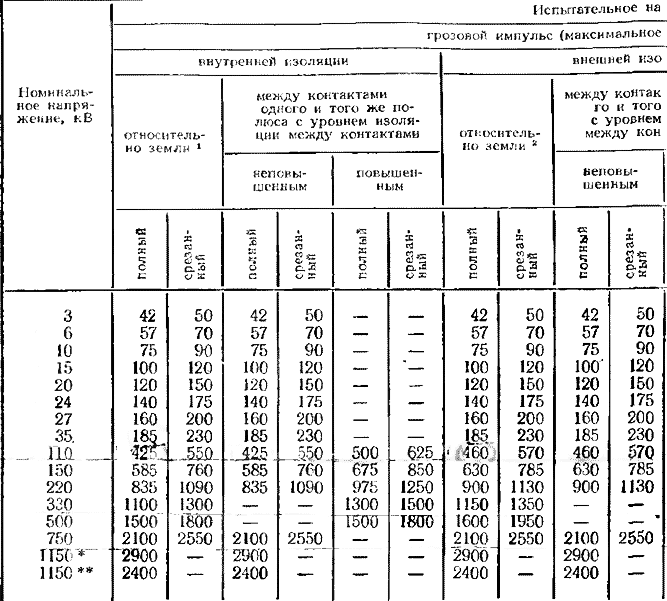

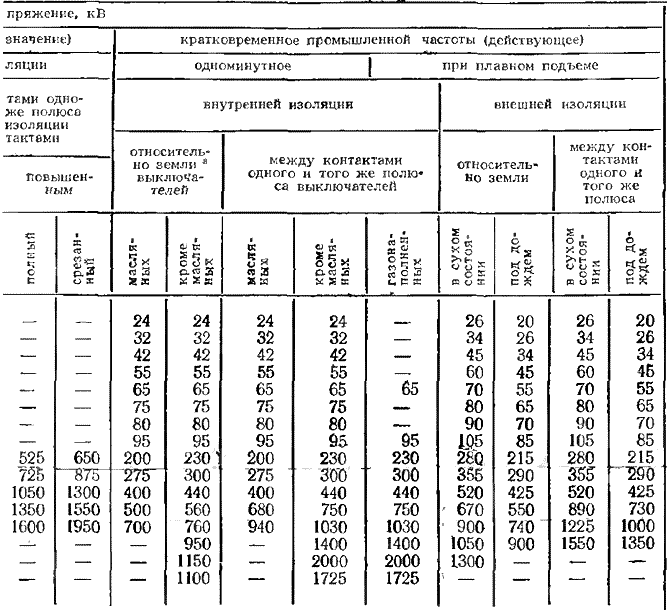

Таблица 1. Нормированные испытательные напряжения

1 Для трехполюсных выключателей с расположением полюсов в общем баке — Для трехполюсных ныключателей — также между соседними полюсами. Для трехполюсных выключателей на напряжения 3—35 кВ — также между * При организации перенапряжений с кратностью 1,8. ** То же с кратностью 1,6.

Таблица 2. Нормированные испытательные напряжения аппаратов с элегазовой изоляцией (КРУЭ)

Номинальное напряжение, кВ	Испытательное напряжение, кВ
	Полный грозовой импульс положительной и отрицательной полярности, максимальное значение 1		Коммутационный импульс положительной и отрицательной полярности. максимальное значение *		промышленной частоты, одноминутное, действующее 8
	относительно земли	между разомкнутыми контактами 3	относительно земли	между разомкнутыми контактами *	относительно земли	между разомкнутыми контактами *
110	550	630			230	265
220	950	1 050			395	460
330	1175	1380	950	1095	450	575
500	1425	1725	1175	1330	620	815

Для электромагнитных ТН указанные нормы относятся также и к срезанному грозовому импульсу.

Указанные напряжения относятся к изоляции в сухом состоянии, а для вводов КРУЭ воздух—элегаз категории размещении 1 — также к изоляции относительно земли под дождем.

Одного и того же полюса выключателя или разъединителя.

При установке электрических аппаратов высокого напряжения (кроме вентильных разрядников) на высоте более 1000 м, но не более 3500 м их изоляция должна выдерживать испытательные напряжения внешней изоляции грозовых импульсов, коммутационных импульсов (в сухом состоянии) и промышленной частоты при плавном подъеме (в сухом состоянии), получаемых умножением испытательных напряжений, приведенных в табл., на коэффициент

где Ну м— высота установки аппарата над уровнем моря, м.

Внешняя изоляция электрических аппаратов высокого напряжения, предназначенных для работы на высоте от 1000 до 3500 м над уровнем моря, должна выдерживать под дождем испытательные коммутационные импульсы и напряжения промышленной частоты при плавном подъеме, получаемые умножением значений Uaсп, приведенных в табл., на коэффициент

Изоляция электрических аппаратов высокого напряжения категорий размещения 3 и 4, предназначенных для работы при верхней рабочей температуре окружающего воздуха Ф, превышающей 45 °С, должна выдерживать в сухом состоянии испытательные напряжения внешней изоляции грозовых импульсов, коммутационных импульсов и промышленной частоты, увеличенные по сравнению с приведенными в табл. 3-1—3-8 на 1 % для каждых 3°С температуры сверх 45 °С. Это увеличение относится и к внешней изоляции электрических аппаратов высокого напряжения, размещаемых внутри КРУ, КТП и экранированных токопроводов.

По удельной длине пути утечки /уд по внешней изоляции согласно изоляционные конструкции разделяются на три категории: А (нормальная), Б и В (усиленные). Для сетей с эффективно заземленной нейтралью /уд принимается для категории А не менее 0,015 м/кВ, для категории Б — не менее 0,0225 м/кВ и для категории В — не менее 0,031 м/кВ; для сетей с изолированной нейтралью — соответственно не менее 0,017 м/кВ; 0,026 и 0,035 м/кВ. Полная длина пути утечки определяется произведением /уд и наибольшего рабочего напряжения для данного класса изоляции (табл. 3-10).

Приведенные значения пути утечки не распространяются на РВ и ОПН.

Расчетные разрядные напряжения.

Изоляционный промежуток между электродами, расположенными в воздухе при нормальных условиях, т. е. при атмосферном давлении 101 300 Па (760 мм рт. ст.), температуре 20 °С и абсолютной влажности 11 г/м3, должен выдерживать нормированные испытательные напряжения промышленной частоты при плавном подъеме напряжения, грозовые и коммутационные импульсы, приведенные в табл.

Расчетные напряжения (разрядные, перекрытия, пробивные) определяют длину (толщину) изоляционного промежутка, обеспечивающего надежную работу электрических аппаратов высокого напряжения в заданных условиях. Поэтому расчетные напряжения должны на 5—10 % превышать нормированные испытательные напряжения промышленной частоты, коммутационные импульсы (для внешней и внутренней изоляции)

Таблица 3. Нормированные испытательные напряжения электромагнитных трансформаторов напряжения с нормальной изоляцией

Номинальное напряжение, кВ	Испытательное напряжение, кВ
	Грозовой импульс (макси
	внутренней изоляции					внешней
	линейного зажима относительно земли		трех, соединенных вместе линейных зажимов	зажима нейтрали		линейно относите
	полный	срезанный	полный		срезанный	полный
3	44	50	42	42	50	42
6	60	70	57	57	70	57
10	80	90	75	75	90	75
15	108	120	100	100	120	100
20	130	150	105	120	150	120
24	150	175	—	140	170	140
27	170	200	-	160	195	160
35	200	230	140	185	225	185
ПО	480	550	—	-	-	460
150	660	760	—	-	-	630
220	950	1090	—	-	-	900
330	1200	1300	—	-	-	1150
500	1675	1800	-	-	-	1600
750	2100	2550	—	-	-	2100
1150	2900	—	-	-	-	2900
1150	2400	—	-	—	-	2400

мальное значение)			кратковременное промышленной частоты (действующее)
изоляции			одноминутное внутренней изоляции		при плавном подъеме, внешней изоляции относительно земли
го зажима льно земли	зажима нейтрали *		относительно земли	между фазами	в сухом состоянии	под дождем
срезанный	полный	срезанный
50	42	50	24	24	26	20
70	57	70	32	32	34	26
90	75	90	42	42	45	34
120	100	120	55	55	60	45
150	120	150	65	65	70	55
175	140	175	75	75	80	65
200	160	200	80	80	90	70
230	185	230	95	95	105	85
570	—	—	200	—	280	215
785	—	—	275	-	355	290
ИЗО	—	—	400	—	520	425
1350	—	—	460	—	670	550
1950	_	—	630	-	900	740
2550	-	-	950	-	1050	900
—	—	—	1150	-	—	—
—	—	—	1100	—	—	—

Для соединенных в звезду обмоток с полной изоляцией нейтрали

Таблица 4. Нормированные испытательные напряжения трансформаторов тока с нормальной изоляцией

Номинальное напряжение, кВ	Испытательное напряжение, кВ
	Грозовой импульс {максимальное значение)				кратковременное промышленной частоты (действующее)
	внутренней изоляции		внешней изоляции		одноминутное внутренней изоляции		при плавном подъеме, внешней изоляции
	полный	срезанный	полный	срезанный	масляных ТТ	кроме масляных ТТ	в сухом состоянии	под дождем
3	42	50	42	50	24	24	26	20
6	57	70	57	70	32	32	34	26
10	75	90	75	90	42	42	45	34
15	100	120	100	120	55	55	60	45
20	120	150	120	150	65	65	70	55
24	140	175	140	175	75	75	80	65
27	160	200	160	200	80	80	90	70
35 110	185 425	230 550	185 460	230 570	95 200	95 230	105 280	85 215
150	585	760	630	785	275	300	355	290
220	835	1090	900	1130	400	440	520	425
330	1100	1300	1150	1350	500	560	670	550
500	1500	1800	1600	1950	700	760	900	740
750	2100	2550	2100	2550	950	950	1050	900
1150	2900	—	2900	—	1150	1150	—	—
1150	2400 |	-	2400	—	1100	1100	—	—

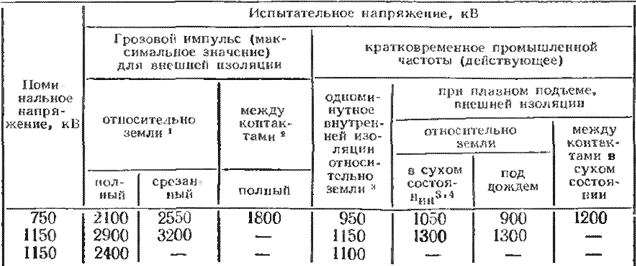

Таблица 5. Нормированные испытательные напряжения разъединителей, отделителей, короткозамыкателей, предохранителей, КРУ, экранированных токопроводов, КТП с нормальной изоляцией

Номинальное напряжение, кВ	Испытательное напряжение, кВ
	Грозовой импульс (максимальное значение) для внешней изоляции			кратковременное промышленной частоты (действующее)
	относительно земли 1		между контактами 2	одноминутное внутренней изоляции относительно земли 8	при плавном подъеме, внешней изоляции
					относительно земли		между контактами в сухом состоянии
	полный	срезанный	полный		в сухом состоянии а'4	под дождем
3	42	50	50	24	26	20	28
6	57	70	65	32	34	26	40
10	75	90	90	42	45	34	53
15	100	120	115	55	60	45	70
20	120	150	140	65	70	55	85
24	140	175	165	75	80	65	100
27	160	200	190	80	90	70	110
35	185	230	220	95	105	85	130
110	460	570	570	230	280	215	355
150	630	785	790	300	355	290	460
220	900	1130	1100	440	520	425	675
330	1150	1350	1450	560	670	550	890
500	1600	1950	2050	760	900	740	1225

Для аппаратов трехполюсного исполнения — также между соседними полюсами.

Между контактами одного и того же полюса разъединителей, предохранителей при вынутом патроне.

Для аппаратов трехполюсного исполнения на напряжения 3—35 кВ — также между соседними полюсами.

Также между контактами одного и того же полюса предохранителей с патроном, но без плавкой вставки между электродами

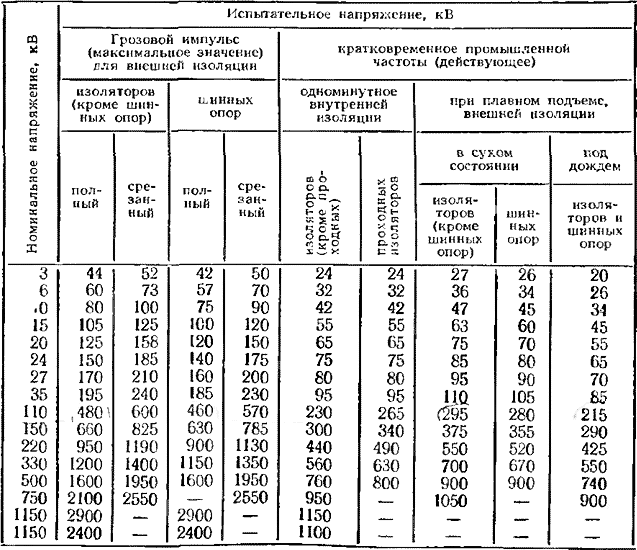

Таблица 6. Нормированные испытательные напряжении изоляторов с нормальной изоляцией, испытываемых отдельно (от реакторов и аппаратов)

Таблица 7. Нормированные испытательные кратковременные напряжения промышленной частоты аппаратов с облегченной изоляцией

Номинальное напряжение, кВ	Испытательное напряжение. кВ (действующее)
	одноминутное— изоляции аппаратов и изоляторов	при плавном подъеме — внешней изоляции
		в сухом состоянии
		аппаратов	между контактами одного и того же полюса разъединителей, предохранителей при вынутом патроне	под дождем - аппаратов и изоляторов категории размещения 1
3	13	15	18	10
6	21	23	27	18
10	32	35	42	28
15	48	53	62	42
20	65	70	85	55

Таблица 8. Нормированные испытательные коммутационные импульсы*

Номинальное напряжение, кВ	Испытательный коммутационный импульс (максимальное значение). кВ
	относительно земли в сухом состоянии и под дождем	между контактами одного и того же полюса
		разъединителей (в сухом состоянии)	выключателей (в сухом состоянии и под дождем)
330	950	1250	1250
500	1300	1730	1730
750	_ 1550	1800	2250
1150	2100	2100	3100
1150	1800	1800	2780

* Для внутренней и внешней изоляции.

Таблица 9. Испытательные напряжения выключателей по МЭК (публикация 56-2)

Номинальное напряжение, кВ	Испытательное напряжение, кВ
	промышленной частоты одноминутное (действующее значение)		Грозовой импульс (максимальное значение)		Коммутационный импульс (максимальное значение)
	относительно земли	между разомкнутыми контактами	относительно земли	между разомкнутыми контактами	относительно земли	между разомкнутыми контактами
7,2	20	20	60	60	_	_
12	28	28	75	75	—	—
17,5	38	38	95	95	—	—
24	50	50	125	125	—	—
36	70	70	170	170
72,5	140	140	325	325	—	—
123	185 230	185 230	450 550	450 (550) 550	-	-
145	230 275	230 275	550 650	550 (650) 650	-	-
170	275 325	275 325	650 750	650 (750) 750	-	-
245	360 395 460	360 395 460	950 1050	850 (950) 950 (1050) 1050		-
362	450	520	1255 1380	1255 1380	850 950	950 (1095)
420	520	610	1540 1665	1540 1665	950 1050	1050 (1245)
525	620	760	1725 1850	1725 1850	1050 1175	1175 (1330)
765	830	1100	2235 2535	2235 2535	1300 1425	1550(1725)

Примечание. 1. Указанные значения относятся к изоляции в сухом состоянии, а для выключателей наружной установки — также и к изоляции под дождем. 2. Значения в скобках относятся к выключателям, у которых по требованию заказчика должна быть обеспечена повышенная электрическая прочность между разомкнутыми контактами.

Номинальное напряжение, кВ	Категория изоляции			Номинальное напряжение, кВ	Категория изоляции
	А	Б	в		А	Б	в
	Длина пути утечки, м, не менее				Длина пути утечки, м, не менее
С изолированной нейтралью				С эффективно заземленной нейтралью
3 6 10 15 20 35	0,06 0,12 0,20 0,30 0,40 0,70	0,09 0,18 0,30 0,45 0,62 0,105	0,125 0,25 0,42 0,62 0,84 1,40	110 150 220 330 500 750	1,9 2,6 3,8 5,4 8,0 11,8	2,8 3,9 5,7 8,0 11,8	3,9 5,35 7,9 11,2

Примечание. Длина пути утечки изоляции категории Б для электрических аппаратов высокого напряжения на 750 кВ и категории В для электрических аппаратов высокого напряжения на 500 и 750 кВ не нормирована.

и грозовые импульсы (для внешней изоляции), приведенные в табл. 3-1—3-8. Нормированные испытательные напряжения для внешней изоляции относятся к нормальным условиям, т. е. к атмосферному давлению воздуха 101 300 Па (760 мм рт. ст), температуре 20 °С, абсолютной влажности 11 г/м3 и высоте установки над уровнем моря до 1000 м.

Расчетное пробивное напряжение относится к изоляторам, испытываемым отдельно. Оно должно превышать испытательное напряжение внешней изоляции в сухом состоянии при плавном подъеме, указанное в табл. 1—8, не менее чем в 1,2 раза для изоляторов с основной жидкой и бумажно-масляной изоляцией и в 1,6 раза для остальных изоляторов.

При установке электрических аппаратов высокого напряжения на высоте над уровнем моря до 1000 м расчетные напряжения частоты 50 Гц: а) внешней изоляции в сухом состоянии; б) внутренней изоляции и расчетные напряжения грозовых и коммутационных импульсов.
