- Проверка срабатывания привода выключателя при номинальном напряжении
- Проведение периодических проверок, измерений и испытаний воздушных выключателей
Измерение временныххарактеристик при наладке воздушных выключателей про
изводят при помощи электрического миллисекундомера или светолучевогоосциллогра фа.
Проверка временныххарактеристик с использованием электрического миллисекундомера осуществляется по схемам рис. 2.
Измерение собственноговремени включения и отключения выключателя производят по схемам. показанным на рис. 2 а, б.
Измерениеразновременности размыкания контактов дугогасительных камер выполняют по схемам рис. 2 в, г. Если стрелка прибора при измерении посхеме рис. 2 в остается на нуле, то это означает, что либо контакты размыкаютсяодновременно, либо контакты первого разрыва ( IPГK) размыкаются позднее контакта второго разрыва ( IIРГК). В этом случае необходимо измерения по схемерис. 2 г.
Блокирующая кнопка SB (рис. 2 в, г) устанавливается под пологом отделителя тока, чтобы при включении ножа отделителя она находилась в замкнутомсостоянии, а при отключении - в разомкнутом.
У выключателей счислом дугогасящих разрывов больше двух неодновременность размыкания контактов дугогасительных камер сначала определяетсядля первого и второго разрывов аналогично описанному, затем для контактов второго итретьего разрывов и т. д. При этом контакты всех разрывов, кроме испытуемой пары,должны быть надежно закорочены.
Измерениебесконтактной паузы дугогасительной камеры (времени, в течение которого контакты дугогасительной камеры находятся в разомкнутомположении) производится по схеме рис. 2 д. Измерение производится отдельно для каждогоразрыва.
Измерение временизапаздывания ножа отделителя при отклонении (времени от момента размыкания контактов дугогасительной камеры до момента выходаножа отде лителя из неподвижного контакта) производится по схеме рис. 2 е.
Шунтирующиесопротивления у дугогасительных камер при измерениях временных характеристик выключателей должны быть отсоединены.
Измерение скоростидвижения ножа отделителя осуществляется с помощью вибрографа. На рис. 3 приведена схема установки вибрографа и определенияскорости движения ножа отделителя по виброграмме.
Скорость движения концаножа определяется
где 1 - отрезоквиброграммы, мм, пройденный за время t с; R - длина ножа, м; r радиус сектора вибрографа, м.
Рис. 3.Схема определения скорости движения ножа отделителя по виброграмме:
1 - нож вотключенном положении; 2 - нож во включенном положении; 3 - неподвижный контакт отделителя; 4 - сектор, используемый для записи виброграммы; 5 - виброграф.
Отрезок 1 измеряетсяна виброграмме между нулевыми точками синусоиды. Время t определяется числом периодов, содержащихся в отрезке 1.
Максимальную скоростьножа определяют не том участке виброграммы, где период синусоиды имеет наибольшее значение. Скорость измеряют в момент касания ножом губок. Для этого находят на виброграмме точку, отстоящую от конца на отрезок Н· r/R, где Н - ход ножа в губках. Время движения ножа определяется числом периодов на виброграмме. Аналогичным образом расшифровывается виброграмма отключения. При проверке временных характеристик воздушных выключателей с помощью светолучевого осциллографа для сокращения времени нa обработку осциллографом необходимо использоватьосциллограф с ультрафиолетовой записью, а также специальный щиток для управления работойвыключателя и осциллографа.

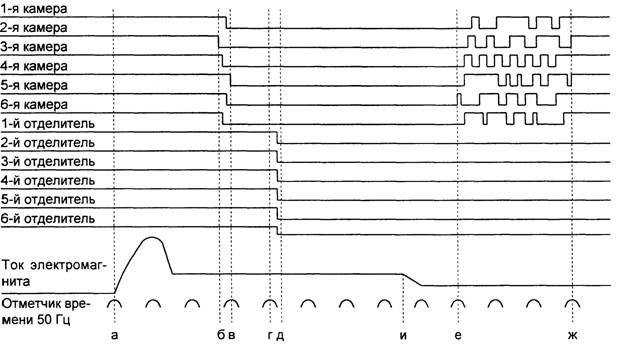

На рис. 4приведена осциллограмма операции "отключения" выключателя.
Рис. 4. Осциллограммаработы контактов воздушного выключателя при отключении
Поэтой осциллограмме можно определить:
- собственное время отключения выключателя - от момента подачи команды наотключение (точка а) до момента размыкания последнего контакта дугогасительнойкамеры (точка в);
- разновременность размыкания контактов отделителей - от точки б до точкив;
- опережение размыкания контактов дугогасительных камер - от точки в) домомента размыкания первого контакта отделителя (точка г);
- разновременность размыкания контактов отделителей - от точки r доточки д; бесконтактную паузу дугогасительных камер - от момента замыкания контактовданной камеры (участок между точками б-в) до первого вибрационного смыканияконтактов этой же камеры (точка 1);
- длительность вибрации контактов камеры при их смыкании (от точки 1 доточки ж);
- длительность отключающей камеры (от точки а до точки и).

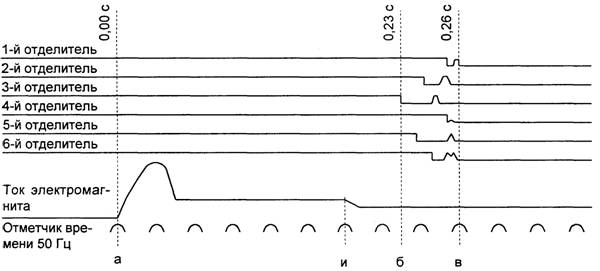

Нарис. 5. приведена осциллограмма включения выключателя.
Рис. 5. Осциллограмма работы контактов воздушного выключателя при включении
Поэтой осциллограмме определяют:
- собственное время включения - от момента подачи команды на включение выключателя (точка а) до момента первого вибрационного замыкания контактаотделителя данного полюса (участок б-в);
- разновременность замыкания контактов отделителя (участок б-в);
- длительность включающей команды (от точки а до точки и).
Прирасшифровке осциллограмм масштаб времени определяется из выражения:
где:Т - период синусоиды отметчика времени (при частоте 50 Гц – Т = 0,02 с, при частоте 500 Гц – T = 0,002 с); n - число периодов,укладывающихся на участке осциллограммы длиной 1.
Скорость движения фотоленты для регистрации изменяющихся во временвелики при использовании светолучевых осциллографов устанавливается примерноравной 2500 мм/с.
Осциллографирование работы воздушного выключателя с ножевым отделителем выполняется так же, как и осциллографирование работы выключателей своздухонапол ненным отделителем. При этом для определения характеристик движения ножанеобходимо использовать специальное приспособление - регистратор хода, один извариантов которого показан на рис. 6.

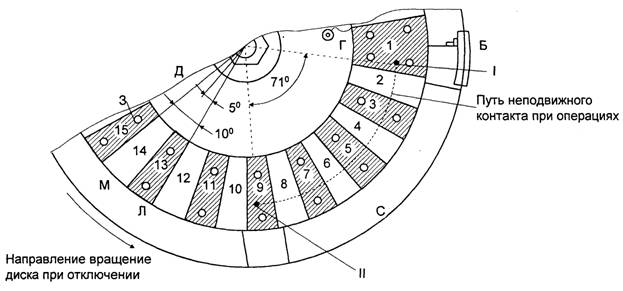

Рис. 6. Диск регулятора хода ножаотделителя воздушного выключателя
Регистратор кода представляет собой изолирующий диск Д из текстолита слатунными ламелями Л, вмонтированными в текстолит заподлицо и закрепежными с помощью заклепок 3. Ламели спаяны гибким проводом Г, выведенным на зажимЖ. Ламели и изоляционные промежутки между ними имеют форму одинаковых сегментовс центральным углом = 50 .Регистратор хода жестко соединяется с валом ножа, а на приводе отделителя крепится неподвижной пружинящей контакт, который,соприкасаясь с ламелями, периодически замыкает и разрывает цепь вибратора осциллографа.
Схема осциллографирования работы выключателя с ножевым отделителем приведена на рис. 7.
Помимо регистратора хода ножа отделителя при наладке применяетсявспомогательный контакт 2Т для фиксации отключенного положения ножа,установленный на нижнем элементе камеры.

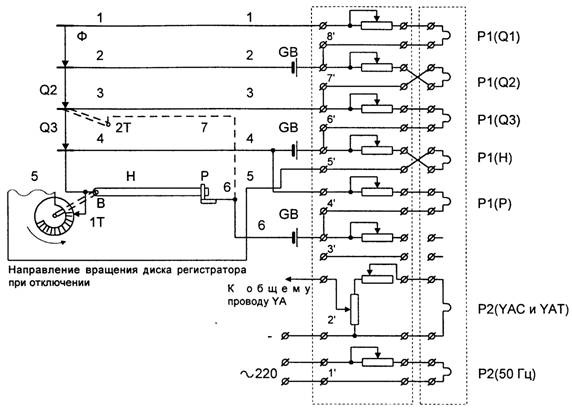

Рис. 7.Схема осциллографирования работы воздушного выключателя с ножевым отделителем:
Ф - фланцы камеры; Н - нож отделителя; В -вал ножа; Р - неподвижный контакт отделителя; С - диск регистратора хода ножа; 1Т - неподвижный контакт регистратора; 2Т -вспомогательный контакт; Q1 - Q3 контактные разрывы камеры; P1, Р2 - вибраторы. Диск регулятора хода ножаотделителя воздушного выключателя

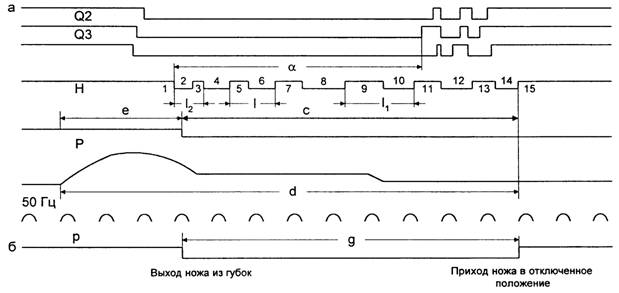

Рис. 8. Осциллограмма отключениявоздушного выключателя с ножевым отделителем:
а - осциллограмма сиспользованием для записи регистратора хода ножа; б - осциллограмма сиспользованием для записи вспомогательного контакта.
На рис. 8представлена осциллограмма отключения выключателя с ножевым отделителем.
На осциллограмме(линия Н) нечетными номерами обозначены участки соприкосновения с неподвижными контактами ламелей регистратора хода, четными- изоляционные промежутки. По этой осциллограмме можно также определить:
- время движенияножа от момента выхода из губок до полной остановки (промежуток С);
- время от подачикоманды на отклонение до полной остановки ножа (промежуток а);
- время от подачикоманды на отклонение до выхода ножа из губок (промежуток 1);
- угол поворотаножа от выключенного положения до момента первого вибрационного смыканияконтактов камеры (угол = n, где - уголсегмента ламели и изоляционного промежутка регистратора хода, на рис. 8 - = 50);
- число ламелей иизоляционных промежутков (n), пройденныхножом определяется по осциллограмме).
Кроме перечисленныхвременных характеристик по осциллограмме может быть определена линейная скорость конца ножа на любом участке его движения извыражения
где R - длина ножа, М; - угол сегмента ламели и изоляционного промежутка регистратора хода; 1 - длина отрезка, измеренная на осциллограммедвижения ножа, мм; m - масштаб времени на осциллограмме, с/мм.
На осциллограмме (рис. 8, линия Н) скорость ножа, определенная на участке 23 по отрезку l2, является скоростью в момент выхода ножа из губокнеподвижного контакта отделителя. Максимальна же скорость имеет место на участке 9-10,длина которого l2 минимальна.
Аналогично поосциллограмме включения выключателя с ножевым отделителем могут быть определены:
- скорость ножа - максимальнуюи в момент касания губок неподвижного контакта отделителя;
- время движения ножаот момента трогания до момента касания или губок; - время от подачи команды на включение до момента трогания ножа;
- угол поворота ножаот начального положения до момента обрыва тока в электромагните включателя.
Характеристикивыключателя, снятые при номинальном, минимальном и максимальном рабочих давлениях при простых и сложных циклах, должнысоответствовать данные завода-изготовителя.
