Испытание воздушных выключателей - Измерение сопротивления постоянному току
- Испытание воздушных выключателей
- Измерение сопротивления постоянному току
- Проверка характеристик выключателей
- Проверка срабатывания привода выключателя при номинальном напряжении
- Проведение периодических проверок, измерений и испытаний воздушных выключателей
а) контактов воздушных выключателей. Измерения выполняются для выключателей всех классов напряжений. Измерению подлежит сопротивление всеготока ведущего контура, а также сопротивление контактных разрывов каждой камеры,отделителя, ножа и т.п. в отдельности. Для измерений применяют микроомметры,двойные мосты или метод ампер-вольтметра. Сопротивления постоянному токуконтактов должно быть не более допустимых значений, указанных в табл. 3. илизаводской документации.
Таблица 3. Наибольшие допустимыесопротивления постоянному току контактов воздушных выключателей
| Тип выключателя | Номинальноенапряжение кВ | Номинальный ток, А | Сопротивление,мкОм | |||||
| всего контура полюса | гасительной камеры | одного разрыва гасителной камеры | ножа отделителя | одного разрыва отделителя | одного дугогасительного устройства | |||
| ВВ-15/600 | 15 | 600 | 120 | - | - | - | - | - |
| ВВН-35/600 | 35 | 600 | 110 | - | - | - | - | - |
| ВВН-35/1000 | 35 | 1000 | 60 | - | - | - | - | - |
| ВВН-110/800-4000 | 110 | 800 | 350 | 150 | 75 | 200 | - | - |
| ВВН-110-2000/4000 | 110 | 2000 | 150 | 100 | 50 | 50 | - | - |
| ВВ-4001-110/600 | 110 | 600 | 500 | 200 | 100 | 250 | - | - |
| ВВ-4001У | 110 | 800 | 500 | 200 | 100 | 250 | - | - |
| ВВН-110-6 | 110 | 2000 | 120 | 40 | 20 | 40 | 20 | - |
| ВВН-154/800-4000 | 150 | 800 | 425 | 225 | 75 | 200 | - | - |
| ВВН-154/2000-6000 | 150 | 2000 | 200 | 150 | 50 | 50 | - | - |
| ВВН-154/800-6000 | 150 | 800 | 425 | 225 | 75 | 200 | - | - |
| ВВН-154/2000-6000 | 150 | 2000 | 200 | 150 | 50 | 50 | - | - |
| ВВН-154/800-6000 | 150 | 800 | 425 | 225 | 75 | 200 | - | - |
| ВВН-154/8 | 150 | 2000 | 160 | 60 | 20 | 60 | 20 | - |
| ВВН-220-10 | 220 | 2000 | 200 | 80 | 20 | 80 | 20 | - |
| ВВН-220-15 | 220 | 2000 | 260 | 100 | 20 | 80 | 20 | - |
| ВВ-220 | 220 | 1000 | 400 | 250 | - | 150 | - | - |
| ВВН-220/1000-7000 | 220 | 1000 | 400 | 250 | 40 | 150 | - | - |
| ВВН-220-2000-7000 | 220 | 2000 | 400 | 250 | 40 | 150 | - | - |
| ВВН-35-2 | 35 | 2000 | 60 | - | - | - | - | - |
| ВВУ-35 | 35 | 2000 | - | - | - | - | - | 80 |
| ВВБ-110-6 | 110 | 2000 | - | - | - | - | - | 80 |
| ВВБ-110-31,5/2000 | 110 | 2000 | - | - | - | - | - | 80 |
| ВВБМ-110Б-31,5/2000 | 110 | 2000 | - | - | - | - | - | 80 |
| ВВУ-110-40/2000-04 | 110 | 2000 | 300 | - | - | - | - | 80 |
| 13 ВВБ-150Б-25/2000 | 150 | 2000 | - | - | - | - | - | 80 |
| ВВБ-150Б-31,5/3200 | 150 | 3200 | - | - | - | - | - | 80 |
| ВВБ-220-12 | 220 | 2000 | 300 | - | - | - | - | 80 |
| ВВБ-220У-15 | 220 | 2000 | 640 | - | - | - | - | 8O |
| ВВД-220Б | 220 | 2000 | 300 | - | - | - | - | 80 |
Если измерение величины выше нормируемых, то необходимо произвести ревизию контактов и повторить измерение.
б) обмоток электромагнитов включения и отключения выключателей. Измерение производится с помощью одинарного моста. Значение сопротивленийуказывается для каждого типа выключателя согласно табл. 4. или даннымзавода-изготовителя.
Таблица 17.4. Сопротивлениепостоянному току обмоток электромагнитов воздушных выключателей
| Типвыключателя | Соединениеэлектромагнитов фаз | Напряжение,В | Сопротивлениеобмоток, Ом | |
| ВВН-110, ВВН-35 ВВН-154, ВВ-220 ВВУ-35, ВВБ-110-6 ВВБМ-110, ВВБ-150 ВВБ-220-12 ВВД-220Б, ВВУ-110 | Раздельноеили параллельное (электромагниты с форсировкой) | 220 | 1-я обмотка - 10±1,5 2-я обмотка - 45±2,0 Обе обмотки - 55±3,5 | |
| ВВБ-22-У-15 | 110 | 1-я обмотка - 2,4±0,05 2-я обмотка - 11,3±0,55 Обе обмотки - 13,7±0,55 | ||
| ВВН-110, ВВ-220 ВВН-220 | Раздельноеили параллельное | 220 | 64 | +3% |
| -8% | ||||
| ВВН-110, ВВН-154 ВВН-220, ВВ-220 | Последовательное | 220 | 83 | +3% |
| -8% | ||||
| ВВН-35, ВВН-110 ВВН-154, ВВ-220 | Раздельноеили параллельное | 110 | 16,3 | +3% |
| -8% | ||||
| ВВН-110., ВВН-154 ВВ-220 | Последовательное | 110 | 1,68 | +3% |
| -8% | ||||
| ВВ-35, ВВН-35 | Раздельное | 220 | 49 | +1,47% |
| -3,92% | ||||
в) делителей напряжения и шунтирующих резистороввыключателя. Измерение величины сопротивления постоянному току должны соответствоватьнормам. приведенным в табл. 5. или заводским данным.
Таблица 5. Наибольшие допустимыесопротивления постоянному току элементов омических делителей напряжения и шунтирующих резисторов воздушных выключателей
| Типвыключателя | Сопротивление,Ом | |
| ВВН-154/800-4000,ВВН-154/2000-6000 | 180 000±2% | |
| ВВН-154/800-6000,ВВ-220 | ||
| ВВН-220/1000-7000,ВВН-220/2000-7000 | ||
| ВВН-220-10,ВВН-154-8, ВВН-220-15 | 15 000±150 | |
| ВВН-110-6 | 150±5 | |
| ВВУ-35 | 4,6-0,25 | |
| ВВУ-110,ВВБ-220У-15 | 5±0,3 | |
| ВВБ-110-6,ВВБ-220-12 | 100 | +2% -0,5% |
| ВВБМ-110Б-31,5/2000 | 50±0,5 | |
| ВВБ-150Б-25/2000 | 100±0 5 | |
| ВВБ-150Б-31,5/2000 | 100±0 5 | |
| ВВД-220Б-40/2000 | 50±0,5 | |

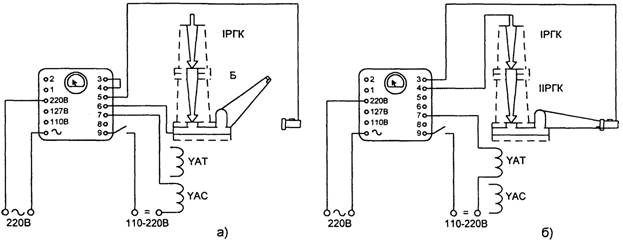

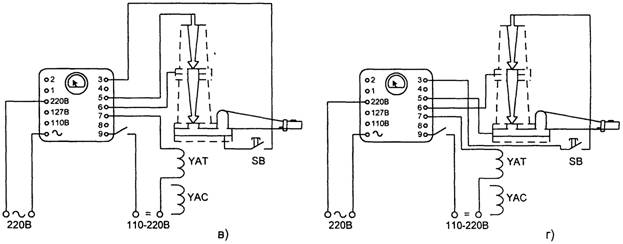

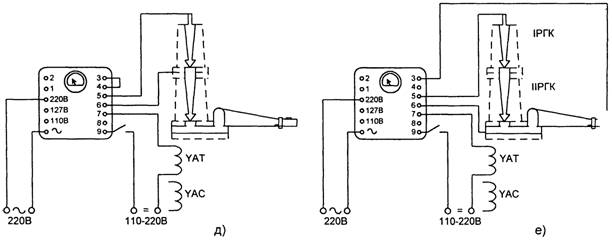

Рис. 2. Схемы измерения временных характеристик воздушного выключателя с помощью электрического миллисекундомера:
а - схема измерения собственного временивключения; б - схема измерения собственного времени отключения; в, г - схемы измерения разновременности размыканияконтактов; д - схема измерения времени бесконтактной паузы дугогасительной камеры; е - схема измерения временизапаздывания ножа отделителя при отключении выключателя; YAC - включающая катушка; YAT - отключающаякатушка; IРГК- контакт первого разрыва; ПРГК - контакт второго разрыва; SB - блокирующая кнопка.
Методика измеренийсопротивления постоянному току приведена в испытание изоляции электрооборудования повышенным напряжением.
