Приложение 6.

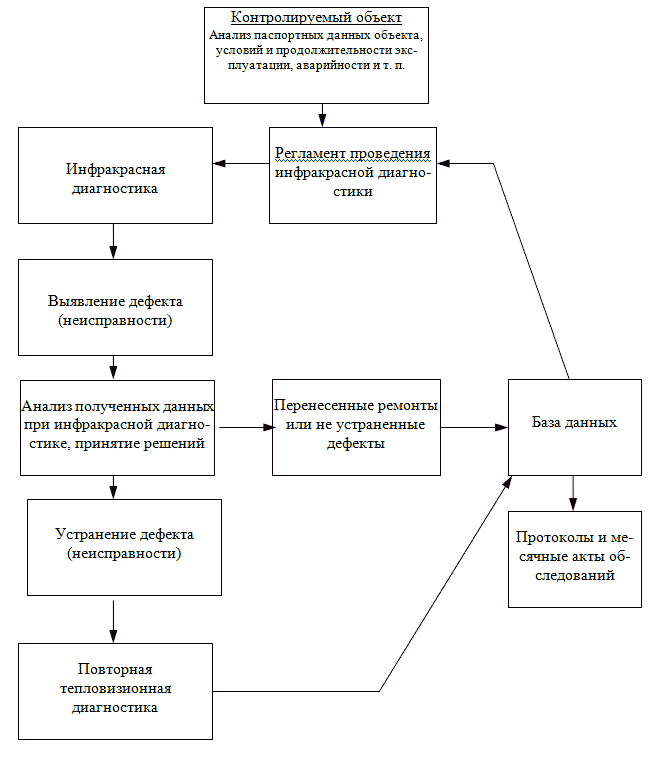

Общая схема проведения тепловизионного контроля.

Система инфракрасной диагностики энергетического оборудования.

Система инфракрасной диагностики энергетического оборудования

Приложение 7.

Критерии дефектации по результатам тепловизионной диагностики.

1. Оценка состояния контактов и болтовых контактных соединений (при токах нагрузки 0,3-0,6 от номинальных токов) производится по избыточной температуре. В качестве норматива используется значение температуры, пересчитанное на нагрузку 0,5 Iном.

2. При оценке теплового состояния токоведущих частей различают следующие области по степени неисправности:

Избыточная температура 5-10 0С.

Начальная степень неисправности, которую следует держать под контролем и принимать меры по устранению во время проведения ремонта запланированного по графику.

Избыточная температура 10-30 0С.

Развившийся дефект. Принять меры по устранению неисправности при ближайшем выводе электрооборудования из работы.

Избыточная температура более 30 0С.

Аварийный дефект. Требует немедленного устранения.

Приложение 8.

Допустимые температуры нагрева элементов электроустановок.

Таблица 1.

№ п./п.	Допустимые температуры нагрева. Контролируемые узлы	Наибольшее допустимое значение		Примечание
№ п./п.	Допустимые температуры нагрева. Контролируемые узлы	Температура нагрева, 0С	Превышение температуры, 0С	Примечание
1	2	3	4	5
1.	Токоведущие (за исключением контактов и контактных соединений) и нетоковедущие металлические части:
1.1	неизолированные и не соприкасающиеся с изоляционными материалами классов нагревостойкости	120	80
1.2	изолированные или соприкасающиеся с изоляционными материалами классов нагревостойкости по ГОСТ 8865-93
1.2.1	Y	90	50
1.2.2	A	100	60
1.2.3	E	120	80
1.2.4	B	130	90
1.2.5	F	155	115
1.2.6	H	180	140
2.	Контакты из меди и медных сплавов:
2.1	- без покрытий, в воздухе/изоляционном масле	75/80	35/40
2.2	- с накладными серебряными пластинами в воздухе/изоляционном масле	120/90	80/50
2.3	- с покрытием серебром или никелем в воздухе/изоляционном масле	105/90	65/50
2.4	- с покрытием серебром не менее 24 мкм	120	80
2.5	- с покрытием оловом, в воздухе/изоляционном масле	90/90	50/50
3.	Аппаратные выводы из меди, алюминия с внешними проводниками электрических цепей: - без покрытия. - с покрытием оловом, серебром или никелем	90/ 105	50 65	ТТ, ВВ, разъединители
4.	Болтовые контактные соединения из меди, алюминия и их сплавов - без покрытия в воздухе/изоляционном масле - с покрытием оловом, в воздухе/в изоляционном масле	90/100 105/100 115/100	50/60 65/60 75/60	Секции, ТГ, разъединители
1	2	3	4	5
5.	Изоляционное масло в верхнем слое коммутационных аппаратов	90	50
6.	Токоведущие жилы силовых кабелей в длительном режиме при наличии изоляции: - из поливинилхлоридного пластика и полиэтилена, - из резины, - с пропитанной бумажной изоляцией при обедненной пропитке и номинальном напряжении 1,0 кВ 6,0 кВ	70/80 65/- 80/80 65/75
7.	Коллекторы и контактные кольца, незащищенные и защищенные при изоляции классов нагревостойкости: А/Е/В F/H	– –	60/70/80 90/100	Генераторы
8.	Подшипники скольжения	80
9.	Подшипники качения	100		Электродвигатели
