8. ОБЩИЕ ПРАВИЛА ПОДБОРА И УКЛАДКИ КАБЕЛЯ.

Выбор исполнения кабеля.

Конструкция кабелей, а также применены материалы и технология изготовления, обеспечивающих возможность укладки кабелей в земле, открыто (в воздухе), кабельных каналах, тоннелях, кабельных вводах и выводах, на несущих конструкциях и т.д. Для строительства кабельных линий в земле рекомендуется подбор типов исполнения кабелей в зависимости от условий по трассе КЛ:

• кабели типа: YH (A) KXS, YnH (A) KXS, XnH (A) KXS, NH (A) KXS,

NUH (A) KXS - используются для прокладки в коллекторах, кабельных эстакадах, открыто и для прокладки в сухих помещениях с повышенными требованиями к пожарной безопасности;

• кабели типа: XUH (A) KXS - могут использоваться для прокладках в сухих грунтах, при условии проведения мероприятий по оценке содержания влаги в почве по трассе;

• кабели типа XRUH (A) KXS с радиальной и продольной герметизацией - могут использоваться во всех типах почв, с высокой влажностью, коррозионной активностью, на сложных участках трасс, подтопленных участках. Радиальное уплотнение предотвращает проникновение влаги в кабель даже на молекулярном уровне (обеспечивает практически абсолютную герметизацию);

• кабели типа XnRUH (A) KXS - применяются на трассах со смешанным прохождением КЛ (например при неоднократной смене переходов подземная КЛ - кабельная эстакада). Одинаковый тип кабеля при подземной и открытой прокладке сводит к минимуму количество соединений (кабельных муфт), повышая надежность КЛ. Кабель в «нг» исполнении.

• Бронированные кабели (н-р: индекс XRUH (A) KXSaox), используются для подводной прокладки или на участках с возможностью возникновения значительных растягивая усилий, действующих на кабель.

Испытания кабелей в линии после укладки.

• проверка непрерывности рабочих жил и экранов;

• соответствие фаз;

• измерение активного сопротивления изоляции - на длине 1км - не менее 100 МОМ;

• испытания изоляции на пробой - значение испытательной постоянной или выпрямленного напряжения (допускается, но является не рекомендованным вариантом за негативного влияния на изоляцию жилы):

- Для кабелей на номинальное напряжение 6 / 10 кВ - 27 кВ;

- Для кабелей на номинальное напряжение 8,7 / 15 кВ - 40 кВ;

- Для кабелей на номинальное напряжение 12/20 кВ - 54 кВ;

- Для кабелей на номинальное напряжение 20/35 кВ - 90 кВ.

Продолжительность испытания 20 минут.

Испытания переменным током (рекомендуемое вариант) величиной 2U0 - в течение 60 минут.

Проверка полиэтиленовой изоляции рабочих жил методом сверхнизкой частоты ННЧ (VLF).

Испытание на пробой методом (VLF) рекомендуется выполнять напряжением: U исп = 3U0; частой, например 0,1 Гц.

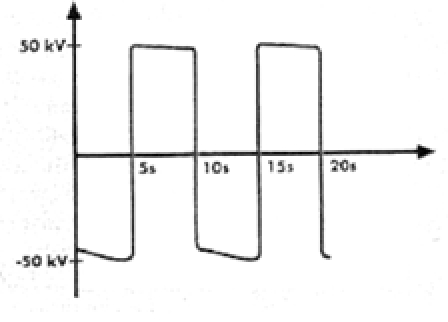

Рис. 118. Пример проверки напряжением VLF) 0,1 Гц (так называемый прямоугольный косинус) Предлагаемые величины напряжения пробоя:

- Для кабеля 6 кВ - 10,5 кВ

- Для кабеля 10 кВ - 17,3 кВ

- Для кабеля 15 кВ - 26,0 кВ

- Для кабеля 20 кВ - 34,6 кВ

- Для кабеля 35 кВ - 60 кВ.

Результаты испытания:

• кабель без повреждений - нет пробоя;

• кабель поврежден - имеется пробой.

Для минимизации амплитуды блуждающей волны в результате отражения от концов испытуемых кабелей, необходимо между собой три фазы кабеля в его начале и конце заземлить.

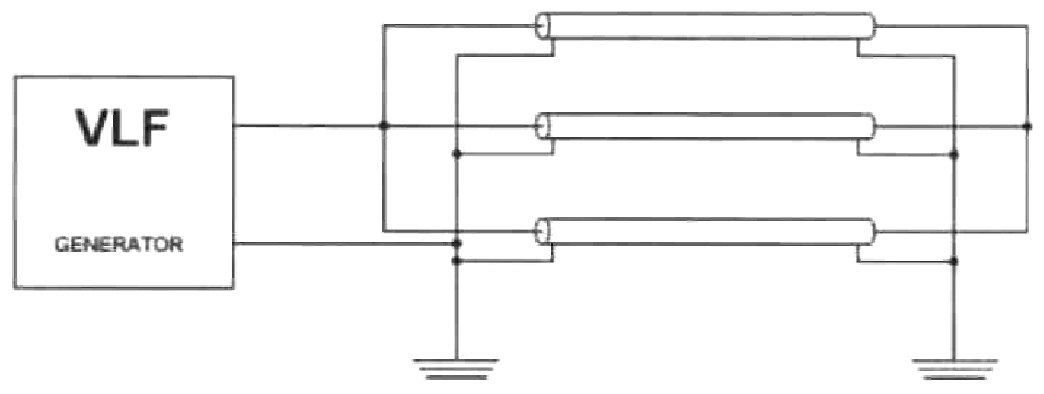

Рис.119. Способ соединения кабелей, подготовленных к измерениям методом (VLF) 0,1 ГЦ.

*проверка герметичности полиэтиленовой оболочки - постоянной или выпрямленным напряжением величиной:

- Для ПВХ оболочки - 3 кВ в течение 2-х минут;

- Для ПЭ оболочки - 5 кВ в течение 2-х минут.
