Инструкция по обслуживанию и ремонту кабельного хозяйства - Приложения Инструкция по обслуживанию и ремонту кабельного хозяйства

Страница 8 из 8

Приложение № 1. электроэнергетическое предприятие

ЭЛЕКТРОЦЕХ

РЕМОНТНАЯ КАРТОЧКА____________ Лист № ________

Дата	ОПИСАНИЕ РАБОТ	Фамилия исполнителя
1	2	3

Приложение № 2

ПАСПОРТ

КАБЕЛЬНОЙ ЛИНИИ НАПРЯЖЕНИЕМ ДО 35 кВ (вкл.)

1. __________________________________ 2.__________________________

(энергосистема) (сеть, ГЭС)

3. _________________________________________ 4.____________________________________ ___

(район, участок) (рабочее напряжение)

5. ____________________________________________________________ _______

(наименование кабельной линии)

6. Длина______________________ ___м. 7. Сечение____ __________________ мм2

8. Марка кабеля ______________________ 9. Год прокладки_______________

10. Конструкция концевых и соединительных муфт

Монтаж производил: Дата:

1. _____________________________________________

2._____________________________________________

3. _____________________________________________

11. Характеристика грунтов по трассе ______________________________________________

12. Схема трассы кабельной линии:

13. Нагрузка допускаемая и замеренная фактически.

14. Данные профилактических испытании.

п/п	Дата испытания	Величина испытательного напряжения	Результаты испытаний			Заключение	Примечание
1	2	3	4	5	6	7	8

15. Сведения о ремонтах кабельной линии

№

п/п

Дата ремонта

Причина повреждения

Содержание ремонта

Ремонт производил

Примечание

16. Сведения о земляных работах, производившихся на кабельных трассах или вблизи них

№ п/п	Дата вскрытия	Наименование раскопок	Кто производил раскопки	Адрес раскопки	Примечание
1	2	3	4	5	б

Паспорт составлен: Дата составления:

Приложение 3

Напряжение _____________

Ячейка __________________

Наим.кабеля _____________

_________________________

ГЛАВАТОМЭНЕРГО

электроэнергетическое предприятие

ЭЛЕКТРОЛАБОРАТОРИЯ

КАРТА

ИЗОЛЯЦИИ КАБЕЛЯ

Станция ________________

_________________________

П-ст.____________________

Район ___________________

Данные кабеля

1. Номин.напряжение ______ кВ 2. Длина ______ км. 3. Сечение _________ мм²

4. Тип кабеля ______________________________ 5. Завод изготовитель ______________

6. Год прокладки ___________________________ 7. Разность высотных отметок ______

8. Выполнение муфт ______________________________________________________________

9. Число параллельных кабелей __________________

10. Электрические характеристики ________________

Фаза «Ж»	Фаза «З»	Фаза «К»

а) Сопротивление пост.току при +20 С_________________

б) Рабочие емкости жил при +20С ___________________

Результаты испытаний

Дата испыт- ания	Фаза и № -кабеля	Т° С	Сопротив-лен.изоляц ни в мего-мах до и после испытания	Ток утечки МКА			Коэф-фицие нт асим-метри и	Испы-тан.на пря- жение в кВ.макс	Кабель заряд держит не держит	Заключе- ние	Подпись исполнителя
Дата испыт- ания	Фаза и № -кабеля	Т° С	Сопротив-лен.изоляц ни в мего-мах до и после испытания	1 мин	5 мин	10 мин	Коэф-фицие нт асим-метри и	Испы-тан.на пря- жение в кВ.макс	Кабель заряд держит не держит	Заключе- ние	Подпись исполнителя

Приложение 4

ПРОТОКОЛ

НАРУЖНОГО ОСМОТРА КАБЕЛЯ НА БАРОАБАНЕ

(ПЕРЕД ПРОКЛАДКОЙ)

Марка кабеля _____________________________ Барабан № ______________________________

Напряжение ___________________________ В Завод-изготовитель _______________________

Сечение _____________________________ мм² Год изготовления ________________________

Длина ________________________________м Вес брутто ______________________________

Прибыл «___» _____________________ 200_г. Хранился _______________________________

Объекты проверки

1. Состояние барабана.

2. Состояние наружных витков кабеля на барабане.

3. Крепление и отсутствие повреждений наружного конца на щеке барабана.

4. Крепление внутреннего конца кабеля на барабане.

5. Состояние свинцовых, алюминиевых колпачков.

6. Наличие паспортных данных.

Протокол заводского испытания кабеля

№_______ от_________________

7. Дополнительные замечания

Обнаруженные дефекты

Осмотр произвели: 1. ______________________________________________________________

Организация, должность, фамилия, подпись

2. _________________________________________________________

Приложение 5

АКТ № ___________________ ___________

Дата

дефектации

_______________________________________________________________________________

(наименование и обозначение изделия, зав.№, установка (система)

Настоящий акт составлен в том, что при проведении дефектации__________________________

________________________________________ при выводе его в________________ ремонт были

(наименование изделия) (вид ремонта)

обнаружены следующие дефекты, для устранения которых требуется выполнить следующие работы:

Наименование,

обозначение составной части

Описание дефекта

Содержание работ по устранению дефекта

Для выполнения дополнительного объема работ требуется:

1. Перевести_____________________________________ в_________________________________

(наименование оборудования) (вид ремонта)

2. Дополнительные затраты ________________________________________________ чел.час (тыс.руб)

3. Увеличение ремонта на _____________________________________________________________ сут.

4. Материалы, необходимые для проведения ремонта __________________________________________

_________________________________________________________________________________________

Начальник цеха-владельца оборудования______________________________________________________

(должность, цех, Ф.И.О., подпись)

Представитель(куратор) цеха-владельца _________________________________________________ (должность, цех, Ф.И.О., подпись)

Представитель технического контроля _________________________________________________

(должность, цех, Ф.И.О., подпись)

Руководитель ремонта ____________________________________________________

(должность, цех, Ф.И.О., подпись)

Приложение 6

Выбор механизмов, инструментов и изделий для оконцевания и соединения алюминиевых жил опрессовкой

Сечение, мм2 класс жилы по ГОСТ 22483-77	Наконечник алюминиевый по ГОСТ 9581-80	Гильза кабельная соединительная алюминиевая по ГОСТ 23469.2-79	Длина удаляемой изоляции жил, мм наконечник/гильза	Инструмент УСА с прессами РПМ-7М ПГЭП-2М матрица и пуансон
161, 162	16-8-5, 4	16-5, 3	35/37	УСА-1
163, 251, 252	25-8-7	25-7, 1	35/37	УСА-1
253, 351, 352	35-10-8	35-8	35/41	УСА-1
353, 501	50-10-9	50-9	41/43	УСА-2
502, 701, 702	70-10-11	70-11	43/45	УСА-3
503, 951	70-10-12	70-12	43/45	УСА-3
703, 952	95-12-13	95-13	45/48	УСА-3
1201	120-12-14	120-14	53/55	УСА-4
953, 1202, 1851	150-12-16	150-16	53/55	УСА-4
, 1204, 1501, 1502	150-12-17	150-17	53/55	УСА-4
1852	185-16-18	185-18	55/55	УСА-4
1503	185-16-19	185-19	55/55	УСА-4
2401	240-20-20	240-20	58/60	УСА-4
2402	240-20-22	240-22	61-65	УСА-4

Приложение 7

Выбор механизмов, инструментов и изделий для оконцевания и соединения

медных жил опрессовкой

Сечение, мм2 класс жилы по ГОСТ 22483-71	Наконечник медный по ГОСТ 7386-80	Гильза кабельная соединительная медная по ГОСТ 23469.3-79	Длина удаляемой изоляции жил, мм наконечник/гильза	Матрица и пуансон рабочего инструмента ПК-2, НИОМ с прессами РПМ-7М, ПГЭП-2М
41, 43, 44	2, 5-2-2, 6	2, 5-2, 6	16/-	МЗ
45, 61	4-4-3	4-3	17/-	МЗ
46, 62, 63, 64, 65, 101	6-4-4	6-4	17/-	М4
102, 103, 104, 161	10-5-5	10-5	20/-	М5
162-166	16-6-6	16-6	20	16
251-256	25-8-8	25-8	25	25
351-356	35-10-10	35-10	30	35
501-506	50-10-11	50-11	30	50
701-706	70-10-13	70-13	32	70
951-956	95-10-15	95-15	38/39	95
1201-1206	120-12-17	120-17	39	120
1501-1506	150-12-19	150-19	40/39	150
1851-1856	185-12-21	185-21	43	185
2401-2406	240-16-24	240-24	43	240

Приложение 8

Размеры термоусаживаемых изделий

Размеры перчаток термоусаживаемых для герметизации корешка заделки.

Таблица 1

			Размеры перчаток, мм
Типоразмер заделки	Сечение жил, мм2 при напряжении 1кВ	Длина		Диаметр перчатки	Диаметр пальца
ЗПКВТ п-1	16-70	140		50/15	21/7
ЗПКВТ п-2	95-240	160		76/21	33/11
4ПКВТ п-1	16-70	140		50/17	21/6
4ПКВТ п-2	95-240	160		70/26	33/10

Диаметр трубок для герметизации жил при монтаже заделок ПКВТп

Таблица 2

Сечение жил кабеля, мм2	25	35	50	70	95	120	150	185
Диаметры термоусаживаемых трубок, мм при напряжении 1кВ	14/7	20/10	20/10	20/10	30/15	30/15	30/15	30/15

Размеры термоусаживаемой манжеты для герметизации трубок и наконечников заделки ПКВТп

			Таблица 3
Типоразмер заделки	Сечение жил кабеля, мм 2	Размеры манжеты, мм длина диаметр
ЗПКВТп-1, 4ПКТВп-1	16-70	100	21/7
ЗПКВТп-2, 4ПКВТп-2	95-240	120	36/12

Размеры термоусаживаемой манжеты для защиты оболочки кабеля при монтаже заделок ПКВТп

				Таблица 4
		Размеры манжеты, мм
Типоразмер заделки	Сечение мм2 при напряжении 1кВ	Диаметр	Длина	Толщина
ЗПКВТ п-1, 4ПКВТ п-1	16-70	40/20	100	1, 2
ЗПКВТ п-2 4ПКВТ п-2	95-240	60/30	100	1, 2

Приложение 9

______________________ __________________

(Министерство) (заказчик)

_________________________________ ___________________________

(монтажное управление) (обьек)

____________________________ _______________________________________________________ _______________ 200 г.

(участок)

АКТ №

приёмки траншей, каналов, туннелей и блоков под монтаж кабелей

1. Комиссия в составе представителя электромонтажной организации______________________

____________________________________________________________________________________

(должность, фамилия, и.о.)

Представителя заказчика_______________________________________________________________

(должность, фамилия, и.о.)

Представителя генподрядной организации__________________________________________________

__________________________________________________________________________________

(должность, фамилия, и.о.)

Произвела осмотр и проверку выполненных________________________________________________

__________________________________________________________________________________

(наименование генподрядной организации)

сооружений для прокладки кабелей.

2. К сдаче-приемке предъявлены следующие объекты:

__________________________________________________________________________________

(траншеи, каналы, туннели, блоки кабельной канализации)

3. Сооружения выполнены в соответствии с проектом, разработанным ________________________

_____________________________________________________________________________________

(наименование организации, № № чертежей рабочей документации)

Отступления от проекта________________________________________________________________

согласованы________________________________________________________________________

4. Разбивка трассы траншеи ( каналов, туннелей)_____________________________________________

__________________________________________________________________________________

( выполнена, не выполнена)

согласно проекту.

5. Ширина и глубина траншеи соответствует требованиям проекта и ПУЭ-86, постель

выполнена из______ толщиной слоя_____________ мм, пересечение дорог выполнено

в трубах_____________ на глубине_______________ мм соединение и окраска труб

_______________________________________________________________________________________

(способ выполнения)

Траншея подготовлена к прокладке кабеля.

6. Диаметр отверстий блоков и правильность стыкования блоков проверены, крышки

на люках колодцев установлены.

7. Обрамление и перекрытия кабельных каналов выполнены____________________________________

_______________________________________________________________________________________________ __________________________________________

8. Дренаж выполнен по проекту.

Особые замечания _______________________________________________________________________

_______________________________________________________________________________________

Заключение. Объекты, перечисленные в п. 1 настоящего акта, считать принятыми под монтаж кабелей.

Приложение. Схема привязки наружных кабельных трасс по местности с указанием горизонтальных и вертикальных отметок трасс.

Представитель электромонтажной организации ________________________________________________

(подпись)

Представитель заказчика ____________________________________________________________________

(подпись)

Представитель генподрядной организации __________________________________________________

(подпись)

Приложение 10

______________________ __________________

(Министерство) (заказчик)

_________________________________ ___________________________

(монтажное управление) (обьек)

____________________________ _______________________________________________________ _______________ 200 г.

(участок)

АКТ№

осмотра кабельной канализации в траншеях и каналах перед закрытием

1. Комиссия в составе представителя электромонтажной организации______________________

________________________________________________________________________________

(должность, фамилия, и.о.)

Представителя заказчика_______________________________________________________________

(должность, фамилия, и.о.)

Представителя генподрядной организации_____________________________________________

________________________________________________________________________________

(должность, фамилия, и.о.)

Произвела осмотр кабельной канализации в________________________________________________

(траншее, канале)

перед закрытием.

В результате осмотра установлено:

1. Прокладка кабеля выполнена по проекту________________________________________________

________________________________________________________________________________

(наименование организации, № № чертежей н кабельных журналов)

2. Отступления от проекта согласованы и нанесены на чертежи №_______________________________

_________________________ и схему привязки.

3. Смонтированные кабели не имеют внешних повреждений; радиусы изгибов кабелей соответствуют требованиям ГОСТ 24183-80, ГОСТ 24334-80; глубина заложения кабелей отвечает требованиям ПУЭ-86.

4. На кабелях смонтировано______________________ соединительных муфт.

(количество)

Привязка соединительных муфт ( для кабелей в траншее выполнена на плане кабельных линий).

5. Произведена подсыпка кабельных линий слоем____________________________________________

(материподсыпки)

и выполнена защита кабелей от механических повреждений согласно проекту, а также

____________________________________________________________________________________

(указать дополнительные места защиты кабелей при наличии)

6. В местах пересечений с другими инженерными коммуникациями, сооружениями кабели

защищены__________________________________________________________________________

(указать чем защищены)

7. Выполнена маркировка соединительных муфт и кабеля.

8. Другие особенности, отмеченные комиссией______________________________________________

Заключение. Траншея ( канал ) со смонтированными в них кабельными линиями приняты для закрытия.

Представитель электромонтажной организации__________________________

(подпись)

Представитель заказчика _________________________

(подпись)

Представитель генподрядной

организации _______________________

(подпись)

Приложение 11

____________________ _________________

(Министерство) (заказчик)

_________________________________ ___________________________

(монтажное управление) (обьек)

____________________________ _______________________________________________________ _______________ 200 г.

(участок)

ЖУРНАЛ

прокладки кабелей

Дата прокладки	Наименова-ние и номер кабеля по кабельному журналу	Марка кабеля, напряжение, кВ, сечение, мм²	Общая длина, м	Номера барабанов и длина кабеля на каждом, м	Количество соединительных муфт на линии	Температура окружающего воздуха при прокладке, º С	Фамилия и подпись ответственного за прокладку

Производитель работ ____________________________ ( )

(подпись)

Приложение 12

Объект _____________________

Место установки _____________

«___» __________________ 200 г.

Журнал № _____________

соединений и оконцеваний кабелей с помощью муфт

№ п/п	Дата монтажа муфт	Наименование и № фидера по кабельному журналу	Напряжение кВ	Технические данные										Исполнитель № удостоверения	Примечание
				Кабели				Мыфты
				Маркировка	Марка	Сечение	Число жил	Тип	Место расположения	Способ соединений, оконцеваний	Маркировка	Тип защиты кожуха	Марк ировка кабельного троса
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16

Приложение 13

АКТ №

сдачи-приемки прокладки кабелей

по трассе_____________________________________

наименование и назначение линий и место прокладки

Произведенным в процессе сдачи-приемки осмотром оконченной монтажом кабельной

трассы с проложенными кабелями, выполненной по проекту _______чертежи № №_

наименование

1. На трассе уложены кабели:

установлено :

№ п/ п	Марка	Сечение, мм²	Напряжение, кВ	Длина	Соеднтельн. муфта		Концевые воронки		Наименование и № фидера по кабельному журналу	Монтажная марка кабеля по исполнит. схеме
№ п/ п	Марка	Сечение, мм²	Напряжение, кВ	Длина	к-во	тип	к-во	тип	Наименование и № фидера по кабельному журналу	Монтажная марка кабеля по исполнит. схеме

2. Кабели уложены в соответствии с проектом и тех. условиями на прокладку кабелей.

3. Опознавательные знаки___________________________________________ установлены

на всех углах и поворотах трассы, у вводов в здания, в местах установки соединительных муфт, в местах пересечения дорог и на прямых участках трассы через_____________________________ метров.

4. Все отступления от проекта согласованы с______________________________________________

эксплуатац. организацией

и с_____________________________________ ____и нанесены на соответствующие чертежи.

проектной организацией

5. При сдаче приемщику передана следующая техническая документация:

A._ Акт на скрытые работы по прокладке кабелей в траншее № ________________

Б. Акт на скрытые работы по переходу кабелей через дорогу №______________________

B. Исполнительная схема кабельной трассы № _________________________________

Г. Журнал разделки кабельных муфт № ________________________________________

Д__________________________________________________________________

Е.__________________________________________________________________

6. Дополнительные замечания:

_______________________________________________________________________________________________ _____________________________

Кабельная трасс принята в эксплуатацию.

Принял: __________________________ Сдал:

Организация, должность

__________________________________________________ Производитель работ

Фамилия, подпись __________________________________________

Фамилия, подпись

Приложение 14

электроэнергетическое предприятие

Дата

_______

УТВЕРЖДАЮ

Главный инженер

_____________ __________________

подпись расшифровка

Блок

_______

Срок ремонта

с___________

по__________

АКТ О ВЫПОЛНЕННЫХ РАБОТАХ

ПО РЕМОНТУ ОБОРУДОВАНИЯ

Лист/Листов

___________

Установка/система___________________________

(наименование, обозначение)

Цех – владелец

______________

Комиссия, назначенная приказом № _______от _______________ в составе:

Председателя: ________________________________________________________

Членов комиссии: _____________________________________________________

_____________________________________________________________________

____________________________________________________________________

на основании представленных документов (отчетной ремонтной и технологической документации) и результатов приёмо-сдаточных испытаний приняла оборудование из ремонта и установила оценку качества отремонтированного оборудования (перечень оборудования в приложении к акту).

Гарантийный срок эксплуатации отремонтированного оборудования ______мес.

Оборудование с другими гарантийными сроками эксплуатации: _______________________________________________________________________

За качество выполненных ремонтных работ устанавливается оценка________

Приложение: Перечень принятого из ремонта оборудования на_____листах.

Примечание: Акт составляется на группу оборудования, входящего в состав одной установки (системы)

Председатель _______________________________________________________

Члены комиссии :_______________________________________________

_______________________________________________________________

Приложение к Акту №_______ от

ПЕРЕЧЕНЬ ОБОРУДОВАНИЯ

№ №	Наименование системы, оперативное обозначение оборудования.	Классификация оборудования ПНАЭГ-01-11-97 (ОПБ-88/97)	Основание ремонта	Вид ремонта	Срок ремонта план/ факт	Оценка кач-ва отрем. оборудования предвар. / оконч.	Оценка качества выполненных работ.	Документация на основании которой произведен ремонт оборудования	Акт выполненных работ, акт дефектации, поузловой приемки и т.д.	Фактические трудозатраты ч/ч	Ф.И.0 мастера Подпись	Ф.И.О. представителя эксплуатац. Подпись
1	2	3	4	5	6	7	8	9	10	11	12	13

Приложение 15

Ведомость

объема и выполненных работ но техническому обслуживанию силовых кабельных линий _____________________________________________________________________

№ п/п	Перечень планируемых работ	Отметка выполнения	Примечание
1.	Наружный осмотр кабельных трасс, мест их пересечения с другими коммуникациями
2.	Внешний осмотр, без отключения, концевых заделок кабелей в КРУ-6/0,4 кВ, в сборках, панелях, у электродвигателей
3.	Восстановление нарушенной маркировки кабелей, кабельных сооружений
4.	Осмотр мест ввода кабелей в сборки, щиты; прохода через стены и перекрытия. Выполнение необходимых уплотнений.
5.	Восстановление нарушенных оболочек кабелей.
6.	Осмотр гермопроходок ВГУ-1/500, ВГУ-10/600, «Элокс».

_____________________

_____________________ Мастер ЭЦ _________________________/Ф.И.О./

Производитель _____________________/Ф.И.О/

Приложение 16

Ведомость

объема и выполненных работ по текущему ремонту силовых кабельных линий __________________________________________________________________________________

№ п/п	Перечень планируемых работ	Отметка выполнения	Примечание
1.	Очистка кабельных каналов, туннелей, трасс, открыто проложенных кабелей. Восстановление указателей кабельных трасс
2.	Ремонт кабельных каналов и кабельных конструкций (замена отдельных плит перекрытия, устранение завалов и подмывов, ремонт и замена конструкций крепления кабеля).
3.	Доливка кабельной мастики в кабельные муфты и воронки.
4.	Переразделка дефектных муфт, кабельных заделок, ремонт мест заземления оболочек кабелей.
5.	Проверка соответствия жил кабеля указанной маркировке, выполнение необходимой защиты кабеля металлорукавом, коробом и т.п.
6.	Ревизия контактных соединений «кабельный нако-нсчник-жила» кабелей к эл.двигателям, каналов системы безопасности блоков 1-4.
7.	Ревизия контактных соединений «кабельный наконечник-жила» кабелей к эл.двигателям. механизмов СН до подключения в коробке выводов.

Мастер ЭЦ_________________ /Ф.И.О./

Производитель ___________/Ф.И.О/

Приложение 17

электроэнергетическое предприятие

Цех-владелец оборудования____________________

Исполнитель ремонта__________________________

АКТ

осмотра присоединения выводов кабеля 6кВ

№___________

Поузловой приемки из ремонта_ _________________________________________________

наименование узла или оборудования

во время_____________ремонта__________________________________________________

вид ремонта наименование системы оборудования

Комиссия в составе:

председатель__________________________

ЗН цеха-владельца, ФИО

члены комиссии__________________ ______________________________

должность, цех, ФИО

_____________________________________________________________________________

составила акт в том что с________________________ по______________________________

дата дата

провела приемку выполненных ремонтных работ на_________________________________

наименование узлов

согласно процедуры (программы)_________________________________________________

наименование ТИ, проекта и т.д.

и установила следующие оценки качества:

№ п/п	Наименование узла	Оценка качества отремонтированного оборудования	Оценка качества выполненных ремонтных работ

При этом оформлена следующая техническая документация_________________________

_____________________________________________________________________________

наименование протоколов контроля, измерений, тех. решения, формуляры, св. документация

Документация в составе комплекта отчетных документов на ремонт_____________

_____________________________________________________________________________

наименование оборудования, системы

в целом будет передана заказчику.

Разрешается дальнейшее производство работ.

Председатель комиссии_____________________

Члены комиссии _____________________

_____________________

Приложение 18

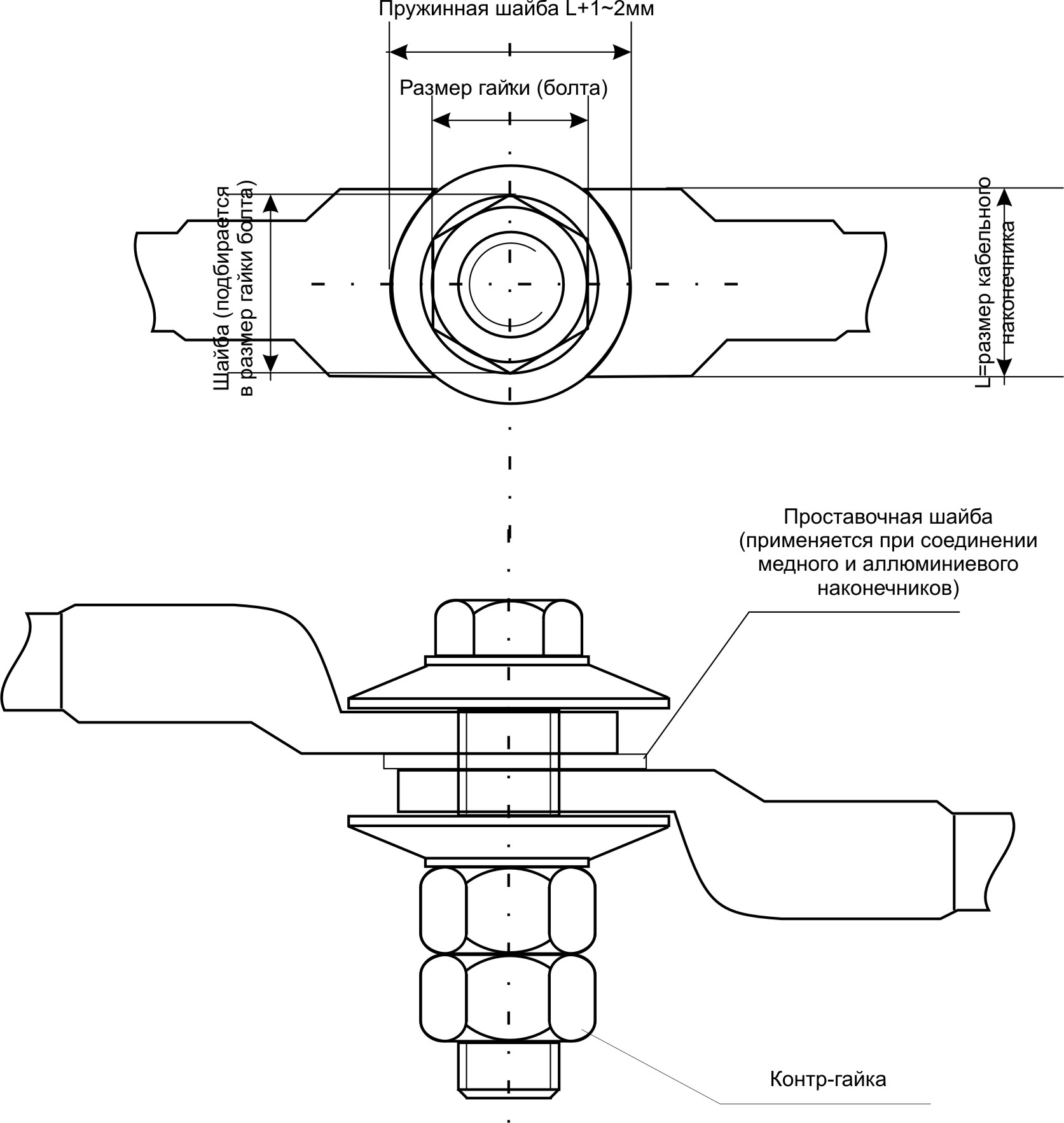

Эскиз одноболтового соединения

одноболтовое соединение

Приложение 19

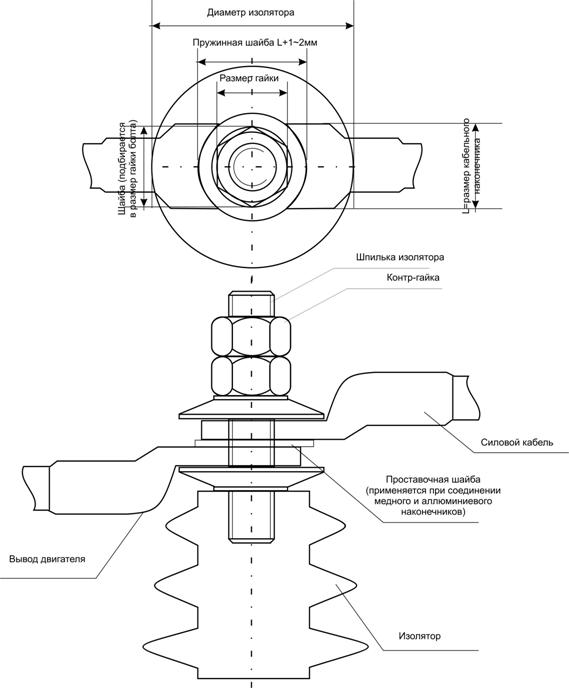

Эскиз кабельного соединения на опорных изоляторах

кабельное соединение на опорных изоляторах

Приложение 20

Ведомость объема выполненных работ

по техническому обслуживанию кабельных перемычек систем возбуждения турбогенераторов

№ п/п	Перечень выполненных работ	Отметка о выполнении	Примечание
1	Наружный осмотр кабельной перемычки.
2	Осмотр мест пайки кабельных наконечников.		Отсутствие видимых термических повреждений изоляции и капель припоя.
3	Очистка изоляции кабельных перемычек		При необходимости
4	Восстановление нарушенной маркировки перемычек (принадлежности фаз).		При необходимости
5	Восстановление нарушенных оболочек кабелей.		При необходимости
6	Очистка и смазывание контактных поверхностей кабельных наконечников.		Отсутствие окисления контактных поверхностей, нанесение смазки

Мастер _______________________________/ /

Производитель работ _________________/ /

Лист регистраций изменений и дополнений

Номер. изменения	Номера листов				Всего листов	№ эксплуатационного документа	Входящий № извещения и дата утверждения	Должность, фамилия, подпись отв. лица по подразделению	Дата внесения изменений (дополнений)
Номер. изменения	измененных	замененных	новых	изъятых	Всего листов	№ эксплуатационного документа	Входящий № извещения и дата утверждения	Должность, фамилия, подпись отв. лица по подразделению	Дата внесения изменений (дополнений)

Лист регистрации пересмотра

Номер и дата утверждения извещения	Запись о продлении действия данного документа	Должность, фамилия, подпись отв. лица по подразделению. Дата заполнения

Лист ознакомления

Дата	Фамилия, имя, отчество	Должность	Подпись	Примечание

Лист ознакомления с дополнениями и изменениями

Дата	Фамилия, имя, отчество	Должность	Подпись	Примечание
