Приложение 9
Выводы контактных электротехнических устройств
плоские и штыревые (ГОСТ 21242-75*)

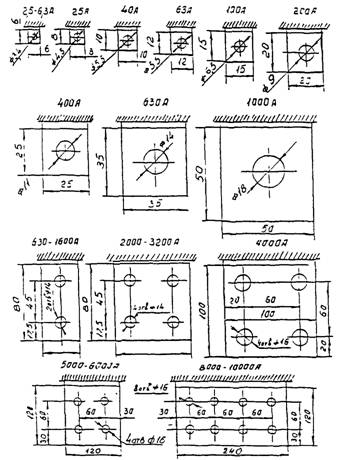

1. Размеры плоских выводов
Таблица П9.1
Размеры (резьба) штыревых выводов
| Номинальный ток, А, до вкл. | Материал выводов1 | ||
| Сталь | Латунь | Медь | |
| Предел прочности на растяжение, Па107 | |||
| 50 | 32 | 25 | |
| Резьба | |||
| 2,5-6,3 | М3 | М3 | - |
| 16 | М4 | М4 | - |
| 25 | М5 | М5 | - |
| 40 | М6 | М6 | - |
| 63 | - | М6 | - |
| 100 | - | М8 | - |
| 160 | - | М10 | - |
| 250 | - | М12 | М10 |
| 320 | - | М16 | М12 |
| 400 | - | М20 | М16 |
| 630 | - | - | М201,5 |
| 800 | - | - | М242,0 |
| 1000 | - | - | М302,0 |
| 1250 | - | - | М332,0 |
| 1600 | - | - | М362,0 |
| 2000 | - | - | М423,0 |
| 2500 | - | - | М483,0 |
| 3200 | - | - | М564,0 |
_______________
1 Допускается применение других материалов, обеспечивающих надежный контакт.
