Инструкция по эксплуатации электрооборудования системы возбуждения турбогенераторов - Фото и чертежи Инструкция по эксплуатации электрооборудования системы возбуждения турбогенераторов

Страница 7 из 8

Приложение 2

Выпрямительные установки ВУТГ-3000 и ВУТГВО-3000 (рисунки).

Выпрямительная установка ВУТГ-3000

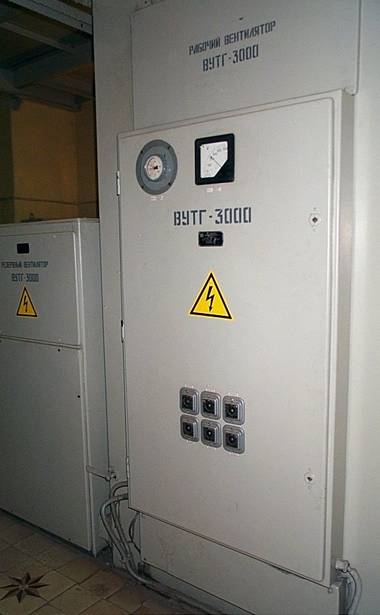

Рис. П2-1. Выпрямительная установка ВУТГ-3000 (фото).

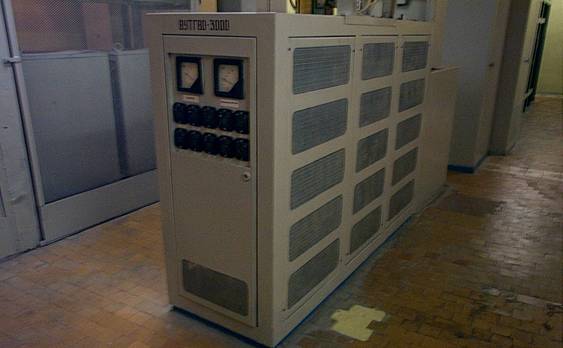

Выпрямительная установка ВУТГВО-3000

Рис. П2-2. Выпрямительная установка ВУТГВО-3000 (фото).

Приложение 3

Автоматы рабочего и резервного ввода 1ВВ, 2ВВ (рисунки).

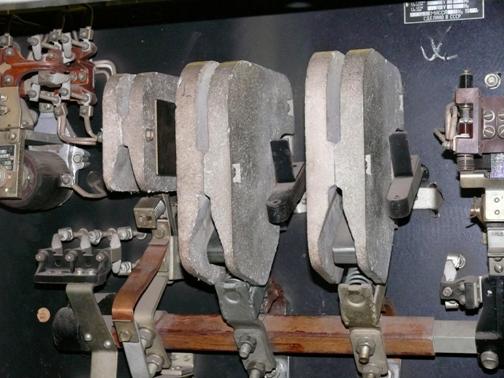

Автомат рабочего ввода 1ВВ типа 2В030-2П

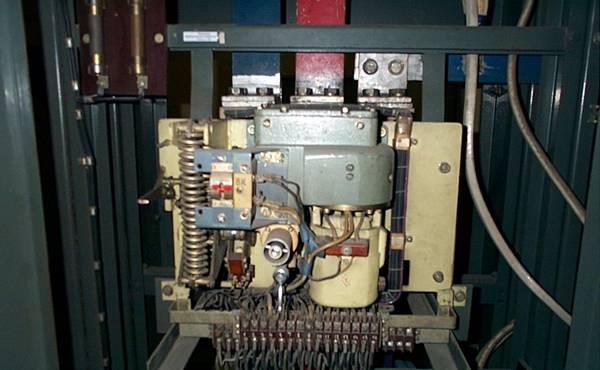

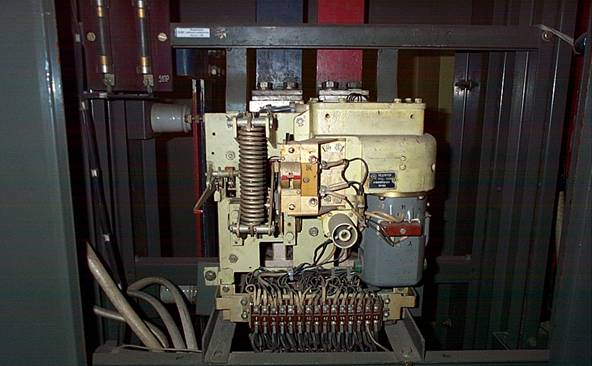

Рис. П3-1. Автомат рабочего ввода 1ВВ типа 2В030-2П (фото).

Автомат резервного ввода 2ВВ типа 2В030-3П

Рис. П3-2. Автомат резервного ввода 2ВВ типа 2В030-3П (фото).

Контактная система автомата

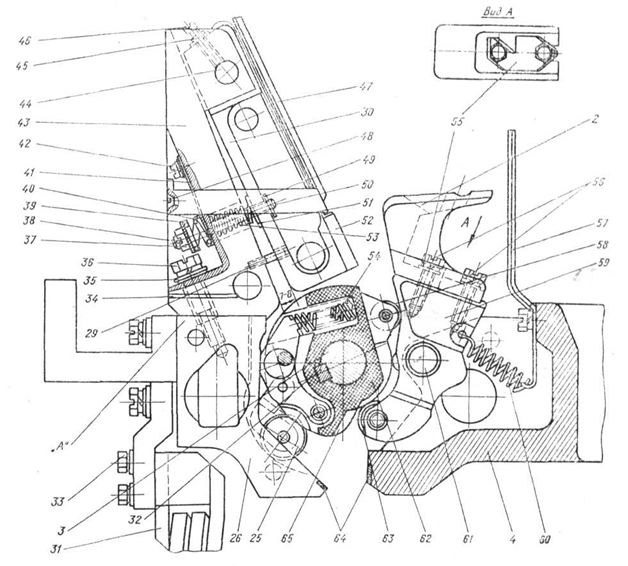

Рис. П3-3. Контактная система автомата в положении “Отключено”:

2 — контакт дугогасительный подвижный; 3— вал контактный; 4 — контакт неподвижный;

25 — главный подвижный роликовый контакт; 26 — контакт неподвижный; 27 — штифт-указатель; 30 — контакт дугогасительный (неподвижный); 31 — катушка (только для АМ8-К); 32 —шпонка; 33 — болт; 34 — пластина изоляционная; 35 — шайбба изоляционная; 36 — болт; 37 — гайка; 38 — шплинт;

39 — шайба; 40 — пружина; 41 — пластина; 42 — винт; 43 — стойка; 44 — ось; 45 — гайка;

46 — винт; 47 — рог дугогаснтельный; 48 — винт; 49 — шплинт; 50 — шпилька; 51 — шайба;

52 — пластинка медь-графит; 53 — пружина; 54 — пружина; 55 — шайба; 56 — болты;

57 — рог дугогаснтельный; 58 — ролик; 59 — рычаг; 60 — пружина; 61 — ось; 62 — кулачок; 63 — ролик; 64 — пластинки; 65 — выступ кулачка; «А» — точка замера падения напряжения.

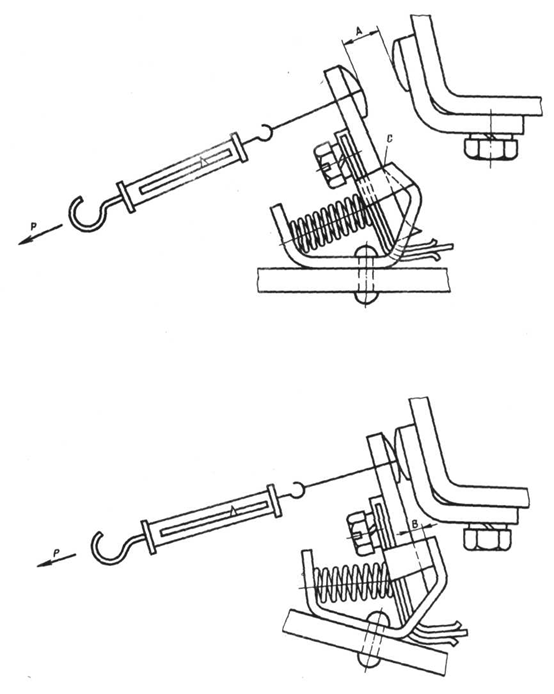

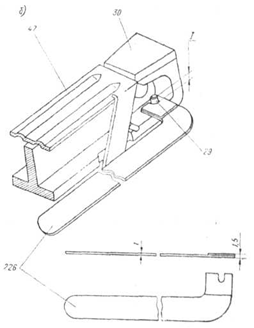

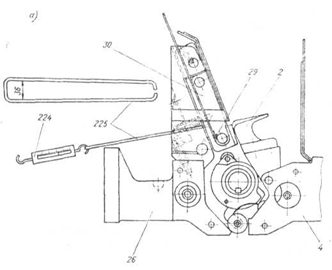

Рис. П3-4. Определение конечного нажатия, провала и неодновременности касания

дугогасительных контактов:

а) определение конечного нажатия дугогасительных контактов; 6) определение провала дугогасительных контактов; в) определение неодновременности касании дугогасительных контактов; 1 11— при включенном положении штифт-указатель должен быть выше приложенного шаблона. Если Еслиштифт-указатель будет на уровне с шаблоном, или ниже его, то необходимо заменить контакты;

2 — контакт дугогасительный; 4 — контакт неподвижный; 2626— контакт неподвижный; 29 — штифт-указатель; 30 — контакт дугогасительный; 47 — рог дугогасительный; 224 — динамометр; 225 — скоба; 226 — шаблон.

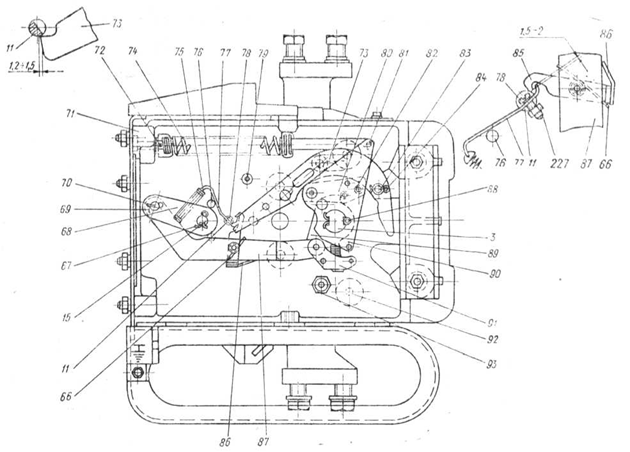

Рис. П3-5. Автоматический выключатель со снятой боковой крышкой без дистанционного привода

7 — вал контактный; 11 — валик отключающий; 15 — вал включающий; 66 — пружина; 67 — шплинт; 68 — рычаг; 69 —шплинт; 70 — ось; 71 — стенка крайняя; 72 — шплинт; 73 — собачка отключающая; 74 — пружина; 75 — пружина; 76 — упор; 77 — защелка; 78 — винт; 79 — упор; 80 — рычаг; 81 — шплинт; 82— ролик; 83 — ось; 84 — шплинт; 85 — 85собачка; 86 — упор; 87 — тяга; 88 — шплинт; 89 — рычаг; 90 — рычаг; 91— рычаг; 92 — штифт; 93 — гайка; 227 — гайка.

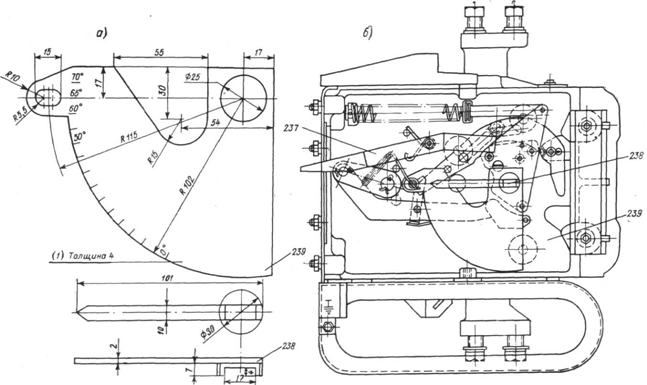

Рис. П3-6. Определение углов провала главных контактов:

а) угломер; б) установка угломера на автомат; 237 — указатель; 238 — стрелка; 239 — угломер.

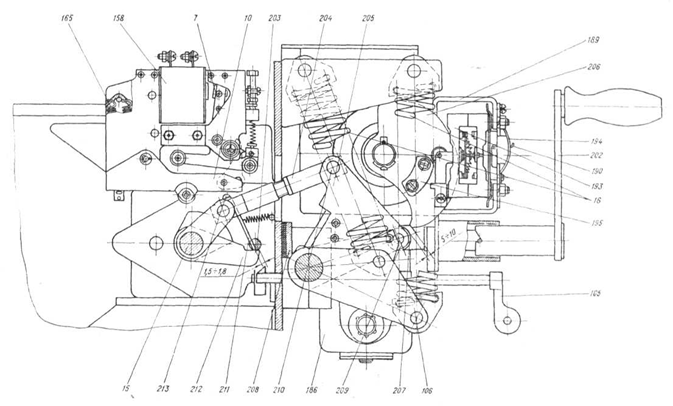

Рис. П3-7. Моторный привод с включающим электромагнитом и защелкой:

7 — якорь; 10 — рычаг; I5 — вал включающий; 16 — пружины включающие; 105 — рукоятка ручного включения; 106 — рычаг; 158— катушка включающего электромагнита; 165 — пружина; 186 — электродвигатель; 189 — скоба; 190 — указатель коммутационного положения; 193 — выключатель конечный; 194 — скоба; 195 — рычаг; 202 — рукоятка ручного оперирования; 203 — валик лпщелки; 204 — тяга регулируемая; 205 — рычаг; 206 — кулачок; 207 — ролик; 208 — упор; 209 — рычаг; 210 — штифт; 211 —рычаг; 212 — рычаг; 213 — ролик.

Автоматический выключатель двухполюсный

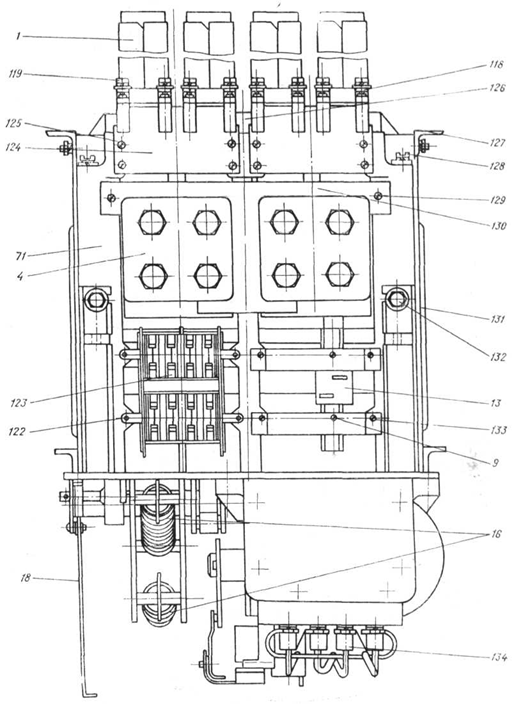

Рис. П3-8. Автоматический выключатель двухполюсный (вид со стороны коммутатора и расцепителя отключающего):

1 — камера дугогасительная; 4 — контакт неподвижный; 9 — винт; 13 — расцепитесь отключающий; 16 — пружины включающие; 18 — указатель; 71— стенка крайняя; 118—скоба; 119— болт; 122— винт; 123 — коммутатор; 124 — пластинка; 125 — винт; 126 — стенка средняя; 127— уголок; 128 — винт; 129 — винт; 130 — планка; 131 — крышка; 132 — болт; 133 — винт; 134 — блок выпрямительный.

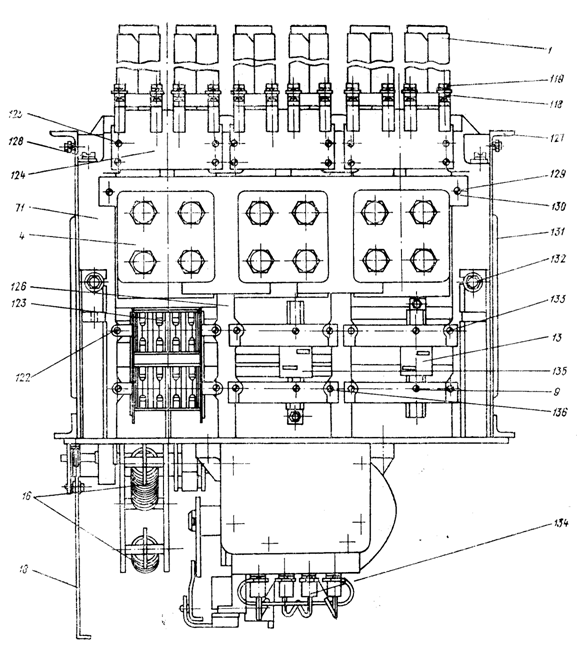

Автоматический выключатель трехполюсный

Рис. П3-9. Автоматический выключатель трехполюсный (вид со стороны коммутатора, электромагнита включающего и расцепителя отключающего):

1 — камера дугогасительная; 4 — контакт неподвижный; 9 — винт; 13 — расцепитель отключающий; 16 — пружины включающие; 18 — указатель; 71 — стенка крайняя; 118 — скоба; 119 — болт; 122 — винт; 123 — коммутатор; 124 — пластинка; 125 — винт; 126 — стенка средняя; 127 — уголок; 128 — винт; 129 — винт; 130 — планка; 131 — крышка; 132 — болт; 133 — винт; 134 — блок выпрямительный; 135 — электромагнит включающий; 136 — винт.

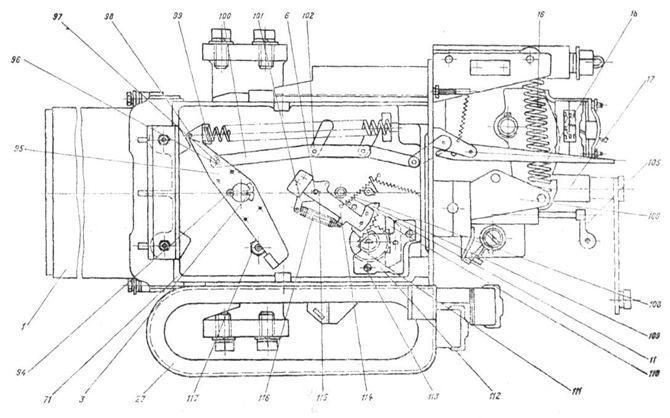

Рис. П3-10. Автоматический выключатель (вид со стороны селективной пристройки):

Ш1111 – камера дугогасительная; 3— вал контактный: 6 — валик селективный: 11 — валик отключающий; 16 — пружина включающая; 17— вал ручного оперирования; 18 — указатель; 27 — рама; 71 — стенка крайняя; 94— шплинт; 96 — рычаг; 96 — шплинт; 97 — ось; 98 — штифт; 99 —- пружина отключающая: 100 —тяга; 101 — рычаг; 102 — кривошип: 105 — рукоятка ручного включения; 106 — рычаги; 108 — пружина; 109 — рейка зубчатая; 110 — анкер; 111 — шестерня; 112 — щека; 113 — винт; 114 — рычаг; 115 — шплинт; 116 — пружина; 117 — гайка.

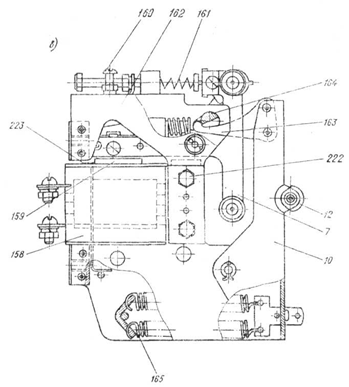

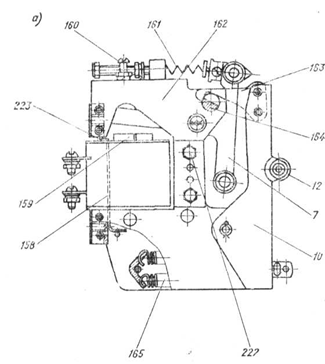

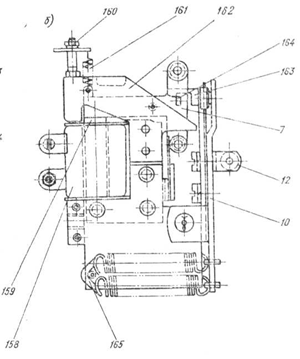

Рис. П3-11. Разделители автоматов:

а) расцепитель отключающий и электромагнит включающим; б) расцепнтель нулевой без выдержки времени; в) расцепнтель нулевой с выдержкой времени; 7 — якорь, 10 — рычаг; 12 —ролик; 158 — катушка; 159 — сердечник; 160—винт; 161— пружина; 162 — колодка; 16З — собачка; 164 —полувалик; 165 — пружина; 222 —гайка; 223—пластинка.

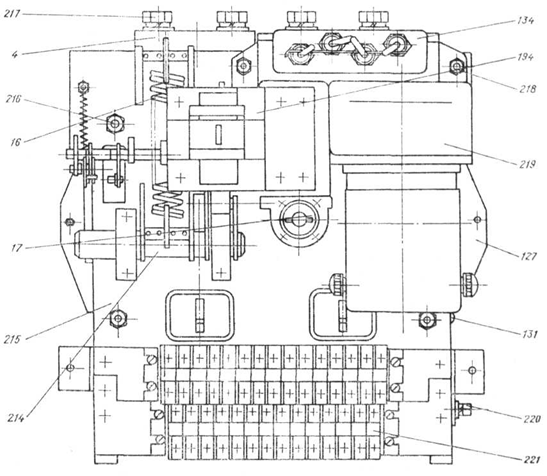

Рис. П3-12. Автоматический выключатель (2-полюсный):

4— контакт неподвижный; 16 — пружины включающие; 17 — вал ручного оперирования; 127 — уголок; 131 — крышка; 134 — блок выпрямительный; 194 — скоба; 214 — вал приводной; 215 — плита; 216 — гайка; 117 — болт; 218218— гайка; 219 — привод; 220 — болт заземления; 221 — блок клеммный.

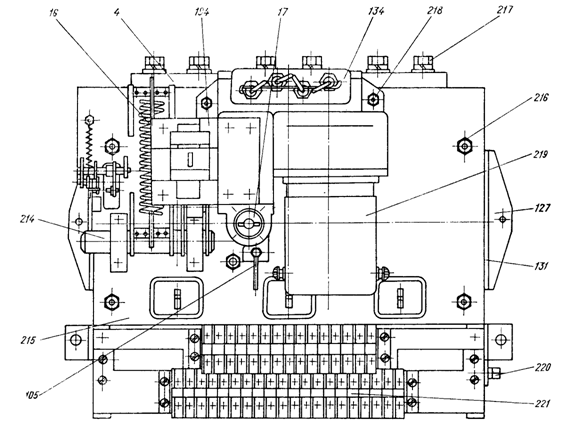

Рис. П3-13. Автоматический выключатель AM (3-полюсный):

4 — контакт неподвижный; 16 — пружины включающие; 17 — вал ручного оперирования; 105— рукоятка ручного включения; 127—уголок; 131— крышка; 134— блок выпрямительный; 194 — скоба; 214 — вал приводной; 215 — плита; 216— гайка; 217 — болт; 218 — гайка; 219 — привод; 220 — болт заземления; 221 — блок клеммный.

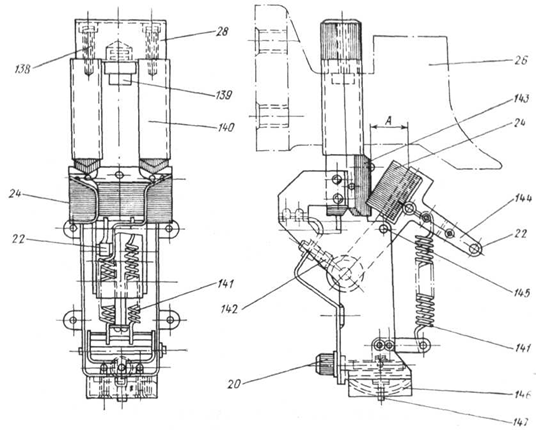

Рис. П3-14. Расцепитель максимальный автомата:

20 — винт регулировочный; 22 — ролик; 24 — якорь расцепителя расмаксимального; 26 — контакт неподвижный; 28 — ярмо магнитной системы; 138 — болт; 139 — втулка изоляционная; 140 — магнитопровод; 141 — пружина; 142 — винт буферный; 143 — сердечник; 144 — рычаг; 145 — ось; 146 146— шкала;

147 — указатель.

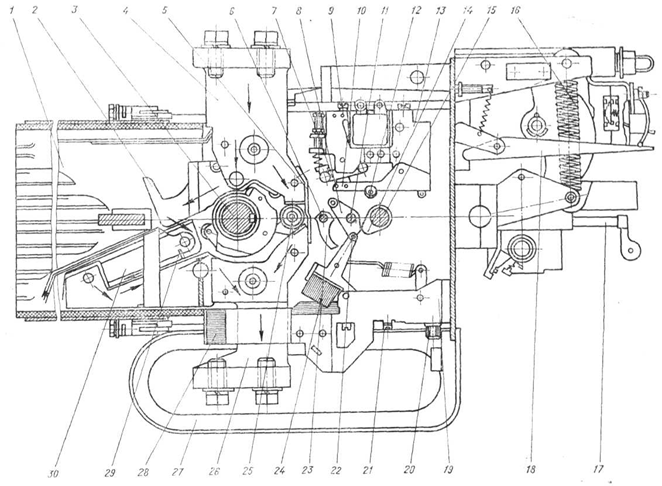

Рис. П3-15. Автоматический выключатель (вид со снятой крайней изоляционной доской):

1— камера дугогасительная; 2— контакт дугогасительный подвижный; 33—вал контактный; 4—контакт неподвижный; 5 — пластина изоляционная; 6 — вал селективный; 7 —якорь расцепителя отключающего;8 8 — рычаг; 9 — винт; 10 — рычаг; 11—ввввал отключающий; 12 — ролик; 13 — расцепитсль отключающий; 14— рычаг; 15 — вал включающий; 16—пружины включающие; 17 — вал ручного оперирования; 18— указатель; 19 — расцепитель максимальный; 20 — винт регулировочный; 221— винт; 22 — ролик; 23 — рычаг; 24 — якорь расцепителя максимального; 25 — главный подвижный роликовый контакт; 26 — контакт неподвижный; 27 — рама; 28 — ярмо магнитной системы; 29 —штифт-указатель; 30 — контакт дугогасительный неподвижный.

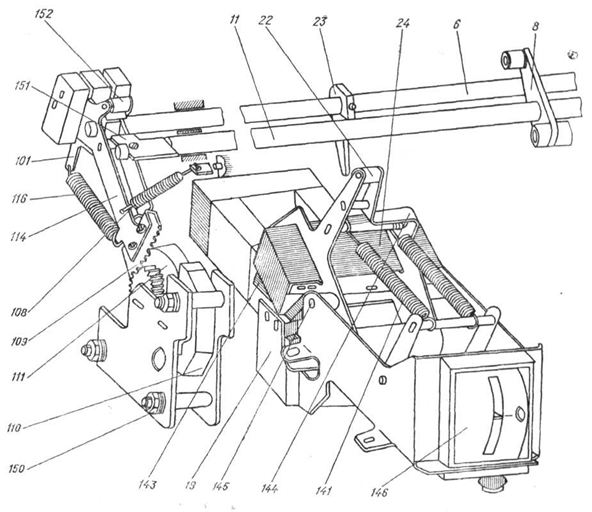

Рис. П3-16. Кинематика отключения автомата через расцепитель максимальный:

66 6— валик селективный; 888— рычаг; 11— валик отключающий; 19 — расцепитель максимальный; 22 —ролик; 23 — рычаг; 24 — якорь; 101— рычаг; 108 — пружина; 109 — рейка зубчатая; 110 — анкер; 111 — шестерня; 114 — рычаг; 116 — пружина; 141 — пружина; 143 — сердечник; 144 — рычаг; 145 — ось; 146—шкала; 150 — гайка; 151 — пластинка; 152— ролик.

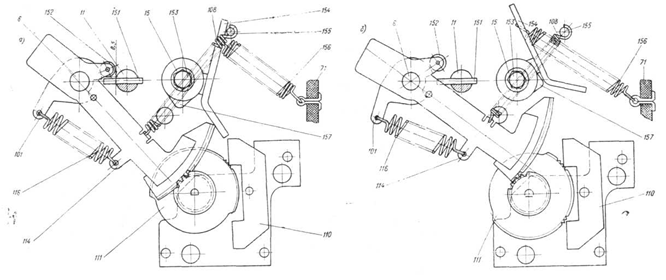

Рис. П3-17.

Селективная пристройка с устройством ее выведения:

а) положение рычагов селективной пристройки и механизма выведения при взведенном положении автомата; б) положение рычагов селективной пристройки и механизма выведения при включенном положении автомата;

6 — валик селективный; 11 — валик отключающий; 15 — вал включающий; 71 —стенка; 101 — рычаг;

108 — пружина; 110 — анкер; 111 — шестерня; 114 — рычаг; 116 — пружина; 151 — пластинка;

152 — ролик; 153 — болт; 154 — рычаг выведения; 155— упор; 156 — пружина; 157 — кулачок выведения.

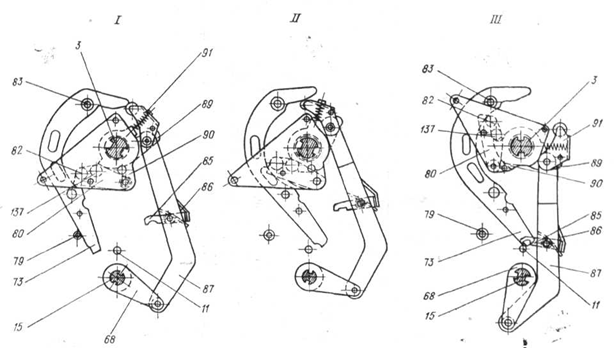

Рис. П3-18. Кинематика механизма свободного расцепления:

3 — вал контактный; 1111— валик отключающий; 15 — вал включающий; 68 — рычаг; 73— собачка отключающая; 79—упор; 80— рычаг; 82 — ролик; 8883— ось; 85 — собачка; 86 — упор; 87 — тяга;

89 — рычаг; 90— рычаг; 91 — рычаг; 137 — ролик;

/ — положение «отключен»; // — положение «взведен» /// — положение «включен».

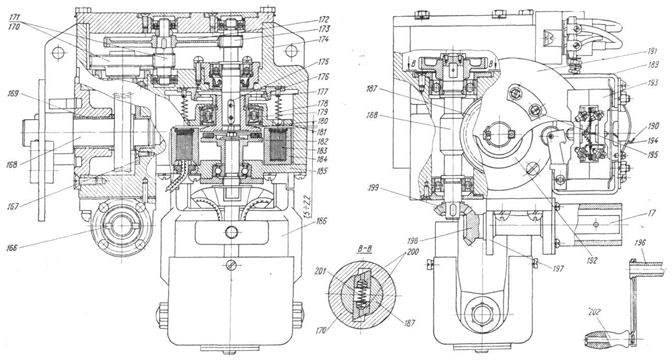

Рис. П3-19. Моторный привод с червячно-цилиндрическим редуктором

17 — вал ручного оперирования; 166 — штифт; 167— втулка; 168 — вал; 169 — втулка; 170 — цилиндрическая шестерня; 171 — вал с цилиндрической шестерней; 172 — цилиндрическая шестерня; 173 — вал с цилиндрической шестерней; 174 — корпус; 175 — шпонки; 176 — диск; 177 — тормозной диск; 178 — возвратная пружина; 179 — подшипник; I80 —полумуфта; 181181—якорь; 182 — полумуфта; 183 — катушка; 184 — сердечник; 185 185— фланец; 186 — электродвигатель; 187 — червячная шестерня; 188 — червячный вал; 189 — скоба; 190 — флажок-указатель; 191 — кулачок; 192 — кулачок; 193 — выключатель конечный; 194 — скоба; 195 — рычаг; 196 — втулка; 197 — втулка; 198 — вал с конической шестерней; 199 — коническая шестерня; 202 — рукоятка ручного оперирования; 200 — сухарики; 201 — пружина.

Приложение 4

Автомат гашения поля типа АГП30-42У4 (рисунки).

Автомат гашения поля типа АГП30-42У4

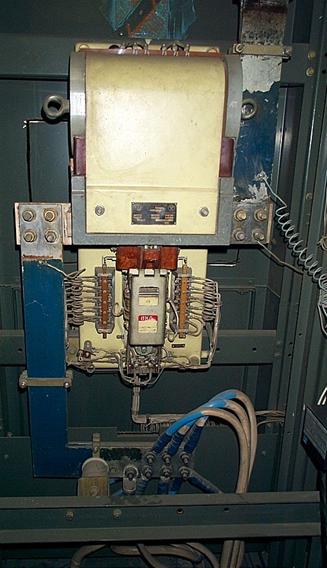

Рис. П4-1. Автомат гашения поля типа АГП30-42У4 (фото).

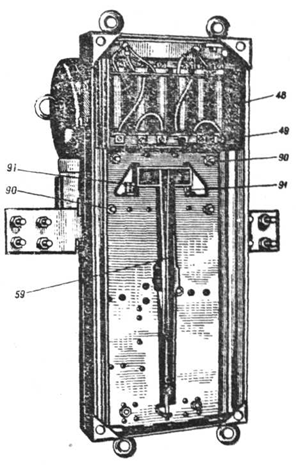

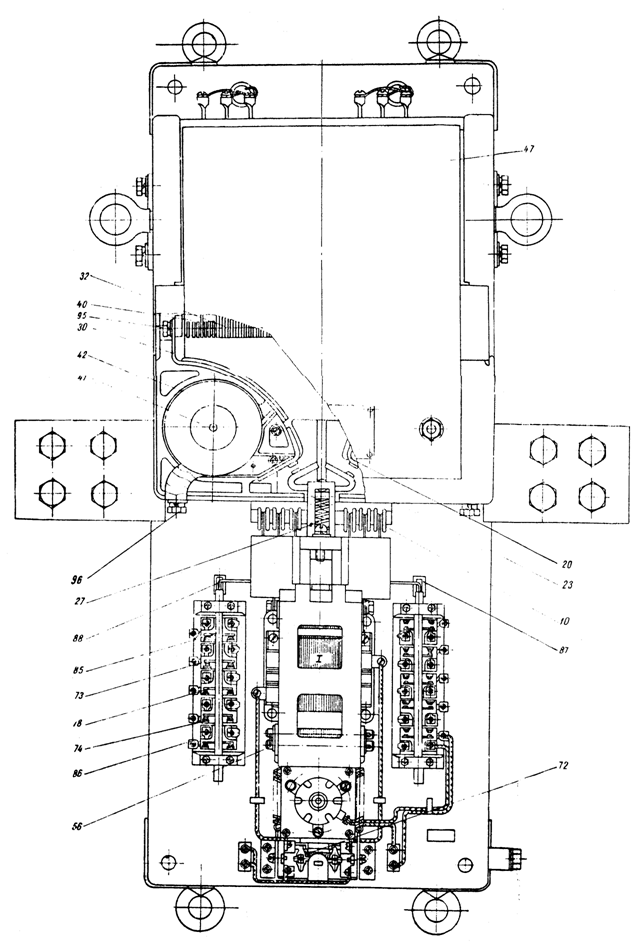

Рис. П4-2(а). Общий вид автомата гашения поля.

Рис. П4-2(б). Общий вид автомата гашения поля (вид сбоку).

Общий вид автомата гашения поля (вид сбоку)

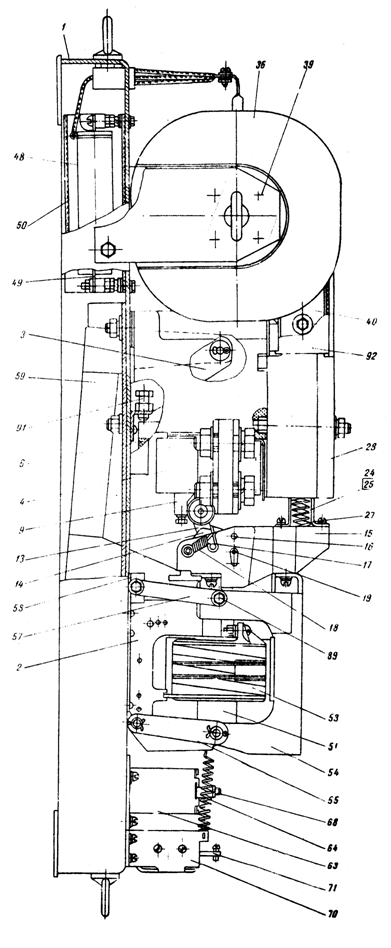

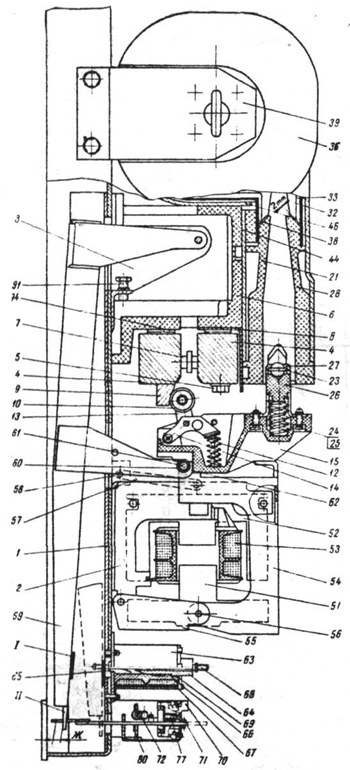

Рис. П4-3. Устройство автомата:

I— упор рычага защелки; IIII— хвостовик рычага защелки.

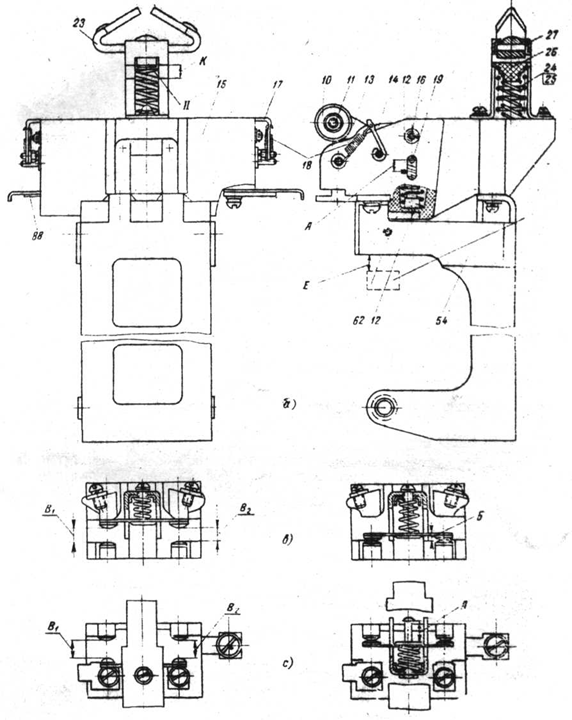

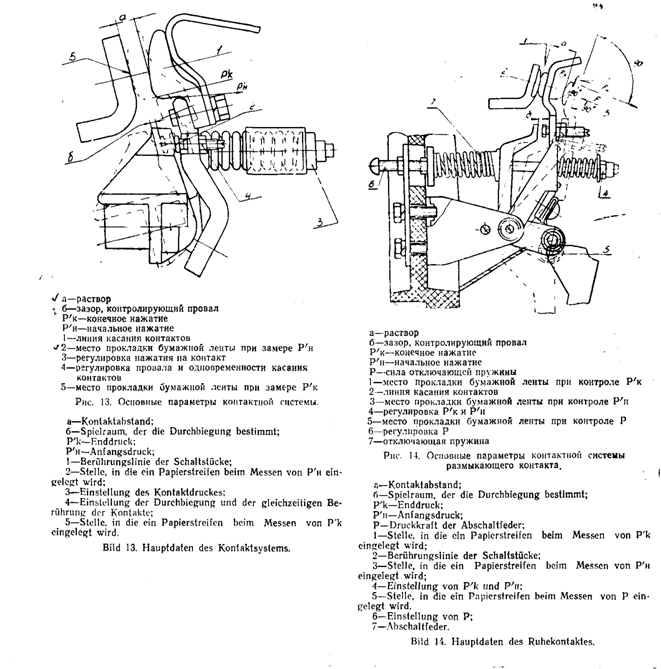

Рис. П4-4. Измерение растворов и провалов контактов:

а) — главных и разрывных контактов; в) — контактов управления; с) — свободных вспомогательных контактов;контактов К — провал разрывных контактов; А — размер, контролирующий провал главных контактов; Е — размер, контролирующий раствор разрывных контактов (измеряется при касании подвижными разрывными разконтактами неподвижных); ББ— размер, контролирующий провал контактов управления; Л — провал свободных вспомогательных контактов: / — упор стойки; // — риски.

а)

б)

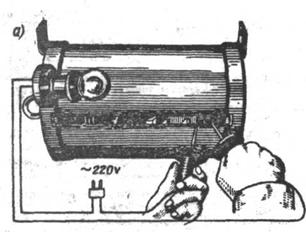

Рис. П4-5:

а) — проверка пластин решетки на отсутствие контакта; в) — сборка и затяжка пластин решетки.

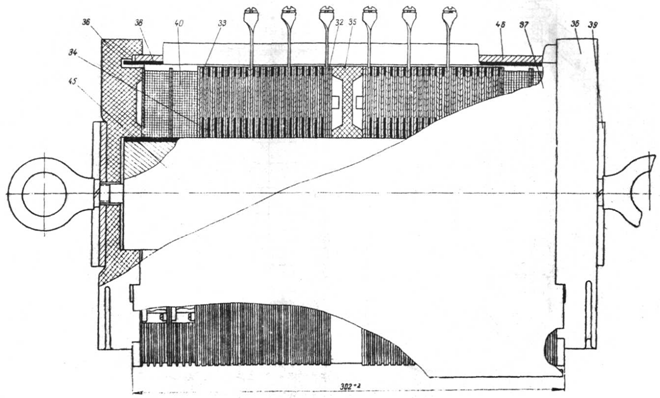

Рис. П4-6. Дугогасительная решетка автомата.

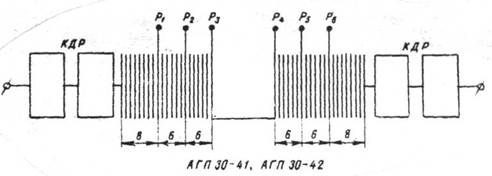

Рис. П4-7. Схема сборки дугогасительной решетки автомата:

КДР – катушка магнитного дутья решетки; Р1 - Р6 – выводы сопротивлений , шунтирующих решетку.

Цифры над размерными линиями указывают число промежутков.

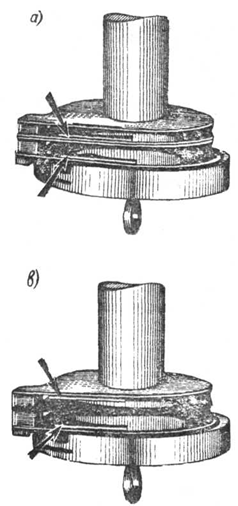

Рис. П4-8. Установка катушек магнитного дутья решетки:

а) – катушки собраны правильно;

в) – катушки собраны неправильно.

Стрелками указаны выводы катушек.

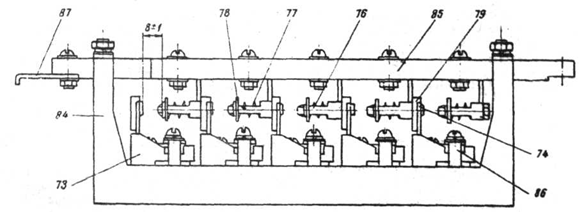

Рис. П4-9. Места регулировки провалов (вид сзади при снятом с шунтирующих сопротивлений кожухе).

Узел контактов управления

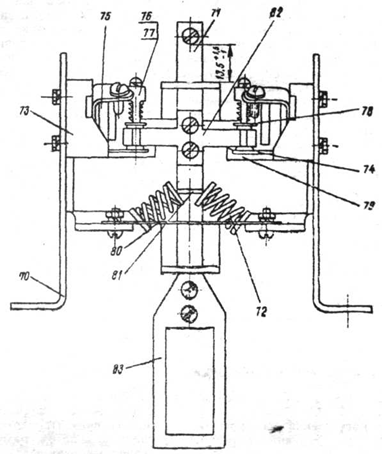

Рис. П4-10. Узел контактов управления.

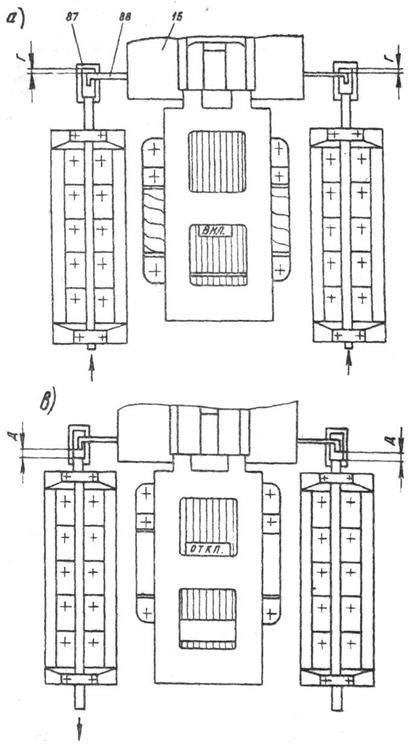

Рис. П4-11. Места измерения зазоров между пластинкой вспомогательных контактов и тягой траверсы:

а) — включенное положение автомата. При изменении зазоров Г,тяги размыкающих н замыкающих свободных контактов оттянуть вверх вввввпо стрелке; в) — отключенное положение автомата. При изменении зазоров Д , тягу размыкающих свободных вспомогательных контактов оттянуть вниз.
