4.ПОРЯДОК ПРОВЕДЕНИЯ КОНТРОЛЯ,
ИСПЫТАНИЯ ОБОРУДОВАНИЯ.
4.1. Схема проведения контроля.
4.1.1.Работы по ремонту секций и шинопроводов 0,4 кВ относятся к 2-й и 3-й категориям качества выполнения работ (в соответствии с «Классификацией компонентов и деятельности по категориям качества». № 0-48-54ИП). Категория качества определяется классом безопасности по ПНАЭ Г-1-011-97.
4.1.2.Все работы подлежат самоконтролю со стороны исполнителя. Под контролем мастера (независимый контроль) должны выполняться следующие операции:
| № п./п. | № операции по разделу 3.2 | Форма контроля качества работ | Лицо, осуществляющее контроль | Форма документирования |
| 1 | 3.2.1.14 | Визуальный контроль | Мастер ЭЦ | Подпись в ведомости выполненных работ |
| 2 | 3.2.2.9. | Визуальный контроль | Мастер ЭЦ | Подпись в ведомости выполненных работ |
4.2. Методы контроля.
4.2.1.Для оценки качества проведенного ремонта и технического состояния выключателя после ремонта проводятся электрические, механические испытания и проверки. Результаты замеров и испытаний заносятся в ведомость выполненных работ.
4.3.Технология проведения контрольных операций.
4.3.1.В процессе ремонта шинопроводов и секций 0,4 кВ проводят следующие операции контроля:
•Проверка на соосность, сочленение втычных контактов выключателей с контактами секции.
•Проверка работы фиксирующих устройств выключателей с ячейками и работу механической блокировки.
•Высоковольтные измерения, измерение сопротивления изоляции, переходного сопротивления (инженер ВВИиИ).
•Результаты измерений и операций контроля заносятся в ведомость выполненных работ.
4.4. Критерии и нормы, допустимые отклонения.
4.4.1.Технические требования к шинопроводам и секциям 0,4 кВ:
-Сопротивление изоляции должно быть не менее 1 МОм (измеряется производителем работ);
-Сопротивление участка шин в месте контактного соединения не должно превышать более, чем в 1,5 раза сопротивление участка шин той же длины без контакта (измеряется производителем работ);
-Допустимые значения сопротивления втычных контактов приведены в заводских инструкциях. В случаях, если значения сопротивления контактов не приведены в заводских инструкциях, они должны быть не более:
a)для контактов на – 400 А – 75 мкОм
b)для контактов на – 600 А – 60 мкОм
c)для контактов на – 900 А – 50 мкОм
d)для контактов на – 1200 А – 40 мкОм
e)для контактов на – свыше 2000 А – 33 мкОм;
-Болты, винты и гайки должны быть затянуты до упора и полного сжатия пружинных шайб.
4.5. Порядок опробования, испытаний и сдачи оборудования из ремонта.
4.5.1.После проведения ремонта оборудования производитель работ должен:
•Оформить ведомость выполненных работ по форме одного из приложений (3-4).
•Сдать отремонтированное оборудование руководителю работ (мастеру).
•Выполнить требования п. 2.1.15 и п. 2.1.16.
4.5.2.После окончания ремонтных работ и приемочного контроля ремонтных операций руководитель ремонта делает запись в «журнале приемки оборудования из ремонта» ЭЦ о том, что ремонтные операции, предусмотренные настоящей технологией выполнены, оборудование осмотрено и готово ко вводу в работу.
4.5.3.Приемку оборудования систем безопасности, общестанционных систем и вспомогательного оборудования из капитального, среднего ремонта, а также всего из текущего ремонта производит комиссия, возглавляемая начальником ЭЦ. Акт о выполненных ремонтных работах утверждается главным инженером электростанции.
4.5.4.В состав комиссии входят: председатель - начальник ЭЦ; члены: зам. начальника ЭЦ по ремонту, зам. начальника ЭЦ по эксплуатации, ведущий инженер по эксплуатации, начальник участка подготовки и сопровождения ремонта, старший мастер участка главной схемы.
5.ТЕХНИЧЕСКИЕ СРЕДСТВА,
ПРИМЕНЯЕМЫЕ ПРИ РЕМОНТЕ.
5.1. Перечень применяемых приспособлений, малой механизации, инструмента.
5.1.1.Технические средства:
| № п/п | Наименование | ГОСТ, ТУ | Кол-во |
| 1. | Ключи гаечные 5,5 - 27 мм | ГОСТ 2839-80 | 2 компл. |
| 2. | Ключ трещеточный с набором головок | 1 компл. | |
| 3. | Молоток слесарный 400 г | ГОСТ 3210-77 | 1 |
| 5. | Отвертки | ГОСТ 882-75 | 1 компл. |
| 6. | Киянка | ГОСТ 11401-75 | 1 |
| 7. | Плоскогубцы комбинированные | ГОСТ 5547-75 | 2 |
| 8. | Напильники | ГОСТ 1465-80 | 1 компл. |
| 9. | Кернер | ГОСТ 7213-72 | 1 |
| 10. | Щуп (наборы № 4) | ГОСТ 882-75 | 1 компл. |
| 11. | Ножовка по металлу | 1 | |
| 12. | Нож монтерский | ТУ 108-653-77 | 1 |
| 13. | Металлическая линейка: 0-250 мм 0-1000 мм | ГОСТ 427-75 | 1 1 |
| 14. | Метчики М10-М16 | 1 компл. | |
| 15. | Плашки М10-М16 | 1 компл. | |
| 16. | Зубило | ГОСТ 7211-72 | 2 |
| 17. | Дрель электрическая | 1 | |
| 18. | Набор сверл диаметром 1,6-8 мм | 1 компл. | |
| 19. | Металлическая щетка | 1 | |
| 20. | Кисть малярная | ГОСТ 10597-87 | 2 |
| 21. | Полотно ножовочное по металлу | 2 | |
| 22. | Тиски слесарные | ГОСТ 7225-54 | 1 |
| 24. | Карандаш 2М | 1 | |
| 25. | Мегаомметр 500 В, 2500В | ГОСТ 10-75 | 1 |
| 26. | Мост сопротивления постоянного тока | ТУ-25-04-2160-77 | 1 |
| 28 | Канистра 3л | 1 | |
| 29. | Ведро | 1 | |
| 30. | Шприц-масленка для смазки | 1 | |
| 35. | Штангенциркуль ЩЦ-1-125-0,1 | ГОСТ 10-75 | 1 |
| 36. | Динамометрический ключ 30-120 НхМ | 1 | |
| Смазка ЦИАТИМ-221 | ГОСТ 9433-80 | 0,3 кг | |
| Нефрас | ТУ 38101913-32 | 2,0 л | |
| Уайт-спирит | ГОСТ 3134-78 | 3,0 л | |
| Бумага наждачная (пог. дл.) | ГОСТ 5009-82 | 1,0 м | |
| Эмаль ПФ-115 | ГОСТ 6465-76 | 7,0 кг | |
| Ветошь обтирочная | ОСТ 63.46-84 | 3,0 кг | |
| Салфетка техническая арт. 2324 | ТУ 17 РФ 60-9560-82 | 5,0 м |
Требования метрологические, порядок испытания и проверки.
Измерительный инструмент и приборы поверяются в объеме и в сроки, указанные в технических условиях и сопроводительной документации.
Все материалы, применяемые для ремонта секций 0,4 кВ, должны проходить входной контроль в соответствии с «Инструкцией по входному контролю оборудования, основных материалов, полуфабрикатов и комплектующих изделий, поступающих на на электроэнергетическое предприятие.»
ДОКУМЕНТАЦИЯ.Перечень отчетных документов.По результатам ремонта оформляются следующие виды отчетных документов:- ведомость выполненных работ капитального ремонта по форме приложения 6,8;
- ведомость выполненных работ текущего ремонта по форме приложения 7,9;
- протокол высоковольтных испытаний ошиновки секции 0,4 кВ по форме приложения 10;
- протокол высоковольтных испытаний ошиновки шинопровода 0,4 кВ по форме приложения 11;
- акт на приемку вспомогательного оборудования из ремонта по форме приложения 1;
- перечень отремонтированного оборудования по форме приложения 1;
- перечень замененных узлов и деталей при ремонте электротехнического оборудования по форме приложения 12.
- акт приемки оборудования из ремонта оформляется по форме приложения 1;
- ведомость выполненных работ по ремонту оформляется по форме приложений 6-9;
- перечень замененных узлов и деталей при ремонте электротехнического оборудования по форме приложения 12.

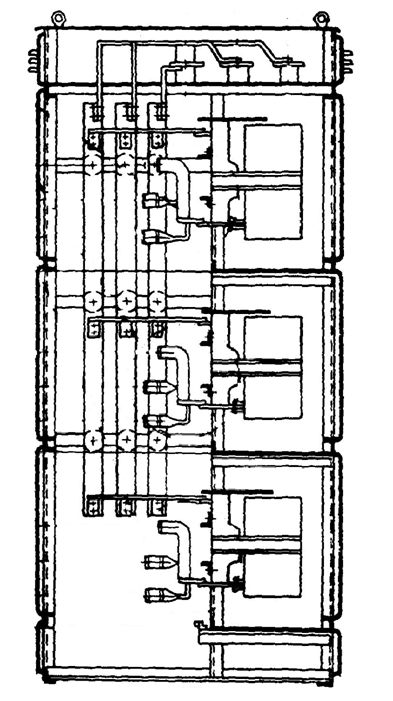

6.2.1. Шкаф отходящих линий КРУ-0,4 кВ типа 5ШН-600.
Контрольная карта на ремонт.
6.4.1. В соответствии с п. 2 приложения 4 ПОКАС (рем) Книга 2 № 0-18-02ПОКАС(рем) не требуется разработки КК при наличии утвержденных ведомостей, согласно приложения 22 ПОКАС(рем), являющихся приложением к ТИ.
