Полюс выключателя.

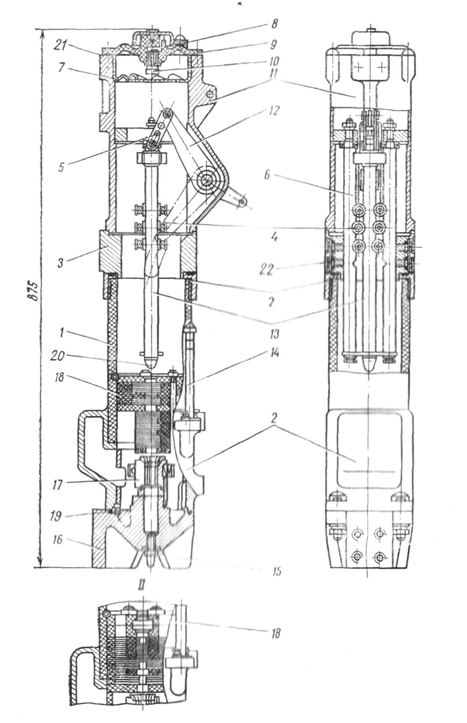

Рис. 1 Разрез полюса выключателя.

1 – изоляционный цилиндр; 2 – фланец; 3 – промежуточный фланец (верхний вывод); 4 – роликовый токоотвод; 5 – стопорная планка; 6 – направляющий стержень; 7 – маслоотделитель; 8 – пробка маслоналивного отверстия; 9 – верхняя крышка; 10 – клапан; 11 – корпус механизма; 12 – механизм; 13 – подвижный контакт; 14 – маслоуказатель; 15 – пробка маслоспускного отверстия; 16 – нижняя крышка; 17 – неподвижный контакт; 18 – дугогасительная камера; 19 – прокладка; 20 – наконечник; 21,22 – уплотнения.

Привод электромагнитный.

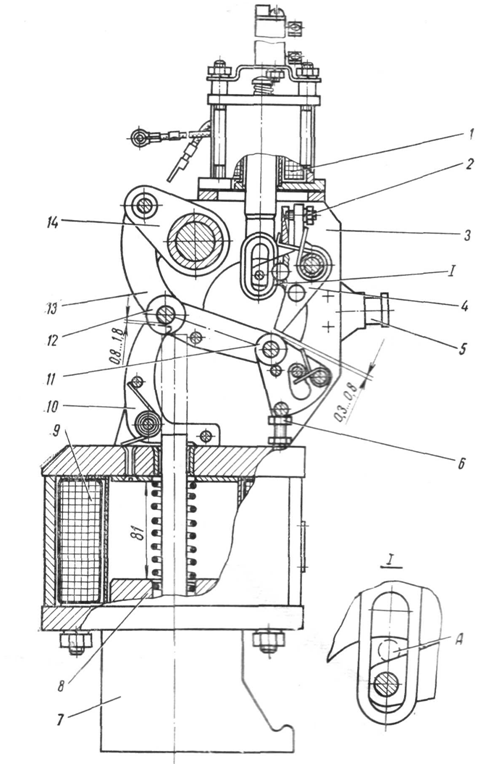

Рис. 2 Привод электромагнитный.

1 – электромагнит отключающий; 2 – винт регулировочный; 3 – корпус; 4 – собачка отключающая; 5 – кнопка ручного отключения; 6 – болт упора; 7 – основание магнитопровода с буфером; 8 – сердечник; 9 – катушка включающая; 10 – собачка удерживающая; 11, 12 – ролики; 13 – серьга; 14 – рычаг; А – место установки стопорящего стержня против случайных отключений при регулировке.
