Страница 6 из 6

6. ДОКУМЕНТАЦИЯ

6.1. Перечень отчетных документов.

6.1.1. По результатам проведенных работ оформляются следующие виды отчетных документов:

- акт приемки оборудования из ремонта;

- перечень оборудования (приложение к акту);

- типовой объем ремонта;

- ведомость выполненных работ;

- протокол испытаний;

- перечень замененных узлов и деталей при ремонте электротехнического оборудования.

6.1.2. Ремонтная документация (ведомость выполненных работ, протокол испытаний) на каждый элемент оборудования хранится в комнате мастеров на ОРУ.

6.1.3. Срок хранения ремонтной документации- до следующего капитального ремонта.

6.1.4. Ответственный за сохранность ремонтной документации - мастер бригады по ремонту оборудования ОРУ и КРУ-6 кВ.

6.2. Формы отчетных документов.

- акт приемки оборудования из ремонта оформляется по форме приложения 1;

- типовой объем текущего ремонта выключателя ВМТ-110 - по форме приложения 2;

- типовой объем среднего ремонта выключателя ВМТ-110 - по форме приложения 3;

- типовой объем капитального ремонта выключателя ВМТ-110 - по форме приложения 4;

- ведомость выполненных работ ТР выключателя ВМТ-110 - по форме приложения 5;

- ведомость выполненных работ СР выключателя ВМТ-110 - по форме приложения 6;

- ведомость выполненных работ КР выключателя ВМТ-110 - по форме приложения 7;

- перечень замененных узлов и деталей при ремонте электротехнического оборудования - по форме приложения 10

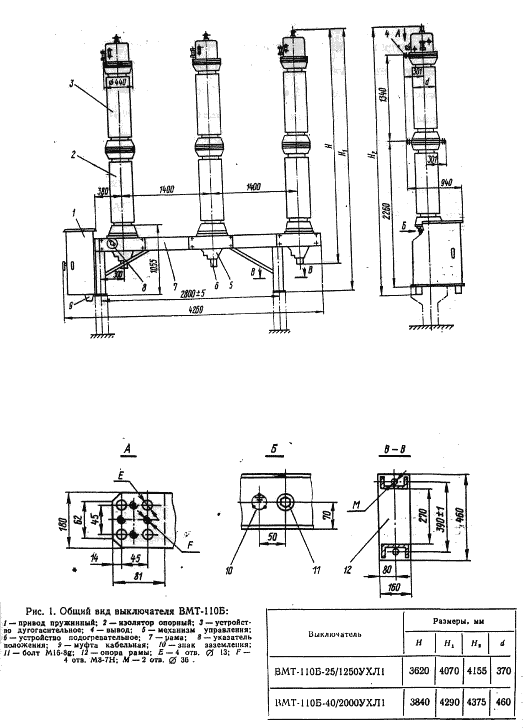

6.3. Чертеж, (эскиз) общего вида.

выключатель ВМТ-110

6.4. Контрольная карта на ремонт.

В соответствии с п. 2 приложения 7 ПОКАС(рем) Книга №1 №0-18-01ПОКАС(рем) не требуется разработка контрольных карт при наличии утвержденных типовых ведомостей объема работ, являющихся приложением к ТИ.

Приложение 1.

ПРИЛОЖЕНИЯ.

электрическая станция

Дата

_______

УТВЕРЖДАЮ

Главный инженер

_____________ __________________

подпись расшифровка

Блок

_______

Срок ремонта

с___________

по__________

АКТ О ВЫПОЛНЕННЫХ РАБОТАХ

ПО РЕМОНТУ ОБОРУДОВАНИЯ

Лист/Листов

___________

Установка/система___________________________

(наименование, обозначение)

Цех – владелец

______________

Комиссия, назначенная приказом № _______от _______________ в составе:

Председателя: ____________________________________

Членов комиссии: _________________________________

_____________________________

на основании представленных документов (отчетной ремонтной и технологической документации) и результатов приёмо-сдаточных испытаний приняла оборудование из ремонта и установила оценку качества отремонтированного оборудования (перечень оборудования в приложении к акту).

Гарантийный срок эксплуатации отремонтированного оборудования ______мес.

Оборудование с другими гарантийными сроками эксплуатации: _______________________________

За качество выполненных ремонтных работ устанавливается оценка________

Приложение: Перечень принятого из ремонта оборудования на_____листах.

При-

меч-

ание: Акт составляется на группу оборудования, входящего в состав одной установки (системы)

Председатель ___________________________________

Члены комиссии:___________________________

_______________________

Приложение к АКТУ №______

От «___»___________200_ г.

Перечень оборудования (приложение к акту)

№	Наименование системы, оперативное обозначение оборудования.	Классиф. оборуд. по ПНАЭ Г-01-11-97 (ОПБ-88/97)	Основание ремонта	Вид ремонта	Срок ремонта план /факт	Оценка качества отрем оборуд. предварит /оконч.	Оценка качеств выполненных работ.	Документ на основании которой произведен ремонт оборудования	Акт выполненных работ, акт дефектации, поузловой приемки и т.д.	Фактические трудозатраты ч/ч	Выполнение ремонта (Ф.И.О мастера Подпись)	Приемка в эксплуатацию (Ф.И.О. представ эксплуат. Подпись)
1.	2.	3.	4.	5.	6.	7.	8.	9.	10.	11.	12.	13.

Приложение 2

Типовой объем текущего ремонта масляного выключателя ВМТ-110 кВ.

№ п/п	Наименование работ	При- меч- ание
1.	2.	3.
1.	Расшиновать выключатель.	на работающей линии.
2.	Проверить уровень масла и величину избыточного давления.
3.	Вскрыть крышки рамы, заменить смазку в доступных местах.
4.	Проверить надежность механических соединений.
5.	Осмотреть привод, заменить смазку с трущихся поверхностей, зачистить рабочие поверхности контактов БКМ, осмотреть катушки эл/магнитов управления.
6.	Подтянуть соединения вторичных цепей.
7.	Проверить соответствие зазора между верхними торцами пружин и пружинодержателями.
8.	Проверить работу электроподогревательных устройств.
9.	Замерить электрическое сопротивление главной цепи токопровода дугогасительного устройства.
10.	Очистить фарфоровую изоляцию от загрязнений, восстановить армировку.
11.	Опробовать выключатель при номинальных и пониженных значениях напряжения на катушках управления.
12.	Определить собственное время включения и отключения.
13.	Восстановить лакокрасочное покрытие.
14.	Зашиновать выключатель.
15.	Сдать выключатель в эксплуатацию.

Зам. начальника ЭЦ /_______________________/

Приложение 3

Типовой объем среднего ремонта масляного выключателя ВМТ-110 кВ.

№ п/п	Наименование работ	При- меч- ание
1.	2.	3.
1.	Расшиновать выключатель, сбросить давление, слить масло из полюсов.	на работающей линии.
2.	Открыть крышки рамы, рассоединить тяги полюсов с осью.
3.	Проверить работоспособность ТЭНов.
4.	Заменить смазку на трущихся частях привода, проверить целостность подвижных деталей привода, надежность их крепления.	без вскрытия грунта.
5.	Проконтролировать уровень масла в редукторе.
6.	Зачистить рабочие поверхности контактов БКМ, осмотреть и подтянуть соединения вторичных цепей.
7.	Осмотреть катушки эл/магнитов управления, измерить их сопротивление.
8.	Произвести ревизию эл/двигателя.
9.	Произвести замер и регулировку зазоров привода.
10.	Снять колпак полюса, вынуть камеру дугогасительную.
11.	Промыть элементы камеры в чистом трансформаторном масле, очистить от нагара, собрать.
12.	Разобрать контакт неподвижный, очистить от смазки, нагара, собрать.
13.	Замерить вытягивающее усилие из неподвижного контакта.
14.	Заменить все резиновые уплотнения выключателя новыми.
15.	Промыть нижнюю часть колонны чистым трансформаторным маслом.
16.	Отрегулировать ход в контактах.
17.	Замерить электрическое сопротивление главной цепи.
18.	Произвести заливку масла в полюса, проверить электрическую прочность масла после заливки.
19.	Собрать колпак и произвести переполнение колонн маслом.
20.	Заполнить колонны сжатым газом.
21.	Проверить колонны на герметичность.
22.	Заменить смазку в узлах сочленений.
23.	Восстановить армировку.
24.	Произвести пятикратные циклы В-О, двукратные ВО, ОВ, ОВО.
25.	Замерить скорости и времена включения, отключения.
26.	Опробовать выключатель при пониженных значениях напряжения.
27.	Установить на место крышки, восстановить лакокрасочное покрытие, зашиновать.

Зам. начальника ЭЦ /_______________________/

Приложение 4

Типовой объем капитального ремонта масляного выключателя ВМТ-110 кВ.

№ п/п	Наименование работ	При- меч- ание
1.	2.	3.
1.	Расшиновать выключатель, сбросить давление, слить масло из полюсов.
2.	Открыть крышки рамы, рассоединить тяги полюсов с осью.
3.	Проверить работоспособность ТЭНов.
4.	Заменить смазку на трущихся частях привода, проверить целостность подвижных деталей привода, надежность их крепления.
5.	Заменить масло в редукторе.
6.	Зачистить рабочие поверхности контактов БКМ, осмотреть и подтянуть соединения вторичных цепей.
7.	Осмотреть катушки эл/магнитов управления, измерить их сопротивление.
8.	Произвести ревизию эл/двигателя.
9.	Произвести замер и регулировку зазоров привода.
10.	Снять колпак полюса, вынуть камеру дугогасительную.
11.	Промыть элементы камеры в чистом трансформаторном масле, очистить от нагара, собрать.
12.	Разобрать контакт неподвижный, очистить от смазки, нагара, собрать.
13.	Снять стержень подвижный, промыть узлы подвижного контакта, собрать стержень.
14.	Замерить вытягивающее усилие из неподвижного контакта.
15.	Заменить все резиновые уплотнения выключателя новыми.
16.	Промыть нижнюю часть колонны чистым трансформаторным маслом.
17.	Отрегулировать токоотвод.
18.	Собрать и отрегулировать систему управления подвижным контактом.
19.	Отрегулировать ход в контактах.
20.	Замерить электрическое сопротивление главной цепи.
21.	Произвести заливку масла в полюса, проверить электрическую прочность масла после заливки.
22.	Собрать колпак и произвести переполнение колонн маслом.
23.	Заполнить колонны сжатым газом.
24.	Проверить колонны на герметичность.
25.	Заменить смазку в узлах сочленений.
26.	Восстановить армировку.
27.	Произвести пятикратные циклы В-О, двукратные ВО, ОВ, ОВО.
28.	Замерить скорости и времена включения, отключения.
29.	Опробывать выключатель при пониженных значениях напряжения.
30.	Установить на место крышки, восстановить лакокрасочное покрытие, зашиновать.

Зам. начальника ЭЦ /_______________________/

Приложение 5

АС__________	Блок_	Ведомость № выполненных работ ТР масляного выключателя ВМТ-110 кВ.		Лист	Листов
Система/установка____________ (наименование, обозначение)
Оборудование________________ (наименование, обозначение)				Цех-владелец
Документация, на основании которой выполнен ТО/ремонт:
Даты выполнения работ нач/оконч.	Наименование сборочных единиц (узлов) Перечень выполненных работ ____________ _______________ Исполнитель Контролер		Трудозатраты, чел.час	Цех (предприятие) исполнитель		Прим
1	2		3	4		5
	Расшиновать выключатель.
	Проверить уровень масла и величину избыточного давления.
	Вскрыть крышки рамы, заменить смазку в доступных местах.
	Проверить надежность механических соединений.
	Осмотреть привод, заменить смазку с трущихся поверхностей, зачистить рабочие поверхности контактов БКМ, осмотреть катушки эл/магнитов управления.
	Подтянуть соединения вторичных цепей.
	Проверить соответствие зазора между верхними торцами пружин и пружинодержателями.
	Проверить работу электроподогревательных устройств.
	Замерить электрическое сопротивление главной цепи токопровода дугогасительного устройства.
	Очистить фарфоровую изоляцию от загрязнений, восстановить армировку.
	Опробовать выключатель при номинальных и пониженных значениях напряжения на катушках управления.
	Определить собственное время включения и отключения.
	Восстановить лакокрасочное покрытие.
	Зашиновать выключатель.
	Сдать выключатель в эксплуатацию.

При-

меч-

ание:

Заключение:

Мастер ЭЦ ........................................................................ /............................................................................................ /

(подпись) (Ф. И. О)

Производитель работ ...................................................... /............................................................................................ /

(подпись) (Ф. И. О)

Приложение 6

АС__________	Блок_	Ведомость № выполненных работ СР масляного выключателя ВМТ-110 кВ.		Лист	Листов
Система/установка____________ (наименование, обозначение)
Оборудование________________ (наименование, обозначение)				Цех-владелец
Документация, на основании которой выполнен ТО/ремонт:
Даты выполнения работ нач/оконч.	Наименование сборочных единиц (узлов) Перечень выполненных работ ____________ _______________ Исполнитель Контролер		Трудозатраты, чел.час	Цех (предприятие) исполнитель		Прим
1	2		3	4		5
	Расшиновать выключатель, сбросить давление, слить масло из полюсов.
	Открыть крышки рамы, рассоединить тяги полюсов с осью.
	Проверить работоспособность ТЭНов.
	Заменить смазку на трущихся частях привода, проверить целостность подвижных деталей привода, надежность их крепления.
	Проконтролировать уровень масла в редукторе.
	Зачистить рабочие поверхности контактов БКМ, осмотреть и подтянуть соединения вторичных цепей.
	Осмотреть катушки эл/магнитов управления, измерить их сопротивление.
	Произвести ревизию эл/двигателя.
	Произвести замер и регулировку зазоров привода.
	Снять колпак полюса, вынуть камеру дугогасительную.
	Промыть элементы камеры в чистом трансформаторном масле, очистить от нагара, собрать.
	Разобрать контакт неподвижный, очистить от смазки, нагара, собрать.
	Замерить вытягивающее усилие из неподвижного контакта.
	Заменить все резиновые уплотнения выключателя новыми.
	Промыть нижнюю часть колонны чистым трансформаторным маслом.
	Отрегулировать ход в контактах.
	Замерить электрическое сопротивление главной цепи.
	Произвести заливку масла в полюса, проверить электрическую прочность масла после заливки.
	Собрать колпак и произвести переполнение колонн маслом.
	Заполнить колонны сжатым газом.
	Проверить колонны на герметичность.
	Заменить смазку в узлах сочленений.
	Восстановить армировку.
	Произвести пятикратные циклы В-О, двукратные ВО, ОВ, ОВО.
	Замерить скорости и времена включения, отключения.
	Опробовать выключатель при пониженных значениях напряжения.
	Установить на место крышки, восстановить лакокрасочное покрытие, зашиновать.

При-

меч-

ание:

Заключение:

Мастер ЭЦ ........................................................................ /............................................................................................ /

(подпись) (Ф. И. О)

Производитель работ ...................................................... /............................................................................................ /

(подпись) (Ф. И. О)

Приложение 7

АС__________	Блок_	Ведомость № выполненных работ КР масляного выключателя ВМТ-110 кВ.		Лист	Листов
Система/установка____________ (наименование, обозначение)
Оборудование________________ (наименование, обозначение)				Цех-владелец
Документация, на основании которой выполнен ТО/ремонт:
Даты выполнения работ нач/оконч.	Наименование сборочных единиц (узлов) Перечень выполненных работ ____________ _______________ Исполнитель Контролер		Трудозатраты, чел.час	Цех (предприятие) исполнитель		Прим
1	2		3	4		5
	Расшиновать выключатель, сбросить давление, слить масло из полюсов.
	Открыть крышки рамы, рассоединить тяги полюсов с осью.
	Проверить работоспособность ТЭНов.
	Заменить смазку на трущихся частях привода, проверить целостность подвижных деталей привода, надежность их крепления.
	Заменить масло в редукторе.
	Зачистить рабочие поверхности контактов БКМ, осмотреть и подтянуть соединения вторичных цепей.
	Осмотреть катушки эл/магнитов управления, измерить их сопротивление.
	Произвести ревизию эл/двигателя.
	Произвести замер и регулировку зазоров привода.
	Снять колпак полюса, вынуть камеру дугогасительную.
	Промыть элементы камеры в чистом трансформаторном масле, очистить от нагара, собрать.
	Разобрать контакт неподвижный, очистить от смазки, нагара, собрать.
	Снять стержень подвижный, промыть узлы подвижного контакта, собрать стержень.
	Замерить вытягивающее усилие из неподвижного контакта.
	Заменить все резиновые уплотнения выключателя новыми.
	Промыть нижнюю часть колонны чистым трансформаторным маслом.
	Отрегулировать токоотвод.
	Собрать и отрегулировать систему управления подвижным контактом.
	Отрегулировать ход в контактах.
	Замерить электрическое сопротивление главной цепи.
	Произвести заливку масла в полюса, проверить электрическую прочность масла после заливки.
	Собрать колпак и произвести переполнение колонн маслом.
	Заполнить колонны сжатым газом.
	Проверить колонны на герметичность.
	Заменить смазку в узлах сочленений.
	Восстановить армировку.
	Произвести пятикратные циклы В-О, двукратные ВО, ОВ, ОВО.
	Замерить скорости и времена включения, отключения.
	Опробовать выключатель при пониженных значениях напряжения.
	Установить на место крышки, восстановить лакокрасочное покрытие, зашиновать.

Примечание:

Заключение:

Мастер ЭЦ ........................................................................ /............................................................................................ /

(подпись) (Ф. И. О)

Производитель работ ...................................................... /............................................................................................ /

(подпись) (Ф. И. О)

Приложение 8

Контроль исправности обогрева ВМТ-110.

1. Описание.

1.1. Обогрев выключателя осуществляется двумя независимыми друг от друга ступенями, каждая из которых состоит из 2-х ТЭНов на 110 В по 0,63 кВт соединенных последовательно в нижней части полюса (бака) выключателя и 2-х ТЭНов на 220 В 0,4 кВт, расположенных в шкафу привода. Первая ступень обогрева выключателя включается автоматически при включении 2-ой ступени обогрева ОРУ (-150). Вторая ступень по мощности и расположению ТЭНов аналогична первой; включается она вручную при температуре окружающего воздуха -300.

1.2. Электрическая принципиальная схема включения 1-ой и 2-ой ступеней В-1ТР показана на рис.1, рис.2. Ключ SAC1 установлен на лицевой стороне шкафа управления обогревом 2-ой ступени РЩ ОРУ.

1.3. В соответствии с проектом КЛ.1 Р19-25-32-011 на масляном выключателе В-1ТР выполнена схема контроля за исправностью подогревающих устройств. Работа схемы заключается в формировании сигнала «неисправность обогрева В-1ТР-110» (п.4 табло 22 ЦЩУ) при наличии хотя бы одной из четырех неисправностей:

1. Отсутствие напряжения на ТЭНах первой ступени при наличии сигнала на включение первой ступени (например, включился пускатель второй ступени ОРУ, а автомат №6 сборки 1307Н (питание 1-ой ступени В-1ТР) отключен).

2. Отсутствие тока через ТЭН хотя бы одной фазы первой ступени при наличии напряжения на ней (например, перегорел ТЭН).

3. Отсутствие напряжения на ТЭНах второй ступени при наличии сигнала на включение второй ступени (например, включили ключ SAC1, а автомат №6 сборки 1305Н (питание 2-ой ступени В-1ТР) отключен).

4. Отсутствие тока через ТЭН хотя бы одной фазы второй ступени при наличии напряжения на ней (например, перегорел ТЭН).

1.4. На РЩ ОРУ в шкафах обогрева смонтированы 2 токовых реле типа РТ-40/20, 2 реле времени типа РВ-235, 4 указательных реле типа РУ-21 и переключатель ПМОФ45-222222/IД9. Кроме того, установлены 3 клеммника (2 силовых и 1 слаботочный). Вся разводка внутри шкафов обогрева выполнена кабелем с сечением медной жилы 2,5 мм2.

2. Контроль системы

2.1. При плановых текущих ремонтах следует проверять исправность сигнализации цепей обогрева по следующей методике:

2.1.1. Включить автоматы S1, S2 шкафа обогрева, автомат №6 сборки 1307Н.

2.1.2. Включить вторую ступень обогрева ОРУ.

2.1.3. Отключить автомат S2 шкафа обогрева. Должен сформироваться сигнал «напряжение есть, ток отсутствует».

2.1.4. Включить автомат S2, поднять выпавший блинкер.

2.1.5. Отключить автомат №6 сборки 1307Н. Должен сформироваться сигнал «напряжение отсутствует».

2.1.6. Отключить автоматы S1, S2, автомат №6 сборки 1307Н, переключатель второй ступени обогрева ОРУ, поднять выпавший блинкер.

2.1.7. Включить автоматы S3, S4 шкафа обогрева, автомат №6 сборки 1305Н.

2.1.8. Включить переключатель SAC1 в положение «включено».

2.1.9. Отключить автомат S4 шкафа обогрева. Должен сформироваться сигнал «напряжение есть, ток отсутствует».

2.1.10. Включить автомат S4, поднять выпавший блинкер.

2.1.11. Отключить автомат №6 сборки 1305Н. Должен сформироваться сигнал «напряжение отсутствует».

2.1.12. Отключить автоматы S3, S4, автомат №6 сборки 1305Н, переключатель SAC1 поставить в положение «отключено», поднять выпавший блинкер.

2.1.13. При срабатывании любого указательного реле (блинкера) на ЦЩУ (п.4 табло 22 ЦЩУ) должен быть выдан сигнал «неисправность обогрева В-1ТР».

2.2. При плановых средних и капитальных ремонтах помимо работ, указанных в п.2.1., следует производить настройку реле KSV1, KSV2, KST1, KST2, автоматов S1, S2, S3, S4.

Приложение 9

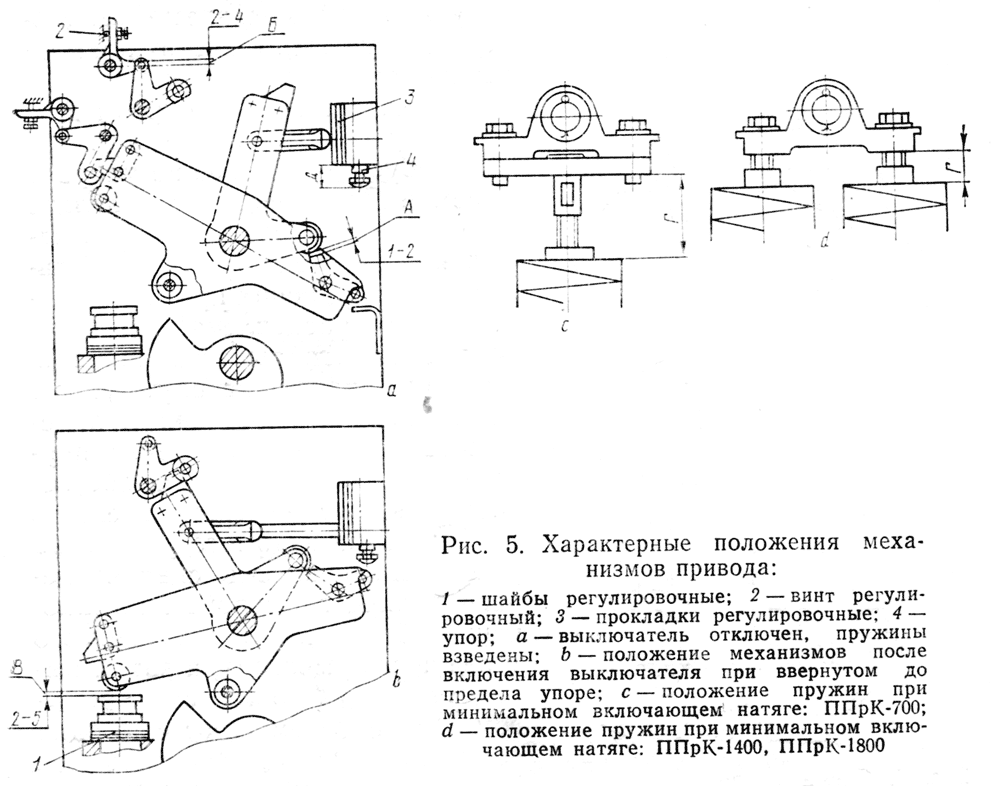

Схема регулировочных зазоров привода выключателя ВМТ-110.

Схема регулировочных зазоров привода выключателя ВМТ-110

Приложение 10

Перечень замененных узлов и деталей при ремонте электротехнического оборудования

№ п/п	Наименование узла, детали	Место установки (№ чертежа)	Критерии отбраковки (причина замены)	При- меч- ание
1	2	3	4	5

Лист регистрации дополненийи изменений

Номер изменения	Номера листов				Всего страниц (листов)	№ документов	Входящий номер "Бюллетеня" и дата оформления	Подпись ответственного лица по цеху (техника ПТО)	Дата внесения дополнения (изменения)
Номер изменения	изм- ене- нных	зам- енен- ных	новых	изъятых	Всего страниц (листов)	№ документов	Входящий номер "Бюллетеня" и дата оформления	Подпись ответственного лица по цеху (техника ПТО)	Дата внесения дополнения (изменения)

Лист регистрации пересмотра

Номер и дата утверждения извещения.	Запись о продлении действия данного документа.	Подпись ответственного лица по подразделению. Дата заполнения.

Лист ознакомления

Дата	Ф.И.О.	Должность	Подпись	При- меч- ание
1.	2.	3.	4.	5.

Лист ознакомления с дополнениями и изменениями

Дата	Ф.И.О.	Должность	Подпись	При- меч- ание
1.	2.	3.	4.	5.
