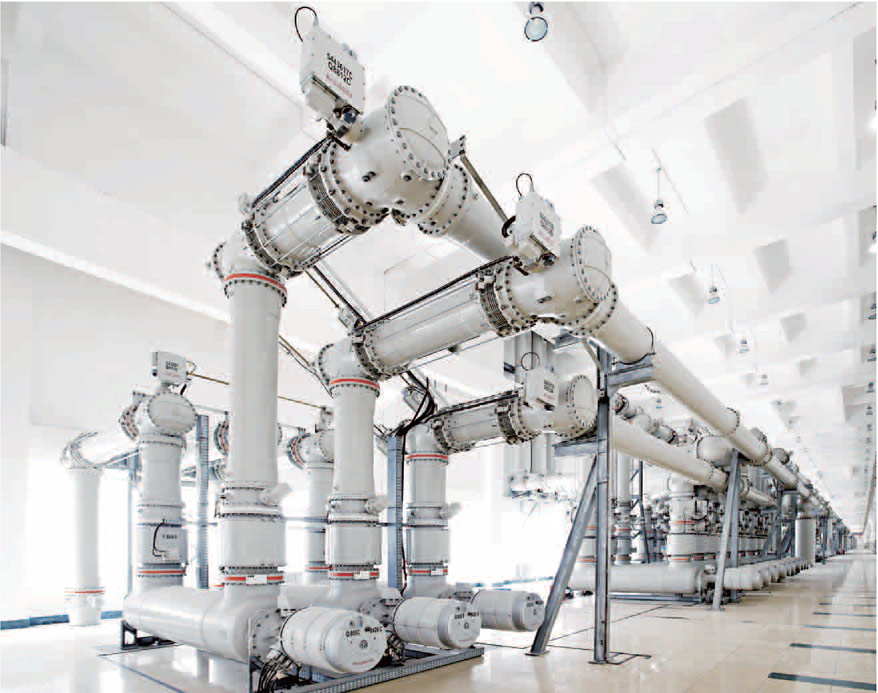

Комплектное распределительное устройство АББ с элегазовой изоляцией типа ELK-3, 500 кВ

Распределительные устройства АББ обладают максимальной гибкостью применения

Распределительные устройства с элегазовой изоляцией компании АББ доказывают свою эффективность день за днем на протяжении многих лет. Данные устройства применяются во всем мире. Они заслужили свое лидирующее положение на мировом рынке благодаря значительным преимуществам: надежность и безопасность работы системы, экономичность, очень длительный ресурс даже при жестких режимах эксплуатации.

Помимо многочисленных традиционных характеристик, серия ELK-3 обладает рядом новых преимуществ. Использование данной системы с самого начала эксплуатации позволит упростить работу и сократить издержки. И эта тенденция будет продолжаться. Системы КРУЭ компании АББ разработаны с возможностью модификации в будущем - и главная цепь и система управления и защиты представляют собой полностью модульные конструкции. Это означает, что вы можете расширять и реконструировать их при возникновении такой необходимости. Просто и эффективно. АББ называет это гибкостью конфигурации.

Идеально удовлетворяющая требованиям классов напряжений до 550 кВ, модульная система ELK-3 комбинирует как инновационные, так и традиционные характеристики, благодаря которым системы КРУЭ компании АББ завоевали свою репутацию во всем мире.

Безопасность

Обширное «ноу-хау», высокие производственные стандарты и длительный опыт эксплуатации максимально гарантируют эксплуатационную безопасность.

Надежность

Все детали под напряжением заключены в отсеки и обеспечивают эффективную защиту системы изоляции от негативного влияния внешних факторов. Количество движущихся частей и приводов сокращено до минимума.

Оперативная готовность

Организация сервисного обслуживания по всему миру наряду с внедренной основной трехуровневой концепцией запасных частей обеспечивает оперативность технического обслуживания и ремонта.

Длительный срок службы

Высококачественные материалы и отличное качество исполнения гарантируют максимальный ресурс при минимальном объеме периодического и текущего технического обслуживания.

Компактность

Компактная конструкция ELK-3 позволяет занимать гораздо меньшее пространство, чем аналогичные системы КРУЭ или эквивалентные подстанции с распределительными устройствами с воздушной изоляцией.

Гибкость

Модульность конструкции системы позволяет индивидуальным образом комбинировать модули, чтобы соответствовать меняющимся нуждам потребителя.

Экономичность

Применение алюминиевых отсеков уменьшает вес системы, снижая затраты на фундаменты, несущие компоненты и сокращая возможные варианты.

Эффективность

Заводское изготовление сборочных узлов и строгий контроль за качеством продукции на нашем предприятии упрощает процесс окончательной установки и ввода в эксплуатацию.

Экологически чистое решение

Значительное сокращение количества фланцев и уплотнений, а также малогабаритная, компактная конструкция.

Успех во всем мире КРУЭ ELK-3

Австралия	Бразилия	Канада	Китай	Колумбия	Египет
1 подстанция	2 подстанция	3 подстанция	33 подстанция	1 подстанция	2 подстанция
12 ячеек	61 ячеек	21 ячеек	371 ячеек	компоненты	9 ячеек
Пакистан	Россия	Судан	Таиланд	США
1 подстанция	4 подстанция	1 подстанция	1 подстанция	8 подстанция
13 ячеек	30 ячеек	компоненты	7 ячеек	25 ячеек

Непрерывное совершенствование от начала и по сей день КРУЭ ELK-3

На начальном этапе разработки КРУЭ для передающих подстанций, в 1976 г. компания АББ представила один из первых в мире КРУЭ ELK-3, рассчитанный на 500 кВ. Низкий центр силы тяжести при использовании горизонтального компрессионного выключателя с двумя дугогасительными камерами позволили достичь оптимальных характеристик в сейсмических областях. Между тем, выключатель устанавливается и в других устройствах, рассчитанных на напряжение до 1100 кВ, 80 ^ при использовании разных комбинаций прерываний. На протяжении многих лет, компания АББ постоянно сталкивается с меняющимися требованиями рынка и необходимостью дальнейшего развития технологии, и вместе с тем непрерывным спросом на более компактную продукцию, что обусловлено ростом стоимости земли в мегаполисах.

Поэтому, компания АББ непрерывно совершенствует свою продукцию, применяя новейшие достижения в технологии КРУЭ и опыт эксплуатации. При усовершенствовании продукции для обеспечения соответствия возросшим требованиям последних стандартов МЭК, стало возможным создание наиболее компактной КРУЭ с

горизонтальным положением выключателя, рассчитанном на диапазон напряжений до 550 кВ и расчетную величину тока короткого замыкания до 63 кА. Меняющиеся стандарты и дальнейшее развитие рынка в сторону роста конкурентоспособности привели к процессу стандартизации с целью минимизации вариантов комплексной установки. Любые новые варианты переключения можно легко получить из готовых стандартных модулей. При последних модификациях системы ELK-3, компания АББ большее внимание уделила обеспечению возможности доступа ко всем единицам оборудования, требующим вмешательства оператора, несмотря на компактность конструкции и малогабаритность при размещении. Поэтому система может легко размещаться в небольших зданиях.

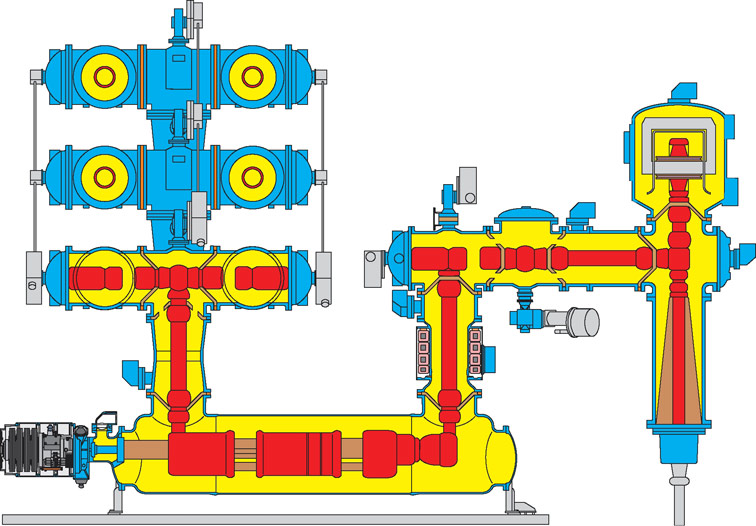

Детали под высоким напряжением

Отсек

Элегаз

Изоляционный материал Механические части, конструкции Детали под низким напряжением

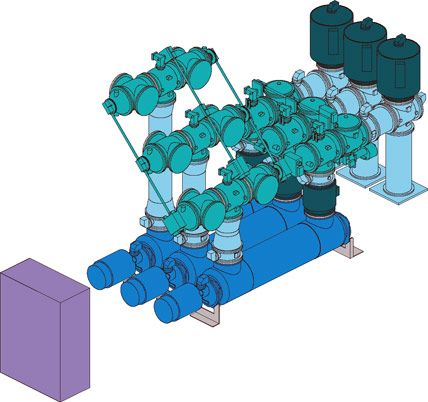

КРУЭ ELK-3 компоновка

КРУЭ ELK-3 500 кВ

КРУЭ ELK-3 с полуторной схемой

Распределительное устройство ELK-3 компании АББ

Явные преимущества и исключительные характеристики

Концепция

Улучшенные рабочие характеристики при минимальной площади, занимаемой основной конструкцией и системой управления и защиты Вот почему распределительное устройство ELK-3 компании АББ стало революционным на рынке. Поэтому ваши строительные издержки существенно сокращаются, что одновременно приводит к снижению эксплуатационных расходов.

Подход

Максимальная безопасность работы системы при минимальном техническом обслуживании. Еще одно существенное преимущество КРУЭ АББ - это открытая и полностью интегрированная совершенная система управления и защиты, расширяющая области возможного применения устройств и облегчающая эксплуатацию.

Перспективы

Максимальная безопасность работы системы при минимальном техническом обслуживании. Еще одна характерная особенность экологически чистой системы ELK-3. Благодаря своей модульности, система может быть расширена или модифицирована в соответствии с вашими потребностями сегодня или в будущем.

Высокоэффективные выключатели

Усовершенствованные рабочие характеристики и низкий эксплуатационный расход - простой принцип устройства высоковольтных выключателей АББ. Конструкция позволяет достичь максимальной эффективности с сохранением качества работы.

Безопасные разъединители и заземлители

Как и все устройства АББ, разъединители и заземлители имеют конструкцию, удовлетворяющую современным требованиям и требованиям будущего. С точки зрения конструкции и системы безопасности.

Надежные трансформаторы тока и напряжения

Спектр КРУЭ АББ также включает эффективные и в тоже время экономичные трансформаторы тока и напряжения, обладающие превосходным сроком службы. Аналогичными особенностями обладает и последнее поколение нетрадиционных измерительных трансформаторов (NCIT).

Широкий спектр соединительных элементов

В ассортимент продукции АББ также включен ряд соединительных элементов различных форм и размеров, которые позволяют адаптироваться фактически к любым требованиям клиентов.

Инновационная технология управления и защиты

Новаторская технология управления и защиты АББ - полностью интегрированная и открыта, что позволяет ей быть более универсальной, и облегчает процесс эксплуатации.

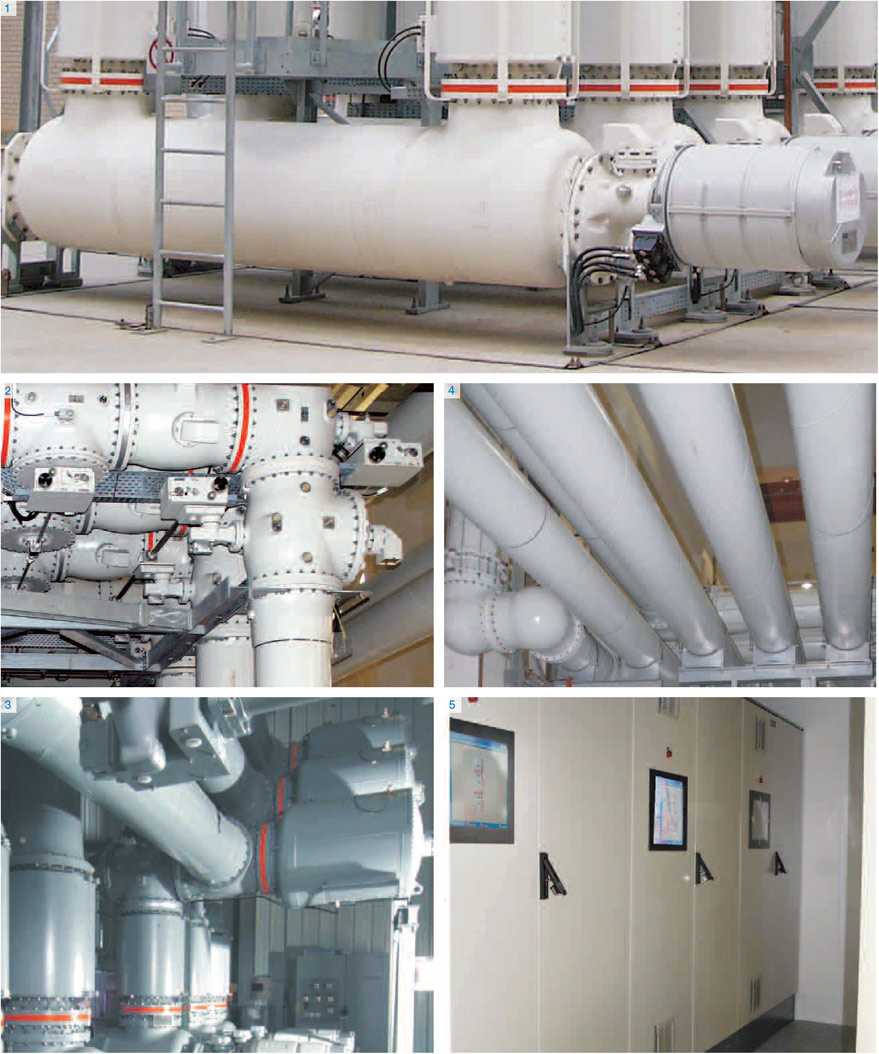

Детали под высоким напряжением
	Выключатели
	Разъединители и заземлители
	Трансформаторы тока и напряжения
	Соединительные элементы
	Система управления и защиты

Детали под высоким напряжением

ELK-3 500 кВ детали
