Трансформаторы напряжения и тока компании АББ Максимальная безопасность, практичность и высокая надежность

Трансформатор напряжения

Применяемые для защиты системы или измерений, мощные трансформаторы компании АББ на протяжении многих лет демонстрируют свою безаварийную работу, в том числе и в тяжелых режимах эксплуатации. Они устроены по принципу электромагнитных трансформаторов, в которых первичная и вторичная обмотки гальванически отделены друг от друга. Однополюсные индуктивные трансформаторы напряжения подключены к распределительному устройству при помощи стандартного соединительного фланца и барьерного изолятора.

Первичная обмотка наматывается на верхнюю часть сердечника и вторичные обмотки. Последние подключаются к выводам в наружной клеммной коробке через газонепроницаемые составные вводы.

Особенности

1. Использование элегаза в качестве изолирующей среды и полимерной пленки в обмотках
2. Высокая выходная нагрузка и класс точности
3. Соотношение и количество вторичных обмоток в соответствии с требованиями фактической установки КРУЭ
4. Эффективное гашение сверхбыстрых переходных напряжений, подаваемых на вторичную обмотку
5. Сердечник с прямоугольной петлей гистерезиса для трансформаторных листов с малыми потерями
6. Возможность исключения феррорезонанса при отсутствии выравнивающих конденсаторов выключателя
7. Возможность горизонтальной и вертикальной установки
8. Изолированный объем газа с контролем плотности
9. Наличие ограничителя избыточного давления
10. Предохранители на вторичной стороне трансформатора (по запросу)
11. Конструкция, не требующая технического обслуживания Трансформатор тока

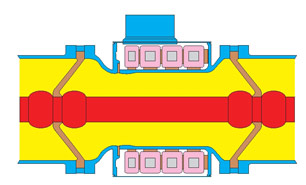

Первичная обмотка в трансформаторах тока с кольцевым сердечником имеет концентрическое расположение. Сердечник заключен в герметичный отсек, который изолирован от основного фланца для предотвращения прохождения обратного тока через сердечники

Особенности

1. Простые трансформаторы с кольцевым сердечником интегрированы в основные линии тока
2. Элегаз в качестве основной изоляции в соответствии с проверенной технологией КРУЭ АББ
3. Вторичные обмотки на кольцевых сердечниках, размещены снаружи элегазового отвека, защищены от механических воздействий
4. Эффективное гашение сверхбыстрых переходных токов, подаваемых на вторичную обмотку
5. Обеспечение любого класса точности в соответствии с международными стандартами
6. Конструкция, не требующая технического обслуживания

Нетрадиционный измерительный трансформатор (NCIT)

Трансформаторы NCIT предназначены для замены традиционных трансформаторов напряжения и тока. Для измерения силы тока в трансформаторах NCIT применены два пояса Роговского. Первичное напряжение измеряется с помощью емкостного делителя напряжения, созданного из двух цилиндрических электродов, проводника и корпуса. Измеренные значения оцифровываются «вторичными преобразователями» и направляются в «объединяющее устройство”. Из этого устройства данные передаются по средствам стандартизованного оптического соединения в устройства защиты, измерения и управления.

Особенности

1. Широкий диапазон, высокая точность и линейность, высокая надежность
2. Элегазовая изоляция блока с прекрасной долговременной стабильностью и длительным сроком службы
3. Отсутствие насыщения или феррорезонансных эффектов
4. Стандартизованные цифровые интерфейсы в соответствии со стандартом МЭК 61850-9-2
5. Настраиваемые значения напряжения и тока (для целей защиты и измерения, а также измерения расхода энергии)
6. Инфракрасный самоконтроль
7. Конструкция, не требующая технического обслуживания

Датчик тока/напряжения NCIT

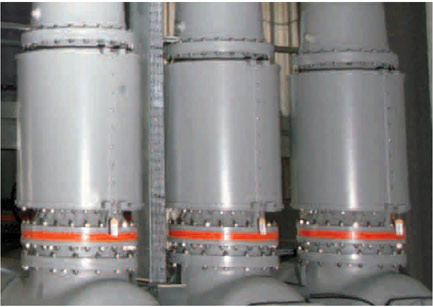

Трансформатор тока

Трансформатор тока

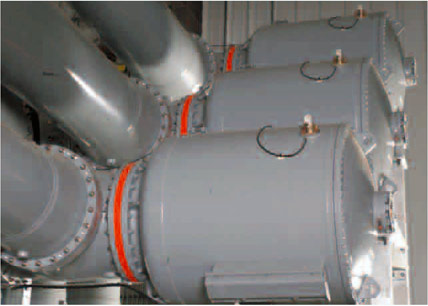

Трансформатор напряжения

Трансформатор напряжения
