Электромагнитные выключатели для гашения дуги не требуют ни масла, ни сжатого воздуха, что является большим их преимуществом перед другими типами выключателей. Отсутствие масла упрощает эксплуатацию выключателя, делает его полностью взрыво- и пожаробезопасным. Выключатели этого типа выпускают на напряжение 6 - 10 кВ, номинальный ток до 3600 А и ток отключения до 40 кА.

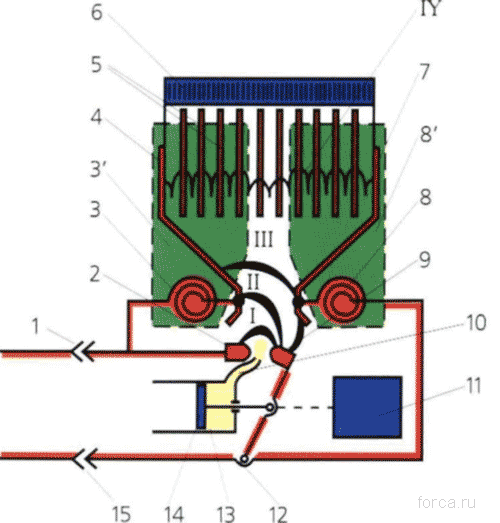

Принципиальная схема электромагнитного выключателя:

1 и 15 - разъемные контакты;

2 - неподвижный контакт выключателя;

3 и 8 - катушки магнитного дутья;

3' и 8' - магнитные полюса;

4 и 7 - рога;

5 - поперечные перегородки;

6 - деионная решетка;

9 - подвижный контакт;

10 - трубка обдува;

11 - привод;

12 - ось;

13 - цилиндр;

14 - поршень;

I, II, III и IV - положение дуги при ее гашении

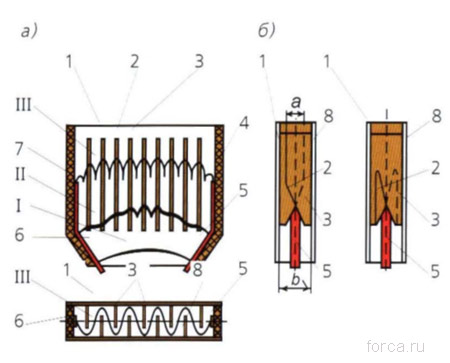

ЛАБИРИНТНАЯ КАМЕРА ЭЛЕКТРОМАГНИТНОГО ВЫКЛЮЧАТЕЛЯ (а) И КАМЕРА С V - ОБРАЗНЫМИ ПЕРЕГОРОДКАМИ (б):

1 и 8 - стенки камеры;

2 и 3 - поперечные перегородки;

4 и 7 - торцы камеры;

5 и 6 - направляющие дуги; I, II, III - положение дуги при ее гашении

достоинства электромагнитных выключателей: полная взрыво- и пожаробезопасность, малый износ дугогасительных контактов, пригодность для работы в условиях частых включений и отключений, относительно высокая отключающая способность.

Недостатки: сложность конструкции дугогасительной камеры с системой магнитного дутья, ограниченный верхний предел номинального напряжения (15—20 кВ), ограниченная пригодность для наружной установки.

См. также: выбор выключателей 6-10 кВ: достоинства и недостатки."
