Электромагнитные выключатели - ВЭ-10-1600

1. Электромагнитные выключатели
2. ВЭМ-10
3. ВЭ-10-1600

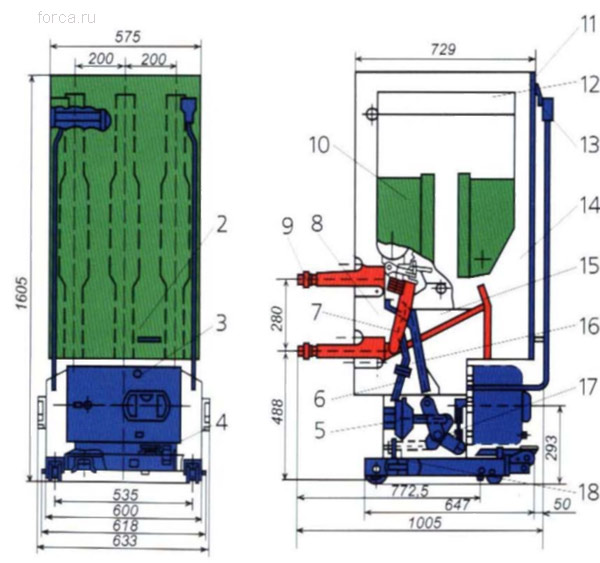

ВЫКЛЮЧАТЕЛЬ ВЭ-10-1600:

1 - распорка;

2 - ручка;

3 - привод;

4 - основание;

5 - дутьевое устройство;

6 - трубка обдува;

7 - подвижный контакт;

8 - магнитный полюс;

9 - разъемный контакт;

10 - дугогасительная камера;

11 - скоба;

12 - кожух;

13 - штепсельный разъем;

14 - фасадный лист;

15 - шина;

16 - тяга;

17 - вал выключателя;

18 - контакт заземления
