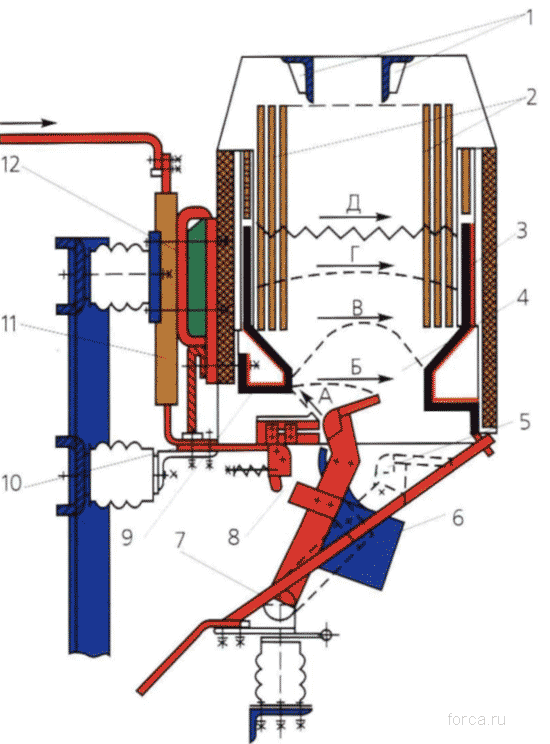

КОНТАКТНАЯ СИСТЕМА И ДУГОГАСИТЕЛЬНАЯ КАМЕРА ВЫКЛЮЧАТЕЛЯ ВЭМ-10:

I - козырьки;

2, 4 - керамические пластины;

5 - дугогасительные контакты;

6 - цилиндр воздушного дутья;

7 - шина;

8 - главные контакты выключателя;

3, 9 - задний и передний рога;

10 - корпус контакта;

II - токоотвод;

12 - магнитопровод;

А, Б, В, Г и Д - положение дуги при ее гашении

См. электромагнитный выключатель ВЭМ-10Э-1000/12,5-У3
