ЭЛЕКТРИЧЕСКАЯ СХЕМА

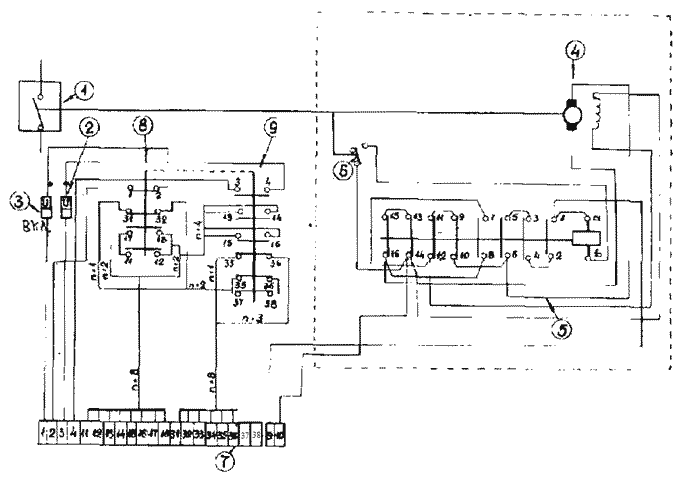

Рисунок 9. ЭЛЕКТРИЧЕСКАЯ СХЕМА ЗПМ 3000.

1. Выключатель.

2. Электромагнит отключения.

3. Электромагнит включения.

4. Электродвигатель

5. Контактор.

6. Микропереключатель.

7. Моментный переключатель.

8.Клеммный ряд.

9, 10. Сигнальное устройство

Выключатель отключен, пружины включения заведены.
