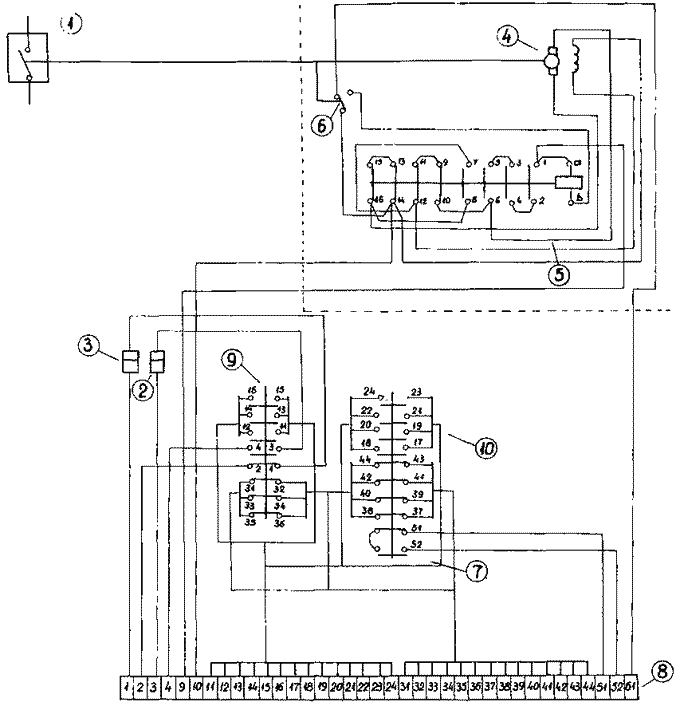

Рисунок 8 . ЭЛЕКТРИЧЕСКАЯ СХЕМА ЗПМ 6000-9000.

1. Выключатель.

2. Электромагнит отключения.

3. Электромагнит включения.

4. Электродвигатель

5. Контактор.

6. Микропереключатель.

7. Моментный переключатель.

8.Клеммный ряд.

9, 10. Сигнальное устройство

Выключатель отключен, пружины включения заведены.
