Гололедно-изморозевые отложения на проводах и тросах ВЛ происходят при температуре воздуха около -5°С и скорости ветра 5... 10 м/с. Полная масса гололедно-изморосевых отложений приводится к форме полого цилиндра льда с толщиной стенки, равной b (рис. 4).

Рис. 4. Идеализированное представление гололеда на проводах

По толщине стенки гололеда при повторяемости 1 раз в 25 лет территория страны делится на 8 районов:

I район b=10 мм;

II район b=15 мм;

III район b=20 мм;

IV район b=25 мм;

V район b=30 мм;

VI район b=35 мм;

VII район b=40 мм;

особый b>45 мм.

Карты районирования страны приводятся в [Правила устройства электроустановок: 7-е изд.-СПб.: ДЕАН, 2004].

Гололед обуславливает дополнительные механические нагрузки на все элементы ВЛ. При значительных гололедных отложениях возможны обрывы проводов, тросов, разрушения арматуры, изоляторов и даже опор ВЛ. Гололед может откладываться по фазным проводам достаточно неравномерно. Стрелы провеса проводов с гололедом и без гололеда могут отличаться на несколько метров. Такая разрегулировка стрел провеса, а также неодновременный сброс гололеда при его таянии, вызывающий «подскок» отдельных проводов, могут привести к перекрытию воздушной изоляции. Гололед является одной из причин «пляски» проводов, способной привести к их схлестыванию.

На небольших участках ВЛ производится, как правило, механическое удаление гололеда. Для этой цели используются шесты, веревки и другие подручные средства. При механическом удалении гололеда без отключения ВЛ должны использоваться шесты из бакелита, стеклопластика и другого изоляционного материала.

Основным методом борьбы с гололедом при эксплуатации протяженных ВЛ является его плавка за счет нагревания проводов протекающим по ним током. Существует достаточно большое количество схем плавки гололеда, определяемых схемой электрической сети, нагрузкой потребителей, возможностью отключения линий и другими факторами.

Схема плавки гололеда переменным током искусственного короткого замыкания показана на рис. 5,а.

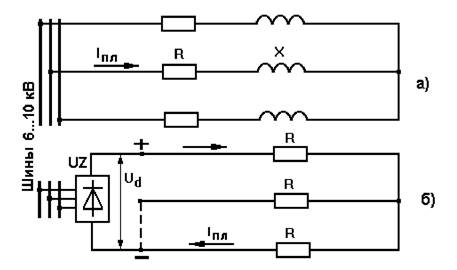

Рис. 5. Принципиальные схемы плавки гололеда переменным (а) и выпрямленным (б) током

ВЛ одним концом подключается к источнику питания, которым, как правило, служат шины 6 - 10 кВ подстанций или отдельный трансформатор, провода на другом конце ВЛ замыкаются. Напряжение и мощность источника выбираются таким образом, чтобы обеспечить протекание по проводам ВЛ тока в 1,5...2 раза превышающего длительно допустимый ток. Такое превышение допустимого длительного тока оправдано кратковременностью процесса плавки (~1 ч), а также более интенсивным охлаждением провода в зимний период. Следует помнить, что допустимые длительные токи приводятся в справочной литературе для температуры воздуха 25°С.

Ориентировочные величины токов при различной продолжительности плавки гололеда переменным током приведены а табл. 3, в последнем столбце которой указан ток, предупреждающий образование гололеда на проводах.

Для ВЛ напряжением 220 кВ и выше с проводами сечений 240 мм и более плавка гололеда переменным током требует очень больших мощностей источника питания (десятки MB*А). Для параметров проводов ВЛ такого класса справедливо соотношение R « X . Полная мощность источника увеличивается за счет большой и бесполезной для плавки гололеда реактивной нагрузки. На таких ВЛ плавка гололеда осуществляется выпрямленным током.

Таблица 3

Принципиальная схема плавки гололеда выпрямленным током показана на рис. 5,б. Выпрямитель UZ подключается к шинам 6 - 10 кВ подстанций или отдельному трансформатору. Используются, как правило, две схемы плавки гололеда выпрямленным током: «фаза-фаза» и «фаза - две фазы».

Параметры выпускаемых отечественной промышленностью нерегулируемых выпрямительных блоков, подключаемых к переменному напряжению 10 кВ:

выпрямленное напряжение 14 кВ;

выпрямленный ток 1200 А;

мощность на выходе 16800 кВт.

Для получения большей мощности выпрямительные блоки можно включать последовательно или параллельно.

ОАО НИИПТ разработана на базе управляемого трехфазного мостового выпрямителя установка для плавки гололеда, подключаемая к серийному силовому трансформатору или шинам соответствующего напряжения (до 35 кВ). В отличие от нерегулируемых выпрямительных блоков эта установка позволяет при плавке гололеда плавно изменять выходные параметры в диапазоне:

выпрямленное напряжение 0... 50 кВ;

выпрямленный ток 0... 1200 А;

мощность на выходе 0... 60000 кВт.

Эксплуатационный персонал ВЛ должен контролировать процесс гололедообразования и обеспечивать своевременное включение схем плавки гололеда. ВЛ, на которых производится плавка гололеда, должны

быть оснащены сигнализаторами гололеда, работоспособность которых должна проверяться ежегодно перед наступлением зимнего периода.

Следует отметить, что плавка гололеда должна проводиться в районах интенсивного гололедообразования ( b > 20 мм) с частой пляской проводов. В других случаях применение плавки гололеда должно обосновываться технико-экономическими расчетами.
