Проведение периодических осмотров, профилактических измерений и испытаний не гарантирует безотказной работы ВЛ. В практической эксплуатации всегда имеют место случайные повреждения ВЛ: однофазные и многофазные замыкания, обрывы проводов и другие повреждения. Одной из важных задач эксплуатации ВЛ является быстрое определение места повреждения и проведение ремонтно-восстановительных работ. При большой протяженности и разветвленности распределительных сетей указанная задача может эффективно решаться только при использовании специальных технических средств, определяющих поврежденную линию и расстояние до места повреждения.

Технические средства для определения места повреждения (ОМП) широко используются при эксплуатации ВЛ всех классов напряжений. В зависимости от класса напряжения средства ОМП можно разделить на два вида: средства ОМП в сетях с большими токами замыкания на землю (110-220 кВ) и средства ОМП в сетях с малыми токами замыкания на землю (6...35 кВ).

Линии электрических сетей с большими токами замыкания на землю характеризуются достаточно большой протяженностью. Методы и средства ОМП здесь основаны на измерении и запоминании параметров аварийного режима (токов и напряжений прямой, обратной и нулевой последовательности) и вычислении расстояния до мест повреждения. В таких сетях используются, как правило, двусторонние методы, основанные на фиксации токов и напряжений по концам ВЛ.

Для измерения и запоминания токов и напряжений используются полупроводниковые и микропроцессорные фиксирующие приборы. По сравнению с полупроводниковыми, микропроцессорные фиксирующие приборы позволяют реализовать более сложные алгоритмы ОМП, более приспособлены к перепрограммированию при изменении параметров сети, более точные. Опыт эксплуатации микропроцессорных приборов ОМП показал, что погрешность определения расстояния до места повреждения не превышает 5 %.

При повреждении на контролируемой линии средства ОМП осуществляют в темпе процесса лишь функции измерения и запоминания токов и напряжений аварийного режима. Обработка результатов измерения выполняется уже после отключения линии релейной защитой.

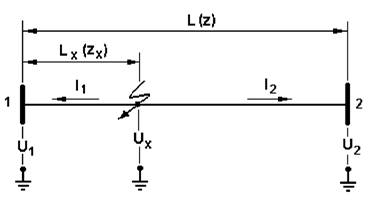

Рис. 7.1. Напряжения и токи в линии в момент повреждения

Пусть в некоторой точке линии, соединяющей подстанции 1 и 2, (рис. 7.1), происходит повреждение, например однофазное короткое замыкание. Индикаторы, установленные по концам линии, фиксируют в аварийном режиме токи и напряжения. Параметры аварийного режима связаны соотношениями

(7.2)

где U 1, Uiи Ux - напряжения нулевой последовательности по концам

линии и в месте повреждения;

I 1, I 2 - токи нулевой последовательности по концам линии;

z, zx - сопротивления нулевой последовательности линии и участка до места повреждения.

Приравнивая левые части выражений (7.2), получим

(7.3)

Поделив правую и левую части последнего выражения на удельное сопротивление проводов линии z 0 , получим искомое расстояние до места повреждения:

(7.4)

Параметры линии z и z0 вводятся с клавиатуры устройства при его установке. Величина Lxв километрах выдается на дисплей устройства. Возможность исключения из расчетных выражений напряжения Ux показывает независимость результата ОМП от сопротивления в месте повреждения.

Существенной особенностью структуры распределительных сетей 6...35 кВ является их разветвленность. Расстояния до мест многофазных замыканий в этих сетях определяются средствами ОМП, установленными на питающих подстанциях (односторонние средства ОМП). Однако даже высокая точность этих средств не позволяет указать место повреждения вследствие разветвленности сетей.

На рис. 2 показана разветвленная электрическая сеть. После отключения повреждения выключателем Qи определения расстояния до места повреждения возникает задача определения аварийного участка разветвленной сети, поскольку повреждения в точках К1, К2 или КЗ являются равноудаленными от питающей подстанции.

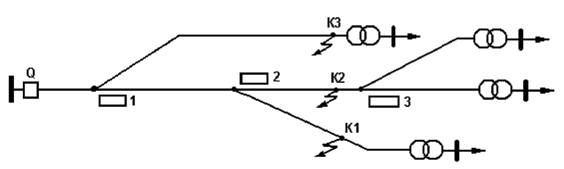

Рис. 2. Расстановка указателей поврежденного участка в разветвленной сети

Для ориентирования при поиске места повреждения в местах разветвления сети устанавливаются указатели поврежденного участка, фиксирующие факт протекания тока короткого замыкания. По положениям указателей 1, 2 и 3 эксплуатационный персонал правильно определяет направление поиска места повреждения. В частности, при замыкании в точке К1 факт протекания тока короткого замыкания будет зафиксирован только указателем 1.

В электрических сетях с изолированной нейтралью (6...35 кВ) ток однофазного замыкания на землю имеет емкостной характер, а по величине значительно (на один-два порядка) меньше тока нагрузки.

Малая величина токов замыкания на землю исключает возможность применения рассмотренных выше методов и средств ОМП.

В соответствии с Правилами технической эксплуатации электроустановок потребителей допускается работа сети с заземленной фазой до устранения повреждения; при этом эксплуатационный персонал обязан отыскать и устранить повреждение в кратчайший срок. Отыскание места однофазных замыканий на землю осуществляется с помощью переносных приборов, измеряющих вблизи ВЛ уровень магнитного поля токов нулевой последовательности.

Принцип определения места замыкания на землю в разветвленной сети иллюстрируется схемой (рис. 3), состоящей из линий W 1, W 2, W 3 и W 4. При замыкании в точке К через место повреждения протекают емкостные токи нулевой последовательности, замыкающиеся через распределенные емкости линий, представленные на рис. 3 сосредоточенными емкостями С1, С2, С3, С4, и С5,. Распределение этих токов в линиях сети показано эпюрами.

Величины токов, растекающихся по линии W 4 влево (I04`) и вправо (I04") от места замыкания пропорциональны суммарным емкостям на землю:

где к - коэффициент пропорциональности.

Наибольший уровень емкостных токов нулевой последовательности имеет место в поврежденной линии до места замыкания, после которого уровень этих токов резко уменьшается.

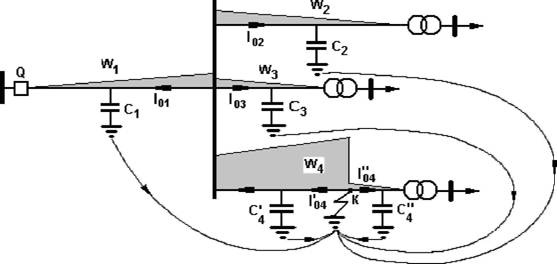

Рис. 3. Схема сети и эпюры показаний переносного прибора в различных ее участках

Применение переносных приборов, реагирующих на магнитные поля основной частоты (50 Гц), затруднено вследствие значительного

влияния на измерения рабочих токов линий. Поэтому при поиске мест замыканий на землю используют приборы, реагирующие на высшие гармонические составляющие магнитного поля токов нулевой последовательности. В этом случае влияние токов нагрузки на результаты измерения существенно меньше.
