Никогда не следует отделять механизм управления от силового выключателя.
5.1 Уровни технического обслуживания привода
| Описание | Уровень |
| Операции, рекомендованные в руководствах по монтажу, эксплуатации и техническому обслуживанию, и выполняемые персоналом, прошедшим обучение и получившим разрешение, позволяющее ему выполнять их с соблюдением правил техники безопасности. | 1 |
| Сложные операции, требующие специальных навыков и использования специального оборудования в соответствии с технологическими процедурами, разработанными компанией Alstom. Они выполняются либо компанией Alstom, либо квалифицированным техническим персоналом, который подготовлен компанией Alstom (см. раздел 1.2) по вопросам выполнения указанных процедур, и обеспечен специальным оборудованием. | 2 |
| Все профилактические и восстановительные работы по техническому обслуживанию, капитальный ремонт и работы по реконструкции оборудования, выполняемые компанией Alstom. | 3 |
5.2 Общие инструкции
Никогда не снимать крышку устройства командного управления, не отключив низковольтное оборудование.
5.3 Техническое обслуживание управляющего механизма (привода) BRH
Данные инструкции относятся к нормальному рабочему режиму силового выключателя (< 5,000 циклов).
Под циклом подразумевается операция последовательного замыкания и размыкания устройства.
Вопросы технического обслуживания при интенсивной работе оборудования рассмотрены в разделе 5.4.
| ПРОФИЛАКТИЧЕСКОЕ ТЕХОБСЛУЖИВАНИЕ | Периодичность | Уровень | |
| Рекомендуемые операции | 6 лет | 1 2 | 3 |
| Проверка затяжки резьбовых соединений и наличия стопорных элементов. | X | - X | X |
| Очистка механических элементов (растворителем). | X | - X | X |
| Смазка механических элементов (рекомендованными видами смазки). | X | - X | X |
| Контроль общего вида механических элементов и соединений. | X | - X | X |
5.4 Техническое обслуживание после периода интенсивной работы
При правильной установке и нормальных условиях эксплуатации срок службы силового выключателя равен 10 000 рабочих циклов, при условии, что профилактическое техническое обслуживание проводится через каждые 5000 циклов.
В зависимости от конкретных условий эксплуатации силовых выключателей может потребоваться особая программа технического обслуживания. Обратитесь в отдел послепродажного обслуживания компании Alstom (см. раздел 1.1).
Смазки: (См. раздел 2.6)
Продолжительность: 1час 30 минут.
При проведении операций по техническому обслуживанию силовой выключатель должен быть разомкнут, а управляющий механизм разжат.

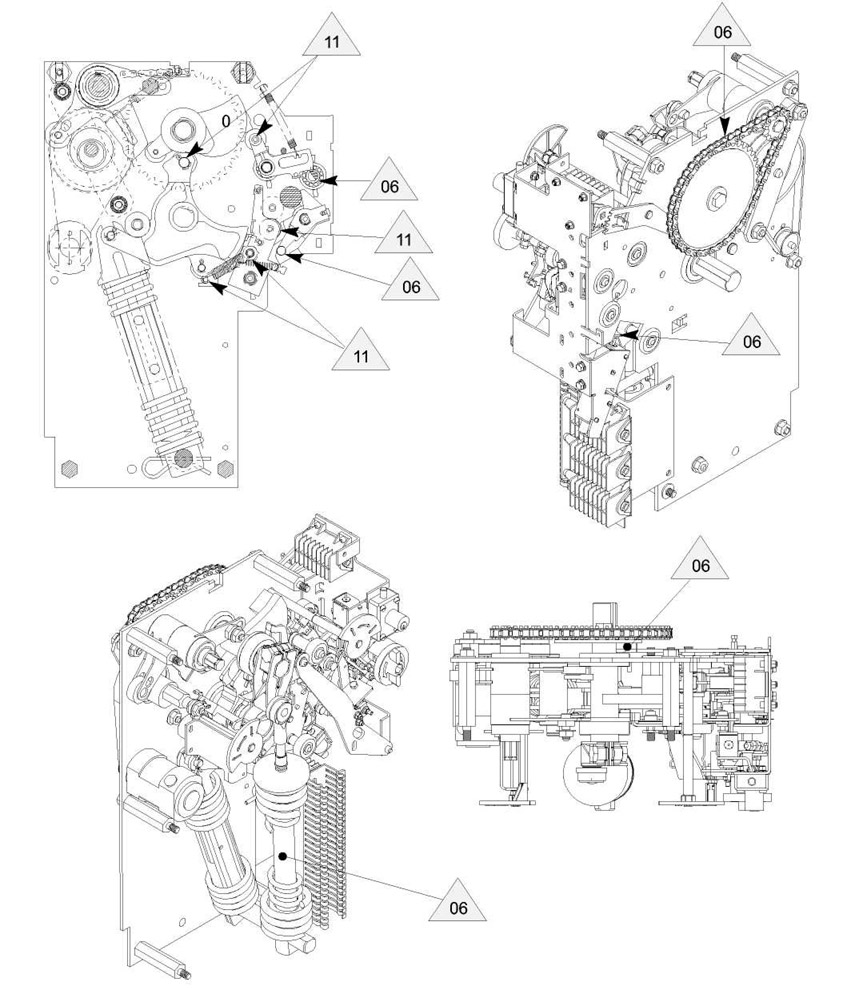

5.5 Точки смазки
При выполнении работ необходимо соблюдать общие нормы и правила электробезопасности, а также правила техники безопасности, действующие на конкретном предприятии в отношении выполнения блокировочных процедур.
5.6 Восстановительное техническое обслуживание
| ВОССТАНОВИТЕЛЬНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ | Уровни | |
| Замена или модификация | Раздел | 1 2 3 |
| Замена угольных щеток двигателя. | 5.8 | - X X |
| Замена двигателя (M1). | 5.9 | - X X |
| Замена приводного ремня двигателя. | 5.10 | - X X |
| Замена замыкающей катушки расцепителя минимального напряжения (AMT - Y1). | 5.11 | - X X |
| Замена размыкающей катушки расцепителя минимального напряжения (AMT - Y2 + Y3). | 5.12 | - X X |
| Замена размыкающей катушки минимального напряжения (MIA - Y4). | 5.13 | - X X |
| Замена реле (K1). | 5.14 | - X X |
| Замена селекторного переключателя сигнализации (S1 - S2 - S3). | 5.15 | - X X |
| Замена селекторного переключателя остановки двигателя и сигнализации состояния пружинного механизма (S5). | 5.16 | - X X |
| Замена микропереключателя, фиксирующего замыкание (S4). | 5.17 | - X X |
5.7 Отделение защитной крышки при проведении всех операций по техническому обслуживанию цепи.
Отключить низковольтные
При проведении операций по техническому обслуживанию силовой выключатель должен быть разомкнут, а управляющий механизм разжат
Полная замена управляющего механизма BRH может производиться только персоналом компании Alstom (См.раздел 1.1).

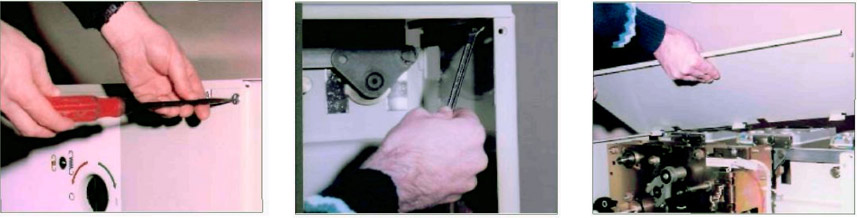

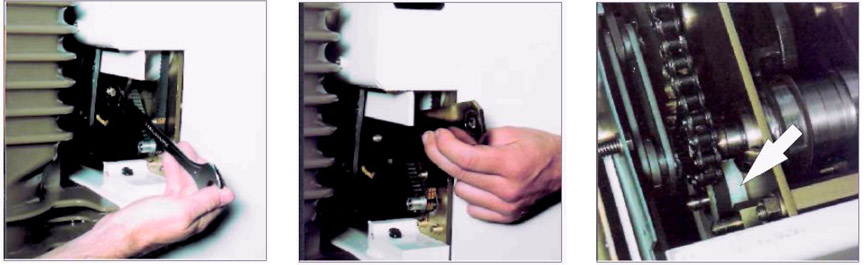

• Извлечь 7 крепежных винтов из передней крышки управляющего механизма, затем снять крышку.
• Отвинтить 2 крепежные гайки на верхней крышке (гаечный ключ 10 мм).
• Снять верхнюю крышку, подняв ее и освобождая влево.

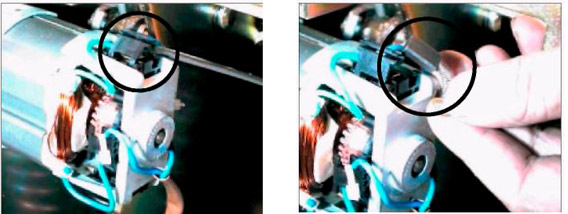

5.8 Замена угольных щеток двигателя (M1)
При выполнении работ необходимо соблюдать общие нормы и правила электробезопасности, а также правила техники безопасности, действующие на конкретном предприятии в отношении выполнения блокировочных процедур.
Необходимый инструмент: - плоская отвертка.
Необходимые запасные части: - 2 угольные щетки с требуемым идентификационным номером.
• Установить пластиковое стопорное устройство на место.
• Извлечь угольные щетки и заменить их на новые.
• С помощью плоской отвертки отжать пластиковое стопорное устройство.
Продолжительность работ:| 30 минут.

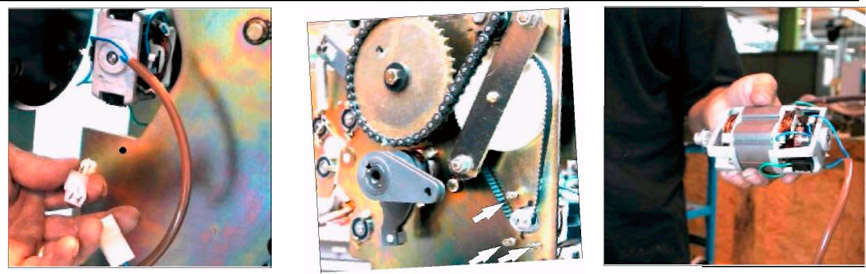

5.9 Замена двигателя (M1)
При выполнении работ необходимо соблюдать общие нормы и правила электробезопасности, а также правила техники безопасности, действующие на конкретном предприятии в отношении выполнения блокировочных процедур.
Необходимый инструмент:
плоская отвертка,
торцевой шестигранный ключ размером 4 мм.
Необходимые запасные части: - 1 двигатель с идентичными рабочими характеристиками.
Продолжительность работ: 1час 30 минут.
Отсоединить разъем.
Извлечь двигатель и заменить его.
• Отвинтить 3 крепежных болта CHC M4 x 20 (торцевой шестигранный ключ размером 4 мм)
• Установить двигатель, натянув зубчатый ремень на шкив.
• Закрепить узел тремя болтами CHC M4x20.
5.10 Замена приводного ремня двигателя
При выполнении работ необходимо соблюдать общие нормы и правила электробезопасности, а также правила техники безопасности, действующие на конкретном предприятии в отношении выполнения блокировочных процедур.
Необходимый инструмент:
плоская отвертка,
гаечный ключ, 16 мм.
Необходимые запасные части: 1 приводной ремень с идентичными рабочими характеристиками.
Продолжительность работ: 1час 30 минут.

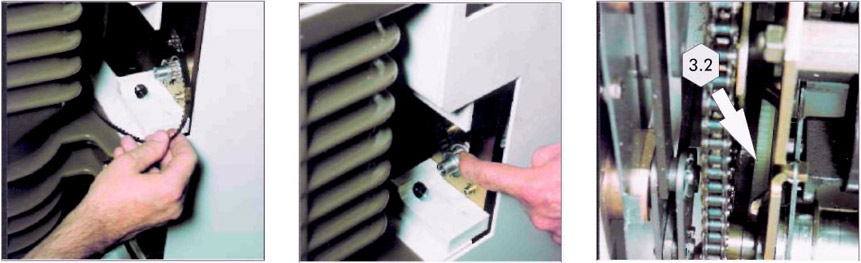

Снять ремень и заменить его на новый с тем же идентификационным номером.
Установить новый ремень на шкив двигателя.
Поворачивая верхний шкив, ввести его в зацепление с ремнем.
Снять металлическую пластину.
• Стянуть ремень с верхнего зубчатого шкива.

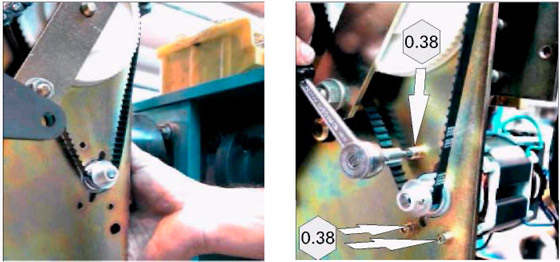

• Ослабить 2 крепежных болта, удерживающих металлическую пластину (гаечный ключ 16 мм).
Установить на место металлическую пластину, попеременно затягивая две гайки (гаечный ключ 16 мм).
5.11 Замена замыкающей катушки расцепителя минимального напряжения (AMT - Y1)
При выполнении работ необходимо соблюдать общие нормы и правила электробезопасности, а также правила техники безопасности, действующие на конкретном предприятии в отношении выполнения блокировочных процедур.
Необходимый инструмент:
плоская отвертка,
кусачки,
- торцевые шестигранные ключи размером 2.5 мм,
гаечные ключи 8 мм.
Необходимые запасные части: 1 замыкающая катушка с требуемым идентификационным номером.
Продолжительность работ: 1 час 30 минут.

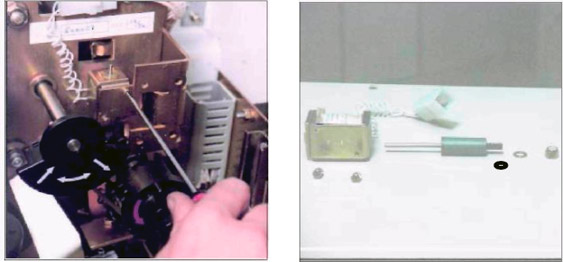

Разборка

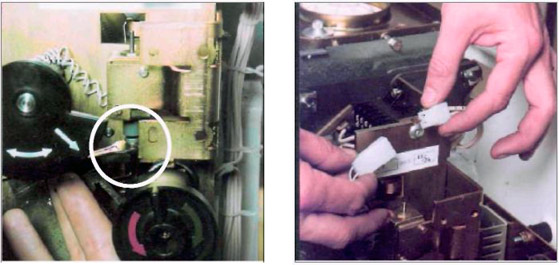

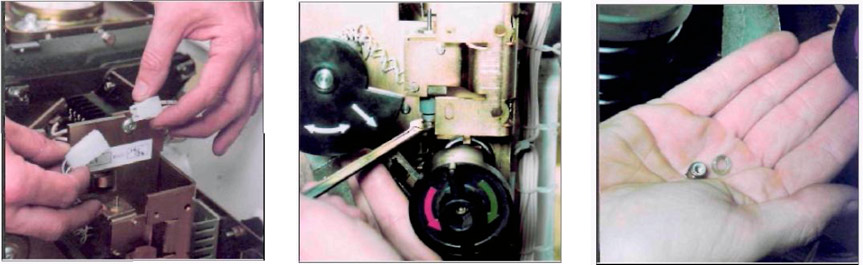

• Срезать хомут, удерживающий разъем на небольшой пластине, а затем разъединить разъем.
• С помощью торцевого шестигранного ключа размером 2,5 мм удерживать ось сердечника.
• Снять самоконтрящуюся гайку типа Nylstop H M5 и шайбу ES 5 (гаечный ключ 8 мм).
• Ослабить 2 крепежных винта на катушке, а затем вынуть их из опорной стойки.
• Ремкомплект катушки (с шайбой Z5, которая помещается между сердечником катушки и пускателем).

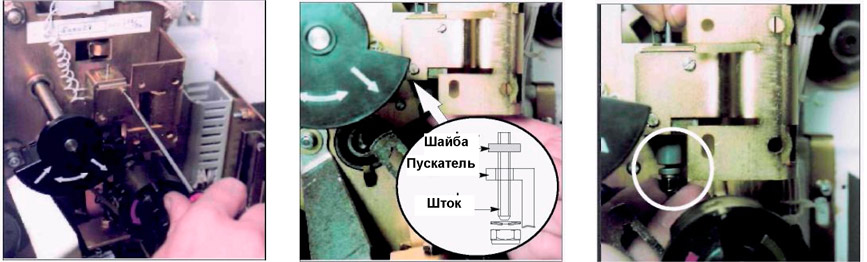

Сборка
• Закрепить катушку в опорной стойке.
Установить на место шайбу Z5.
Надеть замыкающий пускатель на шток сердечника с резьбой.
• Поместить шайбу ES 5 на шток сердечника и навинтить новую самоконтрящуюся гайку типа Nylstop H M5.
Присоединить катушку
Установить на место удерживающий хомут.
• Полностью затянуть гайку рожковым гаечным ключом 8 мм, удерживая сердечник торцевым шестигранным ключом 2,5 мм.
5.12 Замена размыкающей катушки расцепителя минимального напряжения (AMT - Y2 + Y3)
При выполнении работ необходимо соблюдать общие нормы и правила электробезопасности, а также правила техники безопасности, действующие на конкретном предприятии в отношении выполнения блокировочных процедур.
Необходимый инструмент:
плоская отвертка,
рожковый гаечный ключ 10 мм
Необходимые запасные части: 1 размыкающая катушка с соответствующим идентификационным номером. Продолжительность работ: 1 час 30 минут.
В случае междуфазных устройств 180 мм, а также для облегчения операции необходимо снять опорную пластину низковольтного оборудования (см. раздел 5.14).

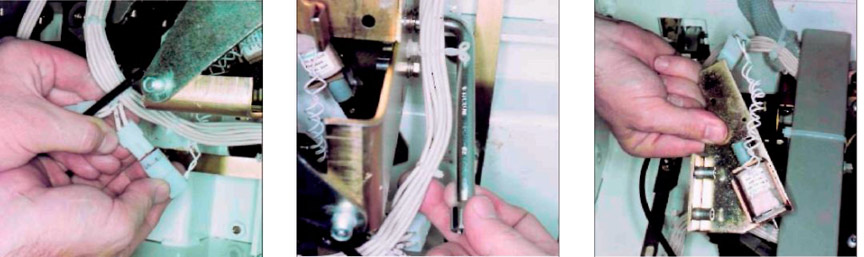

• Отсоединить катушку.
• Извлечь катушку вместе с опорной частью.
• Ослабить 2 болта крепления опорной части катушки (гаечный ключ 10 мм).
• Удалить 2 винта крепления катушки на опорной стойке (плоская отвертка).

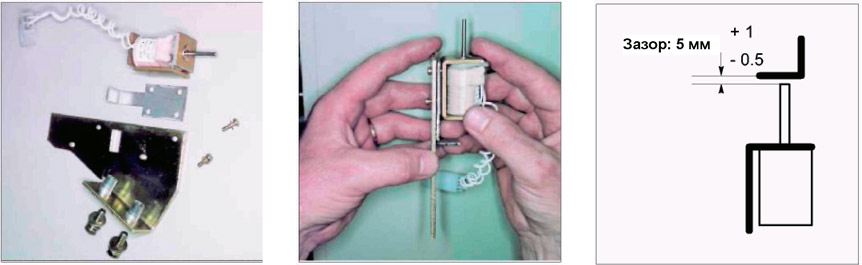

• Заменить неисправную катушку и закрепить новую катушку на опорной стойке.
Установить катушку на опорной стойке на свое место.
Отрегулировать опорную стойку так, чтобы между толкателем и держателем был зазор 5 мм.
Несильно затяните опорную стойку.

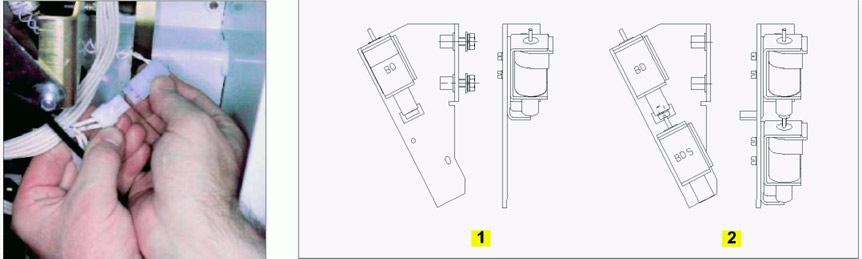

• Соединить разъем (провода с маркировкой: Y2).
1. Стандартная сборка с одной катушкой1.
2. Сборка с дополнительной размыкающей катушкой.

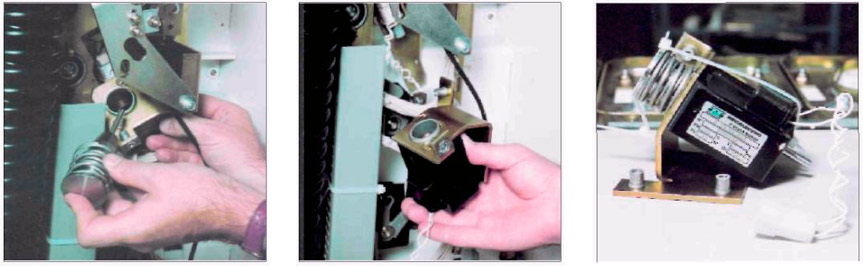

5.13 Замена расцепляющей катушки минимального напряжения (MIA - Y4)
При выполнении работ необходимо соблюдать общие нормы и правила электробезопасности, а также правила техники безопасности, действующие на конкретном предприятии в отношении выполнения блокировочных процедур.
Необходимый инструмент:
плоская отвертка,
рожковый гаечный ключ 10 мм.
Необходимые запасные части: 1 размыкающая катушка с требуемым идентификационным номером.
Продолжительность работ: 1 час 30 минут.
Разборка
В случае междуфазных устройств 180 мм, а также для облегчения операции необходимо снять опорную пластину низковольтного оборудования (см. раздел 5.14).
Отсоединить катушку MIA.
• Ослабить 3 болта крепления катушки (гаечный ключ 10 мм).
• Извлечь узел сердечника с пружинами.
• Извлечь катушку вместе с опорной частью.

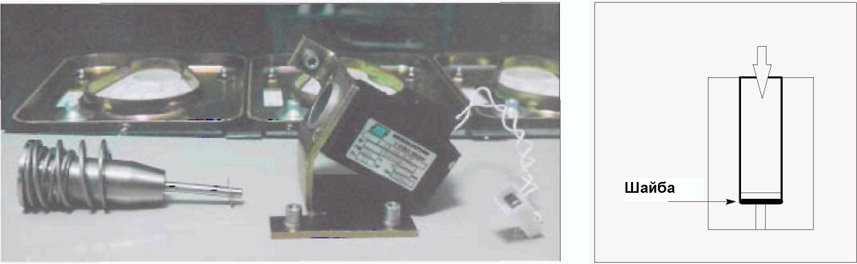

• Заменить катушку на запасной узел, который поставляется уже отрегулированным.
Необходимо осторожно обращаться с плоской шайбой на штоке сердечника. Не перемещать ее с запасным узлом.
Сборка

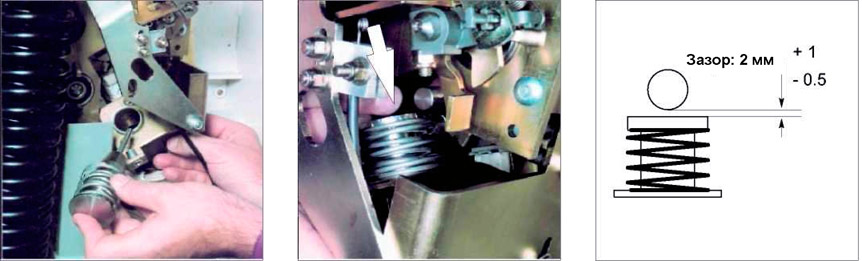

Извлечь узел сердечника / прокладок / пружин / шайбы.
Оставить их на сердечнике, сохраняя порядок расположения.
• Установить шайбу для запасного комплекта в нижней посадочной части сердечника так, чтобы она прилегала к плоскости.
• После соединения катушки и опорной стойки вставить сердечник.
Сжимая пружины, подвести сердечник под размыкающий храповик.
Рукой завинтить 3 винта крепления катушки.
• Отрегулировать опорную стойку по высоте так, чтобы оставался зазор 2 мм при полностью сжатых пружинах, затем несильно затянуть 3 винта.
• Соединить разъем (провода с маркировкой: Y4).
5.14 Замена реле (K1)
При выполнении работ необходимо соблюдать общие нормы и правила электробезопасности, а также правила техники безопасности, действующие на конкретном предприятии в отношении выполнения блокировочных процедур.
Необходимый инструмент: - плоская отвертка.
Необходимые запасные части: 1 реле с требуемым идентификационным номером
Продолжительность работ: 1 час.

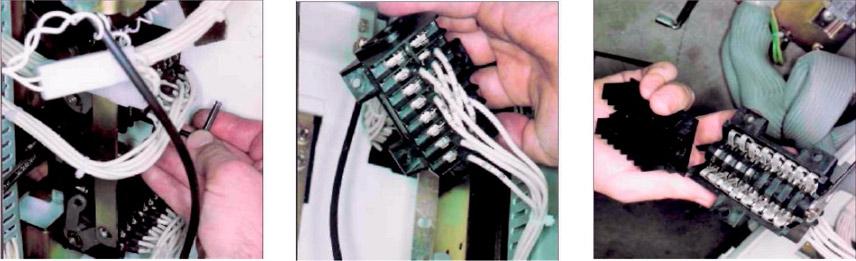

• С помощью отвертки снять неисправное реле с направляющей рейки.
• Вынуть опорную пластину низковольтного оборудования.
• Извлечь 3 винта крепления панели низковольтного оборудования.
Отсоединить и заменить реле.
Перейти к сборке.

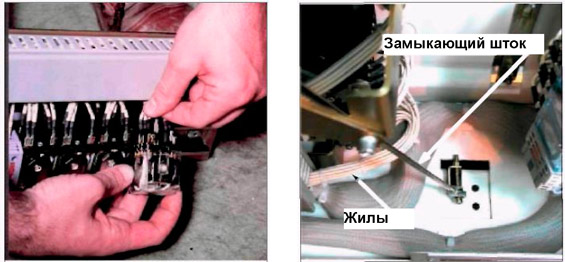

• При сборке необходимо следить, чтобы жилы проводки не мешали свободному движению блокировочных элементов.
5.15 Замена селекторного переключателя сигнализации (S1 - S2 - S3)
Ослабить 3 болта крепления селекторного переключателя (гаечный ключ 8 мм, торцевой шестигранный ключ 4 мм), а также болт крепления кривошипа (торцевой шестигранный ключ 3
Отсоединить селекторный переключатель.
Заменить его и подключить новый селекторный переключатель.

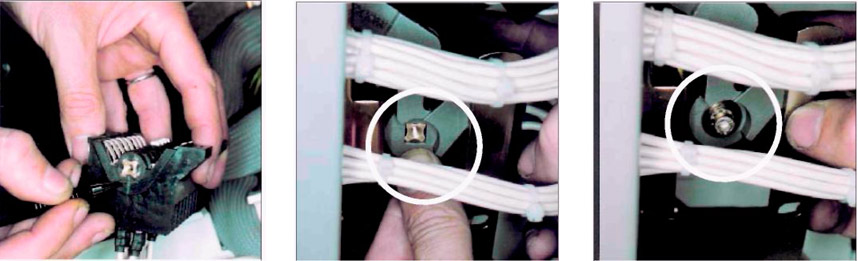

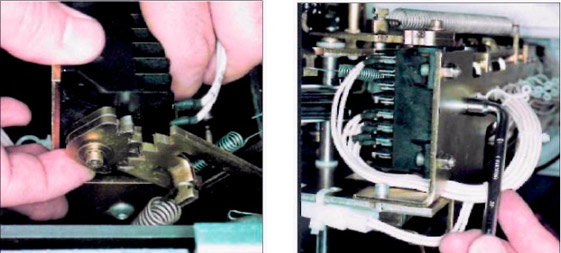

Сняв крышку, с помощью гаечного ключа 8 мм сориентировать ротор селекторного переключателя.
• Пометить положение, а затем надеть крышку, после чего установить селекторный переключатель на место.
• Установить кривошип на приводной оси с квадратным сечением.
Установить на место болт CHC M 3x15 с шайбой M3.
Несильно затянуть (торцевым шестигранным ключом 3 мм).
Закрепить новый селекторный переключатель на опоре (3 болта, гаечный ключ 8 мм, торцевой шестигранный ключ 4 мм).
5.16 Замена селекторного переключателя остановки двигателя и сигнализации состояния пружинного механизма (S5)
При выполнении работ необходимо соблюдать общие нормы и правила электробезопасности, а также правила техники безопасности, действующие на конкретном предприятии в отношении выполнения блокировочных процедур.
Необходимый инструмент:
плоская отвертка
рожковые гаечные ключи 8
мм,
торцевые шестигранные ключи размером 3 мм и 4 мм.
Необходимые запасные части: 1 селекторный переключатель с требуемым идентификационным номером.
Продолжительность работ: 2 часа.

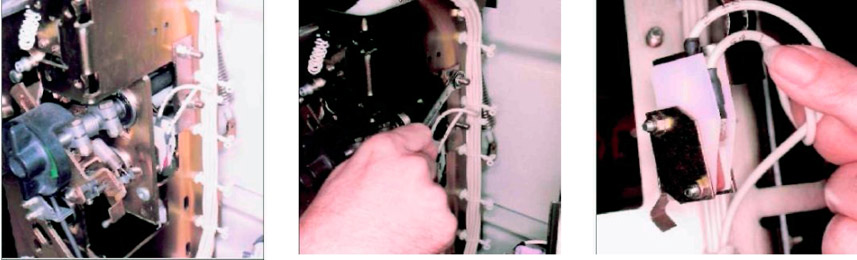

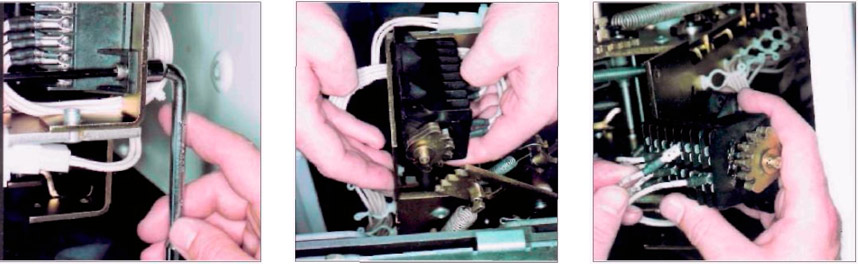

• Ослабить 3 болта крепления селекторного переключателя (гаечный ключ 8 мм + торцевой шестигранный ключ 4 мм).
• Вытягивая на себя, освободить селекторный переключатель, отметив положение зубцов на трибке.
Отсоединить провода
Заменить неисправный селекторный переключатель на новый с тем же
идентификационным номером.
Установить новый селектор на место с учетом отмеченного положения трибки.
• Установить и затянуть 3 крепежных болта.
Присоединить провода.
5.17 Замена микропереключателя, фиксирующего замыкание (S4)
Необходимый инструмент:
плоская отвертка
рожковые гаечные ключи 5.5; 10 мм
Необходимые запасные части: 1 микропереключатель с требуемым идентификационным номером.
Продолжительность работ: 1 час 30 минут.
При выполнении работ необходимо соблюдать общие нормы и правила электробезопасности, а также правила техники безопасности, действующие на конкретном предприятии в отношении выполнения блокировочных процедур.
Удалить защиту (см раздел 5.7).

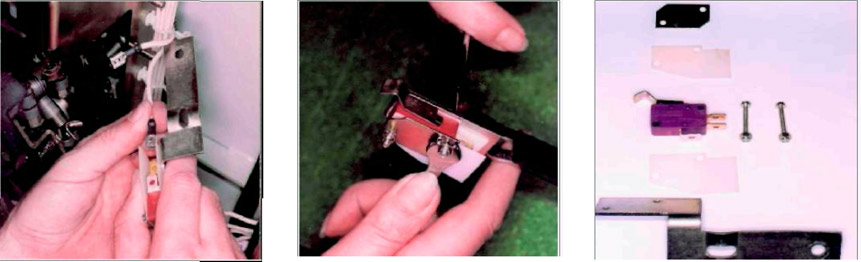

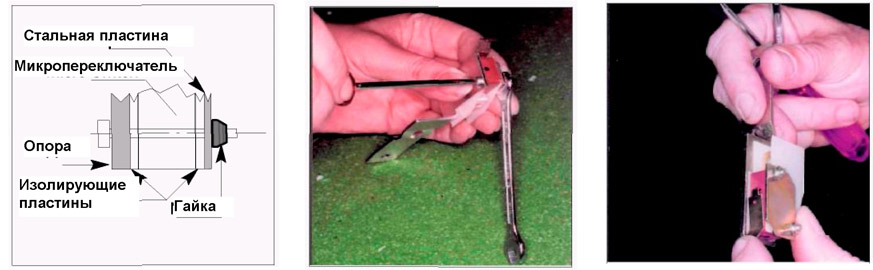

Микропереключатель и его основание закреплены двумя гайками на опорной пластине.
• Отвинтить две гайки крепления основания микропереключателя (гаечный ключ 10 мм).

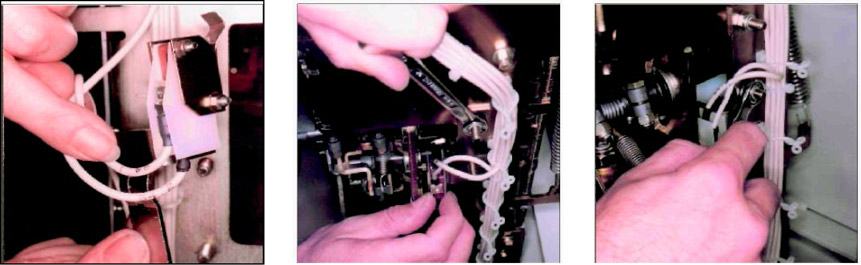

• Пометить провода S.4.1 и S.4.2 на клеммах микропереключателя.
• Отсоединить провода.
• Отвинтить 2 самоконтрящиеся гайки типа Nylstop и болты крепления микропереключателя на опоре (гаечный ключ 5.5 мм + отвертка).
• Отметить расположение каждой детали для облегчения последующей сборки.
После затяжки проверить работу микропереключателя.

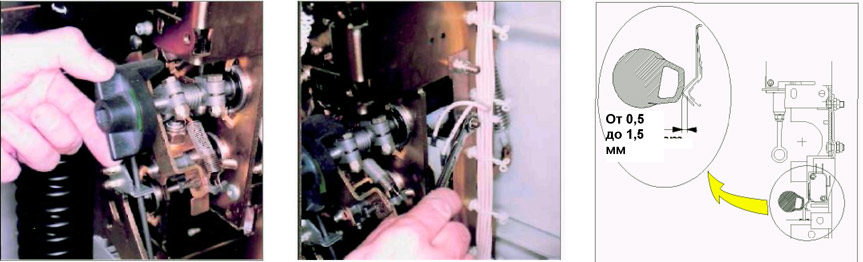

• Если рычаги в незаблокированном состоянии остаются «жесткими», необходимо ослабить гайки.
Заменить микропереключатель.
Установить его в порядке, показанном на рисунке.
Несильно затянуть гайки.
• Присоединить провода с учетом маркировки.
Установить опорную часть микропереключателя на место.
Затянуть верхнюю гайку (гаечный ключ 10 мм).
• Установить на место нижнюю гайку.
• Повернуть ручку управления в направлении размыкания.
• Сохраняя положение поворотной ручки управления, затянуть нижнюю гайку (гаечный ключ 10 мм) так, чтобы между рабочим местом и механическим ограничителем на рычаге сохранялся защитный промежуток 0,5 мм до 1,5 мм.
"
