4.1 Взведение пружинного механизма вручную

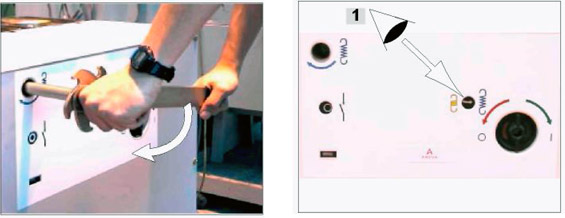

• Вставить рычаг в отверстие взведения пружинного механизма.
Попеременными движениями взвести пружинный механизм, нажимая на рычаг вниз.
В конце этой операции сопротивление (250 Н) со стороны пружинного механизма ослабевает и механизм издает громкий «щелчок»..
Пружинный механизм взведен [1].
Индикатор состояния пружинного механизма изменяет свое положение.
Прикладывать усилие к рычагу больше не следует.
Извлечь рычаг.
4.2 Замыкание силового выключателя

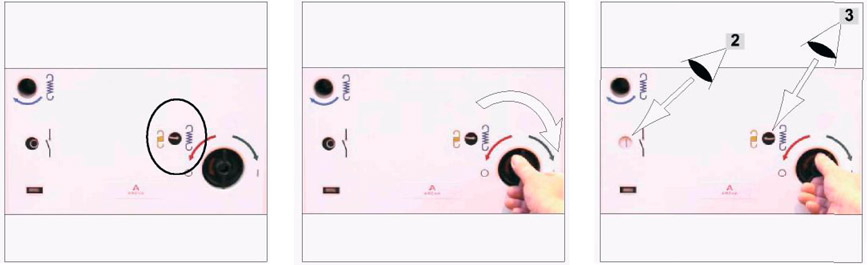

• Пружинный механизм должен быть взведен. (См. раздел 4.1.) • Повернуть ручку управления по часовой стрелке (по направлению зеленой стрелки).
Силовой выключатель замкнут [2].
Управляющий механизм разжат [3].
• Силовой выключатель теперь замкнут.

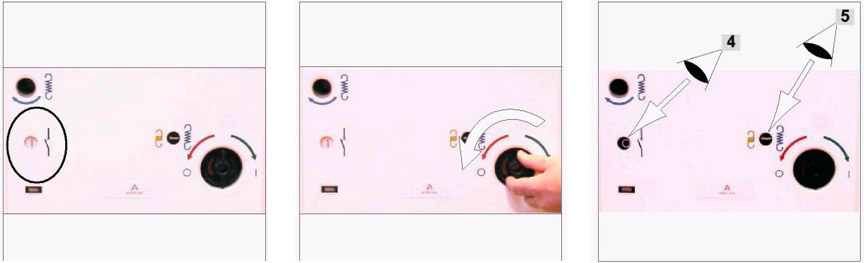

• Повернуть ручку управления против часовой стрелки (по направлению красной стрелки).
Теперь выключатель разомкнут [4].
4.3 Размыкание (выключение) силового выключателя
Управляющий механизм по прежнему разжат [5].
4.4 Работа управляющего механизма BRH от электропривода
Состояние механизма можно изменять по выбору: вручную или с помощью электропривода.
Взведение пружинного механизма с помощью электропривода
Вместо взведения вручную (см. раздел 4.1) можно использовать электродвигатель.
После подачи напряжения на вспомогательные устройства, взведение механизма производится автоматически.
После операции замыкания взведение пружинного механизма осуществляется автоматически.
Замыкание силового выключателя
Замыкание происходит при подаче управляющего сигнала на замыкающий электромагнит. Замыкание осуществляется автоматически.
Размыкание (выключение) силового выключателя
Размыкание выполняется: - или при подаче управляющего сигнала к размыкающей катушке расцепителя минимального тока (BD) или штыревому переключателю. K.1.3.
- или при исчезновении напряжения на размыкающей катушке минимального напряжения (MIA).
"
